关于天气图分析

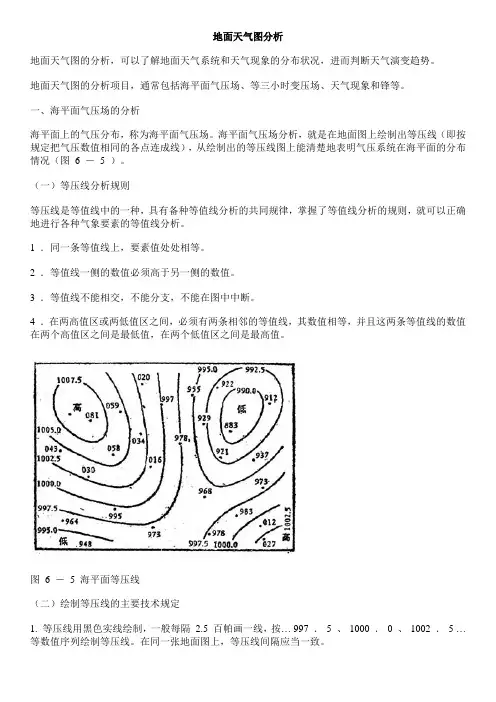

地面天气图分析地面天气图的分析，可以了解地面天气系统和天气现象的分布状况，进而判断天气演变趋势。

地面天气图的分析项目，通常包括海平面气压场、等三小时变压场、天气现象和锋等。

一、海平面气压场的分析海平面上的气压分布，称为海平面气压场。

海平面气压场分析，就是在地面图上绘制出等压线（即按规定把气压数值相同的各点连成线），从绘制出的等压线图上能清楚地表明气压系统在海平面的分布情况（图 6 － 5 ）。

（一）等压线分析规则等压线是等值线中的一种，具有备种等值线分析的共同规律，掌握了等值线分析的规则，就可以正确地进行各种气象要素的等值线分析。

1 ．同一条等值线上，要素值处处相等。

2 ．等值线一侧的数值必须高于另一侧的数值。

3 ．等值线不能相交，不能分支，不能在图中中断。

4 ．在两高值区或两低值区之间，必须有两条相邻的等值线，其数值相等，并且这两条等值线的数值在两个高值区之间是最低值，在两个低值区之间是最高值。

图 6 － 5 海平面等压线（二）绘制等压线的主要技术规定1. 等压线用黑色实线绘制，一般每隔2.5 百帕画一线，按… 997 ．5 、1000 ．0 、1002 ．5 …等数值序列绘制等压线。

在同一张地面图上，等压线间隔应当一致。

2 ．等压线应画到图边，否则应当闭合。

没有记录的地区可例外，但应将各条并列的等压线末端排列整齐，起止于某一定的经纬线上。

在非闭合的等压线的两端应标注等压线的百帕数值，如等压线是闭合的，则在等压线的正北端开一缺口，在缺口中间标注百帕数值，标注的数字必须与所在纬线平行。

3. 气压系统的中心位置，根据中心附近气压值和风的环流状况确定。

通常高压中心应确定在气压值最高和风的反气旋环流中心处，低压中心应确定在气压值最低和风的气旋环流中心处。

当最高（最低）气压值的位置与风的环流中心位置不一致时，应该考虑气压记录的准确性与风记录的代表性，综合分析确定。

同时在低压中心用红色标注“低”或“ D ”字，在高压中心用蓝色标注“高”或“ G ”字，在台风中心用红色标注“台”或“ ” ，并在标注字的下方标出中心的数值。

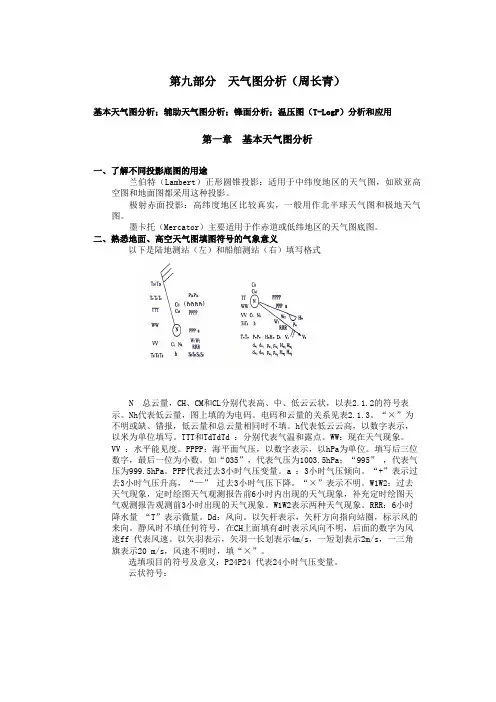

第九部分天气图分析（周长青）基本天气图分析；辅助天气图分析；锋面分析；温压图（T-LogP）分析和应用第一章基本天气图分析一、了解不同投影底图的用途兰伯特（Lambert）正形圆锥投影：适用于中纬度地区的天气图，如欧亚高空图和地面图都采用这种投影。

极射赤面投影：高纬度地区比较真实，一般用作北半球天气图和极地天气图。

墨卡托（Mercator）主要适用于作赤道或低纬地区的天气图底图。

二、熟悉地面、高空天气图填图符号的气象意义以下是陆地测站（左）和船舶测站（右）填写格式N 总云量，CH、CM和CL分别代表高、中、低云云状，以表2.1.2的符号表示。

Nh代表低云量，图上填的为电码。

电码和云量的关系见表2.1.3。

“×”为不明或缺、错报，低云量和总云量相同时不填。

h代表低云云高，以数字表示，以米为单位填写。

TTT和TdTdTd ：分别代表气温和露点。

WW：现在天气现象。

VV ：水平能见度。

PPPP：海平面气压，以数字表示，以hPa为单位。

填写后三位数字，最后一位为小数。

如“035”，代表气压为1003.5hPa；“995”，代表气压为999.5hPa。

PPP代表过去3小时气压变量。

a ：3小时气压倾向。

“+”表示过去3小时气压升高，“—”过去3小时气压下降。

“×”表示不明。

W1W2：过去天气现象，定时绘图天气观测报告前6小时内出现的天气现象，补充定时绘图天气观测报告观测前3小时出现的天气现象。

W1W2表示两种天气现象。

RRR：6小时降水量“T”表示微量。

Dd：风向。

以矢杆表示，矢杆方向指向站圈，标示风的来向。

静风时不填任何符号，在CH上面填有d时表示风向不明，后面的数字为风速ff 代表风速。

以矢羽表示，矢羽一长划表示4m/s，一短划表示2m/s，一三角旗表示20 m/s，风速不明时，填“×”。

选填项目的符号及意义：P24P24 代表24小时气压变量。

云状符号：天气区：等压面图的填写格式：HHH为等压面的位势高度。

天气图的综合分析天气图的综合分析本章知识点气压系统的垂直结构；锋面的概念及锋面附近的气象要素的分布；应用卫星云图分析锋面的方法；天气分析原则；各种温压场的配置；各种锋面分析方法本章重点难点天气分析原则；各种温压场的配置；各种锋面分析方法本章学习目标理解温压场的各种配置，掌握锋面分析方法学习建议复习天气学原理有关锋面的知识，然后再学习分析分析方法，用理论指导实践。

1.温压场的综合分析天气分析中常用的地面天气图和各层等压面图都是反映空间大气运动的工具。

各种图上的现象都是相互联系的。

只有将各种天气图配合起来进行综合分析，才能从整体上得到对大气运动的正确认识。

为了了解各种层次的天气图之间的联系，首先要了解气压系统的垂直结构。

由上式可以看出: 气压随高度的减小与温度的高度有关。

温度愈高，气压随高度减小的愈慢，也就是说，在暖空气中气压随高度的减小比在冷空气中慢。

因此，气压系统的垂直结构与温度分布有关。

下面我们就根据这个原理来讨论三种常见的高低压系统的垂直结构。

一、深厚而对称的高压和低压此类系统是对称的冷低压和暖高压，是温度场的冷（暖）中心与气压场的低（高）中心基本重合在一起的温压场对称系统。

由于冷低压中心的温度低，所以低压中心的气随高度而降低的程度较四周气压更加剧烈，因此，低压中心附近的气压越到高空比四周的气压降低得越多，即冷低压越到高空越强。

同样，由于暖高压中心温度高，所以高压中心的气压随高度降低的较四周慢，因此暖高压越到高空也越强。

冷低压和暖高压都是很深厚的系统，从地面到500hPa以上的等压面图上都保持为闭合的高压和低压系统。

图2.1是冷低压和暖高压在剖面图上的情形，从图中可以看到等压面的坡度随高度是增大的，说明冷低压和暖高压在剖面图上是随高度变强的。

我国东北冷涡都是一种深厚的对称冷低压；西太平洋副热带高压即是一种深厚的对称暖高二、浅薄的对称高压和低压此类系统在低层是对称的暖低压和冷高压，其温度场的暖（冷）中心基本上和气压场的低（高）中心重合在一起。

1.1 天气图分析天气图是填有各地同一时间气象观测记录的特种地图，它描述了某一瞬间某一区域的天气状况。

天气图能显示各种天气系统和天气现象的分布及其相互关系，是分析判断天气变化、制作天气预报的基本工具。

一般分为地面天气图、高空天气图和辅助天气图三类。

过去天气图的填绘主要由手工完成，现在天气图的绘制都是由计算机完成。

目前业务上使用的MICAPS平台能显示常用的各种天气图。

1.1.1 地面天气图地面天气图反映了某区域某时刻的地面天气系统和天气状况。

一张地面图上用数值或符号填写各个气象观测站在同一时刻的气象要素观测记录。

它填有观测时刻地面各种气象要素和天气现象，如气温、露点温度、风向、风速、海平面气压、能见度和雨、雪、雾等；还填有能反映空中大气现象的一些记录，如总云量、低云量、低云高以及高云、中云和低云的云状等；既有当时的记录，又有一些能反映短期内天气演变实况的记录，如3h变压、过去6h内的天气，过去6h降水量等。

地面天气图是填写气象观测项目最多的一种天气图，是天气分析和预报中很重要的工具。

地面天气图反映了某区域某时刻的地面天气系统和天气状况。

一张地面图上用数值或符号填写各个气象观测站在同一时刻的气象要素观测记录。

它填有观测时刻地面各种气象要素和天气现象，如气温、露点温度、风向、风速、海平面气压、能见度和雨、雪、雾等；还填有能反映空中大气现象的一些记录，如总云量、低云量、低云高以及高云、中云和低云的云状等；既有当时的记录，又有一些能反映短期内天气演变实况的记录，如3h变压、过去6h内的天气，过去6 h降水量等。

地面天气图是填写气象观测项目最多的一种天气图，是天气分析和预报中很重要的工具。

图 1.1a是MICA PS业务平台上默认的地面填图格式，也是世界上通用的填图格式。
