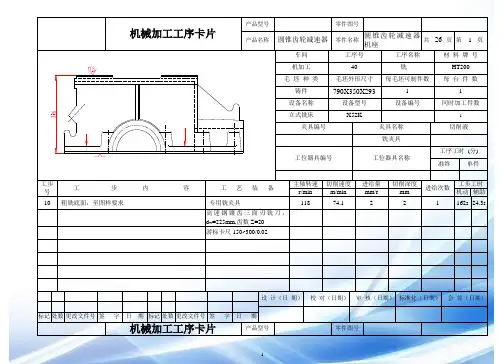

机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第 1 页车间工序号工序名称材料牌号机加工40 铣HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数立式铣床X52K 1夹具编号夹具名称切削液铣夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 粗铣底面，至图样要求专用铣夹具118 74.1 2 2 1 162s 24.3s高速钢镶齿三面刃铣刀，d w=225mm,齿数Z=20游标卡尺150~300/0.02设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第 2 页车间工序号工序名称材料牌号机加工40 铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数立式铣床X52K 1 夹具编号夹具名称切削液铣夹具工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 粗铣顶面B达到图示要求专用铣夹具37.5 26.5 2 3 1 238s 35.7s高速钢镶齿三面刃铣刀，d w=225mm,齿数Z=20游标卡尺150~300/0.02设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第 3 页夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 半精铣顶面B 专用铣夹具200 50 1.5 2 1 142s 21.3s所有尺寸达到图样要求，并保证粗糙度和平面度Φ200可转位面铣刀游标卡尺150~300/0.02设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第7 页车间工序号工序名称材料牌号机加工80 铣HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式铣床X62 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 半精铣D面尺寸达到图样要求并保证粗糙度和D面专用铣夹具200 50 1.5 1.5 1 68s 13.2s和C面的粗糙度Φ80镶齿套式面铣刀游标卡尺设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第8 页车间工序号工序名称材料牌号机加工80 铣HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式铣床X62 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 半精铣H面专用铣夹具200 50 1.5 1.5 1 142s 21.3sΦ80镶齿套式面铣刀20 半精铣J面游标卡尺150~300/0.02 200 50 1.5 1.5 1 142s 21.3s尺寸达到图样要求，保证粗糙度和和A面的垂直度设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第9 页车间工序号工序名称材料牌号机加工90 铣HT200 毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数立式铣床X52K 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 精铣顶面B并保证图示粗糙度和尺寸要求专用铣夹具235 118 1.2 1 1Φ200可转位面铣刀游标卡尺150~300/0.02设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第10 页车间工序号工序名称材料牌号机加工100 铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式铣床X62 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 精铣D面并保证尺寸和粗糙度如图样要求专用铣夹具235 118 1.2 1 1Φ80镶齿套式面铣刀游标卡尺设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第11 页车间工序号工序名称材料牌号机加工100 铣HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式铣床X62 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 精铣H面达到图示粗糙度要求和尺寸要求专用铣夹具235 118 1.2 1 1 142s 41.3Φ80镶齿套式面铣刀20 精铣J面达到图示要求粗糙度和尺寸要求游标卡尺150~300/0.02 235 118 1.2 1 1 142s 21.3设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第12 页车间工序号工序名称材料牌号机加工110 钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z33 1夹具编号夹具名称切削液专用钻夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 用Φ9.8的钻头钻2-Φ10的销孔专用钻夹具1000 22 0.3 4.9 2 43.2s 6.48sΦ9.8的麻花钻20 用Φ9.96的铰刀粗铰2-Φ10的销孔Φ9.96的铰刀630 17.8 0.3 0.03 1Φ10的铰刀30 用Φ10的铰刀精铰2-Φ10的销孔630 17.8 0.3 0.02 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第13 页车间工序号工序名称材料牌号机加工120 钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数立式钻床Z535 1夹具编号夹具名称切削液专用钻夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 钻8-Φ18的孔专用钻夹具400 31.42 0.3 9 2 68s 20.7sΦ18的锥柄麻花钻20 钻2-Φ13的孔Φ13的锥柄麻花钻400 31.42 0.3 6.5 1 48s 12.7sΦ26的锪孔钻30 锪孔8-Φ18和2-Φ13的孔锪平Φ26 250 17.8 0.3 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第14 页车间工序号工序名称材料牌号机加工130 镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式镗床T617 1夹具编号夹具名称切削液专用镗夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 合箱专用镗夹具20 粗镗孔1孔2至尺寸Φ136游标卡尺0~150/0.02 93 24 0.2 2 1 48s 7.2s保证孔的圆柱度和位置度设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第15 页车间工序号工序名称材料牌号机加工130 镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式镗床T617 1夹具编号夹具名称切削液专用镗夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 粗镗孔3并保证图示圆柱度0.1和位置度0.2 专用镗夹具48s 7.2s游标卡尺0~150/0.02 93 24 0.2 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械加工工序卡片产品型号零件图号机械工程系产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第16 页车间工序号工序名称材料牌号机加工140 钻铰HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z33 1 夹具编号夹具名称切削液专用钻夹具工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 用Φ9.8的锥柄麻花钻钻9-M10的螺纹孔专用钻夹具400 31.42 0.3 4.9 1 0.1 0.37游标卡尺0~150/0.0220 用Φ10的铰刀铰9-M10的螺纹孔Φ9.8的锥柄麻花钻238 4.9 0.3 0.1 1 0.14 0.63Φ10的铰刀30 用M10的机用丝锥攻9-M10的螺纹M10的机用丝锥125 2.4 1 0.125 1专用检具设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第17 页工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 钻45度的孔Φ13 Φ13的锥柄麻花钻1000 22 0.3 6.5 2 25.5s 8.9s专用钻夹具设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第22 页车间工序号工序名称材料牌号机加工190 钻HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数卧式钻床T617 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 用Φ16的锥柄麻花钻钻M16-7H的孔专用钻夹具530 41.6 0.11 8 2 32.9s 7s游标卡尺0~150/0.0220 M16的机用丝锥攻M16-7H的螺纹孔M16的机用丝锥125 2.4 0.4 1 116s 15.1s设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第23 页车间工序号工序名称材料牌号机加工200 镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数镗床T617 1夹具编号夹具名称切削液专用镗夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助2110 精镗孔1至尺寸Φ140 专用镗夹具370 72 0.1 1 1游标卡尺0~150/0.0220 精镗孔2至尺寸Φ140 370 72 0.1 1 1以上加工均保证图示尺寸要求和圆柱度和同轴度设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第24 页车间工序号工序名称材料牌号200 镗HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数镗床T617 1夹具编号夹具名称切削液专用镗夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 精镗孔3至尺寸Φ140 专用镗夹具370 72 0.1 1 1并保证图示尺寸要求和圆柱度同轴度游标卡尺0~150/0.0222设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称零件名称共26 页第25 页车间工序号工序名称材料牌号210 检验HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数1 1设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 检验检验各尺寸和粗糙度圆柱度同轴度要求等游标卡尺0~150/0.02专用量具23设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期南通职业大学机械工程系机械加工工序卡片产品型号零件图号产品名称圆锥齿轮减速器零件名称圆锥齿轮减速器机座共26 页第26 页车间工序号工序名称材料牌号机加工220 清洗入库HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件790X350X293 1 1设备名称设备型号设备编号同时加工件数镗床 1夹具编号夹具名称切削液专用镗夹具工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助10 清洗专用汽油20 入库24设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期25。

工步工步工步工步工步工步工步工步工步工步产品名称一级齿轮减速器零件名称低速轴端盖共 1 页第 1 页材料牌号HT150 毛坯种类棒料毛坯外形尺寸Ø90*30每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件1 下料选择Ø90*30的铸铁棒料2 粗车以外圆为粗基准粗车两端面，打中心孔车床YG8硬质合金车刀、三爪卡盘3 粗车以中心孔两为基准车大外圆至φ84，车外圆至φ71，车小外圆至φ66，车退刀槽3*1车床YG8硬质合金车刀、双顶尖4 半精车以两中心孔为基准半精车外圆至φ68 车床YG8硬质合金车刀、双顶尖5 钳工划螺纹孔、中心孔的加工线游标高度尺6 钻孔钻4*4的孔并攻丝至∅5，钻φ48的中心盲孔摇臂钻床高速钢钻头、可卸盖式钻具、手用丝锥7 半精铣半精铣透盖的两个端面至L=23mm 立式铣床直柄立铣刀8 车车端盖一端的锥形孔车床YG8硬质合金车刀、三爪卡盘9 处理去毛刺、倒棱边、清洗10 检验检验零件尺寸设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）工步机械加工工序卡片产品型号零件图号产品名称一级齿轮减速器零件名称低速轴端盖共 1 页第 1 页车间工序号工序名称材料牌号6 钻孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数棒料Ø90*30 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z35 1夹具编号夹具名称切削液平口钳工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 钻φ48的中心盲孔硬质合金麻花钻φ40 170 25.5 0.50 24 12 钻4*4的孔并攻丝至∅5硬质合金麻花钻φ4、手用丝锥1320 16.5 0.50 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工艺过程卡片产品型号零件图号产品名称一级齿轮减速器零件名称低速轴透盖共 1 页第 1 页材料牌号HT150 毛坯种类棒料毛坯外形尺寸Ø90*25每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件1 下料选择Ø90*25的铸铁棒料2 粗车以外圆为粗基准粗车两端面，打中心孔车床YG8硬质合金车刀、三爪卡盘3 粗车以中心孔两为基准车大外圆至φ84，车外圆至φ71，车小外圆至φ66，车退刀槽3*1车床YG8硬质合金车刀、双顶尖4 半精车以两中心孔为基准车外圆至φ68 车床YG8硬质合金车刀、双顶尖5 钳工划中心孔及螺纹孔的加工线游标高度尺6 钻孔钻φ40的中心孔，钻4*4的孔并攻丝至∅5摇臂钻床高速钢钻头、可卸盖式钻具、手用丝锥7 半精铣半精铣透盖的两个端面至L=21mm 立式铣床直柄立铣刀8 半精镗镗中心孔至φ42，镗透盖的两端的圆孔及中部的环槽镗床简易浮动镗刀、镗模9 处理去毛刺、倒棱边、清洗10 检验检验零件尺寸设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称一级齿轮减速器零件名称低速轴透盖共 1 页第 1 页车间工序号工序名称材料牌号6 钻孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数棒料Ø90*25 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z3040 1夹具编号夹具名称切削液平口钳工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 钻φ40心孔，硬质合金麻花钻φ40 160 20 0.50 20 12 钻4*4的孔并攻丝至∅5硬质合金麻花钻φ4、手用丝锥1250 15.6 0.50 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）机械加工工艺过程卡片产品型号零件图号产品名称一级齿轮减速器零件名称高速轴端盖共 1 页第 1 页材料牌号HT150 毛坯种类棒料毛坯外形尺寸Ø75*30每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件1 下料选择Ø75*30的铸铁棒料2 粗车以外圆为粗基准粗车两端面，打中心孔车床YG8硬质合金车刀、三爪卡盘3 粗车以中心孔两为基准车大外圆至φ72，车外圆至φ58，车小外圆至φ53，车退刀槽3*1车床YG8硬质合金车刀、双顶尖4 半精车以两中心孔为基准半精车外圆至φ55 车床YG8硬质合金车刀、双顶尖5 钳工划螺纹孔、中心孔的加工线游标高度尺6 钻孔钻4*4的孔并攻丝至∅5，钻φ35的中心盲孔摇臂钻床高速钢钻头、可卸盖式钻具、手用丝锥7 半精铣半精铣透盖的两个端面至L=24mm 立式铣床直柄立铣刀8 车车端盖一端的锥形孔车床YG8硬质合金车刀、三爪卡盘9 处理去毛刺、倒棱边、清洗10 检验检验零件尺寸设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）工步机械加工工序卡片产品型号零件图号产品名称一级齿轮减速器零件名称低速轴端盖共 1 页第 1 页车间工序号工序名称材料牌号6 钻孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数棒料Ø75*30 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z3040 1夹具编号夹具名称切削液平口钳工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 钻φ35的中心盲孔硬质合金麻花钻φ35 200 21.9 0.50 17.5 12 钻4*4的孔并攻丝至∅5硬质合金麻花钻φ4手用丝锥1250 15.6 0.50 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）机械加工工艺过程卡片产品型号零件图号产品名称一级齿轮减速器零件名称高速轴透盖共 1 页第 1 页材料牌号HT150 毛坯种类棒料毛坯外形尺寸∅75*30 每毛坯件数 1 每台件数 1 备注工序号工名序称工序内容车间工段设备工艺装备工时准终单件1 下料选择75*30的铸铁棒料2 粗车以外圆为粗基准车端面，打中心孔车床YG8硬质合金车刀、三爪卡盘3 粗车以中心孔两为基准车大外圆至φ72，车外圆至φ58，车小外圆至φ53，车退刀槽3*1车床YG8硬质合金车刀、双顶尖4 半精车以两中心孔为基准车外圆至φ55 车床YG8硬质合金车刀、双顶尖5 钳工划中心孔及螺纹孔的加工线游标高度尺6 钻孔钻φ25的中心孔，钻4*4的孔并攻丝至∅5摇臂钻床高速钢钻头、可卸盖式钻具、手用丝锥7 半精铣半精铣透盖的两个端面至L=24mm 立式铣床直柄立铣刀8 半精镗镗中心孔至φ27，镗透盖的两端的圆孔及中部的环槽镗床简易浮动镗刀、镗模9 处理去毛刺、倒棱边、清洗10 检验检验零件尺寸设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称一级齿轮减速器零件名称高速轴透盖共 1 页第 1 页车间工序号工序名称材料牌号6 钻孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数棒料∅75*30 1 1设备名称设备型号设备编号同时加工件数摇臂钻床Z3040 1夹具编号夹具名称切削液平口钳工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 钻φ25的中心孔，硬质合金麻花钻φ25 250 19.5 0.50 12.5 12 钻4*4的孔并攻丝至∅5硬质合金麻花钻φ4、手用丝锥1250 15.6 0.50 2 1设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）。

减速器箱体机械加工工艺规程-卡片(总37页)-本页仅作为预览文档封面，使用时请删除本页-234标记处数更改文件号签字日期标记处数更改文件号签字日期景德镇陶瓷学院机械加工工序卡片产品型号零件图号产品名称减速器零件名称减速器箱体共21 页第 1 页车间工序号工序名称材料牌号10 铸造HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸造件204×190×2611设备名称设备型号设备编号同时加工件数金属模夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分)准终单件4工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1金属模铸造，铸造出符合设计要求的毛坯，毛坯尺寸按照毛坯图上的尺寸。

游标卡尺，分度值为设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）景德镇陶瓷学院机械加工工序卡片产品型号零件图号产品名称减速器零件名称减速器箱体共21 页第 2 页车间工序号工序名称材料牌号20 清砂HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸造件204×190×2611设备名称设备型号设备编号同时加工件数56工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1清除浇注系统，冒口，型砂，飞边，飞刺等。

60设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）景德镇陶瓷学院机械加工工序卡片产品型号零件图号产品名称减速器零件名称减速器箱体共21 页第 3 页车间工序号工序名称材料牌号30 热处理HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数67设备名称设备型号设备编号同时加工件数加热炉夹具编号夹具名称切削液工位器具编号工位器具名称工序工时 (分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1人工时效处理：装炉温度≦200℃，升温温度≦100℃，保温温度：500~550℃，保温时间4~6小时，冷却温度：30℃，出炉温度：≦200℃。

机械加工工艺过程卡片机械加工工艺过程卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共1页第1页材料牌号HT15毛坯种类铸件毛坯外形尺寸每毛坯可制件数 1 每台件数 1 备注工序号工序名称工序内容车间工段设备工艺设备工时/s准终单件I 时效，刷锈时效，刷锈II 划线划40，35，47孔的中心线，划上下平面轮廓卧式铣床圆柱铣刀III 铣下平面粗铣下平面卧式铣床圆柱铣刀170 IV 铣上平面粗铣精铣上平面卧式铣床圆柱铣刀288 V 铣端面粗铣半精铣35孔两端面卧式铣床圆柱铣刀144 VI 铣端面粗铣半精铣40孔两端面卧式铣床圆柱铣刀144 VII 镗孔以顶平面为基准面，粗镗半精镗，精镗0.02747，刮75至尺寸镗床镗刀120 VIII 镗孔以底面为基准面，粗镗半精镗精镗35，40孔镗床镗刀67.5 IX 钻孔钻8至尺寸，6*9沉孔14深8 立式钻床直柄麻花钻95.8 X 划线划35，40两端面的M5螺孔线共12个，划上平面4*M5螺孔线XI 钻孔钻孔，攻丝22-M5 立式钻床直柄麻花钻134 XII 去毛刺去毛刺，打印件号，流水号，上漆设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片 1机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第 1页车间工序号工序名材料牌号III 铣下平面HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工卧式铣床X60 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 粗铣下平面圆柱铣刀9.33 1.4 0.2 181 1 126设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片 2机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第 2页·车间工序号工序名材料牌号IV 铣上平面毛坯种类毛坯外形尺寸每毛坯可制件数每台件数1 1设备名称设备型号设备编号同时加工卧式铣床X60 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 粗铣上平面圆柱铣刀9.33 1.6 0.15 118 1 722 半精铣上平面圆柱铣刀13.33 1.7 0.1 118 1 72设计（日审核（日标准化（日期）会签（日期）期）期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片 3机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第3页车间工序号工序名材料牌号V 铣端面HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工卧式铣床X60 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 粗铣35孔两端面圆柱铣刀9.33 0.16 0.15 118 1 722 半精铣35孔两端面圆柱铣刀13.33 0.17 0.1 118 1 72设计（日审核（日标准化（日期）会签（日期）期）期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片 4机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第 4 页车间工序号工序名材料牌号VI 铣端面HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工卧式铣床X60 1夹具编号夹具名称切削液专用铣夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 粗铣40孔两端面圆柱铣刀9.33 0.16 0.16 131 1 722 半精铣40孔两端面圆柱铣刀13.33 0.17 0.1 131 1 72设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片 5机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第5页车间工序号工序名材料牌号VII 镗孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工镗床 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 粗镗0.02747，刮75至尺寸镗刀10 0.45 0.2 48 1 482 半精镗0.02747，刮75至尺寸镗刀10 0.54 0.06 48 1 483 精镗0.02747镗刀16.7 0.375 0.06 48 1 24设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片 6机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第6页车间工序号工序名材料牌号VIII 镗孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工镗床T611 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 以底面为基准面，粗镗35，40孔镗刀 4.17 0.93 0.5 40 1 22.52 以底面为基准面，半精镗35，40孔镗刀 5.25 1 0.5 40 1 22.53 以底面为基准面，精镗35，40孔镗刀16.7 0.1 0.06 40 1 22.5设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片7机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第7页车间工序号工序名材料牌号IX 钻孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工钻床Z535 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速/r﹒s-1切削速度/m﹒s-1进给量/mm﹒r-1走刀长度/mm进给次数工步工时/s机动辅助1 钻8至尺寸直柄麻花钻11.33 2.8 0.1 19.8 1 17.52 钻6*9沉孔14深8直柄麻花钻9.08 2.5 0.1 19.8 1 78.3设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片8机械加工工序卡片产品型号零（部件）图号产品名称零（部件）名称减速箱体共8页第8页车间工序号工序名材料牌号XI 钻孔HT150毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸件 1 1设备名称设备型号设备编号同时加工钻床Z535 1夹具编号夹具名称切削液专用夹具工位器具编号工位器具名称工序工时/s准终单件工步号工步内容工艺设备主轴转速切削速度进给量走刀长度进给次工步工时/s/r﹒s-1 /m﹒s-1 /mm﹒r-1 /mm 数机动辅助1 钻孔，攻丝22-M5直柄麻花钻16.7 0.16 0.1 14 1 220设计（日期）审核（日期）标准化（日期）会签（日期）标记处数更改文件号签字日期标记处数更改文件号签字日期。

减速器加工工艺过程及工序卡减速器是一种主要用于降低旋转速度并增加扭矩的机械传动装置。

减速器的加工工艺过程包括设计图纸制作、零件加工、装配和测试等工序。

下面将介绍减速器的加工工艺过程及工序卡。

1.设计图纸制作设计图纸是减速器加工的基础，它包括减速器的结构、尺寸、零件材料、热处理要求等内容。

设计师需要根据产品的使用要求和工艺要求，合理设计减速器的各个零件，确定其尺寸、形状和加工工艺。

2.零件加工减速器的零件加工是根据设计图纸进行的。

零件加工包括车削、铣削、钻孔、刨削、磨削等工艺。

具体而言，零件加工包括以下几个步骤：（1）零件的选择和购买；（2）零件的机械加工制造，包括机床设备的准备、工艺工序的安排、加工工具的选择和加工方法的选择等；（3）对加工后的零件进行精加工和热处理，以增加零件的硬度、耐磨性和强度。

3.装配装配是将加工好的各个零件按照设计要求组装成减速器的过程。

具体而言，装配包括以下几个步骤：（1）清洗和检查零件，确保零件的质量符合要求；（2）按照设计要求进行零件的组装，包括定位、固定等工序；（3）进行功能性测试，确保减速器的运行正常。

4.测试测试是对装配好的减速器进行检测，以确保其质量满足要求。

具体而言，测试包括以下几个方面：（1）静态测试：包括对减速器外观、尺寸、标志等进行检查；（2）动态测试：包括对减速器的运行状态、传动效率、噪音等进行检测。

工序号工序名称工艺参数工时质量要求1 零件加工车削直径50mm 2h 尺寸公差±0.01mm2 检查零件清洁零件30min 无划痕、无变形3 检验外观目测外观缺陷10min 无裂纹、无变色4组装零件配对零件组装1h固定可靠5 功能测试运行测试30min 运行正常、传动效率≥90%6 检验质量外观、尺寸检验20min 无表面缺陷、尺寸公差符合要求通过减速器加工工序卡的记录和追踪，可以确保减速器的加工工艺过程和质量符合设计要求，并能对加工过程进行有效管理和控制。

景德镇陶瓷学院机械加工工序卡片产品名称减速器零件名称蜗轮减速器箱体第 1 页共21 页车间工序号工序名称材料牌号10 铸造HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸造件204×190×261 1设备名称设备型号设备编号同时加工件数金属模夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 金属模铸造，铸造出符合设计要求的毛坯。

毛坯尺寸按照毛坯图上尺寸。

游标卡尺，分度值为0.02mm设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）景德镇陶瓷学院机械加工工序卡片产品名称减速器零件名称蜗轮减速器箱体第 2 页共21 页车间工序号工序名称材料牌号20 清砂HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸造件204×190×261 1设备名称设备型号设备编号同时加工件数夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分) 准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 清除浇注系统，冒口，型砂，飞边，飞刺等。

60设计（日期）校对（日期）审核（日期）标准化（日期）会签（日期）景德镇陶瓷学院机械加工工序卡片产品型号零件图号产品名称减速器零件名称蜗轮减速器箱体第 3 页共21 页车间工序号工序名称材料牌号30 热处理HT200毛坯种类毛坯外形尺寸每毛坯可制件数每台件数铸造件204×190×261 1设备名称设备型号设备编号同时加工件数加热炉夹具编号夹具名称切削液工位器具编号工位器具名称工序工时(分)准终单件工步号工步内容工艺装备主轴转速切削速度进给量切削深度进给次数工步工时r/min m/min mm/r mm 机动辅助1 人工时效处理: 把工件放入炉中，装炉温度≤200℃，升温速度≤100℃，保温温度：500～550℃，保温时间：4～6小时，冷却速度：30℃，出炉温度：≤200℃。

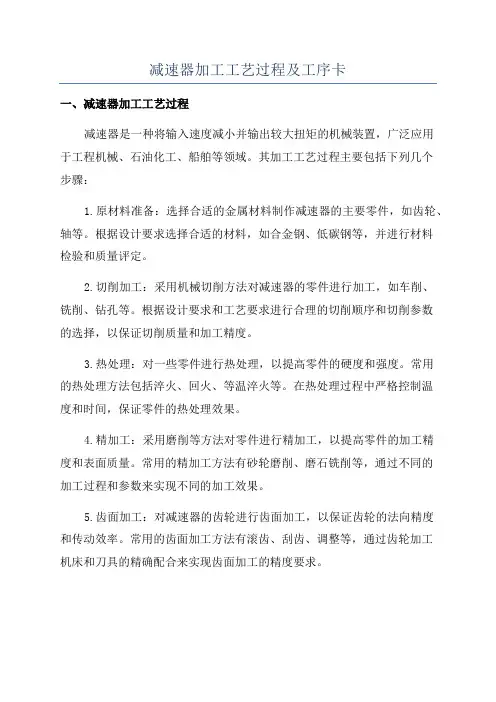

减速器加工工艺过程及工序卡一、减速器加工工艺过程减速器是一种将输入速度减小并输出较大扭矩的机械装置，广泛应用于工程机械、石油化工、船舶等领域。
