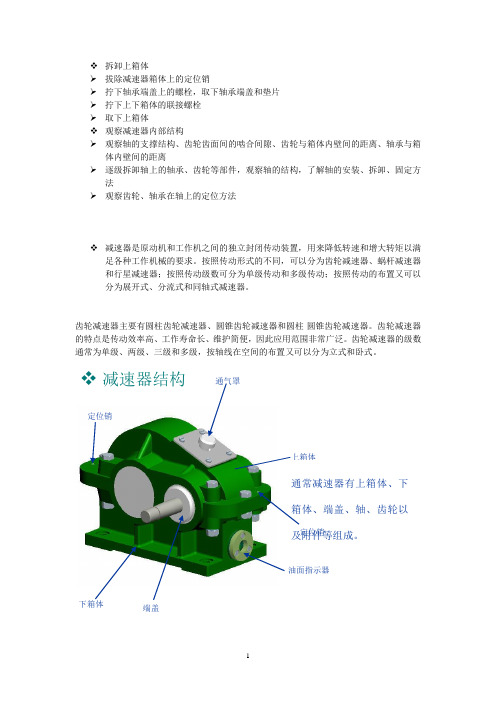

拆卸上箱体拔除减速器箱体上的定位销拧下轴承端盖上的螺栓，取下轴承端盖和垫片 拧下上下箱体的联接螺栓 取下上箱体观察减速器内部结构观察轴的支撑结构、齿轮齿面间的啮合间隙、齿轮与箱体内壁间的距离、轴承与箱体内壁间的距离逐级拆卸轴上的轴承、齿轮等部件，观察轴的结构，了解轴的安装、拆卸、固定方法观察齿轮、轴承在轴上的定位方法减速器是原动机和工作机之间的独立封闭传动装置，用来降低转速和增大转矩以满足各种工作机械的要求。
按照传动形式的不同，可以分为齿轮减速器、蜗杆减速器和行星减速器；按照传动级数可分为单级传动和多级传动；按照传动的布置又可以分为展开式、分流式和同轴式减速器。
齿轮减速器主要有圆柱齿轮减速器、圆锥齿轮减速器和圆柱-圆锥齿轮减速器。
齿轮减速器的特点是传动效率高、工作寿命长、维护简便，因此应用范围非常广泛。
齿轮减速器的级数通常为单级、两级、三级和多级，按轴线在空间的布置又可以分为立式和卧式。
减速器结构通常减速器有上箱体、下箱体、端盖、轴、齿轮以及附件等组成。
上箱体下箱体端盖通气罩油面指示器定位销 定位销减速器结构通常减速器有上箱体、下箱体、端盖、轴、齿轮以及附件等组成。
上箱体下箱体端盖通气罩油面指示器定位销 定位销输入轴的装配轴承挡油圈密封毛毡端盖输入轴螺塞减速器工作一定时间后需要更换润滑油和清洗，为排放污油和清洗剂，在下箱体底部油池最低的位置开设排油孔，平时用螺塞将排油孔堵住。
启箱螺钉为加强密封效果，通常在装配时在箱体的分箱面上涂抹水玻璃或密封胶，当拆卸箱体时往往因胶结紧密难以开启，为此在上箱体联接凸缘适当的位置加工出一两个螺孔，旋入启箱用的平端螺钉，靠螺钉拧紧产生的反力把上箱体顶起。
套筒为了实现轴上零件的轴向定位和改善轴的结构工艺性和加工性，通常采用套筒来代替台阶。
输出轴的装配轴承套筒平键 毛毡油封端盖定位销为保证在箱体拆装时仍能保持轴承座孔制造加工时的精度，应在精加工轴承座孔以前在上箱体和下箱体的联接凸缘上配装定位销。
MMD 179 系列减速机的拆装图 MMD 179减速机减速器拆装步骤1、分离开齿轮联轴器并将减速器从破碎机上拆卸下来；2、将减速器的润滑油全部排出；3、拆卸侧盖和两侧端盖和密封盖 , 小心不要损坏油封；4、使减速器上下箱体分开，小心不要损坏加工面；5、所有零部件按照安装步骤，使用标准的拔出或者压入工具拆卸和重新安装。
打开齿轮箱并清洗所有内表面；1、检查减速器箱体表面是否在运输过程中损坏并按需要清理干净；确保箱内不加工表面已经涂漆。
检查内部的润滑通路和润滑孔是否干净、无杂物。
2、组装之前用清洗剂将所有的轴和齿轮清理干净。
将安装的轴、齿轮、轴承和螺栓等放在一起。
在上下箱体上分别安装注油塞和放油塞。
3、按总图和部件明细表组装传动部件。
尽量用吊环螺钉起吊零件进行组装，尤其是轴和最后的组装过程。
二轴图 2 轴组件第一步：二轴组装1、将键装入齿轮然后再安装到轴上；2、将齿轮加热到100℃安装到轴上；3、将隔套加热到100℃安装到轴上；4、将轴承和加热到110℃安装到轴上；5、使用螺栓和紧固垫圈, 将端盖安装到轴上。
将紧固垫圈弯到螺栓头上。
三轴图三轴组件表三轴组件参数第二步 : 三轴组装 141794203(a) 将键9 先装入齿轮8 然后再安装到轴上；(b) 将齿轮 8加热到100℃安装到轴6上；(c) 将隔套7 加热到 100℃安装到轴6 上；(d) 将轴承3 和 2 加热到110℃安装到轴 6 上；(e) 使用螺栓1和紧固垫圈5将端盖4 安装到轴6上，将紧固垫圈弯到螺栓头上。
输出轴图输出轴第三步 : 输出轴组装(a) 将轴承5 加热到 110℃安装到轴 7 上；(b) 将隔套8和12 加热到100℃安装到轴 7 上；(c) 将齿轮6 加热到 100℃，将隔套10 安装到齿轮上；(d) 将齿轮10、隔套 10 加热到100℃，安装在输出轴上；(e) 将轴承4 加热到 110℃安装到轴 7 上；(f) 使用螺栓1 和紧固垫圈13, 将端盖11 安装到轴 7上 . 将紧固垫圈弯到螺栓头上；(g) 将‘O’形圈2 安装到密封轴套9上；(h) 将密封轴套9 加热到 100℃安装到轴 7上。

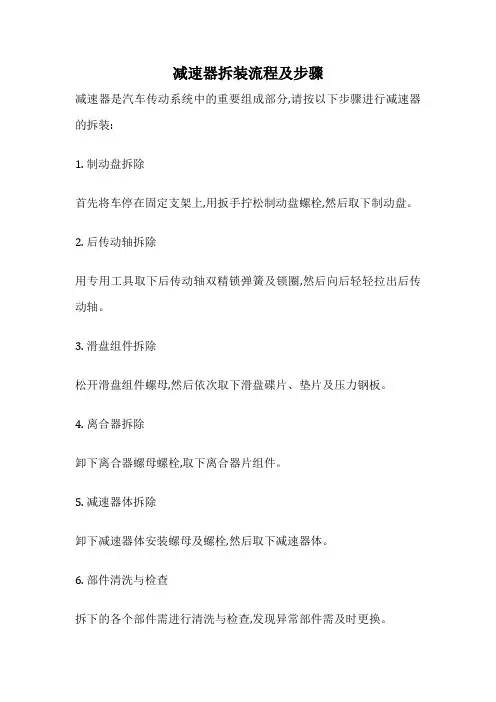

减速器拆装流程及步骤
减速器是汽车传动系统中的重要组成部分,请按以下步骤进行减速器的拆装:
1. 制动盘拆除
首先将车停在固定支架上,用扳手拧松制动盘螺栓,然后取下制动盘。
2. 后传动轴拆除
用专用工具取下后传动轴双精锁弹簧及锁圈,然后向后轻轻拉出后传动轴。
3. 滑盘组件拆除
松开滑盘组件螺母,然后依次取下滑盘碟片、垫片及压力钢板。
4. 离合器拆除
卸下离合器螺母螺栓,取下离合器片组件。
5. 减速器体拆除
卸下减速器体安装螺母及螺栓,然后取下减速器体。
6. 部件清洗与检查
拆下的各个部件需进行清洗与检查,发现异常部件需及时更换。
7. 组装顺序相反
按拆装顺序相反顺序进行减速器的重新组装,安装时注意各个部件的拧紧力度。
以上就是减速器的拆装流程及主要步骤,请操作人员依据此流程操作,以免导致部件损坏。
