圆柱齿轮减速器装配工艺

机械制造与自动化毕业设计
题目直齿圆柱齿轮减速器设计
学生姓名郑柏浩
指导教师王云辉
专业班级11春机制1班
完成时间2013.03.15
设计题目：
用于胶带运输的直齿圆柱齿轮减速器，传送带允许的速度误差为±5%。

双班制工作，有轻微振动，批量生产。

运动简图：
1—电动机 2—联轴器 3—单级齿轮减速器4—链传动 5—卷筒 6—传送胶带原始数据：
目录：
一、传动方案的拟定及说明 (1)
二、电动机的选择和计算 (4)
三、传动装置的运动和动力参数计算 (5)
四、传动件的设计计算 (6)
五、初选滚动轴承 (9)
六、选择联轴器 (9)
七、轴的设计计算 (9)
八、键联接的选择及校核计算 (17)
九、滚动轴承校核 (18)
十、设计小结 (20)
十一、设计任务书 (20)
十二、参考资料 (24)
5，链轮的传动比范5。

则电动机转速可选的范围为
2335
n n
=min
r
其中，
3
93.4min
r
=。

二级直齿圆柱齿轮减速器。

毕业设计论文1.引言2.传动方案的评述3.齿轮减速器的设计计算4.齿轮减速器的二维平面设计5.结论1.引言齿轮传动是一种应用广泛的传动形式，其特点是效率高、寿命长、维护简便。

本设计主要讲述了带式运输机的传动装置——二级圆柱齿轮减速器的设计过程。

2.传动方案的评述在传动方案的选择上，我们考虑到带式运输机需要匹配转速和传递转矩，因此选择了齿轮减速器作为传动装置。

经过对市面上的齿轮减速器进行比较和分析，最终决定采用二级圆柱齿轮减速器。

3.齿轮减速器的设计计算在齿轮减速器的设计计算中，我们首先选择了合适的电动机，并进行了齿轮传动、轴的结构设计、滚动轴承的选择和验算、联轴器的选择和验算、平键联接的校核、齿轮传动和轴承的润滑方式的设计计算。

这些步骤都是必要的，以确保齿轮减速器的正常运行。

4.齿轮减速器的二维平面设计为了更好地展示齿轮减速器的结构和零件，我们使用AutoCAD软件进行了二维平面设计。

通过绘制二维平面零件图和装配图，我们可以更清晰地了解齿轮减速器的结构和工作原理。

5.结论在本设计中，我们成功地设计出了带式运输机的传动装置——二级圆柱齿轮减速器。

通过传动方案的评述、齿轮减速器的设计计算和二维平面设计，我们可以更深入地了解齿轮减速器的结构和工作原理，为今后的机械设计提供了参考。

1.引言本文旨在介绍电动机传动装置的设计计算方法，以帮助工程师们在设计电动机传动装置时更加准确、高效地进行计算。

电动机传动装置作为机械传动的一种，广泛应用于各种机械设备中，具有传动效率高、结构简单、使用寿命长等优点。

2.电动机的选择2.1.电动机类型的选择在进行电动机选择时，需要根据具体的使用要求和工作环境来选择合适的电动机类型，包括直流电动机、交流电动机、无刷电机等。

同时，还需考虑电动机的功率、转速等参数。

2.2.电动机功率的选择选择电动机功率时需要根据传动装置的工作负载和传动效率来计算，以确保电动机具有足够的输出功率。

简述二级直齿圆柱齿轮减速器的装配工艺及相关检测方法二级直齿圆柱齿轮减速器是一种常用的齿轮传动装置，广泛应用于工业生产领域。

其装配工艺和相关检测方法对于确保减速器的性能和可靠性具有重要意义。

一、二级直齿圆柱齿轮减速器的装配工艺：1.准备工作：包括减速器的基础件清洗和查验、零部件的清洗和配套、检查加工尺寸是否合格等。

2.主轴组装：将主轴与轴承一起装入主轴箱体，并进行润滑。

3.齿轮组装：将齿轮轮毂装在主轴上，并严格按照图纸要求的齿轮间隙进行调整。

4.正平衡测试：对齿轮进行动平衡测试，确保齿轮在运转时没有振动。

5.外齿轮舌组装：将外齿轮舌按照角度和齿数要求装入主轴的齿槽中，并进行润滑。

6.内齿轮舌组装：将内齿轮舌按照角度和齿数要求装在动力输出轴上，并与外齿轮舌啮合。

7.机体组装：将主轴箱体和动力输出轴箱体进行装配，并调整各部件间的配合间隙。

8.润滑系统组装：包括安装油泵、油箱、油管等，并进行润滑油的灌装。

9.传动联轴器组装：将传动联轴器装在动力输入轴和动力输出轴上。

10.整体装配：将各组件进行整体装配，并进行配合间隙调整。

11.检查与试验：对减速器进行参数检查和运转试验，确保减速器的性能和可靠性。

二、二级直齿圆柱齿轮减速器的相关检测方法：1.外观检查：包括检查减速器外观是否完好、零件表面是否有划痕或损坏等。

2.尺寸检测：使用量具和三坐标测量仪等工具，对减速器各零部件的尺寸进行检测，以确保其准确度符合要求。

3.合格验收试验：对已装配好的减速器进行试验，包括空载试验和满载试验，检测其运行和传动性能是否符合设计要求。

4.润滑检测：检测减速器中的润滑油是否达到规定的清洁度和黏度等要求。

5.振动测试：使用振动检测仪器对减速器进行振动测试，以检测是否存在异常振动现象。

6.噪声测试：使用噪声测试仪器对减速器进行噪声测试，以检测减速器的噪声水平是否符合要求。

7.故障分析：对减速器进行故障分析和故障模式识别，以找出存在的问题并提出解决措施。

20
15
浸油深度
中心高H
浸油深度：高速级一个齿高≥10mm（锥齿(0.5～1)b≥10mm）
低速级≤da2低/6
附件设计
视孔盖、通气器 放油螺塞 油标 吊钩 吊环
§8 减速器装配图设计
闷盖 透盖 轴承脂润滑 10 14～17 12 图册P85
起盖螺钉
手册P200/图65
几个常见错误
拆卸空间不足
轴头键槽的长度 键联接
套筒固定
轴头的长度要比毂的长度稍短，保证套筒齿轮的端面可靠固定。齿轮设计成齿轮轴的条件：
轴承定位轴肩
轴承定位轴肩需查轴承手册
带轮缺乏定位轴肩
齿轮缺乏定位轴肩
又要有足够的扳手空间，如何协调？
凸台
箱盖
箱座
剖分面
C1
C2
C1
C2
具体步骤
轴承旁螺栓凸台尺寸确定；
大、小齿轮端盖外表面圆弧R底确定；
箱体螺栓布局（注意：不能布置在剖分面上）
油面高度及箱座中心高度H
定油沟尺寸（油润滑）
油标凸台结构（一般倾斜45°）
其它附件设计：作用、位置、大小
C2
C2
C1
A
轴承旁螺栓凸台高度线
u
二级
一、结构
单击此处添加小标题
应表达内容 工作原理； 各零件装配关系； 各零件的形状和尺寸
单击此处添加小标题
装配图设计步骤——“三先三后” 准备阶段 布置图面： 比例1：1；（2）三视图；
8~12
△1
△2
△2
3、在主、俯视图上画出传动件中心线、 轮廓线及其箱体内壁线
a1
a2
注意：箱体尺寸应取整。
（2）确定轴承孔外端面的位置L

齿轮减速器装配工艺规程一、一般要求1、减速器装配必须按生产合同的型号、规格、安装尺寸等要求组装，并符合图样和有关技术文件的规定。

2、装配的零部件，必须是经检验部门检验后的合格件，在装配前对准备装配的零件还应进行全面检查（着重检查主要配合尺寸），确认无误时再进行装配。

3、在装配前，对所有零部件的外表面的毛刺、切屑、油污等赃物必须清楚干净，对未加工表面的箱体、齿轮、蜗杆、蜗轮、压盖等表面残余物清楚干净，并涂以防锈漆。

4、各零件的配合及齿轮、蜗轮蜗杆啮合处不允许有碰伤、损伤情况，如有轻微擦伤，在不影响使用性能的情况下，经技术部门同意后，允许用油石或刮刀修理。

5、在装配时，对齿轮及配合轴、齿轴等必须擦洗干净，用压机或温差法装配，在不破坏轴径及中心孔的情况下，可用锤装配。

6、装配时，应检查齿轮啮合的接触斑点、间隙（按产品标准要求）及运转是否平稳、轴承间隙等。

7、装配过程中试运行，需将箱盖合上，运行时绝对禁止敲击减速机零件。

8、装配调试结束后，应将所有零件重新清洗一遍，并涂润滑油脂，在箱体、箱盖及压盖接合面处，涂以密封胶，结合后，用螺栓拧紧，上好油封。

9、装配好后，加油试车运行，待正、反运行20min后，如无异常声音，交检验员检验油漆后入库。

二、对滚动轴承的装配要求1、装配前必须除掉轴与轴承配合面上的毛刺、锈蚀、斑点等缺陷。

2、如果采用刮刀或锉刀修理轴承的配合表面时，必须达到原加工精度的要求，保证其形状偏差在允许的范围之内。

3、轴承在装配前，必须清洗干净。

装配后须注入适量的润滑油。

4、轴承在装配时，方可打开包装纸。

所有装在轴上的轴承，在不能即刻装配好后，应用干净的油纸遮盖好，以防铁屑、砂子等物侵入轴承中。

轴及轴承清洗后，应在其装配面上涂一层清洁的油，然后进行装配。

5、带过盈的轴承装配时，最好用温差法或无冲击负荷的机械装置进行安装，如需用锤打击时，严禁直接打击轴承圈，应垫以铜棒或软铁管打击力必须均匀分布在被装配的带过盈的座圈上，不许通过球或滚柱传递打击力。

实训项目四减速器的拆卸与装置及其轴系部件的解析一、实验目的1.经过对减速器的拆装与观察，认识减速器的整体结构、功能及设计布局。

2.经过减速器的结构解析，认识其如何满足功能要求和强度、刚度要求、工艺（加工与装置）要求及润滑与密封等要求。

3.经过对减速器中某轴系部件拆装与解析，认识轴上部件的定位方式、轴系与箱体的定位方式、轴承及其缝隙调整方法、密封装置等；观察与解析轴的工艺结构。

4.经过对不同样种类减速器的解析比较，加深对机械零、部件结构设计的感性认识，为机械零、部件设计打下基础。

二、设备和工具1. 拆装用减速器单级直齿圆柱齿轮减速器，两级直齿圆柱齿轮减速器，锥齿轮减速器，蜗杆减速器（下置式）。

2. 观察、比较用减速器单级斜齿圆柱齿轮减速器，两级斜齿圆柱齿轮减速器，蜗杆减速器（上置式），摆线针轮行星减速器。

3.活动扳手、手锤、铜棒、钢直尺、铅丝、轴承拆卸器、游标卡尺、百分表及表架。

4.煤油若干量、油盘若干只。

三、减速器的种类与结构减速器是一种由封闭在箱体内的齿轮、蜗杆蜗轮等传动部件组成的传动装置，装在原动机和工作机之间用来改变轴的转速和转矩，以适应工作机的需要。

由于减速器结构紧凑、传动效率高、使用保护方便，所以在工业中应用广泛。

1.单级圆柱齿轮减速器2.多级蜗杆减速器下置式蜗杆减速器实训图 4-1减速器的种类在圆柱齿轮减速器中，按齿轮传动级数可分为单级、两级和多级。

蜗杆减速器又可分为蜗杆上置式和蜗杆下置式。

两级和两级以上的减速器的传动部署形式有张开式、分流式和同轴式三种形式。

张开式用于载荷平稳的场合，分流式用于变载荷的场合，同轴式用于原动机与工作机同轴的特其他工作场合。

实训图 4-2减速器传动部署形式减速器的结构随其种类和要求的不同样而异，一般由齿轮、轴、轴承、箱体和附件等组成。

箱体为剖分式结构，由箱盖和箱座组成，剖分面经过齿轮轴线平面。

箱体应有足够的强度和刚度，除合适的壁厚外，还要在轴承座孔处设加强肋以增加支承刚度。

23 轴套 1 HT200
2.啮合侧隙大小用铅丝检测，保证侧隙不小于0.16mm。铅丝直径不得大于最小侧隙的两倍
22 齿轮 1 45
。
21 轴套 1 HT200
3.用涂色法检验轮齿接触斑点，要求齿高接触斑点不少于40%，尺宽接触斑点不少于
20 圆锥滚子轴承 2
滚动轴承 30308 GB/T297-94
滚动轴承 30308 GB/T297-94
41 起盖螺钉 2 Q235-A 螺栓 GB5780-86-M12*25
6 轴套 1 HT200
40 通气塞 1 Q235-A
5 键 1 45
键 14*56 GB1095-79
39 视孔盖 1 Q235-A
4 齿轮 1 45
38 螺栓 8 Q235-A 螺栓 GB5780-86-M6*25
46 螺塞 1 Q235-A
螺塞 JB1130-70
11 轴 1 45
7
45 垫片20 1 衬垫石棉板
10 轴承端盖 1 HT200
44 油标 1
组合件 9 调整垫片 2 08F
43 圆柱销 2 35
螺栓 GB117-86-A8-37
8 轴承端盖 1 HT200
8
42 箱盖 1 HT200
7 圆锥滚子轴承 2
∅22n6
21
20
19
18
17 16
15
14
13
∅45H7/r6
∅40k< ∅80H7/h-
12
11
10
41
42
47
48
43
442022Fra bibliotek410
技术特性
3
输入功率 输入转速 KW r/min

轴系部件同轴度检测
轴系部件同轴度的重要性
轴系部件的同轴度直接影响减速器的传动平稳性、噪音和寿命等关 键性能。
轴系部件同轴度的检测方法
使用专门的测量工具或设备，如千分表、测微仪等，对轴系部件的 同轴度进行检测。
轴系部件同轴度的调整方法
根据检测结果，通过调整轴承位置、加减垫片等方法，对轴系部件 的同轴度进行调整，确保其在设计要求的范围内。
02
装配前准备工作
零件清洗与检查
清洗
所有零件在装配前必须进行彻底的清 洗，以去除油污、铁屑和其他杂质。 清洗方法可根据零件材质和污染程度 选择，如浸泡清洗、喷洗等。
检查
对清洗后的零件进行外观检查，确保 无裂纹、毛刺、变形等缺陷。同时， 对关键尺寸进行测量，确保符合设计 要求。
工具设备准备
01
02
，以确保装配精度和防止零件锈蚀。
清洁度
02
车间内应保持清洁，地面无油污、铁屑等杂物，以减少装配过
程中的污染。
照明
03
提供充足的照明条件，确保操作人员能够清晰地看到零件的细
节和装配位置。
03
装配工艺流程详解
轴承安装与调整
清洁轴承和轴承座
确保轴承和轴承座表面无 杂质、油污等，以免影响 装配精度和使用寿命。
箱体密封性能检测
箱体密封性能的重要性
箱体密封性能直接影响减速器的使用寿命和安全性。
箱体密封性能的检测方法
使用专门的检测设备或方法，如气压试验、水密试验等，对箱体的 密封性能进行检测。
箱体密封性能的处理措施
根据检测结果，采取相应的处理措施，如更换密封件、调整密封结 构等，确保箱体的密封性能符合设计要求。
THANKS

❖ 定位销
为保证在箱体拆装时仍能保持轴承座孔制造加工时的 精度,应在精加工轴承座孔以前在上箱体和下箱体的联接 凸缘上配装定位销。定位销通常为圆锥形。
❖ 油面指示器
为检查减速器内油池油面的高度,保持油池内有适 量的润滑油,一般在箱体便于观察、油面较稳定的部位 设置油面指示器。油面指示器可以是带透明玻璃的油 孔或油标尺
❖ 二级圆柱齿轮减速器工作原理：当电机的输出转速从主 动轴输入后,带动小齿轮转动,而小齿轮带动大齿轮运动, 而大齿轮的齿数比小齿轮多,大齿轮的转速比小齿轮慢, 再由大齿轮的轴 输出轴 输出,从而起到输出减速的作用 。
➢二级圆柱齿轮减速器结构组成
减速器主要由传动零件 齿轮 、轴系、轴承、箱 体及其附件所组成。其基本结构有三大部分：
4.轴承盖
❖ 轴承盖为固定轴系部件的轴向位置并承受轴向载荷,轴承座 孔两端用轴承盖封闭。轴承盖有凸缘式和嵌入式两种。利用 六角螺栓固定在箱体上,外伸轴处的轴承盖是通孔,其中装有 密封装置。凸缘式轴承盖的优点是拆装、调整轴承方便,但 和嵌入式轴承盖相比,零件数目较多,尺寸较大,外观不平整 。轴承盖也为标准件,根据标准进行选择相应的端盖
❖ 螺塞
减速器工作一定时间后需要更换润滑油和清洗,为 排放污油和清洗剂,在下箱体底部油池最低的位置开设 排油孔,平时用螺塞将排油孔堵住。
❖ 启箱螺钉
为加强密封效果,通常在装配时在箱体的分箱面上涂抹水玻璃或密封胶, 当拆卸箱体时往往因胶结紧密难以开启,为此在上箱体联接凸缘适当的位 置加工出一两个螺孔,旋入启箱用的平端螺钉,靠螺钉拧紧产生的反力把上 箱体顶起。
端盖
输入轴
输出轴的装配关系以及设计应考虑因素
轴承
套筒
平键 输出轴的装配

减速器装拆及结构分析实验
一、实验目的
1.熟悉减速器的基本结构，了解常用减速器的类型及特点。 2.了解减速器各组成零件的结构及功用，并分析其结构工艺性。 3.了解减速器中零件的装配关系及安装、调整过程。 4.学习减速器的基本参数测定方法。
二、实验设备及仪器
1.展开式二级圆柱齿轮减速器 2.同轴式二级圆柱齿轮减速器 3.分流式二级圆柱齿轮减速器 4.二级锥齿轮—圆柱齿轮减速器 5.蜗轮蜗杆减速器（下置式） 6.测量工具：游标卡尺、钢皮尺、活络板手、卡尺等。
名称 密封件
螺塞 油标 窥视孔
通气器
起盖螺钉 吊钩 吊环螺钉 地脚螺丝 定位销
用途 密封垫片（油纸片、耐油橡胶片等）、各种密封圈和甩油
环 设在箱座下部，为排除油污和清洗减速器内腔时放油之用 用来检查箱内润滑油的油面高度 设在箱盖顶部，用来观察、检查齿轮的啮合和润滑情况，
润滑油也由此注入 用来沟通减速器内外气流，使箱体内因发热而产生的油蒸
轴通过轴承和轴承盖固定在箱体上，用来支承传动零件传 递扭矩
主要用来支撑轴及传递径向和轴向力的作用，滚动轴承部 件包括滚动轴承、与滚动轴承相配的轴段（轴颈、轴 肩、挡肩等）、轴承盖、轴承套杯等
用来封闭轴承室和固定轴承
如齿轮、蜗轮、带轮链轮及联轴器等，采用联接件进行轴 向和周向固定，用来传递运动和动力
传动零件润滑用（浸油润滑）带油环、带油轮和轴承润滑 用（飞溅润滑）油槽，（刮油润滑）刮油板、（润滑 脂润滑）挡油减环速器等装拆实验
减速器装拆实验
减速器装拆实验
滚动轴承部件的结构
减速器装拆实验
滚动轴承部件的结构 轴承内圈固定
减速器装拆实验
轴承外圈固定
减速器装拆实验
轴承套杯

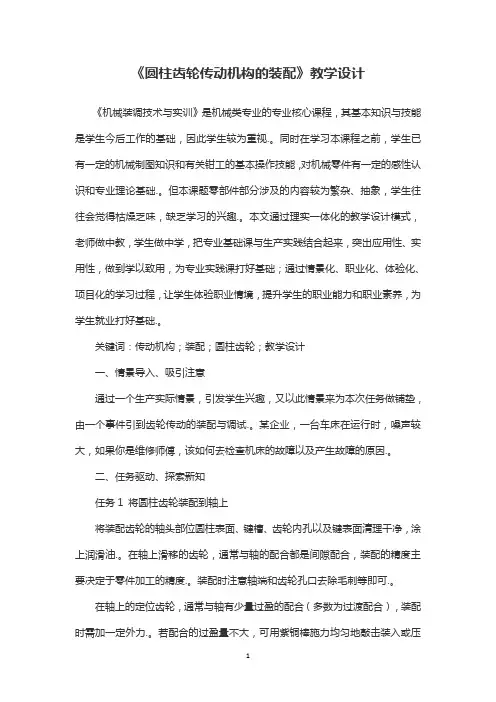

《圆柱齿轮传动机构的装配》教学设计《机械装调技术与实训》是机械类专业的专业核心课程，其基本知识与技能是学生今后工作的基础，因此学生较为重视.。

同时在学习本课程之前，学生已有一定的机械制图知识和有关钳工的基本操作技能，对机械零件有一定的感性认识和专业理论基础.。

但本课题零部件部分涉及的内容较为繁杂、抽象，学生往往会觉得枯燥乏味，缺乏学习的兴趣.。

本文通过理实一体化的教学设计模式，老师做中教，学生做中学，把专业基础课与生产实践结合起来，突出应用性、实用性，做到学以致用，为专业实践课打好基础；通过情景化、职业化、体验化、项目化的学习过程，让学生体验职业情境，提升学生的职业能力和职业素养，为学生就业打好基础.。

关键词：传动机构；装配；圆柱齿轮；教学设计一、情景导入、吸引注意通过一个生产实际情景，引发学生兴趣，又以此情景来为本次任务做铺垫，由一个事件引到齿轮传动的装配与调试.。

某企业，一台车床在运行时，噪声较大，如果你是维修师傅，该如何去检查机床的故障以及产生故障的原因.。

二、任务驱动、探索新知任务1 将圆柱齿轮装配到轴上将装配齿轮的轴头部位圆柱表面、键槽、齿轮内孔以及键表面清理干净，涂上润滑油.。

在轴上滑移的齿轮，通常与轴的配合都是间隙配合，装配的精度主要决定于零件加工的精度.。

装配时注意轴端和齿轮孔口去除毛刺等即可.。

在轴上的定位齿轮，通常与轴有少量过盈的配合（多数为过渡配合），装配时需加一定外力.。

若配合的过盈量不大，可用紫铜棒施力均匀地敲击装入或压装；过盈量较大的，可用螺旋压入工具压装，压装时，要避免齿轮歪斜和产生变形.。

任务2 检查齿轮的安装精度对精度要求高的齿轮传动机构，在压装后需要检验其径向圆跳动和端面圆跳动误差可用百分表检验齿轮安装的径向和端面圆跳动误差.。

检查仪器附件盒的表格，根据被测齿轮不同的模数选择合理的球形测量头；将测头擦净并把它装在仪器的中心顶尖上，安装完成后齿轮不得轴向窜动，利用升降螺母和抬起手柄調整指示表，让指示表有一到两圈的压缩量；按照顺序逐个测量各个齿面，并记下指示表的读数；对测量结果进行处理并判断安装是否合格.。

技术要求1.装配前，全部零件用煤油清洗，箱体内不许有杂物存在。

在内壁涂两次不被机油侵蚀的涂料；2.用涂色法检验斑点。

齿高接触斑点不小于50%；必要时可以研磨啮合齿面，以便改善接触情况；3.装配时，剖分面不允许使用任何填料，可涂以密封油漆或水玻璃。

试转时，应检查剖分面，各接触面及密封处，均不准漏油；4.表面涂灰色油漆。

技术特性输入功率(KW) 5.5高速轴转速(r/min)720传动比4比例重量阶段标记共 张 第 张签名文件号分区处数标记（年月日）（签名）标准化（年月日）（签名）设计审核工艺批准1:1装配图123456789101112131415161718192021222324252627282930313233343536序号名称数量材料标准备注1箱座1HT1502箱盖1HT1503垫片1橡胶纸4螺钉48.8GB/T 5782-20165窥视孔盖1Q215A 6通气器1Q235A 7弹簧垫圈14665Mn GB/T 93-19878螺母M1468.8GB/T 6170-20159螺栓M14×11568.8GB/T 5782-201610弹簧垫圈10265Mn GB/T 93-198711螺母M1028.8GB/T 6170-201512螺栓M10×4028.8GB/T 5782-201613杆式油标1Q235A 14油圈1工业用革ZB 70-615油塞M201Q235A JB/ZQ 4450-198616销A8×35235GB/T 117-200017起盖螺钉M10×3018.8GB/T 5782-201618输入轴140Cr 19深沟球轴承2GB/T 276-2013620620轴承透盖1HT15021毡圈油封1半粗羊毛毡FJ145-197922键6X6X321铸铁GB1096-200323端盖螺钉M8×2088.8GB/T 5782-201624端盖螺钉M8×2088.8GB/T 5782-201625深沟球轴承2GB/T 276-2013620926定距环1Q235A 27轴承端盖1HT15028键14X9X50145GB1096-200329大齿轮14530调整垫片108成组31轴承透盖1HT15032毡圈油封1半粗羊毛毡FJ145-1979序号名称数量材料标准备注33键10X8X28145GB1096-200334输出轴14535轴承端盖1HT15036调整垫片108成组。

单级圆柱齿轮减速器设计说明书设计说明书：单级圆柱齿轮减速器1.引言本设计说明书旨在详细说明单级圆柱齿轮减速器的设计方案、工作原理以及相关参数，并给出制造和装配的指导。

2.设计目标在本节中，将阐明设计减速器所需要达到的目标，包括但不限于输出转矩、输入转速、轴向力等。

3.工作原理描述单级圆柱齿轮减速器的工作原理，包括输入和输出轴的运动相对方向、齿轮的传动方式以及摩擦损失等。

4.构成要素及材料选择本节将介绍单级圆柱齿轮减速器的构成要素，包括齿轮、轴承、壳体等，并对每个要素所选择的材料进行说明。

5.减速器的设计过程详细描述单级圆柱齿轮减速器的设计过程，包括齿轮参数的计算、齿轮副的布置设计、轴的选取及布置、轴承的选用等。

6.制造和装配指南给出制造和装配单级圆柱齿轮减速器的指导，包括零件的加工工艺、装配顺序、紧固力矩等。

7.性能测试方法及标准描述对单级圆柱齿轮减速器进行性能测试的方法和标准，包括转矩测试、转速测试以及噪音测试等。

8.质量控制说明质量控制的准则和方法，包括零部件的检验、装配质量检查以及出厂前的整机测试等。

9.维护与维修介绍单级圆柱齿轮减速器的维护与维修方法，包括常见故障的诊断和处理、润滑油更换周期等。

10.安全注意事项列出使用单级圆柱齿轮减速器时需要注意的安全事项，包括操作注意事项、维护保养注意事项以及紧急情况处理措施等。

11.附件提供与本文档有关的附件，包括技术图纸、设计计算表格、实验数据等。

12.法律名词及注释列出本文档中涉及的法律名词，并提供相应的注释和解释，以确保读者对相关法律概念有准确的理解。

【附件】1.技术图纸2.设计计算表格3.试验报告【法律名词及注释】1.版权：指对著作权人就其作品享有的法律权利，包括复制权、发行权、表演权等。

2.专利：指对于发明的技术解决方案的一种保护形式，授予专利权人在一定期限内对其发明进行独占性使用的权利。

3.商标：指对于产品或服务的标志，授予商标权人在特定领域内以独占性方式使用该标志的权利。

减速器箱体的加工工艺分析和夹具设计前言减速器是一种动力传达机构，在原动机和工作机〔执行机构〕之间起改变转速和传递转矩的作用，利用齿轮啮合传动改变转速，将电机〔马达〕的回转数减速到所要的回转数，并得到较大的转矩。

减速器按用处可分为通用减速器和专用减速器两大类，两者的设计、制造和使用特点各不一样。

当今的减速器是向着大功率、大传动比、小体积、高机械效率以及使用寿命长的方向开展。

因此，除了不断改良材料品质、进步工艺程度外，还在传动原理和传动构造上深化讨论和创新，减速器与电动机的连体构造，也是大力开拓的形式，并已消费多种构造形式和多种功率型号的产品。

因此对减速器箱体的形状、体积、加工质量和加工精度都提出了新的要求。

本文章通过对减速器传动原理和传动构造的分析，根据设计、使用要求确定减速器箱体的尺寸，并且确定减速器箱体加工的方法，制定减速器箱体的加工工艺过程。

通过制定加工工艺过程来确定整个加工过程中的基准和自由度的限定，以此来设计新的夹具。

从而到达优化箱体加工工艺过程，进步加工效率和保证加工质量的目的。

减速器的种类有斜齿轮减速器(包括平行轴斜齿轮减速器、蜗轮减速器、锥齿轮减速器等等)、行星齿轮减速器、摆线针轮减速器、蜗轮蜗杆减速器、行星摩擦式机械无级变速机等。

本论文为用于平行轴间动力传动的圆柱齿轮减速器箱体。

1.减速器箱体加工工艺设计1.1分析装配图减速器壳体示意图如图1所示，它是减速器的一局部，其作用是为减速器齿轮轴提供支撑和齿轮提供封闭的啮合环境。

壳体经Φ160和Φ200的支承轴孔以支承孔的外端面为装配基准，装配在减速器的轴上，减速器壳体的支承孔外端面上安装轴承盖，减速器壳体、减速器轴和轴承盖组成一个封闭的齿轮传动系统。

[1]图1 减速器装配图1.2零件的工艺分析减速器壳体零件如图2和图3所示，该零件的主要加工平面和技术要求分析如下。

(1)减速器两侧的支承同轴孔(2)两平行的支承孔Φ160H6和Φ200H6之间的平行度要求公差等级为6级，数值为0.050mm。

机械设计课程设计_一级圆柱齿轮减速器说明书机械设计课程设计_一级圆柱齿轮减速器说明书1.引言1.1 目的本文档旨在详细介绍一级圆柱齿轮减速器的设计和制造过程，以及该减速器的使用、维护和保养方法。

1.2 范围本说明书适用于一级圆柱齿轮减速器的设计、制造和使用。

2.设计要求2.1 功能需求该减速器需具备以下功能：●实现输入和输出轴的转速比设定值；●承受一定的负载；●具有良好的噪音和振动控制性能；●具备长时间稳定运行的能力。

2.2 技术要求●减速比为10.1；●输出扭矩在100 Nm范围内；●设备工作寿命不低于5000小时。

3.设计过程3.1 传动方案选择在设计一级圆柱齿轮减速器之前，首先需要确定传动方案。

根据减速比和输出扭矩的要求，选择合适的齿轮组合，并进行传动计算。

3.2 齿轮参数计算根据选定的传动方案，计算齿轮的模数、齿数、分度圆直径和压力角等参数，并绘制齿轮图。

3.3 结构设计在确定齿轮参数后，进行减速器的结构设计。

包括选取适当的轴材料、型号和尺寸，设计轴的支撑结构、定位结构和固定结构等。

3.4 零部件制造利用数控机床等设备进行齿轮、轴和其他零部件的制造。

注意保证制造精度和表面质量，符合设计要求。

3.5 组装和调试将制造好的零部件进行组装，并进行减速器的调试。

确保各零部件的配合良好，并测试减速器的性能和工作稳定性。

4.使用、维护和保养方法4.1 使用方法●在使用前，先检查减速器各部位是否损坏或松动；●保持减速器干燥清洁，避免灰尘和异物进入；●定期检查润滑油的情况，及时更换或加注润滑油。

4.2 维护方法●定期检查减速器的齿轮和轴承，发现异常及时处理；●定期清洁减速器表面和内部，避免积尘和腐蚀。

4.3 保养方法●按照要求定期更换润滑油，并清理润滑系统；●定期进行润滑脂的加注和更换。

附件：1.一级圆柱齿轮减速器设计图纸2.减速器零部件清单3.减速器装配工艺流程图法律名词及注释：1.模数：齿轮的模数是齿轮齿形和传动比的基本参数，是指模数圆上单位齿数的齿宽。

齿轮减速器的装配工艺过程
1. 齿轮预处理：在装配齿轮减速器之前，需要对每个齿轮进行预处理，包括清洗、检验、修复和喷涂防锈涂料。

2. 轴承和油封安装：在齿轮减速器的后盖上安装轴承和油封，确保轴承和油封的正确位置，并涂抹适当的润滑油。

3. 齿轮装配：将主动齿轮安装在主轴上，并通过螺钉固定，然后将从动齿轮安装在输出轴上，用螺钉固定。

4. 密封件安装：将密封件安装在齿轮减速器的连接部位上，以确保齿轮减速器内部不受污染和渗漏。

5. 轴承盖安装：将轴承盖安装在齿轮减速器的两端，确保轴承和润滑油处于正确的位置，并涂抹适当的润滑油。

6. 清洗和检验：对齿轮减速器进行清洗和检验，确保装配过程中没有遗漏或错误，并检查齿轮减速器是否满足相关标准和要求。

7. 包装：将已经装配完成并检验合格的齿轮减速器包装，并安装标签、说明书等相关文件，以便运输和使用。

简述减速器的装配工艺
减速器的装配工艺主要包括以下几个步骤：
1. 零部件准备：根据减速器的设计图纸，对所需的各个零部件进行准备工作，包括清洗、涂油和检查等。

确保每个零部件的质量和尺寸符合要求。

2. 托架组装：将减速器的主要支架或托架组装起来，通常这个过程包括将底座和支撑螺栓组装到一起，并使用扭矩扳手按照规定的力度拧紧。

3. 核心部件组装：将各个核心部件按照设计要求依次组装在托架上，这些核心部件通常包括齿轮、轴承、齿轮箱等。

在组装的过程中，要注意部件之间的配合和间隙，确保零部件的位置准确。

4. 装配附件：根据减速器的要求，将各种附件如油封、轴套、密封圈、轴销等装配到减速器上，确保减速器的密封性和连接性。

5. 调试和检测：在装配完成后，需要对减速器进行调试和检测。

通常包括检查各个部件的装配质量和相互的配合情况，进行轴向间隙和径向间隙的调整，以确保减速器的正常运转。

6. 润滑和保养：最后，对减速器进行润滑和保养。

根据减速器的要求，选择适当的润滑剂进行润滑和加注。

同时，需要检查减速器的密封情况和连接紧固情况，
确保减速器的长期使用性能。

以上是减速器的装配工艺的简要介绍，具体的装配工艺会根据具体的减速器类型和要求而有所不同。
