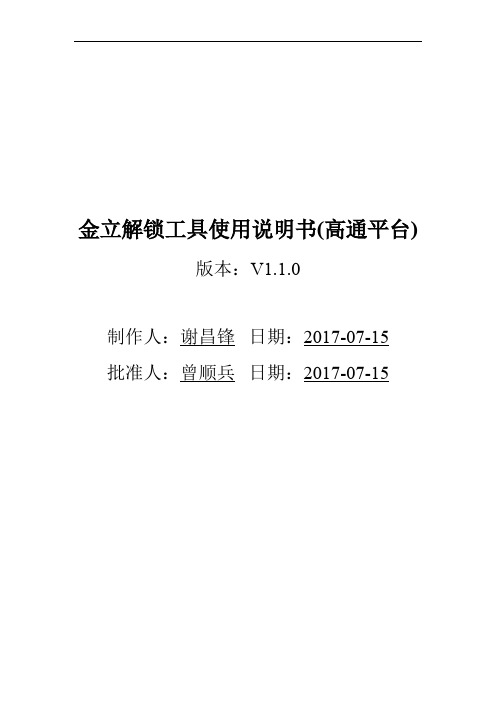

金立解锁工具使用说明书(高通平台)版本：V1.1.0制作人：谢昌锋日期：2017-07-15批准人：曾顺兵日期：2017-07-15目录1 工具简介 (4)1.1界面介绍 (4)2 使用方法 (5)3权限说明 (12)4常见问题 (13)5附录 (13)版本历史目标读者工具开发工程师、测试工程师、维修技术员及业务相关人员名词缩写GN Gionee，金立QC Qualcomm，高通FFBM Fast Factory Boot Mode，工厂快速启动模式1 工具简介金立解锁工具（高通平台）是针对采用高通平台的金立手机进行解锁的工具，目前仅支持17G02（S10C和S10CL）项目，工具英文全称为GN_QC_Download_Tool_Service_Unlock。
17G02项目由于采用了新的防盗方式，当用户更换SIM卡时必须输入第一次使用时设置的密码。
由于各种原因，用户容易忘记第一次使用时设置的密码，这时就需要本工具进行解锁。
本工具与高通单路下载工具GN_QC_Download_Tool类似，阅读本文档前，请先阅读文档《GN_QC_Download_Tool用户手册.pdf》，熟悉下载工具的基本操作。
Tip：本说明书需要配合GN_QC_Download_Tool_Service_Unlock_V4.1729.0及以上版本工具。
1.1界面介绍金立解锁工具（高通平台）由工具名称和剩余使用天数显示区、USB端口状态显示区、文件选择区、下载功能选择区、下载文件显示区和下载状态显示区组成，如图1.1.1所示。
图1.1.1金立解锁工具（高通平台）界面2 使用方法工具的使用方法比较简单，具体如下：A、启动工具，输入用户名和密码，进行登录，如图2.0.1所示；在登录窗口中，可以点击“修改密码”按钮，进入修改密码界面；图2.0.1 登录窗口B、登录成功后，单击“关闭窗口”按钮，关闭登录窗口，进入主界面；图2.0.2 登录成功后的窗口C、进入主界面后，通过“Browser”按钮设置“Soft Path”路径（正常软件包路径），如图2.0.3所示；D、选中“Unlock Phone”选项，通过“Browser”按钮设置“Key Path”路径（解锁软件包路径），此时已经完成工具配置。

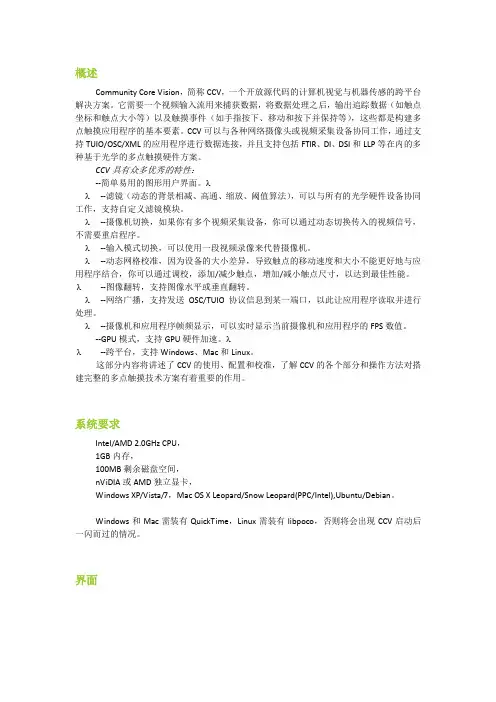

概述Community Core Vision，简称CCV，一个开放源代码的计算机视觉与机器传感的跨平台解决方案。
它需要一个视频输入流用来捕获数据，将数据处理之后，输出追踪数据（如触点坐标和触点大小等）以及触摸事件（如手指按下、移动和按下并保持等），这些都是构建多点触摸应用程序的基本要素。
CCV可以与各种网络摄像头或视频采集设备协同工作，通过支持TUIO/OSC/XML的应用程序进行数据连接，并且支持包括FTIR、DI、DSI和LLP等在内的多种基于光学的多点触摸硬件方案。
CCV具有众多优秀的特性：--简单易用的图形用户界面。
λλ --滤镜（动态的背景相减、高通、缩放、阈值算法），可以与所有的光学硬件设备协同工作，支持自定义滤镜模块。
λ --摄像机切换，如果你有多个视频采集设备，你可以通过动态切换传入的视频信号，不需要重启程序。
λ --输入模式切换，可以使用一段视频录像来代替摄像机。
λ --动态网格校准，因为设备的大小差异，导致触点的移动速度和大小不能更好地与应用程序结合，你可以通过调校，添加/减少触点，增加/减小触点尺寸，以达到最佳性能。
λ --图像翻转，支持图像水平或垂直翻转。
λ --网络广播，支持发送OSC/TUIO协议信息到某一端口，以此让应用程序读取并进行处理。
λ --摄像机和应用程序帧频显示，可以实时显示当前摄像机和应用程序的FPS数值。
--GPU模式，支持GPU硬件加速。
λλ --跨平台，支持Windows、Mac和Linux。
这部分内容将讲述了CCV的使用、配置和校准，了解CCV的各个部分和操作方法对搭建完整的多点触摸技术方案有着重要的作用。
系统要求Intel/AMD 2.0GHz CPU，1GB内存，100MB剩余磁盘空间，nViDIA或AMD独立显卡，Windows XP/Vista/7，Mac OS X Leopard/Snow Leopard(PPC/Intel),Ubuntu/Debian。
高通平台QPST刷机教程下载指引
以手机U1203举例：
手机刷机必备：
1：下载工具
2：升级包
3：
备注：升级包需要根据实际机型对应的升级软件。
以上都是压缩包形式，需要解压。
插入USB线弹出的串口驱动安装的程序都需要制定到串
口驱动程序文件里。
文档制作版本号：V131203-1-0
制作人：杨少军
QQ:2840526082
以下内容可能存在不完善，请各位指教！
解压智能机QPST工具包找到下面的安装包，进行安装：
上面的这张图表示安装完成。
2：打开QPST:在桌面开始里面找到QPST 打开找到下图：
同时按手机音量-+键插USB线连接电脑手机会有震动进入升级模式，会弹出下面512，点击一下，DOWNLOAD颜色由浅变深，点击DOWNLOAD：
上图表示升级完成，拔掉USB线开机即可！。

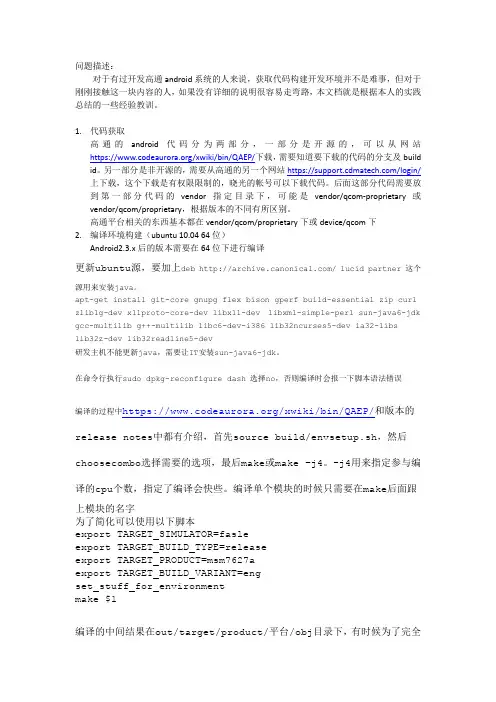

问题描述：对于有过开发高通android系统的人来说，获取代码构建开发环境并不是难事，但对于刚刚接触这一块内容的人，如果没有详细的说明很容易走弯路，本文档就是根据本人的实践总结的一些经验教训。
1.代码获取高通的android代码分为两部分，一部分是开源的，可以从网站https:///xwiki/bin/QAEP/下载，需要知道要下载的代码的分支及build id。
另一部分是非开源的，需要从高通的另一个网站https:///login/上下载，这个下载是有权限限制的，晓光的帐号可以下载代码。
后面这部分代码需要放到第一部分代码的vendor指定目录下，可能是vendor/qcom-proprietary或vendor/qcom/proprietary，根据版本的不同有所区别。
高通平台相关的东西基本都在vendor/qcom/proprietary下或device/qcom下2.编译环境构建（ubuntu 10.04 64位）Android2.3.x后的版本需要在64位下进行编译更新ubuntu源，要加上deb / lucid partner 这个源用来安装java。
apt-get install git-core gnupg flex bison gperf build-essential zip curl zlib1g-dev x11proto-core-dev libx11-dev libxml-simple-perl sun-java6-jdk gcc-multilib g++-multilib libc6-dev-i386 lib32ncurses5-dev ia32-libslib32z-dev lib32readline5-dev研发主机不能更新java，需要让IT安装sun-java6-jdk。
在命令行执行sudo dpkg-reconfigure dash 选择no，否则编译时会报一下脚本语法错误编译的过程中https:///xwiki/bin/QAEP/和版本的release notes中都有介绍，首先source build/envsetup.sh，然后choosecombo选择需要的选项，最后make或make –j4。
eMMC下载工具使用说明1.刷机前请仔细阅读以下教程，（如果是忘记密码的，可以通过恢复出厂设置就行了）2.刷机前要保证电池有20%以上的电量,请勿将可移动磁盘格式化，刷机过程中注意不能中断，操作失误有可能主板烧坏3.先把工具打开：4.在里面找下面的文件：将它打开：5. 设置软件路径在主界面最下方点击‘浏览’找到本地软件位置，注意选择到最底层，然后点击‘确定’即可3安装驱动※先将平板电脑完全关机（如果平板的指示灯是亮的，在平板边上有个“RESET ”针孔，可拿针类按到里面的复位键将指示灯关灭），然后按住加减两个键不 放手，再插数据线，（首先数据线另一端插台式电脑）,然后台式电脑上面会弹出来一个可移动磁盘，提示你安装驱动，然后按照以下步骤操作就可以了这里选择你下载好的固件，3. 4.这时驱动就安装成功了此盘要改成电脑弹出来的“可盘移动磁盘”一样的名称，比如弹出来的是“G”盘，则这里改成“G”盘即可，如果弹出来的是“H”，则在下载1直接点下载即可磁盘序号对应下载通道序号，注意一一对应。
磁盘1-4后面的编辑框内需要输入逻辑盘符，比如将进入下载模式的平板接上电脑，显示移动磁盘的逻辑盘符是“H”，则在磁盘1后的编辑框内改成输入H。
逻辑盘符并不是固定的，取决于电脑识别设备的快慢。
工厂需要注意这一点，当下载过程中出现异常要能判断出现异常的板子。
6.查看磁盘序号：接入电脑后，打开我的电脑，就能看到对应的逻辑盘符：7.设置软件路径在主界面最下方点击‘浏览’找到本地软件位置，注意选择到最底层，然后点击‘确定’即可。
8.开始下载确认好磁盘序号后，点击相应下载通道开始进入下载，直至完毕。
下载完成后，断开USB，开机即可。
注意事项：1.升级过程中，请不要断开USB连接，否则会造成设备系统损坏，无法开机；2.升级固件一定要放在英文命名路径下，否则工具无法识别；3.升级完成后，请按“RESET”键恢复系统，然后开机。
高通智能机下载平台操作指南
一、安装程序
1、手机开机安装程序，选择驱动“C:\QCUSBNetworkCombo\Qualcomm”，先把4个串口驱动安装好。
2、先找到软件安装文件“”，打开里面压缩包“”，解压到当前文件，把里面文件夹内的“”文件夹拷贝到C盘根目录下。
3、进入C:\Qualcomm\QRD\Setup，运行“”后，在跳动光标处输入‘YES’按Enter回车。
4、之后出现任何界面一直点“OK”，直到出现按任意键结束字样，按键盘空格
键后会自动退出。
二、调试
1、QSPR调试：
A、先把软件升级辅助工具“”，放到D盘根目录
下，并在D盘根目录下新建存放软件文件夹，如“”。
B、用户操作权限注册，先运行“”，运行完成后，再注销电脑一次。
C、运行桌面生存图标“”，选择工具引导路径：C:\Qualcomm\QRD\XTT\SWDownload\7627A\QRD_7627A_SoftwareUpgrade_NAND
D、内部调试按图示，（在内文档内看不清，可以选择另存图到桌面放大看）。
E、再调试如下图步骤，完成后点保存，再退出，QPSR调试完成
三、 QMSCT调试
进入开始菜单，选择QMSCT，再点击“”，按图片标注调试（调试串口时要把选上，把串口改好后，再保存，再取消打勾），所以项目调试好保存后再退出，每次更改软件选择软件后，必须存盘后，把QMSCT主程序关掉，再重新打开，手机开机插上数据线后就能自动下载，完成后会显示PASS，完成时间大楖在2：30---3：40.。
Title 高通驱动安装及工具使用Page No. 1 Of 25一．USB驱动安装：将手机开机，用数据线将手机与电脑连接。
要保证在安装驱动过程中手机能一直保持开机状态。
安装驱动时可在设备管理器上看到驱动安装状态（右键单击‘我的电脑’----左键单击‘管理’栏----在计算机管理中找到设备管理器并单击就可看到）。
手机连接电脑，当电脑识别这个外设时如如下图1示：图 1同时电脑会提示安装设备驱动，选择指定列表位置安装，如图2红圈标注：图2Title 高通驱动安装及工具使用Page No. 2 Of 25图2中单击下一步后会弹出图3提示框，选择指定位置寻找（红圈所示），然后点击‘Browse’指定驱动位置如图4所示。
目前高通USB驱动文件夹默认是【30_USB_Driver----WinXP---checked】图3图4选择好驱动地址后点击OK就开始安装驱动了，如图5所示：Title 高通驱动安装及工具使用Page No. 3 Of 25图5当出现图6所示提示框，点击continue Anyway继续安装：图6Title 高通驱动安装及工具使用Page No. 4 Of 25安装驱动时会连续提示安装3次，每次都点击continue Anyway图7图8当驱动安装完成后，在设备管理器里找到端口和调制解调器就表示安装成功了，如图9所示：Title 高通驱动安装及工具使用Page No. 5 Of 25图9二．QPST安装安装了USB驱动只是手机与PC间能通讯，要使手机能与高通工具实现连接还需要安装QPST并加入端口才行。
找到QPST安装文件QPST.2.7.362,如图10双击setup开始安装：图 10开始安装如图11，点击install:Title 高通驱动安装及工具使用Page No. 6 Of 25图 11图 12安装到如图13所示，点击‘Next>’：图 13Title 高通驱动安装及工具使用Page No. 7 Of 25 到图14选择‘I Agree’并点击‘Next>’：图 14然后会弹出图15界面，选择‘Everyone’再点击‘Next>’：图 15进行到图16继续点击‘Next>’：Title 高通驱动安装及工具使用Page No. 8 Of 25图 16安装继续进行中：图 17安装完成，如图18：Title 高通驱动安装及工具使用Page No. 9 Of 25图 18安装完成后，点击快捷方式图标，并在‘ports’栏中找到识别的USB端口，这样就能用高通工具对手机进行控制了。
高通工具使用指导书文档密级内部学习高通工具使用指导书（QXDM、QPST、QCAT）作者：白志伟日期：2015.5.29华锐通讯科技有限公司高通工具使用指导书文档密级内部学习目录1.版本路径 (3)1.1 QXDM 路径 (3)1.2 QPST路径 (3)1.3 QACT 路径 (3)2. QPST 的使用 (3)2.1 QPST简介 (3)2.2 QPST 安装 (3)2.3 QPST使用 (6)2.3.1 QPST configuration (6)2.3.2 EFS Explorer (7)2.3.3 software download (9)2.3.3 QCNview (20)2.3.4 memory debug application (21)2.3.5 service programming (22)2.3.6 PRL editor (27)3. QXDM的使用 (28)3.1 QXDM简介 (28)3.2 QXDM 安装 (28)3.3 在线激活QXDM (29)3.4 QXDM使用 (30)3.4.1 com口连接 (30)3.4.2 log窗口（快捷键F1） (32)3.4.3 message窗口（快捷键F3） (32)3.4.4 item 窗口（快捷键F11） (33)3.4.5 设置log view configuration (33)3.4.6 设置message view configuration (38)3.4.7 log过滤 (43)3.4.8 mach item 查找log (45)3.4.9 log保存 (45)3.4.10 log自动保存 (46)3.4.11 command 命令输入框 (46)3.4.12 nv browser (47)3.4.13 status 查看设备网络状态 (47)3.4.14 item replay (48)3.4.15 清空log (48)3.4.16 查看WCDMA网络搜网状态 (49)3.4.17 查询WCDMA当前收发功率 (49)3.4.18 查看终端注册到WCDMA网络状态 (50)3.4.19 查看功控信息 (50)华锐通讯科技有限公司高通工具使用指导书文档密级内部学习3.4.20 ppp extractor功能 (51)3.4.21 evdo搜网状态 (52)3.4.22 查看evdo注册网络信息 (52)4.3.23 EVDO连接态注册信息查看 (52)4.3.24查看lte 信号强度 (53)4.3.25查看小区重选 (53)4. QCAT 简介 (54)1.版本路径1.1 QXDM 路径\\192.168.99.240\software\Qualcomm\Software Tools\QXDM Software Code1.2 QPST路径\\192.168.99.240\software\Qualcomm\Software Tools\QPST Software Code1.3 QACT 路径\\192.168.99.240\software\Qualcomm\Software Tools\QACT Software Code每个工具都需要获取最新的版本进行安装2. QPST 的使用2.1 QPST简介QPST是高通公司开发的一套软件，该工具可以对设备的内部参数进行读写和操作,用于使用高通平台的设备的EFS管理、图像捕捉、软件下载等。
