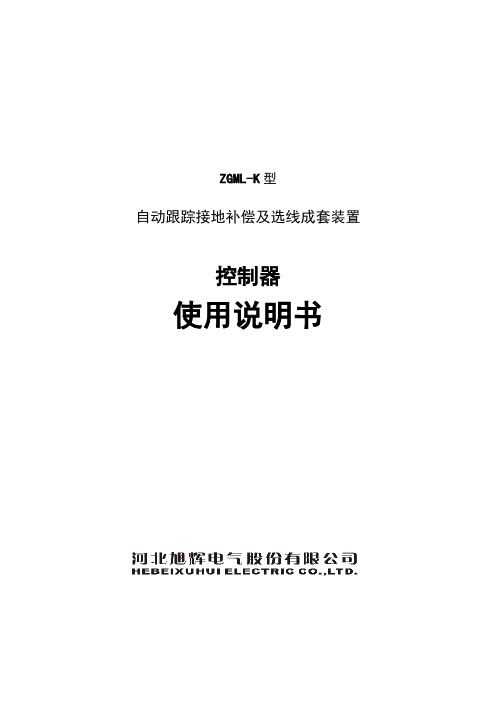

ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
消弧线圈成套装置使用说明(t k)(总17页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安装使用说明书型自动补偿消弧线圈成套装置第 2 页共 16 页一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
SC-XHDCZ型调匝式消弧线圈自动跟踪补偿成套装置使用说明书保定双成电力科技有限公司目录一、概述 (1)二、产品特点 (1)三、产品型号说明 (2)四、性能指标 (2)五、工作原理 (2)六、装置总体构成 (4)（一）接地变压器 (5)（二）调匝式消弧线圈 (5)（三）微机控制器 (5)（四）阻尼电阻箱 (9)七、接地选线单元 (9)八、并联中电阻 (10)九、控制器操作说明 (11)十、控制器接线 (21)十一、成套装置选型 (23)十二、成套装置安装 (23)十三、订货须知 (25)十四、产品保修 (25)一、概述对于不同电压等级的电力系统，其中性点的接地方式是不同的，根据我国国情，我国6~66kV配电系统中主要采用小电流接地运行方式。
为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。
由于中性点经消弧线圈接地的电力系统接地电流小，其对附近的通信干扰小也是这种接地方式的一个优点。
以前我国电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网的电容电流，其主要缺陷表现在以下两个方面：（1）调节不方便，需要装置退出运行才能进行调节。
（2）判断困难，无法对系统运行状态做出准确判断，因此很难保证失谐度和中性点位移电压满足要求。
我公司所研制生产的SC-XHDCZ调匝式消弧线圈装置，该成套装置采用标准的工业级计算机系统，总线式结构，多层电路板设计，全彩色大屏幕液晶屏，全汉字显示。
具有运行稳定可靠、显示直观，抗干扰能力强等特点，同时系统具有完善的参数设置及信息查询功能。
该系统克服了以前各消弧线圈装置调节范围小的缺陷，能够进行全面调节。
该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线准确、迅速。
本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿企业的变配电站，适用电压等级6~110KV，是老式消弧线圈理想的更新换代产品，同时也是新建变电站接地补偿及选线装置的首选配套产品。
TSH2007-XH型消弧线圈自动调谐成套装置使用说明书北京拓山电力科技有限公司目录一.概述 (3)二.机电参数 (3)1.控制器 (3)2.接地变及消弧线圈 (4)三.环境条件 (4)1.接地变、消弧线圈等一次设备 (4)2.控制器 (5)四.型号说明（略） (5)五.成套装置构成 (5)1.总体构成 (5)2.Z型接地变压器 (6)3.调匝式消弧线圈 (7)4.8421并联电抗器组合式消弧线圈 (8)5.自动调谐控制器 (9)6.控制屏 (10)六.成套装置工作原理 (11)1.自动调谐原理 (11)2.单相接地选线原理 (12)3.母线分段运行或并列运行的控制方式 (14)七.控制器操作说明 (15)1.性能特点 (16)2.自动、手动状态 (16)3.正常运行状态 (16)4.接地故障状态 (17)5.成套装置的系统状态显示 (18)6.系统操作说明（略）.......................................................................................................... 错误！未定义书签。
八.安装调试注意事项.............................................................................................................. 错误！未定义书签。
1.现场准备.............................................................................................................................. 错误！未定义书签。
2.开箱检查.............................................................................................................................. 错误！未定义书签。
BET-XHG消弧消谐选线及过电压保护综合装置说明书目录一、产品概述 (2)二、技术参数 (3)三、型号说明 (4)四、主要元件及其作用 (4)五、工作原理及基本功能 (8)六、维护注意事项 (9)七、设计图标 (10)八、订货须知 (10)九、售后服务 (10)BET-XHG消弧消谐选线及过电压保护综合装置一、产品概述随着社会发展，电力系统的安全运行及供电的可靠性已显得越来越重要。
长期以来，我国6~66KV的配电网大多采用中性点不接地运行方式。
这种运行方式在单相接地时允许短时间带故障运行，因而大大提高了系统的供电可靠性。
但随着城乡电网的扩大及电缆出线的增多，系统对地电容电流急剧增加，单相接地后流经故障点的电流较大，电弧不易熄灭，容易产生间歇性弧光接地过电压，同时由于电磁式电压互感器铁芯饱和时容易引起谐振过电压，导致事故跳闸率明显上升。
我们公司研制开发的BET-XHG消弧消谐选线及过电压综合装置，该装置原理新颖，功能完善，自动化程度高，其在安装维护、可靠性、控制功能等方面国内领先。
快速消除接地电弧及弧光过电压、铁磁谐振，采用瞬间增大电流法准确选出接地线路。
可广泛适用于我国电力、冶金、化工、煤炭和石油等行业的3~35KV配电网中。
BET-XHG消弧消谐选线及过电压保护综合装置的主要功能本装置是利用智能控制、过电压限制技术和单相开关等组成一套自动控制系统。
采用瞬时改变系统参数和短接母线上的PT开口三角绕组，消除谐振；采用限制故障相的恢复电压幅值及恢复电压的上升速度，消除弧光接地；采用短时增大故障线路的零序电流，增加接地保护的选择性，从而准确的查找并切除故障线路。
技术先进，运行可靠。
其主要功能如下：1）替代电压互感器柜，并提供电压检测信号。
2）具有过电压保护功能，能将大气过电压和操作过电压限制到较低的电压水平，保证了电网及电气设备的绝缘安全，使因过电压引起的事故大为减少。
3）替代消弧线圈，能够快速消除间歇性弧光接地故障，抑制间歇性弧光接地过电压，防止事故的进一步扩大，降低线路的事故跳闸率。
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
消弧线圈及选线装置操作说明
1设备投退、开关顺序：
1.1 投运顺序：先送消弧线圈一次本体部分，再送控制屏电源。
控制屏送电前，先将选线装置电流端子（I01—I30，三排端子）插入。
1.2 停运顺序：先停控制器及控制屏电源，再停消弧线圈一次本体。
控制屏停电后，要将选线装置电流端子（I01—I30，三排端子）拔出。
2 PT开口电压选择操作：
2.1 当1#PT投入运行，2#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）断开状态；
此时1#消弧采集1#PT开口电压。
2.2当2#PT投入运行，1#PT退出运行时，1#消弧投运：
将1#消弧线圈控制屏中的PT开口选择开关（1#空开）闭合状态；
此时1#消弧采集2#PT开口电压。
2.3当1#PT投入运行，2#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）闭合状态；
此时2#消弧采集1#PT开口电压。
2.4当2#PT投入运行，1#PT退出运行时，2#消弧投运：
将2#消弧线圈控制屏中的PT开口选择开关（2#空开）断开状态；
此时2#消弧采集2#PT开口电压。
3注意事项
系统母线联络运行时，消弧线圈只能投入一套运行。
