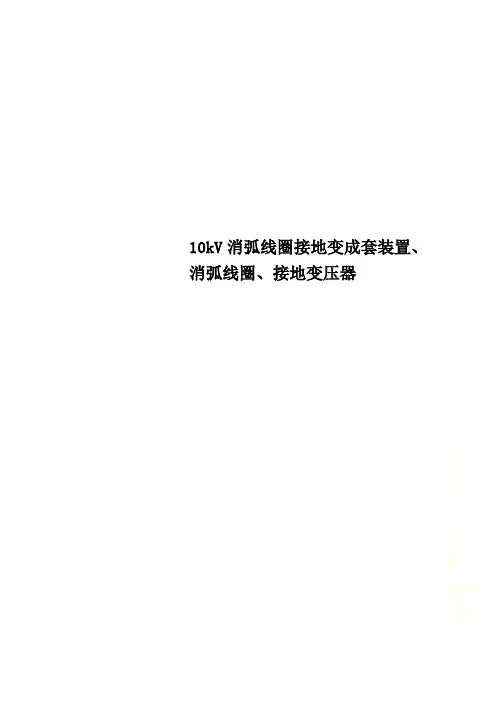

10kV消弧线圈接地变成套装置、消弧线圈、接地变压器（20015年版）10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范（编号：1013001/002/003-0010-00）本规范对应的专用技术规范目录序号名称编号110kV消弧线圈接地变成套装置1013001-0010-01210kV接地变压器1013002-0010-01310kV消弧线圈1013003-0010-01标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。

投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。

“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。

XK消弧线圈自动控制成套装置使用说明书

XK消弧线圈自动控制成套装置使用说明书

2
消弧线圈自动控制及接地选线成套装置使用说明书
图 2 控制器面板图
²
接地变压器
对于 35kV、66kV 配电网，变压器绕组为 Y 接法，有中性点引出，变压器零 序阻抗较低时可不用接地变。对于 6kV、10kV 配电网，因变压器绕组为Δ接法， 需要用接地变压器制造中性点，以便加装消弧线圈。为降低零序阻抗，接地变压 器一般采用 Z 形接线，并可带适当的二次容量以代替站用变。
² ²
消弧线圈 阻控箱
装置特点
XK 型自动控制器（以下简称本装置）具有以下特点：
²
一机多能，根据不同的消弧线圈（调匝式、调容式和相控式） ，本装置具有接 地预补偿和实时补偿两种补偿模式可供用户选择。在消弧线圈控制器的“消弧 设定”菜单中，如图 3 所示，可以对消弧线圈的出厂类型进行设定，客户在签 订合同时，一定要注明消弧线圈的类型。由于一次设备的不同，中心控制屏的 接线存在较大的区别。
技术指标
² ² ² ² ² ² ² ² ²
环境温度：-10℃～+45℃ 大气压力：80～110kPa 环境湿度：90%（25℃） ，50%（40℃） 工作电压：交流 220V，允许偏差－20%～＋15% 直流：220V/110V±10% 功率损耗：<100W 通讯接口：RS-232/RS-422/RS-485 通讯规约：内置 CDT、ISA、MODBUS 等十多种规约 电容电流测量误差：2%，最小 1A 残流范围：≤3A（相控式消弧线圈≤1A）
XK 型消弧线圈自动控制及接地选线成套装置
使用说明书
Ver1.0
上海鹏起电气有限公司
目
录
引言 .................................................................................................1 系统组成 .........................................................................................2 装置特点 .........................................................................................3 技术指标 .........................................................................................4 型号说明 .........................................................................................5 一般使用条件 .................................................................................5 菜单结构 .........................................................................................5 菜单项说明 .....................................................................................6 联机运行 .......................................................................................11 选线 ...............................................................................................12 录波 ...............................................................................................13 运行维护注意事项........................................................................14 总则 ...............................................................................................14 正常运行时注意事项....................................................................14 系统单相接地时注意事项............................................................16 装置异常时注意事项....................................................................17 维护注意事项 ...............................................................................17 电容电流估算 ...............................................................................18 订货说明 .......................................................................................20

消弧线圈自动调谐成套装置说明书

消弧线圈自动调谐成套装置说明书

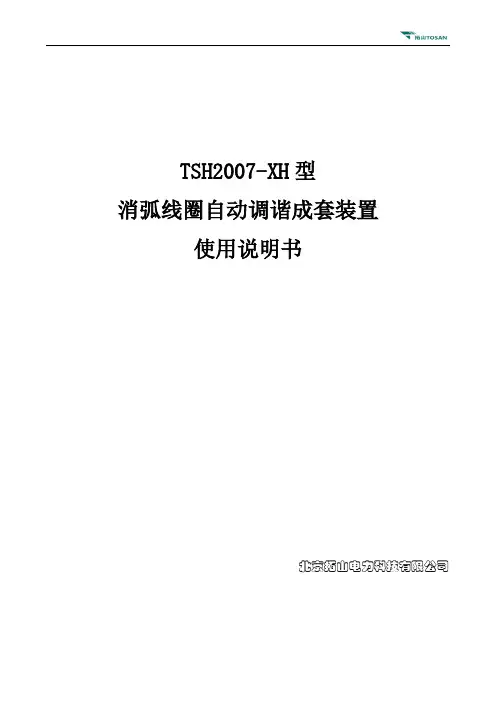

TSH2007-XH型消弧线圈自动调谐成套装置使用说明书北京拓山电力科技有限公司目录一.概述 (3)二.机电参数 (3)1.控制器 (3)2.接地变及消弧线圈 (4)三.环境条件 (4)1.接地变、消弧线圈等一次设备 (4)2.控制器 (5)四.型号说明（略） (5)五.成套装置构成 (5)1.总体构成 (5)2.Z型接地变压器 (6)3.调匝式消弧线圈 (7)4.8421并联电抗器组合式消弧线圈 (8)5.自动调谐控制器 (9)6.控制屏 (10)六.成套装置工作原理 (11)1.自动调谐原理 (11)2.单相接地选线原理 (12)3.母线分段运行或并列运行的控制方式 (14)七.控制器操作说明 (15)1.性能特点 (16)2.自动、手动状态 (16)3.正常运行状态 (16)4.接地故障状态 (17)5.成套装置的系统状态显示 (18)6.系统操作说明（略）.......................................................................................................... 错误！未定义书签。

八.安装调试注意事项.............................................................................................................. 错误！未定义书签。

1.现场准备.............................................................................................................................. 错误！未定义书签。

2.开箱检查.............................................................................................................................. 错误！未定义书签。

邯郸市星瑞自控设备 消弧线圈 说明书

邯郸市星瑞自控设备 消弧线圈 说明书

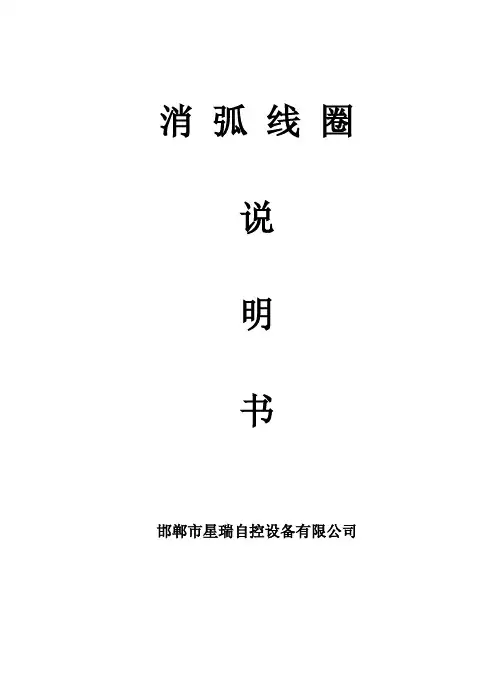

消弧线圈说明书邯郸市星瑞自控设备有限公司一、概述随着配电网的发展以及电力电缆线路的增多，不接地系统电容电流急剧增大，严重威胁着安全生产。

为此，按现今执行的 DL/T620-1997行业标准和GB50070-94国标规定对3-10KV 和35KV、66KV中性点不接地系统，在单相接地电容电流超过以下规定值时应采用消弧线圈接地方式。

1、3-10KV钢筋混凝土或金属杆塔架空线路构成的系统和所有35KV、66KV系统：10A。

2、3-10KV电缆构成系统：30A。

消弧线圈的主要作用是：在电网发生单相接地时产生电感电流以补偿电网的对地电容电流，使故障点的接地电流变为数值显著减小的残余电流；降低了接地电弧过零熄灭后故障相电压恢复的初速度，延长了故障相电压的恢复时间，并限制了恢复电压的最大值，避免了接地电弧的重燃，达到彻底熄弧的目的。

我公司自主研发的自动跟踪补偿装置,用嵌入式工控机PC104作为控制核心，大屏幕真彩LCD显示器及大容量电子硬盘作为信息存储介质；针对消弧线圈自动调谐，在Windows平台下专门设计的应用软件，全中文图形化操作界面，界面丰富、操作简单，系统运行参数一目了然；存储空间大、信息量大、运行环境可靠。

集小电流接地选线装置、接地故障波形记录功能及内过电压综合治理于一体的新型控制系统，成功解决谐振接地系统的实时在线电容电流监测、自动跟踪补偿、过电压抑制、多判据自动接地选线等多项技术难题。

二、主要特点1、我公司自动调谐接地补偿装置采用预调方式，正常运行时，消弧线圈已预调至系统所需补偿的电流档位，一旦系统接地，装置实现0秒输出，及时补偿电容电流，真正实现零响应。

2、为了减少故障点，使运行更加可靠，我公司率先采用了无源可控硅控制技术。

在消弧线圈的二次侧并上双向可控硅及保护电路，无需外界电源，由系统本身的电压来控制其通断，从而使装置的运行更加安全可靠，反馈速度更加快捷灵敏。

3、自动调谐接地补偿装置控制采用特殊的实时测量电容电流，改变了过去用调档来获取电容电流的方法，我公司的装置无须调档，就可准确测量电容电流的值。

THT-PXHK型说明书及通讯规约

THT-PXHK型说明书及通讯规约

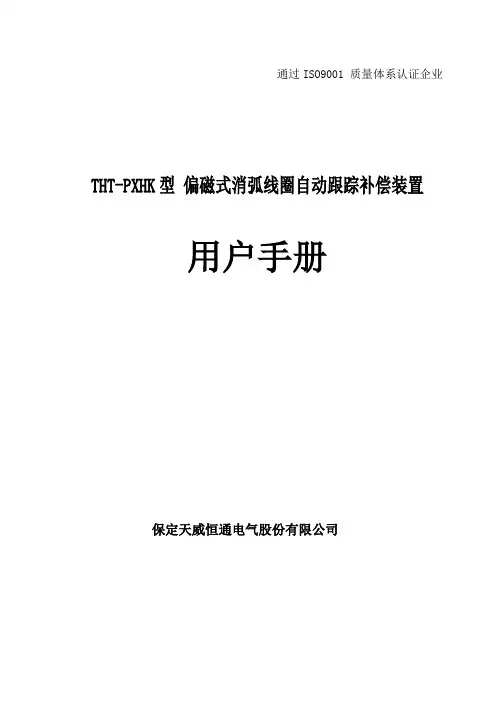

通过ISO9001 质量体系认证企业THT-PXHK型偏磁式消弧线圈自动跟踪补偿装置用户手册保定天威恒通电气股份有限公司THT-PXHK用户手册前言首先，祝贺并感谢您使用或准备使用保定天威恒通电气股份有限公司与上海交通大学联合研制的THT-PXHK型偏磁式消弧线圈自动跟踪补偿装置。

本套说明书共分为《THT-PXHK偏磁式消弧线圈自动跟踪补偿成套装置（V3000）技术使用说明书》、《THT-PXHK型偏磁式消弧线圈自动跟踪补偿装置用户手册》。

《技术使用说明书》是为用户和设计部门选型和设计及安装部门安装使用而编写的，重点说明消弧线圈的选型和接线方面的内容。

《用户手册》是为用户日常使用和维护使用而编写的，重点说明消弧线圈控制柜使用界面和操作以及故障处理和接线方面的内容。

您所看到的本手册为《用户手册》，虽然本套装置选型、接线比较简单，我们依然建议您在使用前仔细阅读本手册，以便使之更好的为您服务。

您可以顺序阅读本手册，也可以按目录检索您感兴趣的内容。

22THT-PXHK用户手册目录1 消弧线圈的作用 -----------------------------------------------2 THT-PXHK型偏磁式消弧线圈自动跟踪补偿装置的特点 --------――――- 2.1 偏磁式消弧线圈原理 -------------------------------------------2.2自动跟踪补偿系统的特点--------------------------------------3 THT-PXHK型偏磁式消弧线圈自动跟踪补偿装置概述 -----------3.1 成套装置型号说明 -------------------------------------------- 3.2 成套装置组成 ------------------------------------------------ 3.3偏磁式消弧线圈本体型号说明 -----------------------------------3.4 接地变压器型号说明 ------------------------------------------4 THT-PXHK偏磁式消弧线圈自动跟踪补偿成套装置使用说明 -------4.1 器件介绍 ---------------------------------------------------- 4.1.1 控制柜外形图 ---------------------------------------------- 4.1.2 控制柜的仪表盘 -------------------------------------------- 4.1.3 控制器 ---------------------------------------------------- 4.1.4 空气开关 -------------------------------------------------- 4.2 使用说明 ----------------------------------------------------4.3 维护说明 ----------------------------------------------------5 成套装置接线详述 ---------------------------------------------- 5.1 柜体外接线说明 --------------------------------------------- 5.2 补偿系统接线说明 ------------------------------------------- 5.2.1 6kV和10kV电压等级线路补偿系统接线说明 ------------------ 5.2.2 35kV和66kV电压等级线路补偿系统接线说明 ----------------- 5.2.3 发电机中性点补偿系统接线说明 -----------------------------33THT-PXHK用户手册1 消弧线圈的作用我国的城市电网及厂矿企业的中压系统，大部分为中性点不接地(即小电流接地)系统。

WXHK系列自动调谐及接地选线消弧线圈成套装置使用说明书资料

WXHK系列自动调谐及接地选线消弧线圈成套装置使用说明书资料

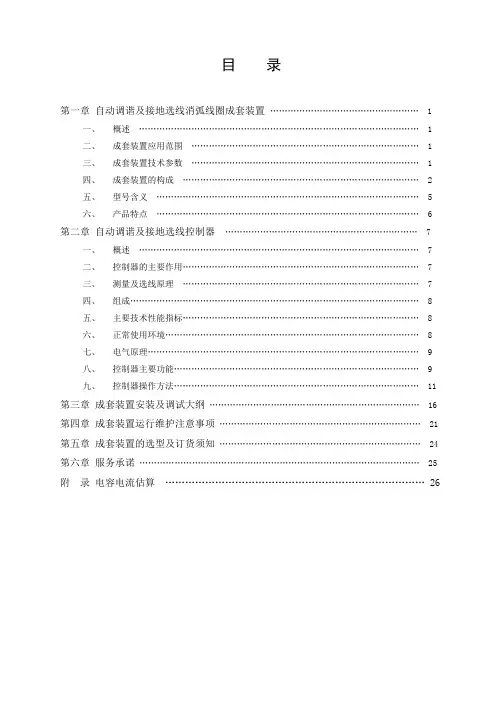

目录第一章自动调谐及接地选线消弧线圈成套装置 (1)一、概述 (1)二、成套装置应用范围 (1)三、成套装置技术参数 (1)四、成套装置的构成 (2)五、型号含义 (5)六、产品特点 (6)第二章自动调谐及接地选线控制器 (7)一、概述 (7)二、控制器的主要作用 (7)三、测量及选线原理 (7)四、组成 (8)五、主要技术性能指标 (8)六、正常使用环境 (8)七、电气原理 (9)八、控制器主要功能 (9)九、控制器操作方法 (11)第三章成套装置安装及调试大纲 (16)第四章成套装置运行维护注意事项 (21)第五章成套装置的选型及订货须知 (24)第六章服务承诺 (25)附录电容电流估算 (26)第一章自动调谐及接地选线消弧线圈成套装置一、概述电力系统中性点接地是防止系统运行事故的一项重要应用技术，目前常用的方式有直接接地、经低电阻接地、经低电抗接地、经消弧线圈接地等多种方式。

随着电力系统的规模越来越大，特别是电缆在配电网中的大量使用，系统电容电流大幅度增长，在这种情况下发生单相接地故障时，接地电容电流在故障点形成的电弧不能自行熄灭，同时，间歇电弧产生的过电压往往又使事故扩大，显著降低了电力系统的运行可靠性。

此时如果采用中性点经消弧线圈接地方式，将能够较好地解决这一问题。

因此，电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3-10kV 架空线路构成的系统和所有35，66kV电网当单相接地故障电流大于10A时，中性点应装设消弧线圈；3-10kV电缆线路构成的系统，单相接地故障电流大于30A时，中性点应装设消弧线圈。

中性点经消弧线圈接地也称为谐振接地，它利用消弧线圈产生的感性电流抵消单相短路时的容性电弧电流，从而自动消除电网的瞬间单相接地故障，而对于永久单相接地故障，因为电弧能够及时熄灭，从而避免了事故扩大。

因此，谐振接地方式在电力系统中得到了越来越广泛的应用。

消弧线圈K系列控制器使用说明书

消弧线圈K系列控制器使用说明书

ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。

具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。

控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。

除面板和调档控制板不同外，其余硬件全部通用。

产品具有良好的电磁兼容性，运行稳定，可靠。

软件采用模块化设计，可通过控制字选择不同的功能。

●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。

1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。

能适应各种消弧选线应用场合。

●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。

●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。

当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。

●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。

消弧线圈说明书

消弧线圈说明书

1

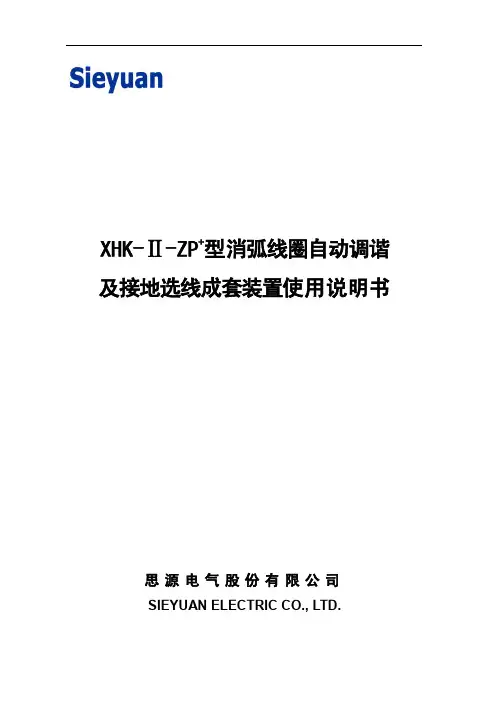

XHK-Ⅱ-ZP+型消弧线圈自动调谐及接地选线成套装置使用说明书
订货须知 -------------------------------------------------------------------------------------------------------------- 28 联系方式 -------------------------------------------------------------------------------------------------------------- 29 附录 1 电容电流估算 ---------------------------------------------------------------------------------------------- 30 附录 2 交联聚乙烯绝缘电缆接地电容电流的平均值 ------------------------------------------------------- 31 附录 3 无避雷线架空线单相接地电容电流平均值 ----------------------------------------------------------- 31 附录 4 部分油浸式消弧线圈的技术数据 ---------------------------------------------------------------------- 32 附录 5 部分干式消弧线圈的技术数据 ------------------------------------------------------------------------- 34 附录 6 部分油浸式接地变压器的技术数据 ------------------------------------------------------------------- 36 附录 7 部分干式接地变压器的技术数据 ---------------------------------------------------------------------- 38 附录 8 组合柜及控制器尺寸 ------------------------------------------------------------------------------------- 41

消弧线圈成套装置使用说明书(tk)

消弧线圈成套装置使用说明书(tk)

一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。

国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。

为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。

TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。

二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。

当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。

从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。

但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。

如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。

当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。

图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。

消弧线圈说明书

消弧线圈说明书
调匝 式、调容式 和调气隙由 于 补 偿速度 较 慢 一般采 用 预 调式， 也就 是根据 系统 的 电 容电流 的大 小将消 弧线 圈预调 至一 个 合适的挡 位 ，为了防 止系 统 谐振 在消 弧 线 圈回路 中串 接一个阻尼 电阻， 当系 统 发生单相 接 地时将电阻短 接让消 弧线圈提 供补偿电流 。而短接电 阻的时间是由 接触器动作 时间决定的。
1
1.HYT-PXH偏磁式消弧线圈自动跟踪补 偿及选线、消谐
综合成套装置概述
HY T -P XH偏磁式消 弧线 圈自动 跟 踪 补偿及 选线 成套装置适 用 于中 性点 不接 地的 各种 电压等 级的 电 力系统， 主要 用 来自动跟踪 系统 的电容 电 流 并在系 统发 生单 相接 地时及 时提 供 电感电流 进行 补 偿，使故障 点电 流迅速 减 小 到设定 值达 到消 弧的 目的。
然而 ，不论采用 哪一种形式 的 消 弧线圈 ， 都 给传统 的 接 地选线 方法 带来了 挑战 。 利 用五次 谐波 选线的 方法 理论上 讲是 可 以的，但 是 很多事实 证明 是 失败 的。因为 一个系统五 次谐波的含 量到底有多少 ，是否能够 检测的到都是 不一定 的，所以 用它作依据 也是不可靠 的。
为 了 彻底 解决 这 一难题，我 公司采用了 先 进 的ARM 9和DS P新技术 ， 利 用它 们采 样 速 度快和 运算 能力强 的优 势，在 线路 接 地瞬间的1 0 mS内（消 弧线 圈 尚未 起作 用 ） 锁定所 有线 路零序 电流 的信息 及零 序 电压信息 ， 运用小波 理论 从 中找 出故 障 线 路。
另外 ，由于消弧 线圈提供的 补 偿 电流只 要 是5 0Hz的 基 波 电流， 所以 对于谐 波含量较 大的系统来 说，即使是 全补偿，谐波 电流仍然会 使故障点燃起 电弧。 所以 ， 对 于这种 系统 要想从 根本 上消弧 必须上 谐波治理 或 者是消弧 线圈 和消弧 柜同时安装。

调容式消弧线圈说明书样本

调容式消弧线圈说明书样本

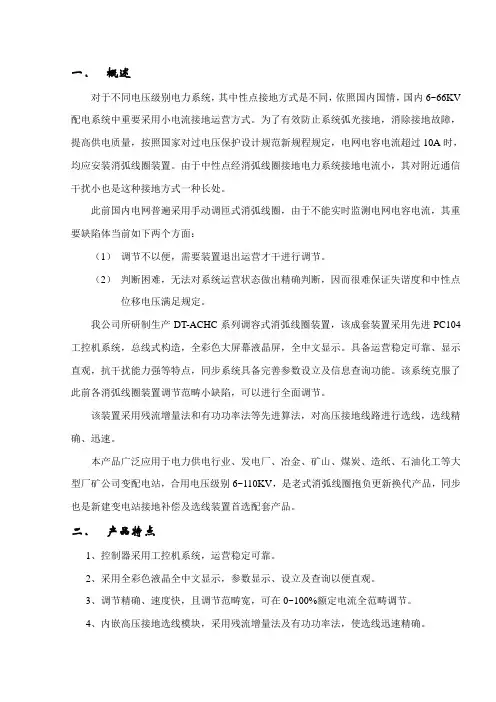

一．概述对于不同电压级别电力系统，其中性点接地方式是不同，依照国内国情，国内6~66KV 配电系统中重要采用小电流接地运营方式。

为了有效防止系统弧光接地，消除接地故障，提高供电质量，按照国家对过电压保护设计规范新规程规定，电网电容电流超过10A时，均应安装消弧线圈装置。

由于中性点经消弧线圈接地电力系统接地电流小，其对附近通信干扰小也是这种接地方式一种长处。

此前国内电网普遍采用手动调匝式消弧线圈，由于不能实时监测电网电容电流，其重要缺陷体当前如下两个方面：（1）调节不以便，需要装置退出运营才干进行调节。

（2）判断困难，无法对系统运营状态做出精确判断，因而很难保证失谐度和中性点位移电压满足规定。

我公司所研制生产DT-ACHC系列调容式消弧线圈装置，该成套装置采用先进PC104工控机系统，总线式构造，全彩色大屏幕液晶屏，全中文显示。

具备运营稳定可靠、显示直观，抗干扰能力强等特点，同步系统具备完善参数设立及信息查询功能。

该系统克服了此前各消弧线圈装置调节范畴小缺陷，可以进行全面调节。

该装置采用残流增量法和有功功率法等先进算法，对高压接地线路进行选线，选线精确、迅速。

本产品广泛应用于电力供电行业、发电厂、冶金、矿山、煤炭、造纸、石油化工等大型厂矿公司变配电站，合用电压级别6~110KV，是老式消弧线圈抱负更新换代产品，同步也是新建变电站接地补偿及选线装置首选配套产品。

二．产品特点1、控制器采用工控机系统，运营稳定可靠。

2、采用全彩色液晶全中文显示，参数显示、设立及查询以便直观。

3、调节精确、速度快，且调节范畴宽，可在0~100%额定电流全范畴调节。

4、内嵌高压接地选线模块，采用残流增量法及有功功率法，使选线迅速精确。

5、设有RS232及RS485通讯接口，可实现与上位机通讯，达到信号远距离传送。

6、可实现报警显示。

7、设有原则并口打印机，可实现数据打印，接地信息打印。

8、具备一控二功能，可实现同一系统内两套消弧线圈随系统运营状况自动变换。

XHK-II说明书(市南)

XHK-II说明书(市南)
为了解决上述问题，不少电网采用了谐振接地方式，即在中性点装设消弧线 圈，当发生单相接地时，由于消弧线圈产生的感性电流补偿了故障点的电容电流， 因而使故障点的残流变小，电网能够自然熄弧，防止事故扩大，消除事故隐患。 运行经验表明，消弧线圈对抑制间隙性弧光过电压及电磁谐振过电压、降低线路 的事故跳闸率、减少人身伤亡和设备的损坏都有明显的作用。因此新颁布的电力 行业标准 DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定： 3～10kV 架空线路构成的系统和所有 35kV、66kV 电网，当单相接地故障电流大于 10A 时，中性点应装设消弧线圈，3～10kV 电缆线路构成的系统，当单相接地故障 电流大于 30A 时，中性点应装设消弧线圈。
三、型号说明
X H K－Ⅱ □
□□
有载消弧线圈的档位数 系统额定线电压(kV) 有载消弧线圈的容量(KVA) 设计序号 控制装置 消弧线圈
四、XHK-Ⅱ成套装置的结构及组成原理
XHK-Ⅱ型自动调谐及选线成套装置组成原理如图 4.1 所示,包括以下七个部 分。
4-1．接地变压器
对于 66KV、35KV 配电网，变压器绕组通常为 Y 接法，有中性点引出，不需 要使用接地变压器。对 6、10KV 配电网，变压器绕组通常为△接法，无中性点引 出，这就需要用接地变压器引出中性点，接地变压器的一次侧设有无励磁调压。
xhk型消弧线圈自动调谐及选线成套装臵避免了同类装臵的不足之处独创性采用人工智能视在功率零序阻抗变化谐波变化五次谐波等多种选线方式进行选择极大提高了选线的准确性尤其是人工智能方式它采用大容量数据库方式能从以往的故障中取得有益经验达到自学习功能随着系统运行时间的增加系统故障选线将越来越准确某供电局将xhk型消弧线圈自动调谐及选线成套装臵与国某牌的接地选线装臵接入同一系统实际接地测试xhk型消弧线圈自动调谐及选线成套装臵选线准确率100该方法已获得国家知识产权局批准的专利专利号

ZY-XHK-I型消弧线圈成套装置使用说明书

ZY-XHK-I型消弧线圈成套装置使用说明书
ZY-XHK-I 型消弧线圈接地选线成套装置
使用说明书
Ver2.0
广东中钰科技有限公司
消弧线圈接地选线成套装置使用说明书
目录
引言 ............................................................................... ....................................................2 系统组成 .................................................................... .......................................................3 技术指标 ..................................................................... ......................................................5 型号说明 ...................................................................... .....................................................6 一般使用条件 ............................................................... ....................................................6 订货说明 .................................................................... .....................................................14 运行维护注意事项 ..................................................... ....................................................15
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

消弧线圈成套装置使用说明t k公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。

国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。

为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。

TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。

二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流IL 补偿接地电容电流IC，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。

当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。

从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。

但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。

如何来解决这一矛盾呢方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。

当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。

三、装置特点与主要技术指标装置特点更高的安全性阻尼电阻串联在消弧线圈的出线侧，可有效避免系统的谐振过电压。

更优的电容电流测量及跟踪方法：电流的测量精度在2% 以内，并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数，完全避免由于测量通道误差和变化带来的测量结果和跟踪的不稳定。

更高的可靠性装置采用STM32F103ZET6芯片作为核心控制器，采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计，保证系统的高可靠性。

录波功能对单相接地发生时中性点电压和中性点电流进行录波，并支持历史数据查询和录波数据的输出。

控制系统模块化控制单元最大可支持两母段。

控制单元的各功能模块均设计成独立插件，根据用户的需求进行配置。

操作更方便控制器操作采用示波器设计风格，简单明了。

同时支持手动操作。

配置液晶显示触摸屏，系统运行状态一目了然。

更完备的历史数据记录、查询和导出查询功能可方便地查看系统的运行状况，记录接地录波数据。

这些历史数据还可以通过USB 接口方便的导出。

灵活的通讯方式控制器有RS-232、RS-485 串行接口及通讯组件，可作为一个子站接入各种综合自动化系统，具有遥测、遥信、遥控功能。

自诊断功能系统有自诊断功能，及时发现装置本身的异常，并告知用户。

主要技术指标适用电压等级6、10、35、66kV；消弧线圈调节深度（补偿电流上、下限之比）；补偿电流分级可调，最大级数30；中性点电流分辨率小于50mA；补偿电流谐波含量小于1%；电容电流检测精度小于2%；录波采样率9600Hz；对电容电流小于100A的电网，接地残流无功分量小于2A，对电容电流小于200A的电网，接地残流无功分量小于5A；对接地时间大于2s的稳定接地现象，接地选线装置选线准确率100%；选线路数单台最大48路；一台控制器最大可以控制2台消弧线圈并联运行。

工作电源：AC220V±10% 50Hz或DC220V±10%、DC110V±10%；电源容量： 65W。

机箱外形尺寸：控制单元机箱：19”×4U×178mm（宽×高×深）。

装置使用条件：环境温度：-25℃～+55℃；（低于25度协议中需注明）湿度：≤90%；且无导电尘埃存在；大气压力：80～110Kpa；海拔高度不超过1000米；（高于1000米海拔需注明）安装场所：室内不含腐蚀金属及绝缘的气体和蒸汽；无剧烈震动和强烈颠簸及地面水平度不超过5度。

装置的典型配置序号设备名称型号规格单位数量备注1 干式消弧线圈XHDCZ-630/ 台 12 接地变压器DKSC-700/ 台 13 空气有载开关MFK I120 台 1 可选真空有载开关4 控制器装置TK-XH 套 1 选线、录波功能可选5 控制屏PK-10 面 16 阻尼电阻器RNK-10 台 17 电压互感器JDZ-10 只 18 避雷器HY5WZ-17/45 只 19 并联中电阻（含单极接触器）套 1 推荐选用10 单极隔离开关GN19-12/400A 台 111 箱体户内尺寸3000*2000*2400户外尺寸3200*2200*2600套 1 可选12 辅材含电缆等套 1四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。

（注：若带选线功能，可选择小电流接地选线或并联中电租选线两种选线方式）型号说明接地变压器对于没有中性点的电网，利用接地变压器为电网提供人为的中性点。

接地变压器绕组采用Z接线方式，具有零序阻抗低、激磁阻抗大，功耗小等特点。

接地变压器可以设有次级绕组，兼作站用变压器为变电站提供动力照明电源，当接地变兼做所用变使用时，接地变的容量等于消弧线圈的容量加上所用变的容量，单独使用时，接地变的容量大于或等于消弧线圈的容量。

（如电网为星形结线方式时，成套装置接地变压器可省略）。

可调消弧线圈调匝式消弧线圈采用有载调压开关调节消弧线圈的抽头以改变电感值。

它可以在电网正常运行时，通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发零序电流互感器系统如需要选线，则需要装设零序电流互感器。

五、人机界面操作TK型自动跟踪补偿消弧线圈成套装置的配备"TFT-LCD触摸屏幕显示及菜单按钮，可方便实现人机界面操作。

功能键操作说明TK型自动跟踪补偿消弧线圈成套装置监控单元提供了两个区域功能键，每个区域功能健的分布及使用说明如下：1、【屏幕菜单主功能操作按键】区屏幕菜单主功能包括：查询、设定、打印、导出、手升、手降、急停共计7个主功能选项，其选择是通过触屏和对应的【数控键】实现的。

2、【数控键】区【数控键】区包含数字【0】～【9】、方向键【↑】、【↓】、【←】、【→】、复位键、取消键、以及确认键，用以实现参数选取、设定及确认功能。

有六个ＬＥＤ显示灯Ｌ1～Ｌ6,分别为运行灯，故障灯，1号接地指示灯，2号接地指示灯，母联指示灯，通讯指示灯。

人机界面及主菜单界面人机界面图人机界面主菜单界面描述1、主界面：默认的显示界面，主要包含如下信息：站所名称、中性点电压（折合到一次侧的值）、中性点电流、电容电流、接地残流、脱谐度、档位等参数；有查询、设定、打印、导出功能、手升、手降、急停等。

显示最多2个母线段与装置连接的状态信息。

运行信息：电网和装置正常运行，若电网当前已经停运和PT断线，显示界面显示“装置退出”。

接地：发生接地故障，对应的故障灯亮。

选线支路：如有选线，将选出的接地支路进行显示。

2、查询：查询功能：测量查询、接地查询（包括：接地线路、开始时间、结束时间等）、调档查询、清空查询。

3、设定：按设定后，首先输入密码，然后才能设定系统设置、1号消弧设置、2号消弧设置及选线设置、选线设置等。

系统设置：装置地址、通讯规约、波特率、日期时间、修改密码。

1、2号消弧设置:电压等级、调节方式、测量方式、补偿方式、档位级数、档位电流、残流下限、电压阀值。

选线设置：选线方式、线路编号、所属母线、CT变比、跳闸延时。

（1）设定档位级数为消弧线圈档位数，设置档位电流即消弧线圈的所有档位的电流。

对应调匝驱动板有拨码开关，拨码开关为二进制算法，分别为１、２、４、８、１６。

（2）测量方式：方式1为实时计算方法，方式2为谐振电压曲线法，方式3为谐振电流曲线法。

（3）补偿方式有过补、欠补、全补；正常情况下选择过补方式。

（4）线路编号设定母段1的为1001,1002，1003等，母段2的设为2001,2002,2003等，依次论推；对应的每个支路所属母线设定为1、2。

（５）电压等级有６ＫＶ、１０ＫＶ、３５ＫＶ、６６ＫＶ。

（6 ）装置地址设为01或02。

（7 ）调节方式有自动调节和手动调节。

开关柜过流保护的整定或熔断器柜的选型按照与接地变压器同容量的变压器整定方法处理；接地变压器、消弧线圈和电阻箱要就近放置，且它们之间的连线全部用铜排或铝排；阻尼箱的接地端与大地必须可靠连接；如有选线，保证各个支路的零序CT的极性一致；一个开关下引出两条出线时，若其末端不连在一起，应作为两条线路处理；一个开关下引出两条出线时，若其末端连在一起，按一条线路处理；现场调试装置安装接线完毕，正式投入运行前，要进行现场调试，步骤如下：1、检查线路a、查看系统一次侧接线，确认连线正确无误；b、查看阻尼箱内接线，确认无误；c、查看屏内接线，确认无误。

2、投运前控制器检测a、给控制屏送电b、更新配置文件将该站的配置文件用触摸屏和数控键更新，更新完毕后，查看配置，确认已经更新。

c、手动调档测试给有载开关电源（AC220V）送电，将调档方式设置为手动，从最低档上调档位，一直到最高档，然后下调档位，一直到最低档，确认档位调节无误，然后调档方式设为自动。

3、投运前投切阻尼电阻检测a、给阻尼箱（DC220V、AC220V）送电b、电压回路切电阻检测将屏内与PT柜及中性点电压信号线断开，给消弧控制器U0输入端加35V电压，查看确认阻尼回路可控硅是否动作，电压信号消失后可控硅是否断开。

七、装置定检维护定检维护项目装置的运行应有专人负责，其他人员请勿进行参数设定，操作人员应熟知控制器的使用方法，每次操作应有记录。

各参数经研究设定后应有记录，记录设定时间，设定值等，以便将来检查。

设定了参数若非需要请勿频繁变动。

运行中阻尼电阻控制器的电源必须保持接通，以保证阻尼电阻能可靠投切。

调匝消弧线圈每调一档需要10秒，在调档未完成前勿再次调节档位。

如监控界面发生异常，可尝试重新启动控制器。

对整套装置应定期进行检查，内容包括：交、直流电源检查，观察电源是否正常；显示参数检查，对比参数设定记录，看是否有变化；若消弧线圈在最大补偿电流档位运行，说明消弧线圈容量不能满足要求，应报有关部门及时处理；中性点位移电压是否超过15%相电压，档位输入是否正常；阻尼电阻、消弧线圈、接地变有无异常；动作检查，手动调节档位，检验动作是否正常，自动调节是否正常。
