一、技术条件1.1 总则1.1.1 本技术规范书仅限于国电库玛拉克河小石峡水电站发电机中性点消弧线圈柜项目。
它包括消弧线圈柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 供方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
并且对设备安装地点所在国家有关安全、环保等强制性标准，要求满足其要求。
1.1.3 招标技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较严格的标准执行。
1.1.4 合同签定后，供方应提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给买方，由需方确认。
1.1.5 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.1.7 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.8 除非得到需方的认可，供方提供的设备、材料及零部件均不包含对人体有害的物质。
1.1.9 供方提供的资料数据单位全部采用国际单位制。
1.1.10 本设备技术规范书未尽事宜，由供需双方协商确定。
2 技术要求供方应遵循的主要现行标准GB 4208 《外壳防护等级》GB191 《包装贮运标志》DL/T 620 《交流电气装置的过电压保护和绝缘配合》GB 311.1 《高压输变电设备的绝缘配合》GB8287.1 《高压支柱绝缘子第一部分：技术条件》IEC60815 《污秽绝缘子选用导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB/T13384 《机电产品包装通用技术条件》GB11022 《高压开关设备通用技术条件》GB11021 《电气绝缘的耐热性评定和分级》GB2706 《交流高压电器动热稳定试验方法》GB3906 《交流金属封闭开关设备和控制设备》承包人采用的标准应不低于国家标准以及有关部颁标准。
选用的标准，应是签订合同时颁布的最新版本。

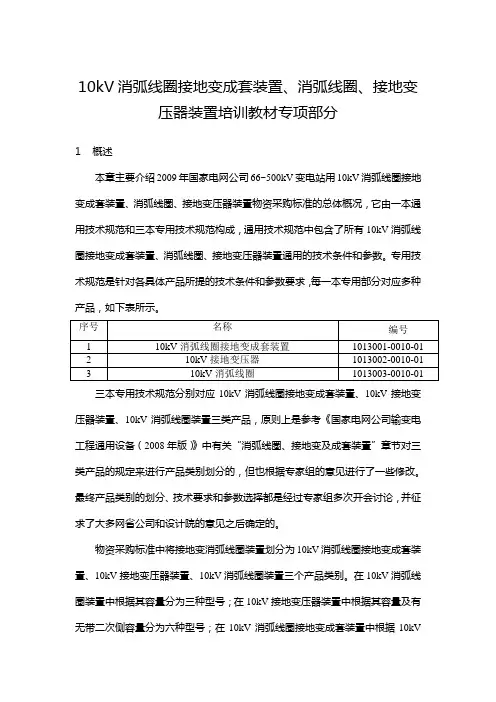

10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置培训教材专项部分1 概述本章主要介绍2009年国家电网公司66~500kV变电站用10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置物资采购标准的总体概况，它由一本通用技术规范和三本专用技术规范构成，通用技术规范中包含了所有10kV消弧线圈接地变成套装置、消弧线圈、接地变压器装置通用的技术条件和参数。
专用技术规范是针对各具体产品所提的技术条件和参数要求，每一本专用部分对应多种产品，如下表所示。
三本专用技术规范分别对应10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三类产品，原则上是参考《国家电网公司输变电工程通用设备（2008年版）》中有关“消弧线圈、接地变及成套装置”章节对三类产品的规定来进行产品类别划分的，但也根据专家组的意见进行了一些修改。
最终产品类别的划分、技术要求和参数选择都是经过专家组多次开会讨论，并征求了大多网省公司和设计院的意见之后确定的。
物资采购标准中将接地变消弧线圈装置划分为10kV消弧线圈接地变成套装置、10kV接地变压器装置、10kV消弧线圈装置三个产品类别。
在10kV消弧线圈装置中根据其容量分为三种型号；在10kV接地变压器装置中根据其容量及有无带二次侧容量分为六种型号；在10kV消弧线圈接地变成套装置中根据10kV消弧线圈装置容量分为三大种型号，再根据10kV消弧线圈装置三大种容量下分为七小种10kV接地变压器装置型号。
10kV消弧线圈装置、10kV消弧线圈接地变成套装置根据10kV消弧线圈装置的调节方式又分为三种。
在选择10kV消弧线圈装置、10kV消弧线圈接地变成套装置时，容量与调节方式应各选其一，不可或缺。
10kV消弧线圈装置的容量包括315、630、1000kV A三种。
10kV接地变压器装置的容量包括400/10.5-100/0.4kV（带二次侧容量）、700/10.5-100/0.4kV（带二次侧容量）、1100/10.5-100/0.4kV（带二次侧容量）、315/10.5、630/10.5、1000/10.5六种。

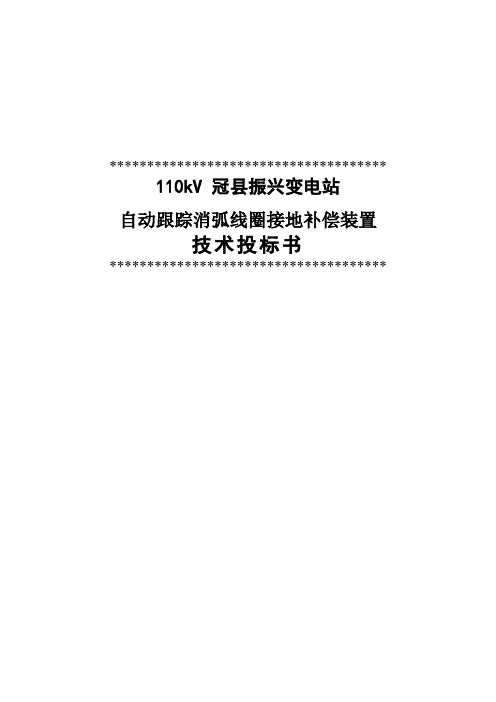

************************************* 110kV 冠县振兴变电站自动跟踪消弧线圈接地补偿装置技术投标书*************************************1、总则1.1本技术投标书适用于10kV系统消弧线圈成套装置。
它提出了接地变压器、消弧线圈本体及附属设备的功能设计、结构、性能、制造、试验、包装、运输和现场服务安装等方面的技术响应。
1.2 本技术投标书提出的是最低限度的技术响应。
凡技术规范书中未规定，但在相关设备的国家标准、机械和电力行业标准或IEC标准中有规定的规范条文，我方按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，保证满足其要求。
1.3 我方具备完整、有效的产品质量保证模式，已经取得ISO9000认证证书。
我方提供高质量的、完整的投标设备及附件，来满足工程设计、制造标准。
并提供良好的售后服务保障。
1.4如果我方没有以书面形式对本次招标文件技术规范的条文提出异议，则我方提供的设备完全符合技术规范书的要求。
如有异议，不管是多么微小,都在以“投标差异表”为标题的专门章节中加以详细描述。
1.5本技术投标书所建议使用的标准如与买方执行的标准不一致，我方按较高标准的条文执行或按双方商定的标准执行。
1.6中标后签订的技术协议经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。
1.7中标后签订的技术协议未尽事宜, 由买、卖双方协商确定。
2.遵循的主要标准DL／T620－1997 交流电气装置的过电压保护和绝缘配合GB311.1-1997 高压输变电设备的绝缘配合和高电压试验技术GB10229-1988 电抗器GB6450 干式电力变压器GB/T13499 电力变压器应用导则GB7328 电力变压器和电抗器的声级测定GB763-1990 交流高压电器在长期工作时的发热GB/T11022 高压开关设备和控制设备标准的共用技术要求GB11032 交流系统用无间隙金属氧化物避雷器GB10230 有载分接开关GB 4208-1993 外壳防护等级(IP代码)GB/T14549 电能质量公用电网谐波GB/T6451 电力变压器技术参数和要求GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB191 包装贮运标志GB/T 17626-1998 电磁兼容试验和测量技术GB/T15291－1994 半导体器件第6部分晶闸管JB/DQ2126-85 消弧线圈国家电网生[2004]634号文件《关于印发输变电设备技术标准的通知》中关于消弧线圈的技术要求。
1 消弧线圈并联小电阻接地 成套装置技术规范ICS备案号： Q/CSG中国南方电网责任有限公司企业Q/CSG ××××-2017目次1总则 (1)2规范性引用文件 (2)3消弧线圈类型 (3)3。
1按消弧补偿装置补偿电流的调节原理 (3)3.2按消弧补偿装置投入及退出补偿状态的方式 (3)3.3按一次设备绝缘介质 (3)4消弧线圈并小电阻成套装置基本功能和构成 (3)4.1基本功能 (3)4。
2装置构成 (4)4.3选线装置的配置............................................................................ 错误!未定义书签。
5使用条件 (4)5.1周围空气温度 (4)5.2海拔高度 (4)5.3风速要求 (4)5.4环境相对湿度(在25℃时） (4)5.5降雨量 (4)5.6雷暴日 (4)5。
7地震烈度 (5)5.8外绝缘 (5)5.9安装环境 (5)5.10控制器环境条件要求 (5)5.10.1正常工作大气条件 (5)5.10。
2对周围环境要求 (5)5。
10。
3储存、运输极限环境温度 (5)5。
11系统条件要求 (5)5.12控制器电源要求 (6)5.13成套装置接地要求 (6)6成套装置技术要求 (6)6.1消弧线圈并小电阻装置总体技术要求 (6)6.2 消弧线圈并小电阻控制逻辑要求 (8)6.2。
1小电阻投入 (9)6.2。
2小电阻退出 (9)6.2。
3小电阻投入失败的处理 (9)6.2。
4消弧线圈故障时小电阻的处理 (9)6。
2.5小电阻投入后接地故障未消失的处理 (9)6.2。
6对重合闸的处理 (9)6。
2。
7对间歇性接地故障的处理 (9)6。
2。
8 装置并列运行的处理 (9)6.3消弧线圈并电阻装置各部件技术要求 (9)6。
3。
1消弧线圈 (9)6。
3.2接地变压器 (10)6。
消弧线圈成套补偿装置技术规格书唐山东唐电气股份有限公司技术部目录1. 概述 (3)2. 供货范围 (3)3. 标准规范 (3)4.安装地点及环境条件 (5)4.1 安装地点 (5)4.2 环境条件 (5)5. 技术要求 (6)5.1主要技术参数： (6)5.2主要元器件及部件的性能要求 (7)5.2.1干式接地变压器 (7)5.2.2干式消弧线圈 (7)5.2.3 控制系统 (8)5.2.4其它 (9)5.3结构设计要求 (9)5.3.1结构 (9)5.3.2导线和配线 (9)5.3.3主电缆接线 (10)5.3.4其它 (10)6. 检验和试验 (11)7. 油漆 (13)8. 性能保证及拒收 (13)9. 包装和运输 (14)10. 卖方提供的图纸资料 (14)1. 概述本规格书提出了消弧线圈接地成套装置技术规格书设备设计、制造、检验与试验及包装运输等方面的技术要求。
此规格书为基本的功能性说明，仅包涵了买方对所购货物的总体要求，且对质量与性能的描述应看作是最低要求。
除非另有说明，本技术规格书所述的所有采购货物都应在特定的气候条件下连续工作，且性能参数符合规定。
2. 供货范围总降压站：消弧线圈接地成套装置：450kVA（其中：干式消弧线圈容量300 kVA，站用变容量 150 kVA），2套。
维护上述设备的专用工具；上述设备的安装、试车备品备件；投标方应另行提出两年运行备品备件的数量和价格，以便买方选择采购；投标方有责任在报价书内向买方提出必要的，而本规格书尚未涉及到的设备、材料、工具、仪表和其它设施。
供货商还应提供下列技术服务：现场安装技术指导；现场调试、试车指导；用户操作培训。
3. 标准规范消弧线圈接地成套装置的设计、制造和试验将按照以下标准、规范的最新版本进行。
GB标准：《电力变压器第1部分总则》GB 1094.1《电力变压器第2部分温升》GB 1094.2《电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.3《电力变压器第5部分承受短路的能力》GB 1094.5《干式电力变压器》GB1094.11《高电压试验技术第一部分：一般试验要求》GB/16927.1《电气装置安装工程电气设备交接试验标准》GB50150《电压互感器》GB1207《电流互感器》GB1208《电气继电器》GB/T 14598《电磁兼容试验和测量技术》GB/T 17626《电力变压器和电抗器的声级测定》GB1094.10《干式电力变压器技术参数和要求》GB/T10228《干式变压器负载导则》GB/T17211《电力变压器选用导则》GB/T17468《远动终端设备》GB/T 13729《外壳防护等级（IP代码）》GB4208IEC标准：《电力变压器第1部分总则》IEC60076-1《电力变压器第2部分温升》IEC60076-2《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》IEC60076-3《电力变压器第5部分承受短路的能力》IEC60076-5《电力变压器第10部分声级测定》IEC60076-10《干式电力变压器》IEC60076-11《电压互感器》IEC 60044-2《电流互感器》IEC 60044-1《外壳防护等级》IEC60529DL标准：《静态继电保护及安全自动装置通用技术条件》DL/T 478《交流电气装置的过电压保护和绝缘配合》DL/T 620《自动跟踪补偿消弧线圈成套装置技术条件》DL/T 1057按规定应进行强制3C认证的设备元件应有3C认证证书。
可修改编辑西坝110kV变电站增容改造工程35kV自动补偿消弧成套装置招标技术规范书成都市水利电力勘测设计院二0一0年七月精选word 欢迎下载一、总则1、本招标技术规范书适用于标称电压为35kV的自动补偿消弧成套装置的招标，招标产品是可以自动调节跟踪补偿的消弧线圈成套装置，一般由接地变压器、消弧线圈、就地控制柜、微机控制器四部分组成。
2、投标者应仔细阅读包括本招标技术规范书在内的招标文件中阐述的全部条款。
投标者提供的设备技术规格应符合本招标技术规范书提出的要求。
3、本招标技术规范书要求的工作范围包括：投标设备的设计、制造、工厂检验、包装、运输和现场服务。
4、卖方应提供高质量的、完整的投标设备及附件，以满足工程设计、制造标准。
5、本招标书提出的是最低的技术要求，并未列出一切技术细节，也未充分引述所有相关标准和规范的条文。
投标的产品应符合本招标书技术条件的要求及相关的国家标准、机械和电力行业标准。
6、卖方应获得ISO9001:2000资格认证，具备完整、有效的质量保证模式，投标设备已通过鉴定，并有相应的试验和鉴定报告。
投标设备应通过了动模实验，检验了其对系统各种单相接地情况的反应及接地选线的正确性，并提供相应的实验报告。
7、如卖方没有以书面形式对本技术条件提出异议，则意味者卖方提供的设备完全符合本技术条件和国家标准的要求；如有异议，无论如何微小，均应在投标书标题为“差异表”的章节中明确说明。
8、招标的设备数量及设备技术要求详见供货需求表。
二、遵循的主要标准DL/T620-1997 交流电气装置的过电压保护和绝缘配合GB 10229-88 电抗器GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-2003 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-2003 电力变压器第5部分承受短路能力GB 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 14549-1993 电能质量公用电网谐波GB/T 17626.2-1998 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.4-1998 电磁兼容试验和测量技术电快速脉冲群抗扰度试验GB/T 17626.5-1998 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T 17626.6-1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T 17626.7-1998 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T 17626.8-1998 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T 17626.9-1998 电磁兼容试验和测量技术脉冲磁场抗扰试试验GB/T 17626.10-1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T 17626.11-1998 电磁兼容试验和测量技术电压暂降、短时中断和电压变电抗扰度试验GB/T 17626.12-1998 电磁兼容试验和测量技术振荡波抗扰度试验GB 11032 交流系统用无间隙金属氧化物避雷器三、货物需要表35kV自动补偿消弧成套装置共1套，具体需求见下表：四、使用环境条件及主要技术要求：4.1使用环境条件4.1.1 安装地点：户外4.1.2 海拔高度：533m4.1.3 最高温度：+40℃最低温度：－3.2℃4.1.4 相对湿度：80%4.1.5 抗地震能力：能承受地震裂度为七度二级作用而不损伤水平加速度：0.2g 垂直加速度：0.1g作用条件：谐振，正弦，三周波4.1.6污秽等级：Ⅲ级爬电比距: ≥31mm/kV4.2系统运行条件4.2.1系统标称电压：35kV4.2.2最高运行电压：40.5kV4.2.3系统频率：50Hz4.2.4系统中性点接地方式：中性点经消弧线圈接地4.2.5系统不对称：2～3％4.2.6电网容性电流变化范围：0～50A4.3设备主要参数4.3.1成套设备额定参数4.3.1.1消弧线圈额定容量：1100 kVA4.3.1.2消弧线圈补偿电流变化范围：0～50A4.3.1.3电容电流测量误差：≤±2%4.3.1.4脱谐度：＜10%4.3.1.5残流：＜5A4.3.1.6安装点电网中性点位移电压应小于标称相电压的15%4.3.1.7单相接地故障时，成套设备应不超过20ms的时间内输出稳定补偿电流。
消弧线圈技术规范书1. 引言1.1 背景在高压电力系统中, 在发生瞬态或持续性短路事故时, 可能会发生弧光现象，造成损坏和危害，因此需要使用消弧线圈来限制和消除弧光。
1.2 目的本文档的目的是为了确保消弧线圈的设计、制造和应用符合相关技术规范，以确保其安全稳定运行。
2. 术语和定义在本文档中，以下术语和定义适用： - 消弧线圈 (Arc Suppression Coil) - 一种电力设备，用于限制和消除高压电力系统中的弧光。
- 瞬态短路事故 (Transient Short Circuit Fault) - 在电力系统中发生的短暂短路故障。
- 持续性短路事故 (Persistent Short Circuit Fault) - 在电力系统中发生的持续性（长时间）短路故障。
3. 技术要求3.1 设计要求消弧线圈的设计应满足以下要求： - 能够在高压电力系统中限制并消除弧光； - 具有足够的电磁能量存储能力； - 能够快速响应并吸收系统中的短路电流； - 具有结构紧凑、体积小、重量轻的特点； - 耐受系统短路电流和涌流冲击。
3.2 制造要求消弧线圈的制造应符合以下要求： - 采用符合相关国家标准的优质材料； - 制造过程应符合相关工艺规范； - 消弧线圈的绝缘能力应满足相关标准； - 应进行充分的测试和质量控制，确保产品质量。
3.3 安装和调试要求消弧线圈的安装和调试应符合以下要求： - 根据相关图纸和技术要求进行安装； - 确保消弧线圈与高压电力系统的正确连接； - 进行必要的绝缘测试和电气性能测试，确保安装质量； - 进行消弧线圈的调试，确保其正常工作并满足设计要求。
4. 维护和检修4.1 维护要求消弧线圈的维护应符合以下要求： - 定期进行绝缘检测，确保绝缘状态良好； - 定期进行电气性能测试，验证其工作状态； - 清洁消弧线圈表面，并检查连接部件的紧固情况；- 检查消弧线圈的绝缘材料，如发现老化或损坏，应及时更换；- 移除植被和杂物，确保消弧线圈周围的通风和散热。
光伏电站接地变压器及消弧线圈运行规程1、接地变压器消弧线圈系统在接入时必须有电源中性点，在其中性点上接入消弧线圈。
接地变压器的作用是在电力系统为△型接线或Y型接线中性点未引出时，用接地变压器构造成系统中性点。
接地变压器采用Z型接线的变压器，即ZN，yn11连接的变压器。
由于变压器高压侧采用Z型接线，每相绕组由两段组成，并分别位于不同相的两铁心柱上，两段线圈反极性连接，两相绕组产生的零序磁通相互抵消，故零序阻抗很低，同时空载损耗也非常小，变压器容量可以100%被利用。
用普通变压器带消弧线圈时，消弧线圈容量不超过变压器容量的20%，而Z型变压器则可带90%~100%容量的消弧线圈，可以节省投资。
接地变压器除可以带消弧线圈外，也可带二次负载，代替站用变。
在带二次负载时，接地变压器的一次容量应为消弧线圈与二次负载容量之和；接地变压器不带二次负荷时，接地变压器容量等于消弧线圈容量。
2、调匝式消弧线圈调匝式消弧线圈是在消弧线圈设有多个抽头，采用有载调压开关调节消弧线圈的抽头以改变电感值。
在电网正常运行时，微机控制器通过实时测量流过消弧线圈电流的幅值和相位变化，计算出电网当前方式下的对地电容电流，根据预先设定的最小残流值或失谐度，由控制器调节有载调压分接头，使之调节到所需要的补偿档位，在发生接地故障后，故障点的残流可以被限制在设定的范围之内。
装置总体构成：有载开关并阻电阻柜接地变压器隔离开关有载开关避雷器电压互感器并阻电阻柜电流互感器消弧线圈线路1线路N微机控制器零序CT零序CTU0Uab 整 体联 接 图控制屏3 、接地变压器技术参数 设备名称 站用变 出厂序号 14484 生产厂家 保定天威规格型号 THT-DKS500/35-160/0.4 容量 4000KV A 频率50HZ短路电阻 3.93%联接组别DYN11额定电压35KV/0.4KV额定电流9.2A/231A4、接地变的运行和维护：（详情请参考SVG油浸变压器）5、接地变的投入5.1 合上接地变小车开关断路器，检查各仪表指示正常。

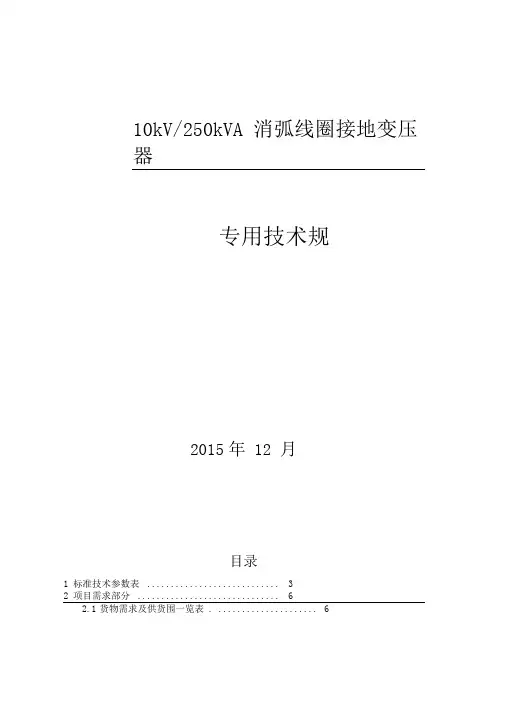

10kV/250kVA 消弧线圈接地变压器专用技术规2015年12 月目录1标准技术参数表 (3)2项目需求部分 (6)2.1货物需求及供货围一览表 . (6)2.2必备的备品备件、专用工具和仪器仪表供货表 . (7)2.3图纸资料提交单位 . (7)2.4工程概况 (8)2.5使用条件 (8)2.6项目单位技术差异表 . (9)2.7一次、二次及土建接口要求（适用扩建工程） . (9)3投标人响应部分 (10)3.1技术偏差表（投标人填写） . (10)3.2销售及运行业绩表 . (10)3.3主要组部件材料 (11)3.4推荐的备品备件、专用工具和仪器仪表供货 . (11)3.5最终用户的使用情况证明 . (11)3.6投标人提供的试验检测报告表 . (11)3.7投标人提供的鉴定证书表 . (12)1标准技术参数表投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表 7 投标人技术偏差表。
表 1 10kV 消弧线圈接地变成套装置基本参数注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术偏差表中给出，投标人应对该偏差表响应。
偏差表与标准技术参数表中参数不同时，以偏差表给出的参数为准。
注2：参数名称栏中带* 的参数为重要参数。
如不能满足要求，将被视为实质性不符合招标文件要求。
2项目需求部分2.2必备的备品备件、专用工具和仪器仪表供货表表 3 必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位经确认的图纸资料应由卖方提交表 4 所列单位。
表 4 卖方提交的图纸资料及其接收单位2.4工程概况2.4.1项目名称：吉木萨尔县帕拉菲 35 千伏变电站工程2.4.2项目单位：吉木萨尔县帕拉菲精细化工股份2.4.3工程规模：本工程双回接入台乡 110 千伏变，新建主变 2台，容量为16000kVA， 35kV采用单母线分段接线， 10kV 采用单母线分段接线， 10kV出线 40回。
35kV消弧线圈接地变成套装置（精编）编辑前可删除此页特点：内容简洁轮廓清晰（花费了太多时间）收取一点点费用请不要介意三峡新能源皮山县光伏电站一期20MWp工程35kV消弧线圈接地变成套装置技术规范书中国电力工程顾问集团华北电力设计院工程有限公司2012年11月中国·北京目录1 总则 (1)2 标准和规范 (2)3 设计和运行条件 (3)4 技术特性要求 (4)5 供货范围 (8)6 交货进度 (10)7 性能验收试验 (11)8 差异表 (13)9 技术服务、设计联络、工厂检验和监造 (14)1 总则1.1 本技术规范书适用于三峡新能源皮山县光伏电站一期20MWp工程的35kV消弧线圈接地变成套装置（含接地变柜、消弧线圈柜及外壳等），它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2投标人须仔细阅读包括本技术规范在内的招标文件阐述的全部条款。
投标人提供的产品应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.3本招标文件技术规范提出了对消弧线圈接地变成套装置的技术参数、性能、结构、试验等方面的技术要求。
投标人保证消弧线圈接地变成套装置的包装、标志、运输和保管满足技术规范书的要求；投标人保证消弧线圈接地变成套装置运输外形限制尺寸满足技术规范书的要求。
1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术偏差表”中列出。
如果没有不一致的地方，必须在“技术偏差表”中写明为“无偏差”。
1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.7 本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
2 标准和规范2.1 所有投标设备，除本技术规范书中规定的技术参数、性能要求和标准外，其余均应遵照最新版本的中国国家标准（GB）及国际单位制（SI），这是对设备的最低要求。
如果投标人有自己的标准或规范，须经招标人同意后方可采用，但不能低于中国国家标准的有关规定；特殊情况由供需双方另行约定。
2.2 本技术规范是参照以下标准制定的，投标设备应符合本技术规范的要求，本技术规范未作规定的要求按照下列标准执行。
表1 投标人提供的设备和附件需要满足的主要标准标准号标准名称GB311.1 高压输变电设备的绝缘配合GB311.2～6 高电压试验技术GB 8287.1 高压支柱瓷绝缘子GB 50150 电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级（IP代码）GB10230 有载分接开关GB11032 交流无间隙金属氧化物避雷器GB 1208 电流互感器GB1094.1～5 电力变压器GB1094.3 绝缘水平和绝缘试验外绝缘的空气间隙GB1094.11 干式电力变压器GB10229 电抗器GB7328 电力变压器和电抗器的声级测定GB7354 局部放电测量GB7449 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB/T13540 抗地震性能试验GB/T14549 电能质量公用电网谐波GB/T17626.2～12 电磁兼容试验和测量技术DL/T1057 自动跟踪补偿消弧线圈成套装置技术条件DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 537-2002 高压/低压预装式箱式变电站选用导则Q/GDW168 输变电设备状态检修试验规程国家电网公司10kV～66kV消弧线圈装置技术标准国家电网生[2004]61号预防10kV～66kV 消弧线圈装置事故措施国家电网生[2006]51号消弧线圈装置技术改造指导意见国家电网公司输变电设备《10kV～66kV 消弧线圈装置技术标准》技术管理规范[2005]2.3 所有螺栓、双头螺栓、螺丝、管螺纹、螺栓头及螺帽等均应符合国家标准（GB）及国际单位制（SI）的标准。
3 设计和运行条件3.1气象条件3.2适用范围3.2.1 安装地点：户内（-15℃~40℃）3.2.2电网运行条件系统标称电压：35kV系统最高运行电压：40.5 kV系统额定频率：50 Hz系统接地方式：中性点经消弧线圈接地4 技术特性要求4.1 成套装置技术要求投标人应按本招标技术文件的要求提供当前技术先进、成熟的SUN-XHK-35型消弧线圈接地变成套装置及其附属设备。
成套装置应具备准确测算系统电容电流大小、正确识别系统单相接地状态、自动跟踪和补偿系统单相接地时的电容电流、准确提供选线、并具备故障录波功能便于故障分析。
实时测量电容电流的变化，调整消弧线圈，使系统达到最佳补偿效果，伏安特性线性度优良，发生单相接地故障时系统能正确动作，接地响应速度快，残流小。
具有可靠的闭锁功能，使整个系统动作安全可靠。
4.2 消弧线圈1）型式：干式2）型号： XHDCZ-2200/353）额定容量：2200kVA，工作电压：38.5/3kV调节方式：调匝式4）最大电流（最高档位）运行时间：2小时5）冷却方式：自冷6）绝缘要求：全绝缘7）绝缘耐热等级：F级8）绝缘水平/（按海拔高度1500m修正）工频(1min)耐受电压（有效值）：85/95.2kV 90kV雷电全波冲击耐受电压（峰值）：200/224kV 210kV9）运行时噪音不大于55dB。
10）其余技术水平符合GB10229-88《消弧线圈》的规定。
4.3 控制装置型号： XHK-Ⅱ,微机型，嵌入式PC104（工业级专用）控制方式：一控一电容电流测量误差：≤±2%可在保证中性点电压不大于15%相电压的前提下按照设定的脱谐度、残流或脱谐度加残流调节。
调节方式、脱谐度、残流、调节延时、允许偏差可由运行人员设定，接地时自动保证残流不大于5A。
控制器可显示的参数：档位、装置运行状态、系统电容电流、残流、脱谐度、中性点位移电压、中性点电流，累计调档次数、单相接地故障次数、日期和时间、接地开始时间、接地线路编码、接地排除时间等。
控制器不能显示接地线路编码，需加装小电流选线功能才能显示接地线路编码。
控制器正常运行时打印信息包括：运行状态、档位、残流、脱谐度、调档次数、电容电流、中性点电流、日期和时间；单相接地时自动打印信息：接地线路号、接地开始时间、接地排除时间、档位、残流、电容电流、中性点电压。
控制器收集和产生的信息能与RTU装置接口，通过RS232/RS485提供的遥信量：正在接地、装置拒动、控制器异常、有载开关故障、有载开关频繁动作、手动/自动状态；提供的遥测量：中性点位移电压、中性点电流、实测系统电容电流、消弧线圈档位、脱谐度、残流等内容。
采用标准RS232/RS485接口，厂家提供通讯规约，传送速度1200BIT并可调。
4.4 接地变压器4.4.1 型式：干式，DKSC-2500/354.4.2 接地变主要技术参数（1）额定容量：接地变：2500kVA（2）电压：38.5kV（3）联结组别：曲折形联结（4）冷却方式：自冷（5）绝缘水平/（按海拔高度1500m修正）工频(1min)耐受电压（有效值）：85/95.2kV 90kV雷电全波冲击耐受电压（峰值）：200/224kV 210kV（6）接地变局部放电水平：≤5pC（干式）≤10pC（7）温升及声级水平均按现行国家标准执行。
（8）空载电流、空载损耗、负载损耗、短路阻抗等参数参考35kV变压器相关标准。
4.4.3 性能与结构要求（1）材料和结构：干式接地变参照35kV干式变压器相关标准执行。
（2）其他要求应满足GB10229电抗器第六篇“接地变压器”的要求。
（3）寿命：在规定的工作条件和负荷条件下运行，并按照厂家提供的说明书进行维护，使用寿命为30年。
（4）接地变压器的出线端子及连接引线必须配置绝缘护套并与绝缘水平、最大长期使用电流和短时负载电流相适应。
出线端子应满足GB 5273的规定。
（5）绝缘子带电部分对地及其它带电体之间的空气间隙，应符合以下规定：户内最小空气间隙/（按海拔高度1500m修正）：300mm/316mm户外最小空气间隙：400mm/421mm（6）防护等级：接地变压器外壳，应符合GB 4208的规定。
（7）接地变的铁心和金属结构件均可靠接地（铁轭螺杆除外）。
接地装置应有防锈涂层，并附有明显的接地标识。
（8）主绕组（铜绕组）表面（树脂表面）易见位置应有“高压危险”的标志，并符合GB 2894的规定。
（9）接地变应备有承受整体重量的起吊装置4.5 控制屏1）尺寸：宽 800 ×深 600 ×高 2260（或2360）mm2）颜色：色标号：4.6 阻尼电阻箱1）型号：RNK-352）阻值：按补偿电流范围计算3）采用德国IXYS公司生产的MCC型可控硅无触点控制。
4）内附电流互感器LQKG-0.66，50/1A。
4.7 单相电压互感器1)型号：JDZX9-352)电压比：35/0.1kV4.8 避雷器型号：HY5WZ2-42/1344.9 组合柜4.5.1 箱体的设计应便于安装和维护。
接地变和消弧线圈柜为一体化成套全密封布置方式。
4.5.2 结构型式：户内。
4.5.3 户内型外壳外壳应有可靠接地的端子，螺栓直径不得小于12mm。
4.5.4 防护等级：户内不低于IP20。
4.5.5 柜内设智能温度、湿度控制器，起始温度可以设定，当环境温度或湿度高于设定值时，自动启动风扇或加热器，降低温湿度，当温湿度低于设定值时，停止运行。
4.5.6 箱体内安装照明设备。
4.10 电气二次接口要求（1）工作电源：DC220V,AC220V；（2）各电源接入口配置性能可靠的过流保护开关，并具备相应的失电报警功能；（3）端子排按照不同功能划分，布置应考虑各插件的位置，避免接线相互交叉；（4）端子排列应符合标准，正、负极之间应有隔板隔开，并留有一定的备用端子，端子应编号；（5）按照“功能分段”的原则，控制屏内的端子排应按照如下要求分别设置：信号输入、直流电源、交流电源、遥信及五防。
5 供货范围设备需求一览表序号设备名称单位型号和规格数量供货厂家35kV消弧线圈套XHK-35 1 1及接地变成套装置每套SUN-XHK-35型35kV消弧线圈及接地变成套装置的主要配置如下表所示：1.1 接地变压器台DKSC-2500/35 11.2 消弧线圈台XHDCZ-2200/35 11.3 有载开关/就地控制柜台BPKI200-35 11.4 控制装置套XHK-Ⅱ 11.5 阻尼电阻器套RNK-35 11.6 电流互感器只LQZJ4-0.66 11.7 电压互感器只JDZX9-35 11.8 避雷器只HY5WZ2-42/134 11.9 隔离开关组GN19-40.5/630 11.10 箱体外壳套户内 1注：上述表中设备类型及数量、参数，投标方可根据实际配置进行增补。
