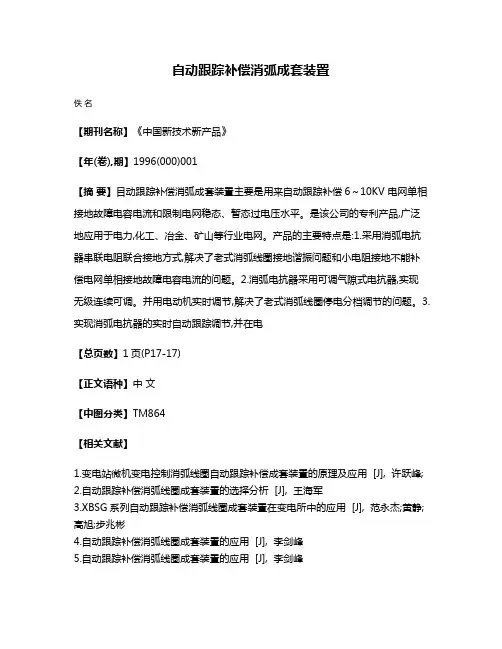

自动跟踪补偿消弧成套装置
佚名
【期刊名称】《中国新技术新产品》
【年(卷),期】1996(000)001
【摘要】目动跟踪补偿消弧成套装置主要是用来自动跟踪补偿6～10KV 电网单相接地故障电容电流和限制电网稳态、暂态过电压水平。
是该公司的专利产品,广泛地应用于电力,化工、冶金、矿山等行业电网。
产品的主要特点是:1.采用消弧电抗器串联电阻联合接地方式,解决了老式消弧线圈接地谐振问题和小电阻接地不能补偿电网单相接地故障电容电流的问题。
2.消弧电抗器采用可调气隙式电抗器,实现无级连续可调。
并用电动机实时调节,解决了老式消弧线圈停电分档调节的问题。
3.实现消弧电抗器的实时自动跟踪调节,并在电
【总页数】1页(P17-17)
【正文语种】中文
【中图分类】TM864
【相关文献】
1.变电站微机变电控制消弧线圈自动跟踪补偿成套装置的原理及应用 [J], 许跃峰;
2.自动跟踪补偿消弧线圈成套装置的选择分析 [J], 王海军

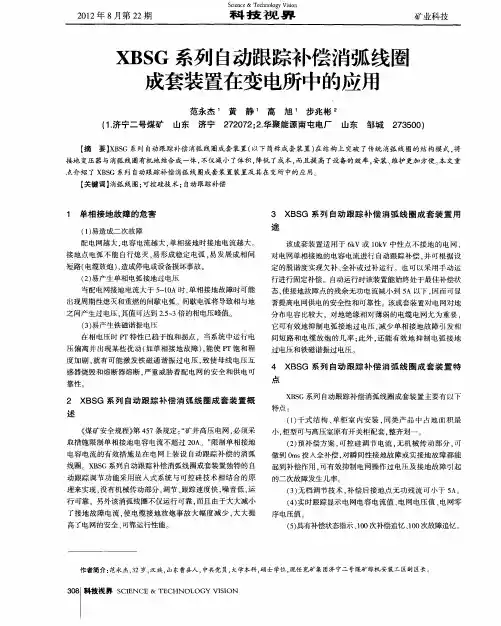

3.XBSG系列自动跟踪补偿消弧线圈成套装置在变电所中的应用 [J], 范永杰;黄静;高旭;步兆彬
4.自动跟踪补偿消弧线圈成套装置的应用 [J], 李剑峰
5.自动跟踪补偿消弧线圈成套装置的应用 [J], 李剑峰
因版权原因，仅展示原文概要，查看原文内容请购买。
变电所设计中接地变、消弧线圈及自动补偿装置的原理和选择1问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3-66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。
一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。
210kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统（小电流接地系统）具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3系统对地电容电流超标的危害实践表明中性点不接地系统（小电流接地系统）也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压（见参考文献1）的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
消弧线圈成套装置使用说明(总17页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除三、装置特点与主要技术指标3.1 装置特点更高的安全性阻尼电阻串联在消弧线圈的出线侧，可有效避免系统的谐振过电压。
更优的电容电流测量及跟踪方法：电流的测量精度在2% 以内，并且整个测量和跟踪算法采用同一信号两次测量的比值作为基本参数，完全避免由于测量通道误差和变化带来的测量结果和跟踪的不稳定。
更高的可靠性装置采用STM32F103ZET6芯片作为核心控制器，采用强弱电隔离、隔离电源、软硬件看门狗、硬件连续自检技术、光电隔离、无触点设计，保证系统的高可靠性。
录波功能对单相接地发生时中性点电压和中性点电流进行录波，并支持历史数据查询和录波数据的输出。
控制系统模块化控制单元最大可支持两母段。
控制单元的各功能模块均设计成独立插件，根据用户的需求进行配置。
操作更方便控制器操作采用示波器设计风格，简单明了。
同时支持手动操作。
配置液晶显示触摸屏，系统运行状态一目了然。
更完备的历史数据记录、查询和导出查询功能可方便地查看系统的运行状况，记录接地录波数据。
这些历史数据还可以通过USB接口方便的导出。
灵活的通讯方式控制器有RS-232、RS-485 串行接口及通讯组件，可作为一个子站接入各种综合自动化系统，具有遥测、遥信、遥控功能。
自诊断功能系统有自诊断功能，及时发现装置本身的异常，并告知用户。
3.2 主要技术指标适用电压等级6、10、35、66kV；消弧线圈调节深度（补偿电流上、下限之比）2.5；补偿电流分级可调，最大级数30；中性点电流分辨率小于50mA；补偿电流谐波含量小于1%；电容电流检测精度小于2%；录波采样率9600Hz；对电容电流小于100A的电网，接地残流无功分量小于2A，对电容电流小于200A的电网，接地残流无功分量小于5A；对接地时间大于2s的稳定接地现象，接地选线装置选线准确率100%；选线路数单台最大48路；一台控制器最大可以控制2台消弧线圈并联运行。
XHK-II型消弧线圈自动调谐及接地选线成套装置中接地选线功能在变电站的应用摘要：介绍小电流接地系统中性点接地方式和运行特点，介绍xhk－ii型消弧线圈自动调谐及接地选线成套装置中接地选线功能的工作原理及其单元组成和功能，并对安装过程中发现的缺陷予以改进。
关键词：接地选线、并联电阻、变电站、应用1、前言：随着电力系统改革的不断推进和深化，供电可靠性已成为考核供电系统电能质量的重要指标。
我国10kv配电网中性点大多采用不接地或经消弧线圈接地方式，允许单相接地后继续运行2小时。
在发生单相接地故障后，运行人员采用试拉线路查找接地的方法，这种方法不仅慢，且造成不接地线路的短时间停电，严重影响了供电的可靠性。
因此，为提高供电可靠性，减少发生单相接地故障时查找故障设备的时间，南京供电公司在110kv南湖变电站原使用的xhk—ii型消弧线圈自动调谐成套装置中首次引进并加装了接地选线功能。
小电流接地系统中性点接地方式和运行特点：目前，小电流接地系统采用中性点不接地或经消弧线圈接地、中性点直接接地、中性点经中电阻接地等方式。
由于受配网结构所致，我国3～66 kv 配电网主要采用中性点不接地或经消弧线圈接地方式。
随着配网的扩大以及电缆线路的不断增加, 系统电容电流也急剧增加, 对发生单相接地故障时电弧不能自动熄灭而引起相间短路或间歇性弧光接地过电压, 应采用中性点经消弧线圈接地方式。
当小电流接地系统发生单相接地时，线电压大小和相位不变且对称，而系统的相间绝缘能够满足线电压运行的要求，所以允许单相接地时系统继续运行不超过2小时。
当发生单相接地故障时，非故障相对地电压升高，系统的薄弱环节可能因此击穿，造成短路故障，若故障点产生间歇性电弧，易导至谐振，产生谐振过电压，将对系统设备造成危害。
同时，间歇性电弧可能烧坏设备，使故障扩大为相间故障。
由于经消弧线圈接地的小电流接地系统发生单相接地时接地残流小，使得故障线路的自动选线准确率很低。
10kV消弧线圈接地变成套装置、消弧线圈、接地变压器通用技术规范本规范对应的专用技术规范目录标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表6项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表6中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术偏差表”中给出的参数进行响应。
“项目单位技术偏差表”与“标准技术参数表”和“使用条件表”中参数不同时，以偏差表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表7 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
7、各专业要求（如有）目录1总则 (2)1.1一般规定 (2)1.2投标人应提供的资格文件 (2)1.3适用范围 (3)1.4对设计图纸、试验报告和说明书的要求 (3)1.5标准和规范 (5)1.6投标人必须提交的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具与仪器仪表 (6)1.9安装、调试、性能试验、试运行和验收 (6)2技术特性要求 (7)2.1成套装置技术要求 (7)2.2控制装置 (7)2.3接地变压器 (8)2.4消弧线圈 (8)2.5附属设备 (8)2.6箱式外壳 (8)2.7接口要求 (8)3.试验 (14)3.1型式试验 (14)3.2现场交接试验 (14)3.3例行试验 (14)4技术服务、设计联络、工厂检验和监造 (15)4.1技术服务 (15)4.2设计和设计联络会 (15)4.3工厂检验和监造 (16)投标人应具备的条件1.投标人或制造商必须具备生产投标产品所需的整体组装厂房，并进行全部出厂试验。
消弧线圈接地变成套装置原理
消弧线圈接地变成套装置的原理主要基于消弧线圈的工作原理。
当电网发生单相接地故障时，消弧线圈接地变成套装置会提供一电感电流，补偿接地电容电流。
通过调整消弧线圈的电感量，可以使得接地电流减小，降低故障相接地电弧两端的恢复电压速度，从而达到熄灭电弧的目的。
消弧线圈接地变成套装置由电抗器、晶闸管触发器、防雷器、模拟开关、变压器等器件组成。
通过利用电抗器使出线电压保持在一个较低的值，然后通过晶闸管触发器对模拟开关进行控制，使得需要出线的电线通过变压器进行调节输出。
这样可以避免在故障时形成的高电压电弧，从而消除接地电流。
消弧线圈的调谐程度也会影响其补偿效果。
当消弧线圈正确调谐时，即电感电流接地或等于电容电流时，不仅可以减少产生弧光接地过电压的机率，还可以限制过电压的辐值，减小故障点热破坏作用及接地网的电压等。
工程上用脱谐度V来描述调谐程度，V=(IC-IL)/IC。
总之，消弧线圈接地变成套装置是一种电力系统中常用的保护装置，主要用于解决电路故障时电能转移和消除故障电弧的问题。
通过消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少以致自动熄弧，保证继续供电。
接地变、消弧线圈及自动补偿装置的原理和选择１问题提出随着城市建设发展的需要和供电负荷的增加，许多地方正在城区建设110/10kV终端变电所，一次侧采用电压110kV进线，随着城网改造中杆线下地，城区10kV出线绝大多数为架空电缆出线，10kV配电网络中单相接地电容电流将急剧增加，根据国家原电力工业部《交流电气装置的过电压保护和绝缘配合》规定，3—66KV系统的单相接地故障电容电流超过10A时，应采用消弧线圈接地方式。
一般的110/10kV变电所，其变压器低压侧为△接线，系统低压侧无中性点引出，因此，在变电所设计中要考虑10kV接地变、消弧线圈和自动补偿装置的设置。
２10kV中性点不接地系统的特点选择电网中性点接地方式是一个要考虑许多因素的问题，它与电压等级、单相接地短路电流数值、过电压水平、保护配置等有关。
并直接影响电网的绝缘水平、系统供电的可靠性和连续性、主变压器和发电机的安全运行以及对通信线路的干扰。
10kV中性点不接地系统(小电流接地系统)具有如下特点：当一相发生金属性接地故障时，接地相对地电位为零，其它两相对地电位比接地前升高√3倍，一般情况下，当发生单相金属性接地故障时，流过故障点的短路电流仅为全部线路接地电容电流之和其值并不大，发出接地信号，值班人员一般在2小时内选择和排除接地故障，保证连续不间断供电。
3系统对地电容电流超标的危害实践表明中性点不接地系统(小电流接地系统)也存在许多问题，随着电缆出线增多，10kV配电网络中单相接地电容电流将急剧增加，当系统电容电流大于10A后，将带来一系列危害，具体表现如下：3.1当发生间歇弧光接地时，可能引起高达3.5倍相电压(见参考文献1)的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，使小电流供电系统的可靠性这一优点大受影响。
3.2配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
