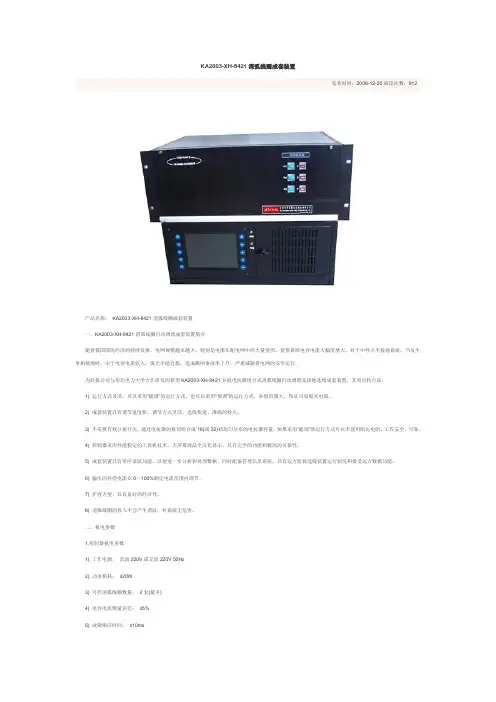

KA2003-XH-8421消弧线圈成套装置发布时间：2008-12-20 阅读次数：912产品名称：KA2003-XH-8421消弧线圈成套装置一、KA2003-XH-8421消弧线圈自动调谐成套装置简介随着我国国民经济的持续发展，电网规模越来越大，特别是电缆在配电网中的大量使用，使得系统电容电流大幅度增大。
对于中性点不接地系统，当发生单相接地时，由于电容电流较大，弧光不能自熄，造成跳闸事故率上升，严重威胁着电网的安全运行。
为此我公司与华北电力大学合作研发的新型KA2003-XH-8421并联电抗器组合式消弧线圈自动调谐及接地选线成套装置，其突出特点是：1) 运行方式灵活，可以采用“随调”的运行方式，也可以采用“预调”的运行方式。
补偿范围大，保证可靠熄灭电弧。
2) 成套装置具有调节速度快、调节方式灵活，选线快速、准确的特点。
3) 不需要有载分接开关，通过电抗器的投切组合成16(或32)档均匀分布的电抗器容量，如果采用“随调”的运行方式可以不使用阻尼电阻，工作安全、可靠。
4) 控制器采用性能稳定的工控机技术，大屏幕液晶全汉化显示，具有完全的功能和极高的可靠性。
5) 成套装置具有零序录波功能，以便进一步分析和处理数据。
同时配备管理信息系统，具有远方监视选线装置运行状况和接受远方数据功能。
6) 输出的补偿电流在0～100%额定电流范围内调节。
7) 扩容方便，具有良好的经济性。
8) 消弧线圈的投入不会产生谐波，对系统无危害。
二、机电参数1.控制器机电参数1) 工作电源：直流220V或交流220V 50Hz2) 功率损耗：≤20W3) 可控消弧线圈数量：2套(最多)4) 电容电流测量误差：≤5%5) 故障响应时间：≤10ms6) 接地残流工频分量：≤2A7) 控制器接地故障录波数据：大于20000次8) 控制器调谐输出接点容量：直流220V，8A9) 控制器报警输出接点容量：直流220V，0.5A10) 接入控制器二次零序电压：3U0≤100V(交流有效值)11) 接入控制器二次零序电流：2mA≤3I0≤1.6A(交流有效值)12) 测量精度：0.2%(相对引用误差)13) 启动电压：1-100V可调(默认设置15V)14) 控制器通信方式：①硬节点;②RS232、48515) 通信规约：CDT规约2.接地变及消弧线圈机电参数1) 工作电压：3kV～10kV2) 电容电流测量误差：2%3) 故障响应时间：小于20ms4) 脱谐度：小于5%5) 冷却方式：自冷6) 最大温升：100 K7) 绝缘要求：全绝缘8) 绝缘等级： F 级(参考值)9) 绝缘水平：LI75KV AC35KV (参考标准)三、消弧线圈成套装置消弧选线原理1. 自动调谐原理1) 利用控制高压真空接触器使消弧线圈电感参数发生变化，利用位移电压算法进行电容电流的计算。
消弧线圈接地变成套装置原理
消弧线圈接地变成套装置的原理主要基于消弧线圈的工作原理。
当电网发生单相接地故障时，消弧线圈接地变成套装置会提供一电感电流，补偿接地电容电流。
通过调整消弧线圈的电感量，可以使得接地电流减小，降低故障相接地电弧两端的恢复电压速度，从而达到熄灭电弧的目的。
消弧线圈接地变成套装置由电抗器、晶闸管触发器、防雷器、模拟开关、变压器等器件组成。
通过利用电抗器使出线电压保持在一个较低的值，然后通过晶闸管触发器对模拟开关进行控制，使得需要出线的电线通过变压器进行调节输出。
这样可以避免在故障时形成的高电压电弧，从而消除接地电流。
消弧线圈的调谐程度也会影响其补偿效果。
当消弧线圈正确调谐时，即电感电流接地或等于电容电流时，不仅可以减少产生弧光接地过电压的机率，还可以限制过电压的辐值，减小故障点热破坏作用及接地网的电压等。
工程上用脱谐度V来描述调谐程度，V=(IC-IL)/IC。
总之，消弧线圈接地变成套装置是一种电力系统中常用的保护装置，主要用于解决电路故障时电能转移和消除故障电弧的问题。
通过消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少以致自动熄弧，保证继续供电。
调匝式、偏磁式、调容式三种调节方式消弧线圈成套装置区别一、三种调节方式消弧线圈成套装置从产品外观构成区别二、三种调节方式消弧线圈成套装置型号区别：调匝式：DT-XHDCZ偏磁式：DT-XHDCP调容式：DT-XHDCR二、三种调节方式消弧线圈成套装置调节方式概述区别（1）调匝式消弧线圈成套装置是将消弧线圈设有多个抽头，采用有载调节开关调节消弧线圈的抽头以改变电感值，来实现对地电感电流的输出，以实现自动跟踪补偿的目的。
（2）偏磁式消弧线圈成套装置是在消弧线圈内布置一个磁化铁芯段，通过施加直流励磁电流改变铁芯的磁通率，从而实现电感的连续可调。
（3）调容式消弧线圈成套装置是二次调节消弧线圈，消弧线圈本体由主绕组、二次绕组组成。
二次绕组链接电容调节柜。
通过调节二次电容的容量即可控制主绕组的感抗及电容电流的大小。
三、三种调节方式消弧线圈成套装置从构成上对比产品构成对比表四、性能特点上区别（1）调匝式消弧线圈成套装置的补偿调节方式属于预调节，即在发生单相接地前，消弧线圈已根据电网电容电流调至最佳补偿状态，其接地补偿相应时间为可控硅短接阻尼电阻时间，响应速度快，补偿效果佳。
（2）偏磁式消弧线圈成套装置的补偿调节方式是随调节，即在发生单相接地前，消弧线圈实时监测计算电网电流；当出现单相接地故障后，利用施加直流励磁电容，改变铁芯的磁阻，以毫秒级的速度调节电抗值，输出补偿电流。
（3）调容式消弧线圈成套装置的电容器选用BFMJ薄膜自愈型电容，额定工作电压1000V，其内部或外部装有限流线圈，以限制合闸瞬间的浪涌电流。
内部还装有放电电阻。
五、选型时该选择哪种调节方式的消弧线圈成套装置？根据具体项目要求，每套装置部件较多，调节方式、补偿方式都不一样。
在产品选型时，根据业主方技术负责人和设计院的偏好，一般情况推荐调匝式消弧线圈成套装置，毕竟传统、经过了时间的考验、稳定、可靠的产品是电网电气设备运行首要考虑的。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
自动跟踪补偿消弧线圈成套装置用途
自动跟踪补偿消弧线圈成套装置是一种用于电力系统中的重要
设备，其主要用途是用于消除电力系统中的电弧现象，提高系统的
可靠性和稳定性。
在电力系统中，由于电气设备的运行和外部因素的影响，往往
会产生电弧现象。
电弧不仅会导致设备的损坏，还会对整个电力系
统造成严重的影响，甚至引发火灾和安全事故。
因此，消弧是电力
系统中非常重要的一项工作。
自动跟踪补偿消弧线圈成套装置通过检测电力系统中的电弧现象，并实时跟踪和补偿电弧，可以有效地消除电弧现象，保护电力
设备，提高系统的可靠性和稳定性。
同时，该装置还可以提高系统
的运行效率，减少能源损耗，降低维护成本，延长设备的使用寿命。
除此之外，自动跟踪补偿消弧线圈成套装置还具有智能化、自
动化的特点，能够实现对电力系统的实时监测和控制，提高系统的
运行效率和安全性。
这对于提高电力系统的智能化水平，实现电力
系统的可持续发展具有重要意义。
总之，自动跟踪补偿消弧线圈成套装置在电力系统中具有重要的用途，可以有效地消除电弧现象，保护电力设备，提高系统的可靠性和稳定性，实现电力系统的智能化和可持续发展。
接地变消弧线圈成套装置的原理及作用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!摘要：在电力系统中，接地变消弧线圈成套装置是一种重要的设备，用于保护电力设备和人员安全。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
一、产品概述电力系统的中性点接地方式是一个综合性的技术问题，它与系统的供电可靠性、人身安全、设备安全、绝缘水平、过电压保护、继电保护、通信干扰及接地装置等问题有密切的关系。
国内外中压电网的运行经验表明，谐振接地即中性点经消弧线圈接地方式在供电可靠性、人身安全、设备安全和通信干扰方面，具有很好的运行特性。
为此，我国电力规程DL/T620-1997《交流电气装置的过电压保护和绝缘配合》和GB50169-92《电气装置安装工程接地装置施工及验收规范》规定：3～66kV系统的单相接地故障电容电流超过10A时，中性点应采用消弧线圈接地方式。
TK型自动跟踪补偿消弧线圈成套装置是在总结消弧运行经验和广泛收取用户意见的基础上，自主开发的高可靠性、稳定性，贴近用户需求的消弧线圈成套装置，已广泛应用于电力系统及工业用户。
二、原理简介消弧线圈的作用是当电网发生单相接地故障后，提供一电感电流I L补偿接地电容电流I C，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。
当消弧线圈正确调谐时，不仅可以有效地减少产生弧光接地过电压的机率，还可以有效地抑制过电压的幅值，同时也最大限度地减小了故障点热破坏作用及接地网的电压升高等不利因素。
从发挥消弧线圈的作用上来看，脱谐度的绝对值越小越好，最好是处于全补偿状态，即调谐至谐振点上。
但是在电网正常运行时，调谐至全补偿的消弧线圈会产生危险的串联谐振过电压，这是不允许的。
如何来解决这一矛盾呢？方法是在消弧线圈上串联阻尼电阻，从而增大电网阻尼率，使得电网正常运行时串联谐振过电压小于15%相电压，等待接地故障的发生。
当出现单相接地后，瞬间将阻尼电阻短接掉，从而实现最佳补偿。
图2.1 消弧线圈接地系统发生单相接地时的等值回路四、成套装置的组成结构及配置成套装置由接地变压器、调匝消弧线圈、有载分接开关、自动调谐控制器、监控主机、控制屏、阻尼电阻箱及零序电流互感器等组成。
DT-XHDCK型相控式消弧线圈成套装置介绍在消弧线圈这个产品行业里，都听说过调匝式消弧线圈成套装置、偏磁式消弧线圈成套装置、调容式消弧线圈成套装置，可很少有听说过相控式消弧线圈的。
相控式消弧线圈成套装置是近些年来新研发的一种消弧产品，那么新产品—DT-XHDCK型相控式消弧线圈成套装置究竟是什么样的呢，让我带大家了解一下。
一、首先，我们看一下内部主体部分构成DT-XHDCK型相控式消弧线圈成套装置二、DT-XHDCK型相控式消弧线圈成套装置总体构成该装置由接地变压器、相控式消弧线圈本体、就地控制柜、微机控制器、电流互感器、电压互感器、避雷器、隔离开关、隔离刀闸等构成，总体构成图如下：三、DT-XHDCK型相控式消弧线圈成套装置工作方式DT-XHDCK型相控式消弧线圈成套装置是一种由晶闸管控制的随调式消弧线圈。
它通过二次绕组中两个反向并接可控硅的导通角，来改变装置的等值阻抗，二次绕组作为控制绕组由2个反向连接的可控硅短路，可控硅的导通角由触发控制器控制，调节可控硅的导通角由0-180°之间变化，使可控硅的等效阻抗在无穷大至零之间变化，输出的补偿电流就可在零至额定值之间得到连续无极调节。
其不足是：补偿不够稳定，谐波大；需要控制电源；二次电流非常大，大功率可控硅需要很好的散热，可靠性受影响；滤波电容器大电流冲击，存在泄漏的问题；补偿慢；不能减弱铁磁谐振。
四、DT-XHDCK型相控式消弧线圈成套装置产品特点控制器采用工业级计算机平台，运行稳定可靠。
采用大屏幕触摸液晶全中文显示，参数显示、设置及查询方便直观。
调节准确、速度快，且调节范围宽，可在0～100%额定电流全范围调节，采用随调控制方式，无需阻尼电阻。
采用短路阻抗而不是励磁阻抗作为工作阻抗，因而其伏安特性可保证在0～110%额定电压范围内保持极佳的线性度；控制系统和一次设备结构简单, 噪音小，不带任何转动或传动机构，无有载开关和接触器，可靠性得到保证。
目录第一章自动调谐及接地选线消弧线圈成套装置 (1)一、概述 (1)二、成套装置应用范围 (1)三、成套装置技术参数 (1)四、成套装置的构成 (2)五、型号含义 (5)六、产品特点 (6)第二章自动调谐及接地选线控制器 (7)一、概述 (7)二、控制器的主要作用 (7)三、测量及选线原理 (7)四、组成 (8)五、主要技术性能指标 (8)六、正常使用环境 (8)七、电气原理 (9)八、控制器主要功能 (9)九、控制器操作方法 (11)第三章成套装置安装及调试大纲 (16)第四章成套装置运行维护注意事项 (21)第五章成套装置的选型及订货须知 (24)第六章服务承诺 (25)附录电容电流估算 (26)第一章自动调谐及接地选线消弧线圈成套装置一、概述电力系统中性点接地是防止系统运行事故的一项重要应用技术，目前常用的方式有直接接地、经低电阻接地、经低电抗接地、经消弧线圈接地等多种方式。
随着电力系统的规模越来越大，特别是电缆在配电网中的大量使用，系统电容电流大幅度增长，在这种情况下发生单相接地故障时，接地电容电流在故障点形成的电弧不能自行熄灭，同时，间歇电弧产生的过电压往往又使事故扩大，显著降低了电力系统的运行可靠性。
此时如果采用中性点经消弧线圈接地方式，将能够较好地解决这一问题。
因此，电力行业标准DL/T620-1997《交流电气装置的过电压保护和绝缘配合》中明确规定：3-10kV 架空线路构成的系统和所有35，66kV电网当单相接地故障电流大于10A时，中性点应装设消弧线圈；3-10kV电缆线路构成的系统，单相接地故障电流大于30A时，中性点应装设消弧线圈。
中性点经消弧线圈接地也称为谐振接地，它利用消弧线圈产生的感性电流抵消单相短路时的容性电弧电流，从而自动消除电网的瞬间单相接地故障，而对于永久单相接地故障，因为电弧能够及时熄灭，从而避免了事故扩大。
因此，谐振接地方式在电力系统中得到了越来越广泛的应用。
调匝式消弧线圈成套装置简要技能培训资料培训资料内容一、消弧线圈及接地变的基本参数二、线圈成套装置常识资料三、现场安装调试相关四、现场常见问题解决五、消弧线圈现场投运的操作规程及日常维护六、关于控制屏控制器的操作一、消弧线圈及接地变的基本参数1、消弧线圈的作用;电容电流的危害:（一）电容电流对供电系统的危害：1）、当配电网发生单相接地时，当容电流一旦过大（超过10A），接地点电弧不能自灭，就会迅速发展为相间短路，造成停电或损坏设备的事故，引起统一线路跳闸，因小动物造成单相接地而引起相间故障造成的停电事故也时有发生，使供电中断。
2）、当出现间歇性电弧接地时，产生弧光接地过电压，这种过电压可达相电压的3～5倍或更高，它遍布于整个电网中，并且持续时间长，可达几个小时，产生的弧光过电压，引起多处绝缘薄弱的地方放电击穿和设备瞬间损坏，击穿电网中的绝缘薄弱环节，而且对整个电网绝缘都有很大的危害。
3）、配电网的铁磁谐振过电压现象比较普遍，时常发生电压互感器烧毁事故和熔断器的频繁熔断，严重威胁着配电网的安全可靠性。
4）、造成接地点热破坏及接地网电压升高：单相接地电容电流过大，使接地点热效应增大，对电缆等设备造成热破坏，该电流流入接地网后由于接地电阻的原因，使整个接地网电压升高，危害人身安全。
5）、当有人误触带电部位时，由于受到大电流的烧灼，加重了对触电人员的伤害，甚至伤亡。
6）、配电网对地电容电流增大后，对架空线路来说，树线矛盾比较突出，尤其是雷雨季节，因单相接地引起的短路跳闸事故占很大比例。
7）、交流杂散电流危害：电容电流流入大地后，在大地中形成杂散电流，该电流可能产生火花，引燃瓦斯煤尘爆炸等，可能造成雷管先期放炮，并且腐蚀水管，气管等。
接地电弧引起瓦斯煤尘爆炸。
在国家煤矿安全操作规程中也规定了矿井高压电网单相接地电流超过20A时，必须采取措施以限制接地电流。
（二）消弧线圈的作用：当系统出现单相接地时，可通过消弧线圈对大地产生一个电感电流，感性电流是由系统流向大地，其电位呈感性为“-”。
