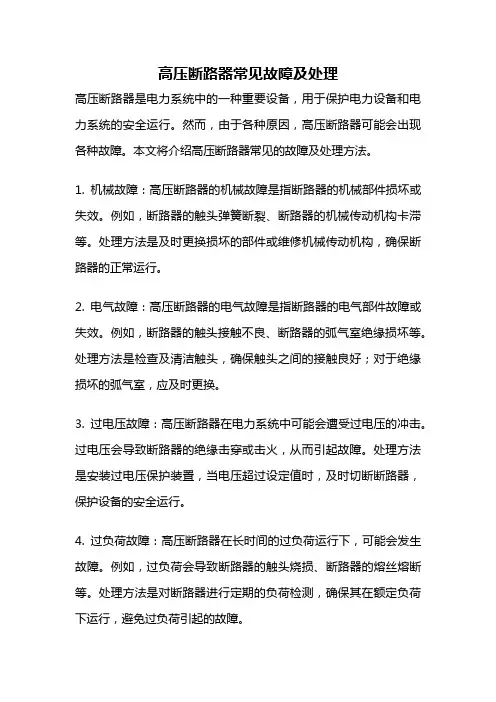

高压断路器常见故障及处理高压断路器是电力系统中的一种重要设备，用于保护电力设备和电力系统的安全运行。
然而，由于各种原因，高压断路器可能会出现各种故障。
本文将介绍高压断路器常见的故障及处理方法。
1. 机械故障：高压断路器的机械故障是指断路器的机械部件损坏或失效。
例如，断路器的触头弹簧断裂、断路器的机械传动机构卡滞等。
处理方法是及时更换损坏的部件或维修机械传动机构，确保断路器的正常运行。
2. 电气故障：高压断路器的电气故障是指断路器的电气部件故障或失效。
例如，断路器的触头接触不良、断路器的弧气室绝缘损坏等。
处理方法是检查及清洁触头，确保触头之间的接触良好；对于绝缘损坏的弧气室，应及时更换。
3. 过电压故障：高压断路器在电力系统中可能会遭受过电压的冲击。
过电压会导致断路器的绝缘击穿或击火，从而引起故障。
处理方法是安装过电压保护装置，当电压超过设定值时，及时切断断路器，保护设备的安全运行。
4. 过负荷故障：高压断路器在长时间的过负荷运行下，可能会发生故障。
例如，过负荷会导致断路器的触头烧损、断路器的熔丝熔断等。
处理方法是对断路器进行定期的负荷检测，确保其在额定负荷下运行，避免过负荷引起的故障。
5. 环境故障：高压断路器的环境故障主要是指断路器在恶劣环境条件下运行导致的故障。
例如，断路器在潮湿环境中容易发生绝缘击穿，断路器在高温环境中容易发生触头熔断等。
处理方法是改善断路器的工作环境，例如加装绝缘罩、增加通风设备等，减少环境故障的发生。
6. 操作故障：高压断路器在操作过程中，如果操作不当，也会导致故障。
例如，操作人员在断开或闭合断路器时速度过快，会产生过高的电压冲击，导致断路器损坏。
处理方法是加强操作人员的培训，确保其正确操作断路器，避免操作故障的发生。
7. 维护不当故障：高压断路器在运行过程中需要定期维护，如果维护不当，也会引起故障。
例如，未及时更换损坏的部件，未定期检查维护断路器的绝缘状况等。
处理方法是建立完善的维护制度，定期对断路器进行检查维护，及时更换损坏的部件，确保断路器的正常运行。

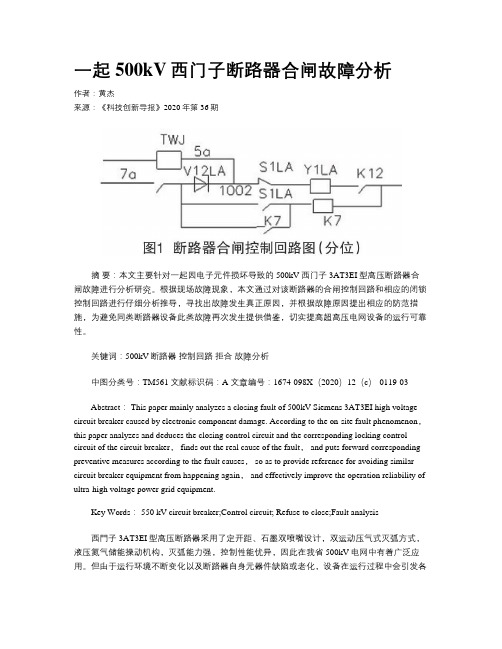

一起500kV西门子断路器合闸故障分析作者：黄杰来源：《科技创新导报》2020年第36期摘要：本文主要针对一起因电子元件损坏导致的500kV西门子3AT3EI型高压断路器合闸故障进行分析研究。
根据现场故障现象，本文通过对该断路器的合闸控制回路和相应的闭锁控制回路进行仔细分析推导，寻找出故障发生真正原因，并根据故障原因提出相应的防范措施，为避免同类断路器设备此类故障再次发生提供借鉴，切实提高超高压电网设备的运行可靠性。
关键词：500kV断路器控制回路拒合故障分析中图分类号：TM561 文献标识码：A 文章编号：1674-098X（2020）12（c）-0119-03Abstract： This paper mainly analyzes a closing fault of 500kV Siemens 3AT3EI high voltage circuit breaker caused by electronic component damage. According to the on-site fault phenomenon，this paper analyzes and deduces the closing control circuit and the corresponding locking control circuit of the circuit breaker， finds out the real cause of the fault， and puts forward corresponding preventive measures according to the fault causes， so as to provide reference for avoiding similar circuit breaker equipment from happening again， and effectively improve the operation reliability of ultra-high voltage power grid equipment.Key Words： 550 kV circuit breaker;Control circuit; Refuse to close;Fault analysis西門子3AT3EI型高压断路器采用了定开距、石墨双喷嘴设计，双运动压气式灭弧方式，液压氮气储能操动机构，灭弧能力强，控制性能优异，因此在我省500kV电网中有着广泛应用。

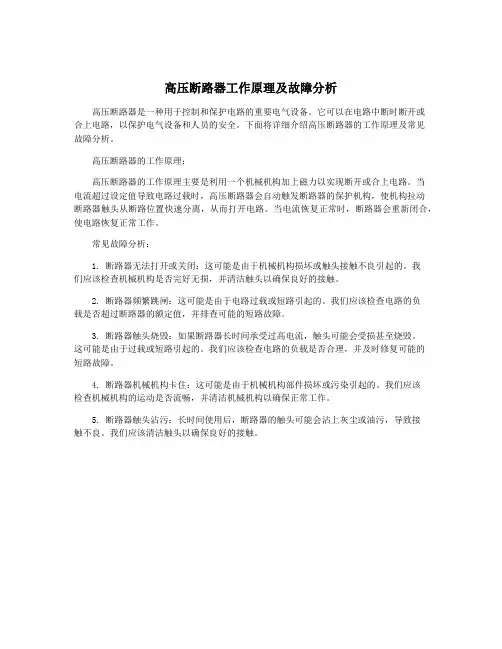

高压断路器工作原理及故障分析
高压断路器是一种用于控制和保护电路的重要电气设备。
它可以在电路中断时断开或
合上电路，以保护电气设备和人员的安全。
下面将详细介绍高压断路器的工作原理及常见
故障分析。
高压断路器的工作原理：
高压断路器的工作原理主要是利用一个机械机构加上磁力以实现断开或合上电路。
当
电流超过设定值导致电路过载时，高压断路器会自动触发断路器的保护机构，使机构拉动
断路器触头从断路位置快速分离，从而打开电路。
当电流恢复正常时，断路器会重新闭合，使电路恢复正常工作。
常见故障分析：
1. 断路器无法打开或关闭：这可能是由于机械机构损坏或触头接触不良引起的。
我
们应该检查机械机构是否完好无损，并清洁触头以确保良好的接触。
2. 断路器频繁跳闸：这可能是由于电路过载或短路引起的。
我们应该检查电路的负
载是否超过断路器的额定值，并排查可能的短路故障。
3. 断路器触头烧毁：如果断路器长时间承受过高电流，触头可能会受损甚至烧毁。
这可能是由于过载或短路引起的。
我们应该检查电路的负载是否合理，并及时修复可能的
短路故障。
4. 断路器机械机构卡住：这可能是由于机械机构部件损坏或污染引起的。
我们应该
检查机械机构的运动是否流畅，并清洁机械机构以确保正常工作。
5. 断路器触头沾污：长时间使用后，断路器的触头可能会沾上灰尘或油污，导致接
触不良。
我们应该清洁触头以确保良好的接触。
高压断路器的故障诊断与排除高压断路器是电力系统中重要的保护设备，它用于在电路发生故障时快速切断电流，以防止设备受到过载或短路的损害。
然而，由于长期使用和其他因素的影响，高压断路器也可能会出现故障，需要进行诊断和排除。
本文将介绍高压断路器故障的基本分类和常见排除方法。
1. 故障分类高压断路器的故障可以分为机械故障和电气故障两类。
1.1 机械故障机械故障是指高压断路器内部的机械部件出现故障，导致断路器无法正常运行。
1.1.1 接触不良接触不良是高压断路器常见的机械故障之一。
当高压断路器的接触电阻过大或接触面积减小时，会导致接触不良，使得电流无法正常通过。
此时，可以针对接触部分进行清洁、涂抹导电脂等维护操作来解决问题。
1.1.2 机械磨损长时间使用可能导致高压断路器的机械部件磨损，例如弹簧疲劳、触头磨损等。
当这些部件磨损严重时，可能会导致断路器无法正常闭合或分断电流。
解决方法是定期检查和更换磨损的零部件。
1.2 电气故障电气故障是指高压断路器在电流过大或过载的条件下出现的故障。
1.2.1 过载保护动作高压断路器具有过载保护功能，当电流超过额定值时，断路器会自动跳闸以防止设备过热。
然而，如果高压断路器频繁跳闸，可能是因为负载电流过大或断路器额定电流设置不合理。
解决方法是检查负载电流和断路器的额定电流是否匹配，并进行必要的调整。
1.2.2 短路故障短路故障是指电路中出现电流突然增大的情况。
高压断路器在检测到短路故障时，会快速跳闸以切断电流。
常见的短路故障原因包括绝缘损坏、设备接线错误等。
解决方法是通过检查和修复绝缘问题，或更正错误的接线方式。
2. 故障诊断与排除方法在面对高压断路器故障时，可采取以下诊断和排除方法：2.1 观察与检查首先，通过观察高压断路器的工作状态和指示灯等信息，判断是否存在明显的机械或电气故障。
然后，检查高压断路器的接线、连接器、触点等部分是否正常，并进行必要的清洁和拧紧操作。
2.2 使用测试设备使用合适的测试设备，如电流表、电压表等，对高压断路器的电气参数进行测试和测量。

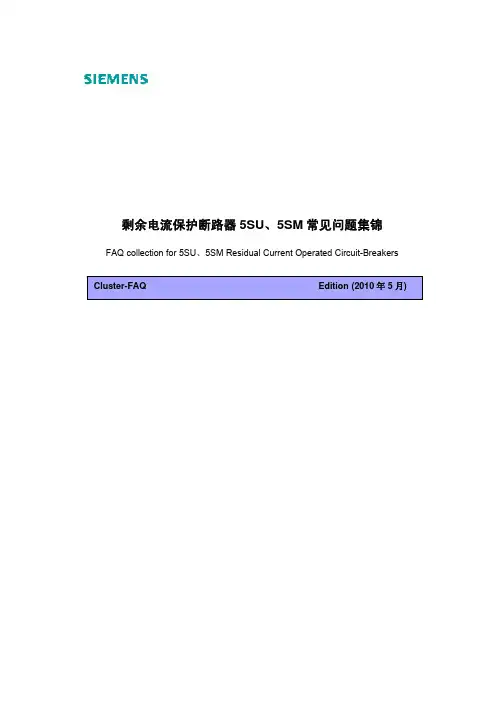

剩余电流保护断路器5SU、5SM常见问题集锦FAQ collection for 5SU、5SM Residual Current Operated Circuit-Breakers摘要剩余电流保护常见问题集锦关键词5SU、5SMKey Words 5SU、5SMIA&DT Service & Support Page 2-9目录第一章 5SU/5SM系列产品 (4)Q1: 5SU9..-1S..产品与5SU9..-1K..产品的区别 (4)Q2: 5SM3系列产品是否可以安装辅助触点？ (4)Q3：5SU系列产品是否可以安装辅助触点及其他附件？ (4)Q4：5SM9和5SM2系列的漏电模块与5SJ系列断路器拼装时应注意什么？ (5)第二章基本概念 (6)Q1：电子式与电磁式剩余电流保护断路器有何区别？ (6)Q2: AC型，A型和B型剩余电流保护断路器主要区别 (6)Q3：剩余电流保护断路器（RCCBs）与带过流保护的剩余电流保护断路器（RCBOs）有何区别？剩余电流保护断路器模块（RCCB modules）指的又是什么？ (6)Q4: I型，K型和S型剩余电流保护断路器的主要区别 (7)IA&DT Service & Support Page 3-9第一章 5SU/5SM系列产品Q1: 5SU9..-1S..产品与5SU9..-1K..产品的区别A1: 5SU9..-1S..产品为进口产品，目前该系列已停产；其安装深度为58mm；适用的温度范围在-10℃至+60℃；过电压保护范围：AC 270V-310V。
5SU9..-1K..产品为国产产品，该产品可替换5SU9..-1S..；其安装深度为70mm；适用的温度范围在-25℃至+45℃；过电压保护范围：AC 280V 误差率为+5% 。
注：两个系列的产品其他技术参数一致。
Q2: 5SM3系列产品是否可以安装辅助触点？A2: 5SM3系列额定电流在80A以下的产品可以安装辅助触点的订货号为：5SW3300 辅助触点1NO+1NC5SW3301 辅助触点2NC5SW3302 辅助触点2NO5SM3系列额定电流在80A~125A的产品只有3P+N的产品可以安装辅助触点，订货号为： 5SW3300 辅助触点1NO+1NCQ3：5SU系列产品是否可以安装辅助触点及其他附件？A3：5SU9系列电子式漏电保护断路器不能加装辅助触点及其他附件。

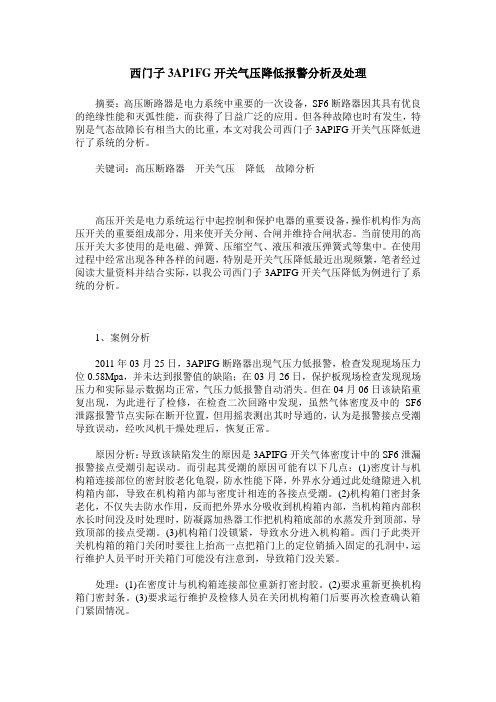

西门子3AP1FG开关气压降低报警分析及处理摘要：高压断路器是电力系统中重要的一次设备，SF6断路器因其具有优良的绝缘性能和灭弧性能，而获得了日益广泛的应用。
但各种故障也时有发生，特别是气态故障长有相当大的比重，本文对我公司西门子3APlFG开关气压降低进行了系统的分析。
关键词：高压断路器开关气压降低故障分析高压开关是电力系统运行中起控制和保护电器的重要设备，操作机构作为高压开关的重要组成部分，用来使开关分闸、合闸并维持合闸状态。
当前使用的高压开关大多使用的是电磁、弹簧、压缩空气、液压和液压弹簧式等集中。
在使用过程中经常出现各种各样的问题，特别是开关气压降低最近出现频繁，笔者经过阅读大量资料并结合实际，以我公司西门子3APIFG开关气压降低为例进行了系统的分析。
1、案例分析2011年03月25日，3APlFG断路器出现气压力低报警，检查发现现场压力位0.58Mpa，并未达到报警值的缺陷；在03月26日，保护板现场检查发现现场压力和实际显示数据均正常，气压力低报警自动消失。
但在04月06日该缺陷重复出现，为此进行了检修，在检查二次回路中发现，虽然气体密度及中的SF6泄露报警节点实际在断开位置，但用摇表测出其时导通的，认为是报警接点受潮导致误动，经吹风机干燥处理后，恢复正常。
原因分析：导致该缺陷发生的原因是3APIFG开关气体密度计中的SF6泄漏报警接点受潮引起误动。
而引起其受潮的原因可能有以下几点：(1)密度计与机构箱连接部位的密封胶老化龟裂，防水性能下降，外界水分通过此处缝隙进入机构箱内部，导致在机构箱内部与密度计相连的各接点受潮。
(2)机构箱门密封条老化，不仅失去防水作用，反而把外界水分吸收到机构箱内部，当机构箱内部积水长时间没及时处理时，防凝露加热器工作把机构箱底部的水蒸发升到顶部，导致顶部的接点受潮。
(3)机构箱门没锁紧，导致水分进入机构箱。
西门子此类开关机构箱的箱门关闭时要往上抬高一点把箱门上的定位销插入固定的孔洞中，运行维护人员平时开关箱门可能没有注意到，导致箱门没关紧。

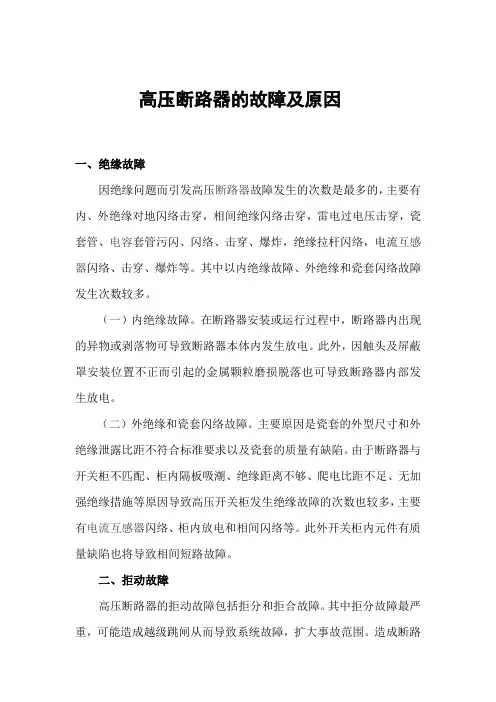

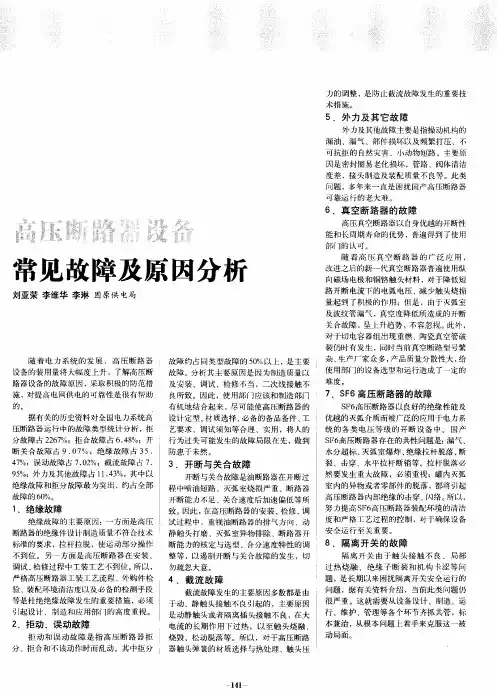

高压断路器的故障及原因一、绝缘故障因绝缘问题而引发高压断路器故障发生的次数是最多的，主要有内、外绝缘对地闪络击穿，相间绝缘闪络击穿，雷电过电压击穿，瓷套管、电容套管污闪、闪络、击穿、爆炸，绝缘拉杆闪络，电流互感器闪络、击穿、爆炸等。
其中以内绝缘故障、外绝缘和瓷套闪络故障发生次数较多。
（一）内绝缘故障。
在断路器安装或运行过程中，断路器内出现的异物或剥落物可导致断路器本体内发生放电。
此外，因触头及屏蔽罩安装位置不正而引起的金属颗粒磨损脱落也可导致断路器内部发生放电。
（二）外绝缘和瓷套闪络故障。
主要原因是瓷套的外型尺寸和外绝缘泄露比距不符合标准要求以及瓷套的质量有缺陷。
由于断路器与开关柜不匹配、柜内隔板吸潮、绝缘距离不够、爬电比距不足、无加强绝缘措施等原因导致高压开关柜发生绝缘故障的次数也较多，主要有电流互感器闪络、柜内放电和相间闪络等。
此外开关柜内元件有质量缺陷也将导致相间短路故障。
二、拒动故障高压断路器的拒动故障包括拒分和拒合故障。
其中拒分故障最严重，可能造成越级跳闸从而导致系统故障，扩大事故范围。
造成断路器拒动主要有机械原因和电气原因。
（一）机械原因。
机械故障主要由生产制造、安装调试、检修等环节引发。
因操动机构及其传动系统机械故障而引发断路器拒动占拒动故障65%以上，具体故障有机构卡涩，部件变形、位移、损坏、轴销松断，脱扣失灵等。
（二）电气原因。
由电气控制和辅助回路故障而引发。
具体故障有分合闸线圈烧损、辅助开关故障、合闸接触器故障、二次接线故障、分闸回路电阻烧毁、操作电源故障，保险丝烧断等。
其中分合闸线圈烧损一般因机械故障而引起线圈长时间带电所致；辅助开关及合闸接触器故障虽表现为二次故障，实际多为接点转换不灵或不切换等机械原因引起；二次接线故障基本是由于二次线接触不良、断线及端子松动引起。
三、误动故障高压断路器的误动主要是由二次回路故障、液压机构故障和操动机构故障引起。
（一）二次回路。
二次回路故障主要由因接线端子排受潮绝缘降低，合闸回路和分闸回路接线端子间发生放电而产生的二次回路短路引发。
高压断路器常见故障原因的分析与处理高压断路器常见故障原因的分析与处理摘要：在经济迅速发展的今天，电能量的增加逐渐增多，电网的负荷增加，造成了一些安全隐患，所以，电网规模需要扩大，保证人们的用电量。
文章对高压断路器常见故障的原因进行分析，然后提出了一些处理意见。
关键词：高压断路器；故障；原因；处理高压断路器又称高压开关，主要是用来主动切断高压电路中出现的空载电流、负荷电流，如果电力系统出现问题，则继电器就会通过保护作用来切断短路电路、过负荷电流，从而保护高压电线、高压电力设施。
实际运行中出现了一些问题需要及时分析和处理，保证电力体系的正常运行。
一、高压断路器常见故障、原因及处理1、绝缘故障绝缘故障为高压断路器最常见的故障，很多原因比如闪络、过电压击穿、爆炸等绝缘问题引发，最主要的是以内、外绝缘和瓷套闪络故障。
内绝缘故障：高压断路器正常运行中在内部出现异物，引发的断路器本体放电故障。
外绝缘、瓷套闪络故障：由于瓷套外型尺寸、外绝缘泄露比距没有按照标准要求，还有瓷套的质量问题。
多次发生绝缘故障的原因在于断路器与开关柜匹配性不高、柜内隔板吸潮、爬电比距不足、绝缘距离不够、无加强绝缘措施等，发生了电流互感器闪络、柜内放电和相间闪络等。
开关柜内元件的质量问题也导致短路故障。
处理方式：改善开关柜的绝缘性能。
打磨绝缘件边缘的毛刺，改善电厂、场分布，电流互感器喷涂RTV涂料等，避免尖端放电、受潮，提高绝缘性能；合理设置空调温度、加强设备巡视等。
2、拒动故障在高压断路器正常运行过程中，控制电流的方式主要是分合，在据动故障下，则不进行分合操作，引发越级跳闸现象，扩大了故障领域。
造成这种问题的原因在于机械、电气等故障原因。
机械方面：通常多在生产制造、安装调试、检修过程中产生。
铁芯良好断路器拒动，通常是机械故障；由于操动机构、传动系统的机械故障导致的据动故障发生率为65％之多，主要的故障表现为机构卡涩、部件变形、位移、损坏、轴销松断，脱扣失灵等。

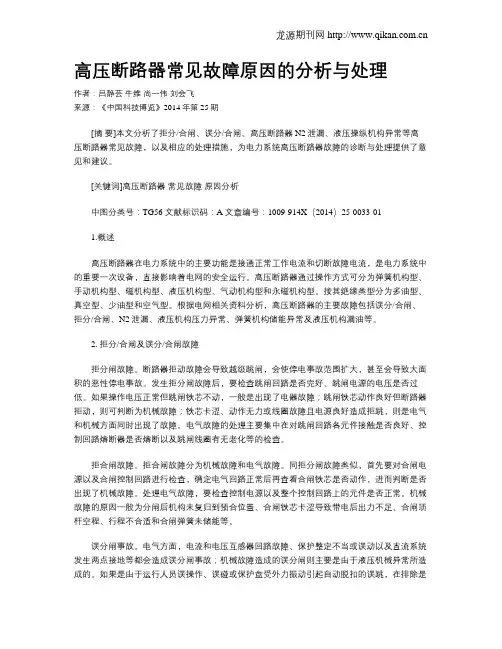

高压断路器常见故障原因的分析与处理作者：吕静芸牛维尚一伟刘会飞来源：《中国科技博览》2014年第25期[摘要]本文分析了拒分/合闸、误分/合闸、高压断路器N2泄漏、液压操纵机构异常等高压断路器常见故障，以及相应的处理措施，为电力系统高压断路器故障的诊断与处理提供了意见和建议。
[关键词]高压断路器常见故障原因分析中图分类号：TG56 文献标识码：A 文章编号：1009-914X（2014）25-0033-011.概述高压断路器在电力系统中的主要功能是接通正常工作电流和切断故障电流，是电力系统中的重要一次设备，直接影响着电网的安全运行。
高压断路器通过操作方式可分为弹簧机构型、手动机构型、磁机构型、液压机构型、气动机构型和永磁机构型。
按其绝缘类型分为多油型、真空型、少油型和空气型。
根据电网相关资料分析，高压断路器的主要故障包括误分/合闸、拒分/合闸、N2泄漏、液压机构压力异常、弹簧机构储能异常及液压机构漏油等。
2. 拒分/合闸及误分/合闸故障拒分闸故障。
断路器拒动故障会导致越级跳闸，会使停电事故范围扩大，甚至会导致大面积的恶性停电事故。
发生拒分闸故障后，要检查跳闸回路是否完好、跳闸电源的电压是否过低。
如果操作电压正常但跳闸铁芯不动，一般是出现了电器故障；跳闸铁芯动作良好但断路器拒动，则可判断为机械故障；铁芯卡涩、动作无力或线圈故障且电源良好造成拒跳，则是电气和机械方面同时出现了故障。
电气故障的处理主要集中在对跳闸回路各元件接触是否良好、控制回路熔断器是否熔断以及跳闸线圈有无老化等的检查。
拒合闸故障。
拒合闸故障分为机械故障和电气故障。
同拒分闸故障类似，首先要对合闸电源以及合闸控制回路进行检查，确定电气回路正常后再查看合闸铁芯是否动作，进而判断是否出现了机械故障。
处理电气故障，要检查控制电源以及整个控制回路上的元件是否正常。
机械故障的原因一般为分闸后机构未复归到预合位置、合闸铁芯卡涩导致带电后出力不足、合闸顶杆空程、行程不合适和合闸弹簧未储能等。
