消防控制逻辑关系消防自动报警系统的联动控制（控制关系见消防控制逻辑关系表）其主要有以下内容：控制系统报警设备种类受控设备及设备动作后结果位置及说明水消防系统消火栓按钮启动消火栓泵泵房报警阀压力开关启动喷淋泵泵房水流指示器（报警，确定起火层）水支管检修信号阀（报警，提醒注意）水支管消防水池水位或水管压力启动，停止稳压泵等预作用系统该区域探测器或手动按钮启动预作用报警阀充水该区域（闭式喷头）压力开关启动喷淋泵泵房水喷雾系统温感、烟感同时报警或紧急按钮启动雨淋阀启动喷淋泵(自动延时30秒) 该区域（开式喷头）空调系统烟感探测器或手动按钮关闭有关系统空调机、新风机、普通送风机关闭本层电控防火阀防火阀70℃温控关闭关闭该系统空调机或新风机、送风机防排烟系统烟感探测器或手动按钮打开有关排烟风机与正压送风机屋面打开有关排烟口（阀）打开有关正压送风口着火层、上下各一层两用双速风机转入高速排烟状态两用风管中，关正常排风口，开排烟口排烟风机旁防火阀280℃温控关关闭有关排烟风机屋面可燃气体报警打开有关房间排风机，关闭煤气管道阀门厨房、煤气表房、地下燃气锅炉房等防火卷帘门防火卷帘门旁的烟感探测器该卷帘或该组卷帘门下降一半防火卷帘门旁的温感探测器该卷帘或该组卷帘归底卷帘有水幕保护时，启动水幕电磁阀和雨淋泵电控常开防火门旁烟感或温感释放电磁铁，关闭该防火门电控挡烟垂壁旁烟感或温感释放电磁铁，该挡烟垂壁或该组挡烟垂壁下垂手动为主的系统手动/自动，手动为主切断起火层非消防电源着火层、上下各一层手动/自动，手动为主启动起火层警铃或声光报警装置着火层、上下各一层手动/自动，手动为主使电梯归首，消防电梯投入消防使用手动对有关区域进行紧急广播着火层、上下各一层消防电话随时报警、联络、指挥灭火 1. 水灭火系统：消火栓按钮动作时，系统可自动/手动启、停消火栓泵，并监控其运行状态。
水喷淋干管上压力开关动作，系统可自动启动喷淋泵，并监控其运行状态。
消防系统控制逻辑关系说明书
消防系统控制逻辑关系说明书是一种详细说明消防系统中各种设备和控制元件之间关系的文档，目的是确保消防系统在紧急情况下能够正确、快速地响应，保障人员生命财产安全。
消防系统控制逻辑关系说明书包括以下内容：
1. 设备的逻辑流程：说明消防系统中各个设备的工作原理、功能及逻辑流程。
2. 控制关系图表：绘制消防系统的控制关系图表，表现各控制元件在系统中的位置和控制关系。
3. 相关表格数据：如控制元件的工作电压、动作电流、触发方式等。
4. 可能出现的故障及应急措施：列出常见的故障和应急措施，包括该故障的产生原因、可能的后果、检测方法和应急措施。
5. 操作流程：为了提高系统的可靠性，确保操作流程正确，控制逻辑关系说明书应当详细阐明各操作步骤。
总之，消防系统控制逻辑关系说明书是一份极其关键的文档，必须确保准确无误，有利于保障消防系统的正常运行。
消防报警系统各分系统控制逻辑关系说明消防自动报警分系统的联动控制关系消防自动报警分系统的联动关系，其主要有以下内容：一、水灭火系统：消火栓按钮动作时，系统可自动/手动启动、停止消火栓泵。
水喷淋干管上压力开关工作，系统可自动启动喷淋泵，并监控其动作状态。
二、防排烟系统：当系统确认发生火灾后，立即开启着火层及其上、下层的正压送风阀（口），同时自动打开顶层相应正压送风机，使楼梯前室通道为正压，防止烟气侵入，保证人员疏散逃生时的环境安全。
在各层走廊、地下室及无窗房间设有常闭防火排烟阀（口），火灾时，可自动或手动打开火灾区域的防火排烟阀（口），同时联动相应的排烟风机启动，当顶层排烟风机前的防火排烟阀温度达到280摄氏度时，阀门关闭，联动排烟风机亦同时关闭。
三、火灾事故广播系统当系统确认发生火灾后，可自动切断背景音乐广播，或在消防值班室控制柜上手动控制，接通着火层及其上、下层的扬声器进行紧急广播，指导楼内人员疏散。
四、电梯迫降系统：当系统确认发生火灾后，系统立即迫降所有电梯至首层，并自动切断客、民梯的电源，仅保留消防电梯供消防人员使用。
五、防火卷帘门控制：当防火通道上的卷帘门两边的感烟探测器报警时，系统控制卷帘门下降到距地面1.8米处，挡烟并让人员疏散，当卷帘门两边的感温探测器报警时，则系统控制卷帘门下降到地面，已完成防火区的分隔。
卷帘门两边还设有卷帘门控制升降的按钮，并设有保持延时（1-30秒可调）后卷帘门自动放下的功能。
六、其它联动控制：当确认发生火灾时，系统会手动/自动将着火层及上、下层的声光报警器启动，提醒楼内人员及时疏散，并有消防值班室手动/自动切断着火层及其上、下层的非消防电源，点亮应急照明系统。

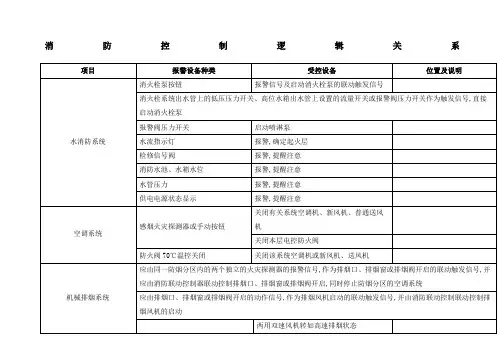

消防各分系统联动控制逻辑关系表。
消防火灾报警系统联动调试逻辑关系概述
火灾自动报警系统：
1.防烟分区内探测器→防烟分区排烟阀→排烟风机
2.排烟阀反馈信号→启动防火分区补风机
3.防火分区正压风机启动相邻区域正压风机也启动
4.声光、广播整栋启动
5.电梯出口的正压送风阀启动本层及相关层（上下左右）正压送风口
6.探测器→启动正压送风机
7.电梯→整栋启动
8.切非→本层
9.空调→本层
10.门禁→整栋切
11.常开防火门→本层
预作用系统：
1、防护区内的一个个火警信号与报警阀上的排气压力开关启动预作用阀电磁阀
泡沫系统：
1、压力开关启动泡沫罐上的电磁阀
喷淋泵：
1、报警阀上的压力开关反馈启动喷淋泵
2、干管低压压力开关、流量计启动
消火栓泵：
1、本分区探测器＋本分区消火栓按钮→启动消火栓泵
2、干管低压压力开关、流量开关启动
中庭：
1、本中庭内两个红外探测器火警信号→本中庭卷帘门全下
2、本层两个火警信号→本层中庭卷帘门下、
气体灭火系统：
1、所有被控设备通过气体主机启动。
