WCDMA信令基础知识

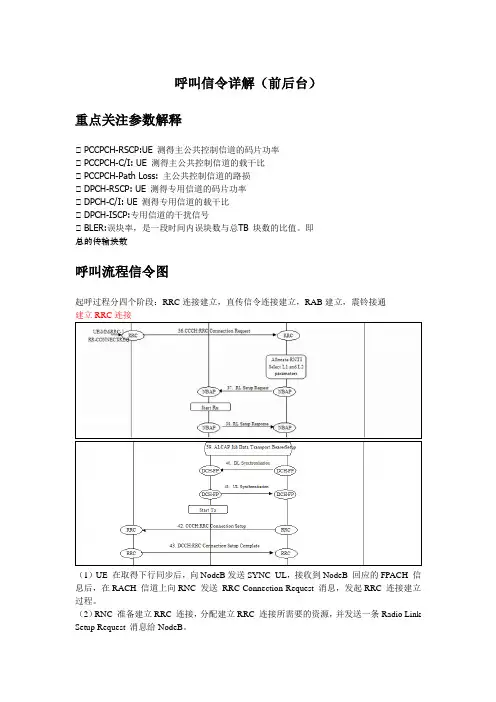

呼叫信令详解（前后台）重点关注参数解释PCCPCH-RSCP:UE 测得主公共控制信道的码片功率PCCPCH-C/I: UE 测得主公共控制信道的载干比PCCPCH-Path Loss: 主公共控制信道的路损DPCH-RSCP: UE 测得专用信道的码片功率DPCH-C/I: UE 测得专用信道的载干比DPCH-ISCP:专用信道的干扰信号BLER:误块率，是一段时间内误块数与总TB 块数的比值。

即总的传输块数呼叫流程信令图起呼过程分四个阶段：RRC连接建立，直传信令连接建立，RAB建立，震铃接通建立RRC连接（1）UE 在取得下行同步后，向NodeB发送SYNC_UL，接收到NodeB 回应的FPACH 信息后，在RACH 信道上向RNC 发送RRC Connection Request 消息，发起RRC 连接建立过程。

（2）RNC 准备建立RRC 连接，分配建立RRC 连接所需要的资源，并发送一条Radio Link Setup Request 消息给NodeB。

（3）NodeB 配置物理信道，在新的物理信道上准备接收UE 消息，并给RNC 发送一条Radio Link Setup Response 响应消息。

（4）RNC 通过ALCAP 协议，建立Iub 数据传输承载。

Iub 数据传输承载通过AAL2 的绑定标识与DCH 绑定在一起。

建立Iub 数据传输承载需要NodeB 确认。

（5）（6）通过Downlink Synchronisation 和Uplink Synchronisation.控制帧，NodeB 与RNC 为Iub 数据传输承载建立同步，此后NodeB 开始DL 发送。

（7）RNC 在FACH 信道上发送RRC Connection Setup 消息给UE。

（8）UE 在DCCH 上发送RRC Connection Setup Complete 消息给RNC，RRC 连接建立完成直传信令连接建立（含鉴权和加密）（9）UE 在DCCH 上给RNC 发送一条Initial Direct Transfer（CM Service Request）消息，该消息包括了UE 请求的业务类型等信息，例如12.2K语音业务。

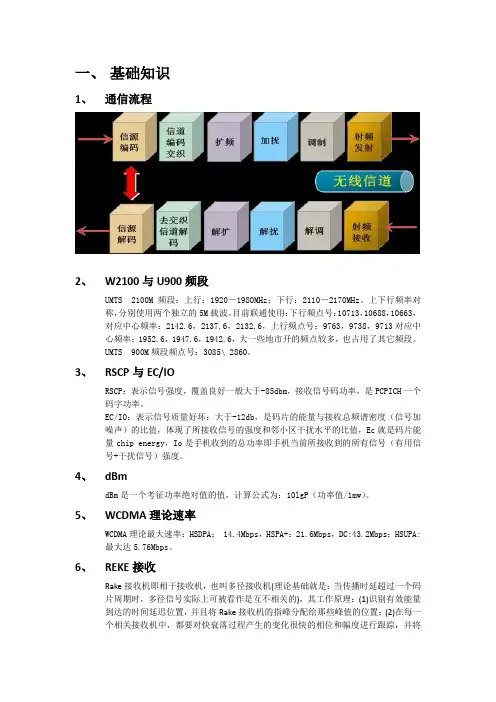

一、基础知识1、通信流程2、W2100与U900频段UMTS 2100M频段：上行：1920－1980MHz；下行：2110－2170MHz。

上下行频率对称，分别使用两个独立的5M载波。

目前联通使用：下行频点号：10713，10688，10663，对应中心频率：2142.6，2137.6，2132.6，上行频点号：9763，9738，9713对应中心频率：1952.6，1947.6，1942.6，大一些地市开的频点较多，也占用了其它频段。

UMTS 900M频段频点号：3085\ 2860。

3、RSCP与EC/IORSCP：表示信号强度，覆盖良好一般大于-85dbm，接收信号码功率，是PCPICH一个码字功率。

EC/IO：表示信号质量好坏：大于-12db，是码片的能量与接收总频谱密度（信号加噪声）的比值，体现了所接收信号的强度和邻小区干扰水平的比值，Ec就是码片能量chip energy，Io是手机收到的总功率即手机当前所接收到的所有信号（有用信号+干扰信号）强度。

4、dBmdBm是一个考征功率绝对值的值，计算公式为：10lgP（功率值/1mw）。

5、WCDMA理论速率WCDMA理论最大速率：HSDPA： 14.4Mbps，HSPA+：21.6Mbps，DC:43.2Mbps；HSUPA:最大达5.76Mbps。

6、REKE接收Rake接收机即相干接收机，也叫多径接收机(理论基础就是：当传播时延超过一个码片周期时，多径信号实际上可被看作是互不相关的)，其工作原理：(1)识别有效能量到达的时间延迟位置，并且将Rake接收机的指峰分配给那些峰值的位置；(2)在每一个相关接收机中，都要对快衰落过程产生的变化很快的相位和幅度进行跟踪，并将其消除；(3)将所有指峰处经过解调和相位调整后的符号进行整合，并送入解码器进行后续的处理。

7、无线传播⏹电磁传播：直射、反射、散射和绕射⏹无线环境中的信号衰减分成三部分◆路径损耗：电磁波在宏观大范围（即公里级）空间传播所产生的损耗，它反映了传播在空间距离的接收信号电平的变化趋势。

1.1WCDMA网络关键参数（1）RSCP●接收信号码功率，测量得到的是码字功率，一般是针对CPICH信道而言。

如果PCPICH采用发射分集，手机对每个小区的发射天线分别进行接收码功率测量，并加权和为总的接收码功率值。

●RSCP(dBm)=RSSI＋Ec/No(每码片能量与噪声功率密度之比)●RSCP，Ec意义相同（2）TxPower●手机的发射功率，反映了手机当前的上行链路损耗水平和干扰情况。

上行链路损耗大或者存在严重干扰，手机的发射功率就会大，反之手机发射功率就会小。

●起呼和通话时才有值（3）RxPower●手机接收功率，指在所有前向信道接收到的功率（包括周围各基站/扇区，外加噪声）,反映了手机当前的信号接收水平，RxPower大的地方，即信号覆盖好的区域, RxPower 只是简单的反映了路测区域的信号覆盖水平，而不是信号覆盖质量的情况。

●RSSI，RxPower，Io意义相同（4）Ec/Io●每码片能量与干扰功率谱密度之比,即解调后的可用信号功率/总功率●Ec/Io反映了手机在当前接收到的导频信号的水平，值越大，说明有用信号的比例越大，反之亦然。

（5）PSC●主扰码，用来在小区搜索过程中解码主公共控制物理信道（PCCPCH），从而解调出系统下发的广播消息，得到小区信息。

●主扰码有512个，分为64组，每组８个。

（6）SIR●SIR 信干比: SIR＝（RSCP/ISCP)×SF，ISCP算法各手机不同，SIR为手机直接吐出。

●用于内环功率控制，设置Target SIR，与接收到的SIR相比，决定升/降功率。

（7）BLER●用来评估传输信道的块错误率，它基于传输块的CRC校验得到，计算值为接收到的CRC校验错误的传输块的数目与接收到的传输块总数的比值。

●也用于外环功率控制，根据接收到的业务的BLER，动态调整Target SIR，决定升/降功率。

（8）TPC●发射功率调整指示，用于指示功率控制情况，表明让手机/NodeB增加/降低其发射功率。

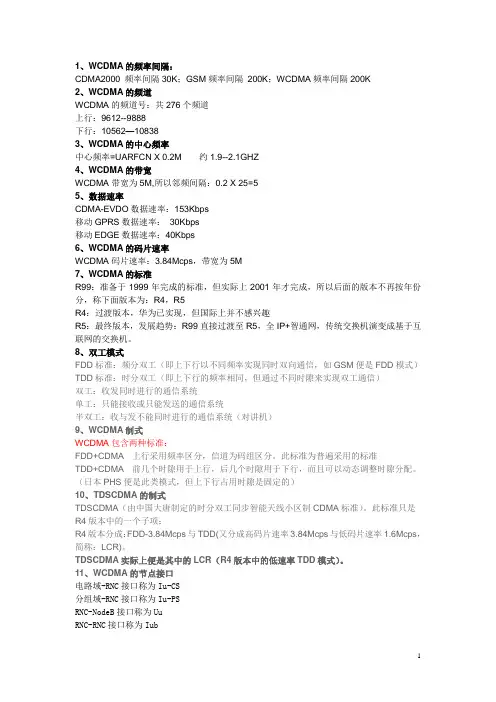

1、WCDMA的频率间隔：CDMA2000 频率间隔30K；GSM频率间隔200K；WCDMA频率间隔200K2、WCDMA的频道WCDMA的频道号：共276个频道上行：9612--9888下行：10562—108383、WCDMA的中心频率中心频率=UARFCN X 0.2M 约1.9--2.1GHZ4、WCDMA的带宽WCDMA带宽为5M,所以邻频间隔：0.2 X 25=55、数据速率CDMA-EVDO数据速率：153Kbps移动GPRS数据速率：30Kbps移动EDGE数据速率：40Kbps6、WCDMA的码片速率WCDMA码片速率：3.84Mcps，带宽为5M7、WCDMA的标准R99：准备于1999年完成的标准，但实际上2001年才完成，所以后面的版本不再按年份分，称下面版本为：R4，R5R4：过渡版本，华为已实现，但国际上并不感兴趣R5：最终版本，发展趋势：R99直接过渡至R5，全IP+智通网，传统交换机演变成基于互联网的交换机。

8、双工模式FDD标准：频分双工（即上下行以不同频率实现同时双向通信，如GSM便是FDD模式）TDD标准：时分双工（即上下行的频率相同，但通过不同时隙来实现双工通信）双工：收发同时进行的通信系统单工：只能接收或只能发送的通信系统半双工：收与发不能同时进行的通信系统（对讲机）9、WCDMA制式WCDMA包含两种标准：FDD+CDMA 上行采用频率区分，信道为码组区分。

此标准为普遍采用的标准TDD+CDMA 前几个时隙用于上行，后几个时隙用于下行，而且可以动态调整时隙分配。

（日本PHS便是此类模式，但上下行占用时隙是固定的）10、TDSCDMA的制式TDSCDMA（由中国大唐制定的时分双工同步智能天线小区制CDMA标准）。

此标准只是R4版本中的一个子项：R4版本分成：FDD-3.84Mcps与TDD(又分成高码片速率3.84Mcps与低码片速率1.6Mcps，简称：LCR)。
