机械零件失效分析机械零件是构成机械设备的基本组成部分，其质量和性能的好坏直接关系到整个机械设备的可靠性和安全性。
然而，在机械设备的长期运行中，由于各种原因，机械零件可能会出现失效现象。
失效分析是一种通过分析失败机械零件的失效原因来帮助我们改进设计、制造和维修策略的方法。
一、失效类型机械零件的失效类型多种多样，常见的包括疲劳失效、磨损失效、腐蚀失效、断裂失效等。
疲劳失效是指材料在交变载荷作用下的长期疲劳过程中逐渐出现的损伤。

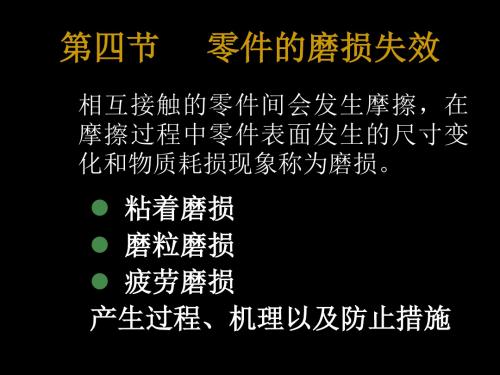

磨损失效是指机械零件在运行过程中由于与其他零件或外界环境的摩擦而造成的表面磨损。
腐蚀失效是指机械零件由于环境中的化学腐蚀而失效。
断裂失效是指机械零件由于超过其承载能力而发生断裂。
二、失效原因机械零件失效的原因也是多种多样的，常见的有材料问题、设计问题、制造问题、装配问题、使用问题等。
材料问题是指机械零件材料的质量或性能不达标，如含气体、夹杂物、晶粒非均匀等。
设计问题是指机械零件在设计过程中存在结构强度不足、刚度不够的问题。
制造问题是指机械零件在加工过程中存在加工质量不合格、工艺控制不严等问题。
装配问题是指机械零件在装配过程中存在装配不当、配合间隙设计不合理等问题。
使用问题是指机械零件在使用过程中存在操作不当、润滑不足等问题。
三、失效分析方法失效分析是通过分析失效零件的失效样品、现场情况以及相关维修记录来查找失效原因。
常用的失效分析方法包括物理分析、化学分析、力学分析、金相分析等。
物理分析是通过观察失效零件的外部形态和内部结构来判断失效形式。
化学分析是通过对失效零件进行化学成分分析以及腐蚀产物分析来判断失效原因。
力学分析是通过对失效零件进行力学性能测试以及有限元分析等方法来判断失效原因。
金相分析是通过对失效零件进行金相组织观察以及晶体学分析等方法来判断失效原因。
四、失效分析结果的应用失效分析的最终目的是为了指导我们改进机械零件的设计、制造和维修策略，提高机械设备的可靠性和安全性。
机械工程材料机械工业出版社第版内容总结文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）《机械工程材料》机械工业出版社第3版目录第一章机械零件的失效分析第二章碳钢第三章钢的热处理第四章合金钢第五章铸铁第六章有色金属及其合金第七章高分子材料第八章陶瓷材料第九章复合材料第十章功能材料第十一章材料改性新技术第十二章零件的选材及工艺路线第十三章工程材料在典型机械和生物医学上的应用第一章机械零件的失效分析第一节零件在常温静载下的过量变形失效：零件若失去设计要求的效能变形：材料在外力作用下产生的形状或尺寸的变化弹性变形：能够恢复的变形塑性变形：不能恢复的变形一、工程材料在静拉伸时的应力-应变行为1.低碳钢的应力-应变行为变形过程：弹性变形、屈服塑性变形、均匀塑性变形、不均匀集中塑性变形2.其他类型材料的应力-应变行为纯金属脆性材料高弹性材料二、静载性能指标1.刚度和强度指标（1）刚度指零（构）件在受力时抵抗弹性变形的能力单向拉伸（或压缩）时：E=σ/ε=εAF / ，即EA=F/ε纯剪切时：G=τ/γ=γτAF / ，即GA=F τ/γ弹性模量E （或切变模量G ）是表征材料刚度的性能指标（2）强度指材料抵抗变形或断裂的能力指标有：比例极限σp ，弹性极限σe ，屈服强度σs ，抗拉强度σb ，断裂强度σk2.弹性和塑性指标（1）弹性指材料弹性变形大小弹性能u ：应力-应变曲线下面弹性变形阶段部分所包围的面积 u=21σe εe=E e 221σ （2）塑性指材料断裂前发生塑性变形的能力断后伸长率： %10000⨯-=L L L δ 断面收缩率： %10000⨯-=A A A ψ ψδ、越大，材料塑性越好3.硬度指标表征材料软硬程度的一种性能布氏硬度HBW （硬质合金球为压头）洛氏硬度HRC （锥角为120°的金刚石圆锥体为压头）维氏硬度HV （锥角为136°的金刚石四棱锥体为压头）三、过量变形失效零件的最大弹性变形量△l 或θ（扭转角）必须小于许可的弹性变形量。
沈莲主编《机械工程材料》（第2版）习题与思考题第一章 机械零件的失效分析1. 何谓失效？零件失效方式有哪些？2. 静载性能指标有哪些？并说明它们各自的含义。
3. 过量弹性变形、过量塑性变形而失效的原因是什么？如何预防？4. 何谓韧性断裂和脆性断裂的因素的哪些？5. 何谓冲击韧性？如何根据冲击韧性来判断材料的低温脆性倾向？6. 何谓断裂韧性？如何根据材料的断裂韧度KIC、零件的工作应力σ和零件中裂纹半长度a 来判断零件是否会发生低应力脆断？7. 压力容器钢的1000s MPa s =，1/2170IC K MPa m =；铝合金的400s MPa s =，1/225IC K MPa m =。
试问这两种材料制作压力容器时发生低应力脆断时裂纹的临界尺寸各是多少（设裂纹的几何形状因子Y =8. 说明典型疲劳断口的特征。
如何根据疲劳断口形态大致判断：1）循环应力大小；2）应力特循环周次多少；3）应力集中程度大小。
9. 疲劳抗力指标有哪些？影响疲劳抗力的因素有哪些？10.磨损失效类型有几种？如何防止零件的各类磨损失效？11.腐蚀失效类型有几种？如何防止零件的各类磨损失效？12.何谓蠕变极限和持久强度？零件在高温下的失效形式有哪些？如何防止？13.有一根轴向尺寸很大的轴，在500℃温度下工作，承受交变扭转载荷和交变弯曲载荷，轴颈处承受摩擦力和接触应力，试分析此轴的失效形式可能有哪几种？设计时需要考核哪几个力学性能指标？第二章 碳钢1. 何谓过冷度?为什么结晶需要过冷度?它对结晶后晶粒大小有何影响?2. 何谓晶体、单晶体、多晶体、晶体结构、点阵、晶格、晶胞?3. 金属中常见的晶体结构类型有哪几种?α-Fe、γ-Fe、A1、Cu、Ni、Pb、Cr、V、Mg、Zn 各属何种晶体结构?4. 何谓同素异构转变?纯铁在常压下有哪几种同素异构体?各具有何种晶体结构?5. 实际晶体中的晶体缺陷有哪几种类型?它们对晶体的性能有何影响?6. 固溶体和化合物有何区别?固溶体类型有哪几种? Si、N、Cr、Mn、Ni、B、V、Ti、W 与铁和碳形成何种固溶体或化合物?7. 何谓匀晶转变、共晶转变、包晶转变、共析转变、固溶体的二次析出转变?根据Fe-Fe 3C 相图写出它们的转变反应式，并说明转变产物的名称、形态及对铁碳合金力学性能的影响。
