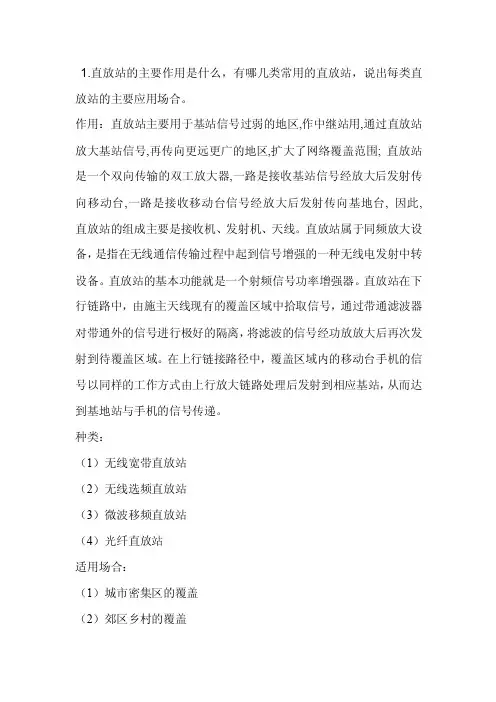

1.直放站的主要作用是什么，有哪几类常用的直放站，说出每类直放站的主要应用场合。
作用：直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。
直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
种类：（1）无线宽带直放站（2）无线选频直放站（3）微波移频直放站（4）光纤直放站适用场合：（1）城市密集区的覆盖（2）郊区乡村的覆盖（3）公路的覆盖（4）旅游风景区的覆盖2.什么是室内分布系统，为什么要建设室内分布系统。
室内分布系统的常用有源器件和无源器件各有哪些，各有什么作用。
GSM室内分布系统是将基站信号引入室内，解决室内盲区覆盖；它可以有效解决信号延伸和覆盖，改善室内通信质量；它将基站信号科学地分配到室内的各个房间、通道，而又不产生相互干扰。
它是基站和微蜂窝的补充和延伸，有不能被基站和直放站所代替，是大都市中移动通信不可缺少的组成部分。
国人公司根据客户的不同需求自主研发了配合光纤、移频、无线、微蜂窝等不同系列的GSM室内分布系统直放站产品。
原因：随着城市里移动用户的飞速增加以及高层建筑越来越多，话务密度和覆盖要求也不断上升，这些建筑物规模大，质量好。
对移动电话信号有很强的屏蔽作用。
在大型建筑物的底层、地下商场、地下停车场等环境下，移动通信信号弱，手机无法正常使用，形成了移动通信的盲区和阴影区。
直放站移动通信的三个基本要素：终端，传输系统，交换系统。
直放站：同频双向放大的中继站，又称同频中继器。
传输方式是透明传输，功能是接受和转发基站与移动台之间的信号。
直放站的目的是信号覆盖，信号增强，信号的均匀分配。
直放站主要由施主天线，直放站主机，用户天线。
沟通基站和直放站间的上、下链路，一般采用方向性更强，增益高的定向天线。
直放站一般可获得80dB左右的增益。
（增益：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
）直放站类型：无线直放站，光纤直放站，移频直放站，室内信号分布系统等。
光纤直放站的特点采用基站直接耦合方式；无线直放站的特点采用无线空间耦合方式；直放站和信源基站之间的接入有两种典型的方式：无线空间耦合方式和基站直接耦合方式。
中继方式的确定主要是解决信号的放大和传输问题。
直放机的组成双工器，过滤器，低噪器，选频模块，功放模块。
室内信号分布可分为天馈分布系统和光纤分布系统；信号的覆盖方式解决的是信号的分配问题；直放站考虑的三个方面：接入方式，中继方式，覆盖方式。
室内信号分布系统可分为4种解决方案：1、无源天馈分布系统；2、有源天馈分布系统；3、无线接入的室内分布系统；4、光纤室内分布系统；（有源天馈分布系统是在无源天馈系统上加入功率直放机系统的产品）干扰保护比（1）同频干扰保护比C/I要求C/I》9dB 工作中一般加入3dB的余量要求C/I》12dB（2）邻频干扰保护比C/A要求C/A》-9d B 工作中一般加入3dB的余量要求C/A》-41dB(记住这几个数值，重点) 跳频技术的优点1、频率分集；2、干扰源分集；跳频技术分为基带跳频和射频跳频；基带跳频通过腔体合成器；射频跳频通过混合合成器；（重点）DT测试的主要设备包括：测试软件，测试手机，笔记本电脑，电子地图，测试车辆，GPS定位仪等。
CQT测试原则：一类城市40个测试点；二类城市30个测试点；三类城市20个测试点；其中80%为室内测试点，必须包括飞机候机楼，火车站候车室，会展中心1—3个，市区内重点旅游点1—2个，三级以上酒店占20%，大型商场/餐饮/娱乐场所占20%，高居写字楼占10%，居民小区占10%，其他测试点均匀分布。
一、直放站概述1.直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低 IP3（无委规定小于-36dBm）、低噪声系数 (NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有 GSM直放站和 CDMA直放站 ;---从安装场所来分有室外型机和室内型机 ;---从传输带宽来分有宽带直放站和选频（选信道）直放站 ;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2)移动通信直放站的类型GSM移动通信直放站GSM 移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM 直放站是为消除 GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。
直放站的作用及组成？直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。
一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。
直放站的作用及组成直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。
一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

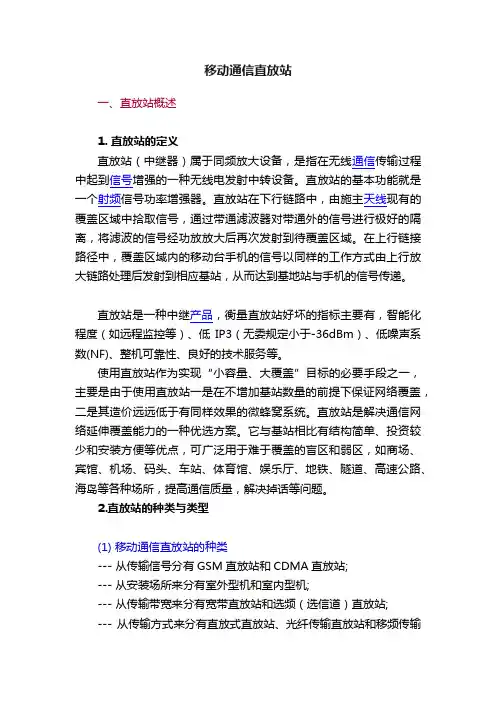

移动通信直放站一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2.直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
?(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM直放站是为消除GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。
一、直放站概述1.直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低 IP3（无委规定小于-36dBm）、低噪声系数 (NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2.直放站的种类与类型(1)移动通信直放站的种类---从传输信号分有 GSM直放站和 CDMA直放站 ;---从安装场所来分有室外型机和室内型机 ;---从传输带宽来分有宽带直放站和选频（选信道）直放站 ;---从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2)移动通信直放站的类型GSM移动通信直放站GSM 移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。
通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。
GSM 直放站是为消除 GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。
铁路光纤直放站系统详解本文主要对铁路无线列调中的光纤直放站系统进行了详细分析，重点对光纤直放站覆盖系统的基本原理和构成、特点、网络拓扑结构、网管系统等方面做了细致的描述。
通过分析，了解到光纤直放站系统具有中继距离远、信号质量高、抗干扰能力强、稳定性好和投资低等优点，是解决无线列调中的长大区间、长隧道等弱场强区域的优选方案，并已在高铁、客专、普铁和既有线改造施工中广泛应用。
铁路光纤直放站无线TN92 A 1672-5158（20__）04-0236-01光纤直放站中继系统是一种广泛应用与解决铁路无线通信弱场区问题的系统，它利用光纤作为中继媒介，具有传输距离远、信号质量高、稳定性好、投资低等优点，光纤直放站系统可以适应铁路现有无线调度通信的单双工系统、四频组和独立同步等制式及GSM-R系统，不改变运行中原有的系统功能及设备，提供全透明传输。
光纤直放站可以解决铁路的长大区间、长隧道等弱场区的无线覆盖。
一、基本原理和构成光纤直放站的作用类似于在弱场区建起了一座基站BTS，从信号接口电平看，光纤直放站拉近了车站台和移动台。
光纤直放站主要由两部分组成：近端机和远端机。
近端机的主要作用是从基站BTS（车站台）拾取信号，同时也把远端机中继过来的信号传送给基站。
远端机的主要作用是保证弱场区的场强覆盖，把BTS下来的信号（下行信号）进行功率放大，同时把移动台来的信号（上行信号）上传给基站，它是光纤直放站覆盖系统的主要设备。
近端机和远端机之间靠光纤连接，采用光纤波分复用技术，每台远端机只需要一条光纤和近端机连接，下行使用1310nm波长的光窗口，上行使用1550nm波长的光窗口。
提供光调制解调功能设备称为光端机，光端机提供上行和下行两个透明的射频传输通道，Rfin信号调制到光发射器；光接收器把调制在光上的信号还原为Rfout。
经过光调制解调后，输出的底部噪声电平比较高，为了保证信号的信噪比，输入的射频信号电平应大于50dBm。
宏站、微基站、直放站、射频拉远基站区分在小区制移动通信网络中，通常采用正六边形无线小区邻接构成面状服务区。
由于服务区的形状很像蜂窝，这种网络便被称为蜂窝式网络。
宏蜂窝(macrocell), 传统的蜂窝式网络由宏蜂窝小区（macrocell）构成，每小区的覆盖半径大多为1km～25km，基站天线尽可能做得很高。
在实际的macrocell内，通常存在着两种特殊的微小区域。
一是“盲点”，由于电波在传播过程中遇到障碍物而造成的阴影区域，该区域通信质量严重低劣；二是“热点”，由于空间业务负荷的不均匀分布而形成的业务繁忙区域，它支持macrocell中的大部分业务。
以上两“点”问题的解决，往往依靠设置直放站、分裂小区等办法。
除了经济方面的原因外，从原理上讲，这两种方法也不能无限制地使用，因为扩大了系统覆盖，通信质量要下降；提高了通信质量，往往又要牺牲容量。
近年来，随着业务需求的剧增，这些方法更显捉襟见时，这样便产生了微蜂窝技术。
微蜂窝小区(microcell)的覆盖半径为30m～300m，基站天线低于屋顶高度，传播主要沿着街道的视线进行，信号在楼顶的泄露小。
因此，microcell最初被用来加大无线电覆盖，消除macrocell中的“盲点”。
由于低发射功率的microcell基站允许较小的频率复用距离，每个单元区域的信道数量较多，因此业务密度得到了巨大的增长，且RF干扰很低，将它安置在macrocell的“热点”上，可满足该微小区域质量与容量两方面的要求。
微蜂窝（ microcell ）是在宏蜂窝的基础上发展起来的一门技术。
与宏蜂窝相比，它的发射功率较小，一般在 2W 左右；覆盖半径大约为 100m ～ 1km ；基站天线置于相对低的地方，如屋顶下方，高于地面 5m ～ 10m ，无线波束折射、反射、散射于建筑物间或建筑物内，限制在街道内部。
可满足该微小区域质量与容量两方面的要求。
1，宏基站，直白点，铁塔站，比较大的那种，一个站覆盖几十公里.容量大，需要机房，可靠性较好，维护方便。
目录一、微型直放站介绍 (2)1、微型直放站概述 (2)二、坤若微型直放站特点： (3)1、做工： (3)2、工作稳定： (3)3、低干扰： (3)4、指示灯简单实用，安装方便： (3)5、增益调节系统： (3)6、信号过强指示： (3)7、指示灯清晰： (3)三、信号显示指示灯 (4)30%60%100%信号： (4)Work工作： (4)ALC起控： (4)Power电源： (4)BS： (4)MS： (4)四、ATT拨码使用说明 (4)五、安装注意事项与参考图 (5)①、城中村常见的安装方式 (5)②、最简单的安装图 (5)③、隧道等长距离安装 (6)④、多台组网安装 (6)六、技术指标： (7)七、直放站主机固定 (8)八、配件清单 (8)一、微型直放站介绍1、微型直放站概述微型直放站（又名：手机信号放大器。
英文名：Signal Repeater）将室外手机基站信号有线接入，通过下行链路放大后转接到室内，用于弥补基站信号覆盖的盲点；再将手机信号通过上行链路放大后传送到基站，实现通话。
微型直放站正常工作的最基本条件为，放置室外天线的位置，有通话完全正常的信号源。
二、坤若微型直放站特点：1、做工：壳体内部采用多格模块化设计，将各级信号在内部分开实现完美隔离，从根本上解决内部信号自激的可能。
主机共128颗螺丝固定，使得电路主板、铝壳体和铝盖板浑然一体，只为信号质量变的完美。
2、工作稳定：本公司每一台主机，满功率输出后，室外输入信号再增加≤30dB主机技术指标不恶化。
能保证各种复杂环境主机始终最佳状态工作。
3、低干扰：信号质量相关指标，三阶互调、电压驻波比、带内波动等指标可达招标标准。
上行噪声系数低于3dB，高于招标标准，对基站噪声干扰更小。
4、指示灯简单实用，安装方便：信号强度指示，工作指示，输入信号过强指示，安装出错告警指示。
详见指示灯说明。
5、增益调节系统：用户可以根据ATT拨码，调节主机的工作状态，需要主机覆盖一个房间就只覆盖一个房间，做到不放大附近的信号也不干扰附近的信号。
