如何确定空调负荷与送风量资料

2、⼯艺性空调的室内空⽓计算参数⼯艺性空调根据⼯艺要求，并考虑必要的卫⽣条件来确定。

具体情况可以参考《空⽓调节设计⼿册》电⼦部第⼗设计研究院编。

室外空⽓计算参数空调⼯程设计与运⾏中所⽤的⼀些室外⽓象参数⼈们习惯称之为室外空⽓计算参数。

室外⽓象参数就某⼀地区⽽已，有随季节变化、昼夜变化或者时刻在不断变化着，如全国各地⼤多数在7~8⽉份⽓温最⾼，⽽1⽉份⽓温最低；⼀天当中，⼀般在凌晨3~4点⽓温最低，⽽在下午14~15点⽓温最⾼。

室外空⽓计算参数的取值，直接影响室内空⽓状态和设备投资。

如果按当地冬、夏最不利情况考虑，那么这种极端最低、最⾼温、湿度要若⼲年才出现⼀次⽽且持续时间较短，这将使设备容量庞⼤⽽造成投资浪费。

因此，设计规范中规定的室外计算参数是按全年少数时候不保证内温、湿度标准⽽制定的。

当室内温、湿度必须全年保证时，应另⾏确定空⽓调节室外计算参数。

1、夏季室外空⽓计算参数（1)夏季空调室外计算⼲、湿球温度夏季空调室外计算⼲球温度采⽤历年不保证50h的⼲球温度；夏季空调室外计算湿球温度采⽤历年平均不保证50h的湿球温度。

（2)夏季空调室外计算⽇平均温度和逐时温度夏季在计算通过围护结构的传热量时，采⽤的是不稳定传热过程，因此必须知道设计⽇的室外平均温度和逐时温度。

夏季空调室外设计⽇平均温度采⽤历年平均不保证5天的⽇平均温度。

2、冬季空调室外计算温、湿度的确定冬季空调室外计算温度采⽤历年平均不保证1天的⽇平均温度；当冬季不使⽤空调设备送热风，⽽使⽤采暖设备时，计算围护结构的传热应采⽤采暖室外计算温度。

由于冬季室外空⽓含湿量远⼩于夏季，⽽且变化也很⼩，因此不给出湿球温度，只给出冬季室外计算相对湿度。

规定冬季空调室外计算相对湿度采⽤历年最冷⽉平均相对湿度。

空调房间负荷计算。

暖通空调设计负荷计算及送风量确定作为现代建筑的重要组成部分，暖通空调设计在整个建筑设计阶段中起着至关重要的作用。

通过规划和设计合适的暖通空调系统，可以确保建筑物内外部环境的舒适性，保持适宜的温度、湿度、空气洁净度和通风性，从而提高人员的工作效率和生活质量。

在暖通空调系统的设计过程中，负荷计算和送风量的确定是至关重要的步骤，下面将从这两个方面进行详细介绍。

一、负荷计算暖通空调系统设计中的负荷计算是指对建筑物内部运行所需的热量、湿度、风量、水量等因素进行测算和分析，以确定系统所需的热负荷、冷负荷、通风负荷和湿负荷等参数。

(一) 热负荷热负荷是指建筑物内部需要供应的热量，它的计算需要考虑到室内环境温度、相对湿度、人员活动方式、照明及电器设备等综合因素。

其中，热负荷的计算方法有多种，最常用的是传统的空气负荷法和热传导法。

(二) 冷负荷冷负荷是指建筑物内部需要供应的冷量，它的计算要考虑到气温、太阳辐射、室外风速和相对湿度等因素。

通常，冷负荷的计算方法主要有传统的负荷差法和从入口角度建立模型法。

(三) 通风负荷通风负荷是指室内空气的流通所需要的空气量，主要考虑到室内外的温度和湿度差异、室内外气压差、人员密度和呼吸率、室内设备的运行等因素。

其中，通风负荷的计算方法主要有补风法、正压法和负压法等。

(四) 湿负荷湿负荷是指室内空气中所存在的水分量，通常只存在于相对湿度很高的环境下。

对于人体来说，过度的湿度会使人感到不适，同时还会影响机房等设备的正常工作。

因此，在设计暖通空调系统的过程中需要进行湿负荷计算，以确保所需的湿度满足建筑物的要求。

二、送风量确定送风是暖通空调系统中最基本的要素之一，它的设定应该考虑到室内空气的流通性、室内外温度差异和风速控制等因素。

在确定送风量的时候，需要根据建筑物负荷计算的结果来决定，一般分为总送风量和单机送风量两种。

(一) 总送风量总送风量是指建筑物所需要的总的空气量，通常通过热负荷和新风量来计算得出。

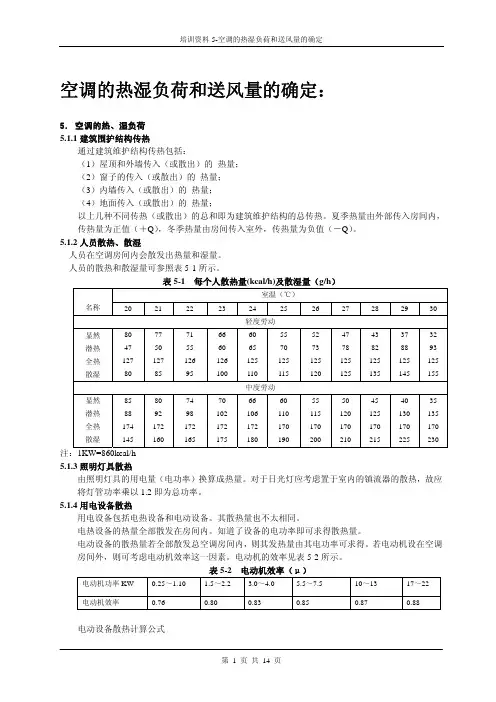

空调的热湿负荷和送风量的确定空调的热湿负荷和送风量的确定：5．空调的热、湿负荷5.1.1建筑围护结构传热通过建筑维护结构传热包括：（1）屋顶和外墙传入（或散出）的热量；（2）窗子的传入（或散出）的热量；（3）内墙传入（或散出）的热量；（4）地面传入（或散出）的热量；以上几种不同传热（或散出）的总和即为建筑维护结构的总传热。

夏季热量由外部传入房间内，传热量为正值（＋Q），冬季热量由房间传入室外，传热量为负值（－Q）。

5.1.2人员散热、散湿人员在空调房间内会散发出热量和湿量。

人员的散热和散湿量可参照表5-1所示。

表5-1 每个人散热量(kcal/h)及散湿量（g/h）注：1KW=860kcal/h 5.1.3照明灯具散热由照明灯具的用电量（电功率）换算成热量。

对于日光灯应考虑置于室内的镇流器的散热，故应将灯管功率乘以1.2即为总功率。

5.1.4用电设备散热用电设备包括电热设备和电动设备。

其散热量也不太相同。

电热设备的热量全部散发在房间内。

知道了设备的电功率即可求得散热量。

电动设备的散热量若全部散发总空调房间内，则其发热量由其电功率可求得。

若电动机设在空调房间外，则可考虑电动机效率这一因素。

电动机的效率见表5-2所示。

表5-2 电动机效率（μ）电动设备散热计算公式Q =η·N 式中 N 电动设备电功率η电动机效率5．2快速估算热、湿负荷5.2.1计算法确定空调负荷用计算法来确定空调房间的制冷（或供暖）负荷是比较准确的，但太繁杂。

设计人员要根据设计要求查阅大量的资料、表格，结合湿空气的焓—湿图或空气线图，运用公式进行计算。

在空调传热负荷中仅建筑维护结构传热就要进行许多计算，而且相当麻烦，稍不注意就会出现差错。

用计算法来确定空调的传热量（建筑维护结构、人员、照明、设备散热、散湿等）请参阅有关设计手册，如《实用供热空调设计手册》陆耀庆主编、《空气调节设计手册》电子工业部第十设计研究院主编等。

也可采用相关的计算软件来计算。

第三章空调负荷计算与送风量确定第一节空调房间室内、外空气计算参数3.1. 1室内空气计算参数---------课件有误！（删除“舒适性空调”）1.舒适性空调的室内空气计算参数在舒适性空调中，涉及到热舒适标准与卫生要求的室内设计计算参数有6项：温度、湿度、新风量、风速、噪声声级、室内空气含尘浓度《室内空气质量标准》（GB/T18883-2002）规定的室内空气质量标准（表3-01）《采暖通风与空气调节设计规范》（GB50019－2003）规定的舒适性空调室内计算参数（表3-02）《公共建筑节能设计标准》（GB50189－2005）规定的公共建筑空调系统室内计算参数（表3-03）2. 工艺性空调的室内空气计算参数某些生产工艺过程所需的室内空气计算参数（表3-04）3.1.2 室外空气计算参数我国《采暖通风与空气调节设计规范》（GB50019－2003）中规定选择下列统计值作为室外空气设计参数：历年平均不保证1天的日平均温度作为冬季空调室外空气计算温度。

用累年最冷月平均相对湿度作为冬季空调室外计算相对湿度。

用历年平均不保证50小时的干球温度作为夏季空调室外计算干球温度。

用历年平均不保证50小时的湿球温度作为夏季空调室外计算湿球温度。

用历年平均不保证5天的日平均温度作为夏季空调室外计算日平均温度。

第二节得热量与冷负荷的关系房间得热量是指通过围护结构进入房间的，以及房内部散出的各种热量。

由两部分组成：一是由于太阳辐射进入房间的热量和室内外空气温差经围护结构传入房间的热量;另一部分是人体、照明、各种工艺设备和电气设备散入房间的热量。

按照现行的《采暖通风与空气调节设计规范》（GB50019-2003）上的规定，空调区的夏季计算得热量，应根据下列各项确定：通过围护结构传入的热量。

通过外窗进入的太阳辐射热量。

人体散热量。

照明散热量。

设备、器具、管道及其他内部热源的散热量。

食品或物料的散热量。

渗透空气带入的热量渗透空气带入的热量。

空调负荷计算与送风量空调房间冷(热)、湿负荷是确定空调系统送风量和空调设备容量的基本依据。

在室内外热、湿扰量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。

当得热量为负值时称为耗(失)热量。

在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为冷负荷，相反，为补偿房间失热而需向房间供应的热量称为热负荷，为维持室内相对湿度所需由房间除去或增加的湿量称为湿负荷。

得热量通常包括以下几方面：1．由于太阳辐射进入的热量和室内外空气温差经围护结构传入的热量，2．人体、照明设备、各种工艺设备及电气设备散入房间的热量。

得湿量主要为人体散湿量和工艺过程与工艺设备散出的湿量。

房间冷(热)、湿负荷量的计算必须以室外气象参数和室内要求维持的气象条件为依据。

第一节室内外空气计算参数一、室内空气计算参数空调房间室内温度、湿度通常田两组指标来规定，即温度湿度基数和空调精度。

室内温、湿度基数是指在空调区域内所需保持的空气基准温度与基准相对湿度，空调精度是指在空调区域内，在工件旁一个或数个测温(或测相对湿度)点上水银温度计(或相对湿度计)在要求的持续时间内，所示的空气温度(或相对湿度)偏离室内温(湿)度基数的最大差值。

例如，to=20±0．5℃和φo＝50±5%，这样两组指标便完整地衷达了室内温湿度参数的要求。

根据空调系统所服务对象的不同，可分为舒适性空调和工艺性空调。

前者主要从人体舒适感出发确定室内温、湿度设计标准，一般不提空调精度要求，后者主要满足工艺过程对温湿度基数和空调精度的特殊要求，同时兼顾人体的卫生要求。

(一)人体热平衡和舒适感人体靠摄取食物(糖、蛋白质等碳水化合物)获得能量维持生命。

食物在人体新陈代谢过程中被分解氧化，同时释放出能量。

其中一部分直接以热能形式维持体温恒定(36．5℃)并散发到体外，其它为机体所利用的能量，最终也都转化为热能散发到体外。

人体为维持正常的体温，必须使产热和散热保持平衡，人体热平衡可用下式表示：S=M-W-E-R-C(2—1)式中S——人体蓄热率，W／m2，第20页M--人体能量代谢率，决定于人体的活动量大小，w／m2,W--人体所作的机械功，W／m2，E--汗液蒸发和呼出的水蒸汽所带走的热量，W／m2，R--穿衣人体外表面与周围表面间的辐射换热量，W／m2，C——穿衣人体外表面与周围环境之间的对流换热量，W／m2。

空调负荷计算与送风量的确定空调负荷计算的目的在于确定空调系统的送风量并作为选择空调设备（如空气处理机组中的冷却器、加热器、加湿器等）容量的基本依据。

在室内外热、湿扰量的作用下，某一时刻进入一个恒温恒湿房间内的总热量和总湿量称为在该时刻的得热量和得湿量。

当得热量为负值时称为耗（失）热量。

空调的负荷可以分为冷负荷、热负荷和湿负荷三种。

在某一时刻为保持房间恒温恒湿，需向房间供应的冷量称为冷负荷；反之，为补偿房间矢热而需向房间供应的热量称为热负荷；为维持室内相对湿度所需由房间增加的湿量称为湿负荷。

得热：进入建筑的总热量，包括导热、对流、辐射、直接空气交换；空调负荷：维持环境空调去除（加入）的冷（热）量。

1.送风状态与送风量的确定1.上图所示为一个空调房间的送风示意图。

室内余热量（冷负荷）为Q（W），余湿量（湿负荷）为W（kg/s）。

为了消除余热余湿，保持室内空气状态为N（hN , dN）点，送入G（kg/s）的空气量，其状态为O（ho , do）。

送入的空气吸收室内的余热、余湿后，由状态O变为状态N而排出，从而保证了室内空气状态为N。

2.根据热平衡得3.4.根据湿平衡得5.6.整理上述两式得7.8.9.以上两式相除得热湿比10.11.在焓湿图上就可利用热湿比ε的过程线来表示送入空气状态变化过程的方向。

只要送风空气的状态点O位于通过室内状态点N的热湿比线上，那么将一定质量，具有这种状态的空气送入房间，就能同时吸收余热和余湿，从而保证室内要求的状态N。

12.13.从上图可以看出，凡是位于N点一下热湿比线上的点均可作为送风状态点，只不过O点距N点越近，送风量越大，距N点越远则送风量越小。

因此，送风状态点O的选择就涉及到一个经济技术的比较问题。

从经济上讲，一般总是希望送风温差Δto 尽可能的大，这样，需要的送风量就小，空气处理设备也就小，既可以节约初投资，又可以节省运行能耗。

但是从效果上看，送风量太小，空调房间的温度场和速度场的均匀性和稳定性都会受到影响。

空调的热湿负荷和送风量的确定：5．空调的热、湿负荷5.1.1建筑围护结构传热通过建筑维护结构传热包括：（1）屋顶和外墙传入（或散出）的热量；（2）窗子的传入（或散出）的热量；（3）内墙传入（或散出）的热量；（4）地面传入（或散出）的热量；以上几种不同传热（或散出）的总和即为建筑维护结构的总传热。

夏季热量由外部传入房间内，传热量为正值（＋Q），冬季热量由房间传入室外，传热量为负值（－Q）。

5.1.2人员散热、散湿人员在空调房间内会散发出热量和湿量。

人员的散热和散湿量可参照表5-1所示。

表5-1 每个人散热量(kcal/h)及散湿量（g/h）名称室温（℃）20 21 22 23 24 25 26 27 28 29 30轻度劳动显然潜热全热散湿80471278077501278571551269566601261006065125110557012511552731251204778125125438212513537881251453293125155中度劳动显然潜热全热散湿8588174145809217216074981721657010217217566106172180601101701905511517020050120170210451251702154013017022535135170230注：1KW=860kcal/h5.1.3照明灯具散热由照明灯具的用电量（电功率）换算成热量。

对于日光灯应考虑置于室内的镇流器的散热，故应将灯管功率乘以1.2即为总功率。

5.1.4用电设备散热用电设备包括电热设备和电动设备。

其散热量也不太相同。

电热设备的热量全部散发在房间内。

知道了设备的电功率即可求得散热量。

电动设备的散热量若全部散发总空调房间内，则其发热量由其电功率可求得。

若电动机设在空调房间外，则可考虑电动机效率这一因素。

电动机的效率见表5-2所示。

表5-2 电动机效率（μ）电动机功率KW 0.25～1.10 1.5～2.2 3.0～4.0 5.5～7.5 10～13 17～22电动机效率0.76 0.800.83 0.85 0.87 0.88电动设备散热计算公式Q =η·N式中N 电动设备电功率η 电动机效率5．2快速估算热、湿负荷5.2.1计算法确定空调负荷用计算法来确定空调房间的制冷（或供暖）负荷是比较准确的，但太繁杂。

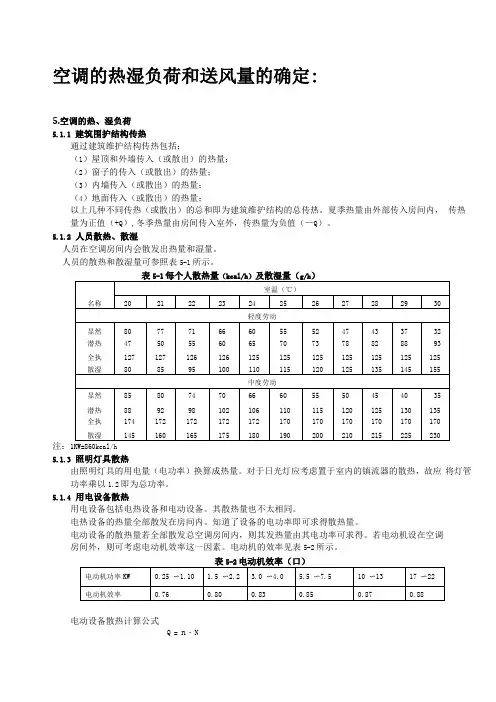

空调的热湿负荷和送风量的确定:5.空调的热、湿负荷5.1.1建筑围护结构传热通过建筑维护结构传热包括：（1）屋顶和外墙传入（或散出）的热量；（2）窗子的传入（或散出）的热量；（3）内墙传入（或散出）的热量；（4）地面传入（或散出）的热量；以上几种不同传热（或散出）的总和即为建筑维护结构的总传热。

夏季热量由外部传入房间内，传热量为正值（+Q）,冬季热量由房间传入室外，传热量为负值（—Q）。

5.1.2人员散热、散湿人员在空调房间内会散发出热量和湿量。

人员的散热和散湿量可参照表5-1所示。

5-1（kcal/h）g/h注：1KW=860kcal/h5.1.3照明灯具散热由照明灯具的用电量（电功率）换算成热量。

对于日光灯应考虑置于室内的镇流器的散热，故应将灯管功率乘以1.2即为总功率。

5.1.4用电设备散热用电设备包括电热设备和电动设备。

其散热量也不太相同。

电热设备的热量全部散发在房间内。

知道了设备的电功率即可求得散热量。

电动设备的散热量若全部散发总空调房间内，则其发热量由其电功率可求得。

若电动机设在空调房间外，则可考虑电动机效率这一因素。

电动机的效率见表5-2所示。

表5-2电动机效率（口）电动设备散热计算公式Q = n・N式中N 电动设备电功率n 电动机效率5. 2 快速估算热、湿负荷5.2.1计算法确定空调负荷用计算法来确定空调房间的制冷（或供暖）负荷是比较准确的，但太繁杂。

设计人员要根据设计要求查阅大量的资料、表格，结合湿空气的焓一湿图或空气线图，运用公式进行计算。

在空调传热负荷中仅建筑维护结构传热就要进行许多计算，而且相当麻烦，稍不注意就会出现差错。

用计算法来确定空调的传热量（建筑维护结构、人员、照明、设备散热、散湿等）请参阅有关设计手册，如《实用供热空调设计手册》陆耀庆主编、《空气调节设计手册》电子工业部第十设计研究院主编等。

也可采用相关的计算软件来计算。

5.2.2快速估算法快速估算法是查阅一些表格进行快速估算，一般已知建筑物大面积或容积，室内人数等等，即可查表算出。

单元空调负荷计算与送风量确定摘要单元空调系统设计中，合理的负荷计算和送风量确定是确保系统正常运行和提供舒适室内环境的关键。

本文将详细介绍单元空调负荷计算的方法和送风量的确定原则，以帮助工程师们更好地进行系统设计和选择。

1. 引言单元空调系统是一种常用的室内空气调节设备，广泛应用于住宅、办公室、商业场所等各种建筑中。

合理的负荷计算和送风量确定是保证系统正常运行和提供舒适室内环境的关键因素。

2. 单元空调负荷计算单元空调负荷计算是为了确定系统所需的制冷或制热能力，以满足室内的热负荷。

常见的负荷计算方法包括：热负荷计算法、经验公式法和确定制冷指数法。

2.1 热负荷计算法热负荷计算法是最常用的负荷计算方法之一，它基于建筑物的热传导、热辐射和室内热源等因素进行计算。

通过考虑建筑物的材料、外墙、窗户、屋顶等热传导特性，以及室内设备和人员的热负荷，可以得出相应的热负荷值。

2.2 经验公式法经验公式法是一种基于经验的负荷计算方法，通过建筑物的面积、人员密度等参数进行简化计算。

这种方法适用于一些简单的场所，如住宅等。

2.3 确定制冷指数法确定制冷指数法是通过确定制冷指数来计算负荷。

制冷指数指的是一定条件下，单位面积需要的制冷量。

通过确定建筑物的制冷指数，并乘以建筑物的面积，可以得出相应的负荷值。

3. 单元空调送风量确定送风量是指单元空调系统中室内空气的流动速度和流量。

合理的送风量可以保证室内的新风供应和舒适的室内环境。

3.1 人员密度和空气换气率确定送风量需要考虑人员密度和空气换气率。

根据人员密度和空气换气率的要求，可以计算出所需的总送风量。

3.2 风口布置和送风方式风口布置和送风方式也是确定送风量的重要因素。

合理的风口布置可以使送风均匀分布，避免死角或不同区域的温度差异。

不同的送风方式，如混合送风、层流送风等，也会影响送风量的确定。

4.单元空调负荷计算和送风量确定是系统设计中的重要步骤。

合理的负荷计算可以确保系统提供足够的制冷或制热能力，满足室内的热负荷需求；合理的送风量确定可以保证室内的新风供应和舒适的室内环境。
