定风量系统、变风量系统的组成、监控原理15、风机盘管控制原理定风量系统和变风量系统都是常见的空调系统，不同的是它们的组成和监控原理不同。
本文将为您介绍这两种系统的相关知识，以及风机盘管控制原理。
一、定风量系统定风量系统的组成主要包括空调主机、空气处理机、风管系统、末端执行器和控制系统等。
在定风量系统中，风量是固定的，也就是说它不会随着环境变化而变化，这通常适用于一些需要保持恒定温度和湿度的场所，如实验室、医院手术室等。
定风量系统的监控原理主要是通过温湿度传感器、压力传感器和流量控制器来实现。
这些传感器和控制器会不断地检测空气中的温度、湿度和压力等参数，并通过控制器自动控制空调主机的运转和风量的大小。
这样，就可以保证室内环境的恒定。
二、变风量系统变风量系统和定风量系统类似，但是它的风量是可以随环境变化而自动调整的，这样可以更好地满足室内的舒适需求。
变风量系统的组成包括空调主机、变风量机组、空气处理机、风管系统和控制系统等。
与定风量系统相比，变风量系统的监控原理更为复杂，需要更多的传感器和控制器来实现。
其中，最关键的是变频器，它可以根据需求自动调节风机的转速，从而实现风量的变化。
此外，还需要温湿度传感器和CO2传感器等来检测室内的环境参数，以便根据不同的情况自动调整风量。
三、风机盘管控制原理风机盘管是空调系统中重要的末端执行器，它与空调主机和空气处理机相连，能够将空气输送到室内。
风机盘管的控制原理主要是通过调节控制阀来实现。
当控制器检测到室内温度过高时，会自动打开控制阀，让制冷剂流入风机盘管中，从而降低室内温度。
在舒适空调环境的构建中，定风量系统、变风量系统和风机盘管都是起到重要作用的组成部分，通过合理地搭配和调节，可以实现室内空气质量的有效控制，提高人们的生活品质。
定风量空调系统与变风量空调系统有什么区别？xjshuang520258回答的很专业，所谓的变风量空调系统也就是我们通常所称的VAV（Variable Air Volume）空调系统，该系统于60年代在美国诞生，其基本原理是通过改变送入房间的风量来满足室内变化的负荷。
在当今特别提倡节能和舒适性的条件下，变风量空调系统正在逐渐被人们接收并得到应用。
变风量空调系统主要有以下几个优点：1、由于变风量空调系统是通过改变送入房间的风量来适应负荷的变化，而空调系统大部分时间的部分负荷下运行，所以风量的减少带来了风机能耗的降低。
2、区别于常规的定风量或风机盘管系统，在每一个系统中的不同朝向房间，它的空调负荷的峰值出现在一天的不同时间，因此变风量空调器的容量不必按全部冷负荷峰值叠加来确定，而只要按某一时间各朝向冷负荷之各的最大值来确定。
这样，变风量空调器的冷却能力及风量比定风量可风机盘管系统减少10-20% 。
3、变风量空调系统属于全空气系统，与风机盘管系统相比有明显的好处是冷冻水管与冷凝水管不进入建筑吊顶空间，因而免除了盘管凝水和霉变问题。
•变风量空调就是“变频空调”，它根据调整的环境温度自动变换出口的风量大小，从而达到在要求的温度范围左右。
同时又节约了电。
定风量的空调是不可以自动调节的，是用开开停停的方式来保持所调整环境温度范围左右的。
变风量与定风量空调系统之比较（1）可以根据不同房间的使用要求来独立控制同一风系统中的各房间的温度。
而不是象定风量系统中只能控制总的回风温度。
其每个VAV未端装置可自配温度控制，随着所控制区域的温度变化，自动调节送风量。
（2）综合能效比高，这主要体现在两点：①同一风系统中，不同房间一般是不可能同时达到最大负荷值，因此尽管每个VAV未端的最大送风量可按房间最大负荷来选择，但空调机组总送风量应按各房间的逐时负荷之和的最大值来计算而不是象定风量机组那样送风量为各房间最大送风量之和，因此，从设计上， VAV系统空调机组的送风量的选择就比定风量空调机组低，使机组尺寸减小，所占机房面积也有所减少；同时，其设计的用电安装容量下降，电气报装费也将下降。
（完整版）定风量空调系统与变风量空调系统有什么区别定风量空调系统与变风量空调系统有什么区别？xjshuang520258回答的很专业，所谓的变风量空调系统也就是我们通常所称的VAV（Variable Air Volume）空调系统，该系统于60年代在美国诞生，其基本原理是通过改变送入房间的风量来满足室内变化的负荷。
在当今特别提倡节能和舒适性的条件下，变风量空调系统正在逐渐被人们接收并得到应用。
变风量空调系统主要有以下几个优点：1、由于变风量空调系统是通过改变送入房间的风量来适应负荷的变化，而空调系统大部分时间的部分负荷下运行，所以风量的减少带来了风机能耗的降低。
2、区别于常规的定风量或风机盘管系统，在每一个系统中的不同朝向房间，它的空调负荷的峰值出现在一天的不同时间，因此变风量空调器的容量不必按全部冷负荷峰值叠加来确定，而只要按某一时间各朝向冷负荷之各的最大值来确定。
这样，变风量空调器的冷却能力及风量比定风量可风机盘管系统减少10-20% 。
3、变风量空调系统属于全空气系统，与风机盘管系统相比有明显的好处是冷冻水管与冷凝水管不进入建筑吊顶空间，因而免除了盘管凝水和霉变问题。
变风量空调就是“变频空调”，它根据调整的环境温度自动变换出口的风量大小，从而达到在要求的温度范围左右。
同时又节约了电。
定风量的空调是不可以自动调节的，是用开开停停的方式来保持所调整环境温度范围左右的。
变风量与定风量空调系统之比较（1）可以根据不同房间的使用要求来独立控制同一风系统中的各房间的温度。
而不是象定风量系统中只能控制总的回风温度。
其每个VAV未端装置可自配温度控制，随着所控制区域的温度变化，自动调节送风量。
（2）综合能效比高，这主要体现在两点：①同一风系统中，不同房间一般是不可能同时达到最大负荷值，因此尽管每个VAV未端的最大送风量可按房间最大负荷来选择，但空调机组总送风量应按各房间的逐时负荷之和的最大值来计算而不是象定风量机组那样送风量为各房间最大送风量之和，因此，从设计上， VAV系统空调机组的送风量的选择就比定风量空调机组低，使机组尺寸减小，所占机房面积也有所减少；同时，其设计的用电安装容量下降，电气报装费也将下降。
变风量空调系统与定风量空调系统比较一、定风量与变风量空调系统描述1、定风量空调系统描述定风量空调系统的特点是改变送风量来满足室内冷（热）负荷的变化。
系统向室内送入冷（热）风，送入室内的冷（热）量为从上式看出，为了吸收室内相同的热流量，可设L为一常数，改变送风温度ts ，ts 越小，吸收室内热流量越大。
因此改变送风温度就可适应室内负荷变化，维持室温不变，这就是定风量空调系统的工作原理。
在该系统中，空调机接通电源后，以恒转速运行，风量是恒定的，故称为定风量空调系统。
.2、变风量空调系统描述变风量空调系统是利用改变室内的送风量来实现对室内温度调节的全空气空调系统，它的送风状态保持不变。
变风量系统是通过控制风量来保证空调区域温湿度要求的空调系统，具有单个区域控制能力、局部区域运行的灵活性以及好的节能性等优点，但存在控制技术复杂的缺点。
从系统组成看，与定风量系统相比，表面看来只是增加了末端装置和控制部分，但却为暖通行业带来了挑战。
在上式中设送风温度ts为常数，用改变送风量L 的方法来维持室温恒定的系统称为变风量系统。
由此可见，送风量和送风温差的不同组合都可以满足房间的负荷需要，当房间的冷热负荷确定后，选定合适的送风温差，就可以得到房间相应的送风量。
二、定风量与变风量空调系统的特点及比较1、定风量空调系统的特点定风量空调系统由风系统和水系统两部分组成，而此系统的目的就是通过水系统调节送风状态,再通过风系统去改善室内的温、湿度,按照室内人员的要求创造满足一定范围温度、湿度要求的舒适环境。
在空调系统中，定风量系统一般维持全年的风量固定不变，并且是按房间最大热、湿负荷确定的送风量。
但在实际上，大多数情况下，空调房间的负荷低于最大负荷。
当实际负荷低于最大负荷时，为了维持室温设计水平，必须减少送风温差，其方法是通过再热或混合，以热量抵消部分冷量。
形成冷热能量抵消。
其次，当室内负荷不是最大负荷时，送风量大于实际需要量，为了输送多余风量，风机需要多消耗电能。

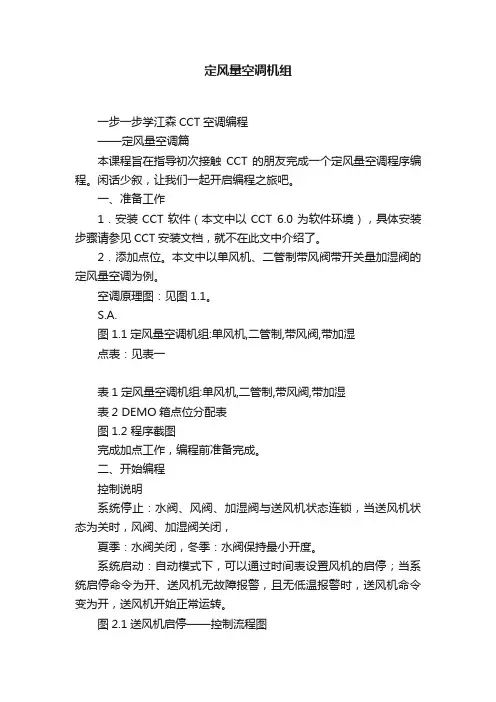

定风量空调机组一步一步学江森CCT空调编程——定风量空调篇本课程旨在指导初次接触CCT的朋友完成一个定风量空调程序编程。
闲话少叙，让我们一起开启编程之旅吧。
一、准备工作1．安装CCT软件（本文中以CCT 6.0为软件环境），具体安装步骤请参见CCT安装文档，就不在此文中介绍了。
2．添加点位。
本文中以单风机、二管制带风阀带开关量加湿阀的定风量空调为例。
空调原理图：见图1.1。
S.A.图1.1定风量空调机组:单风机,二管制,带风阀,带加湿点表：见表一表1定风量空调机组:单风机,二管制,带风阀,带加湿表2 DEMO箱点位分配表图1.2 程序截图完成加点工作，编程前准备完成。
二、开始编程控制说明系统停止：水阀、风阀、加湿阀与送风机状态连锁，当送风机状态为关时，风阀、加湿阀关闭，夏季：水阀关闭，冬季：水阀保持最小开度。
系统启动：自动模式下，可以通过时间表设置风机的启停；当系统启停命令为开、送风机无故障报警，且无低温报警时，送风机命令变为开，送风机开始正常运转。
图2.1送风机启停——控制流程图图2.2 送风机启停控制程序回风CO2浓度控制新风阀：监测回风CO2浓度，通过PI调节新风阀，使回风CO2浓度保持在设定值；当回风CO2浓度高于设定值，新风阀趋于开启方向调节；当回风CO2浓度低于设定值，新风阀趋于关闭方向调节直至最小开度。
回风阀开度与新风阀开度互补。
100% 0%ppm 回风CO2浓度图2.3根据回风CO2控制新风阀——示意图图2.4根据回风CO2控制新风阀——控制流程图程序截图1程序截图2程序截图3图2.5新风阀控制程序截图图2.6回风阀控制程序截图回风温度控制水阀：监测回风温度，通过PI调节水阀，使回风温度保持在设定值；夏季：当回风温度高于设定值，水阀趋于开启调节；当回风温度低于设定值，水阀趋于关闭调节。
冬季：当回风温度低于设定值，水阀趋于开启调节；当回风温度高于设定值，水阀趋于关闭调节（提高：加保持最小开度要求）。
