变风量空调系统设计分析

变风量VAV空调系统设计指南变风量VAV（Variable Air Volume）空调系统是一种根据室内需求进行调节的空调系统，通过调节送风量和温度来实现室内舒适度和能量效益的最佳平衡。

本文将从以下几个方面介绍变风量VAV空调系统的设计指南。

首先，在变风量VAV空调系统的设计中，需要充分考虑室内的舒适度需求。

舒适度主要包括温度、湿度和空气质量等方面。

需要计算并确定每个空调区域的冷负荷，包括人体和设备产生的热负荷，以及室内外温差等因素对冷负荷的影响。

同时，还需要合理确定每个空调区域的送风量，以满足室内空气流通的需求。

其次，在变风量VAV空调系统的设计中，需要选择适当的送风和回风方式。

送风方式主要包括吊装送风和地板送风两种方式，吊装送风适用于天花板较高的场所，而地板送风适用于天花板较低的场所。

回风方式主要包括全混合回风和部分回风两种方式，全混合回风适用于不需要控制室内气压差的场所，部分回风适用于需要控制室内气压差的场所。

另外，在变风量VAV空调系统的设计中，需要选择适当的送风和回风口。

送风口主要包括风口和扩散器两种类型，风口适用于较大空间，扩散器适用于小空间。

回风口主要包括方形回风口和圆形回风口两种类型，方形回风口适用于大空间，圆形回风口适用于小空间。

同时，还需要合理布置送风和回风口位置，以达到最佳送风效果。

最后，在变风量VAV空调系统的设计中，需要合理选择和配置变风量箱和调节阀。

变风量箱是控制送风量的关键设备，根据每个空调区域的需求来调节送风量。

调节阀是控制送风温度的关键设备，根据室内温度需求来调节送风温度。

应该根据每个空调区域的特点和需求来选择合适的变风量箱和调节阀，并合理布置和调节。

总之，变风量VAV空调系统的设计应充分考虑室内的舒适度需求，选择适当的送风和回风方式和口，合理配置变风量箱和调节阀。

通过合理的设计，可以实现室内舒适度和能量效益的最佳平衡。

变风量VAV空调系统在舒适度、能效和灵活性等方面有很大优势，应广泛应用于建筑物的空调系统设计中。

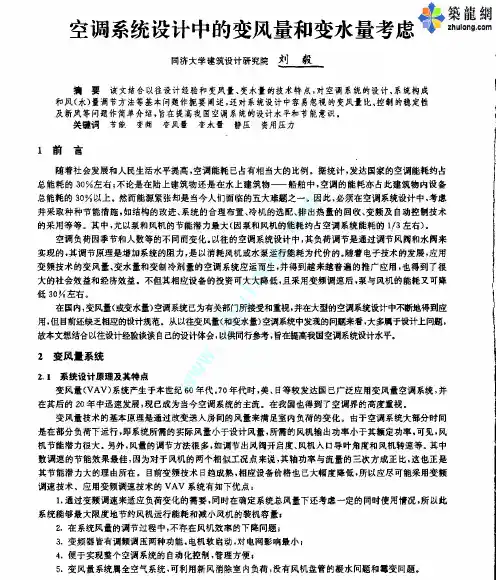

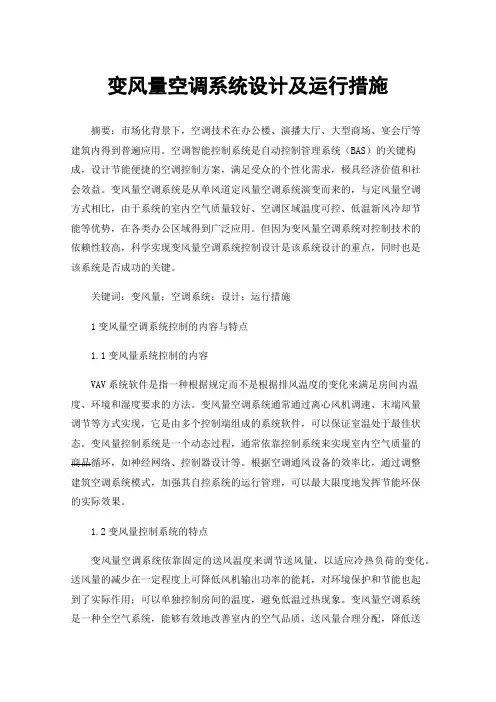

变风量空调系统设计及运行措施摘要：市场化背景下，空调技术在办公楼、演播大厅、大型商场、宴会厅等建筑内得到普遍应用。

空调智能控制系统是自动控制管理系统（BAS）的关键构成，设计节能便捷的空调控制方案，满足受众的个性化需求，极具经济价值和社会效益。

变风量空调系统是从单风道定风量空调系统演变而来的，与定风量空调方式相比，由于系统的室内空气质量较好、空调区域温度可控、低温新风冷却节能等优势，在各类办公区域得到广泛应用。

但因为变风量空调系统对控制技术的依赖性较高，科学实现变风量空调系统控制设计是该系统设计的重点，同时也是该系统是否成功的关键。

关键词：变风量；空调系统；设计；运行措施1变风量空调系统控制的内容与特点1.1变风量系统控制的内容VAV系统软件是指一种根据规定而不是根据排风温度的变化来满足房间内温度、环境和湿度要求的方法。

变风量空调系统通常通过离心风机调速、末端风量调节等方式实现，它是由多个控制端组成的系统软件，可以保证室温处于最佳状态。

变风量控制系统是一个动态过程，通常依靠控制系统来实现室内空气质量的商品循环，如神经网络、控制器设计等。

根据空调通风设备的效率比，通过调整建筑空调系统模式，加强其自控系统的运行管理，可以最大限度地发挥节能环保的实际效果。

1.2变风量控制系统的特点变风量空调系统依靠固定的送风温度来调节送风量，以适应冷热负荷的变化。

送风量的减少在一定程度上可降低风机输出功率的能耗，对环境保护和节能也起到了实际作用；可以单独控制房间的温度，避免低温过热现象。

变风量空调系统是一种全空气系统，能够有效地改善室内的空气品质，送风量合理分配，降低送风机能耗，充分利用新风作冷源，达到环保、节能、降耗的目的。

在空调系统中，当每个房间的负荷条件不同或其预设值不同时，最简单的控制措施是根据房间温度与预设值之间的差异来控制末端设备中的电动空气阀2变风量空调系统设计一般来说，全空气系统具有以下优点。

（1）空气处理设备集中，易于管理和维护。

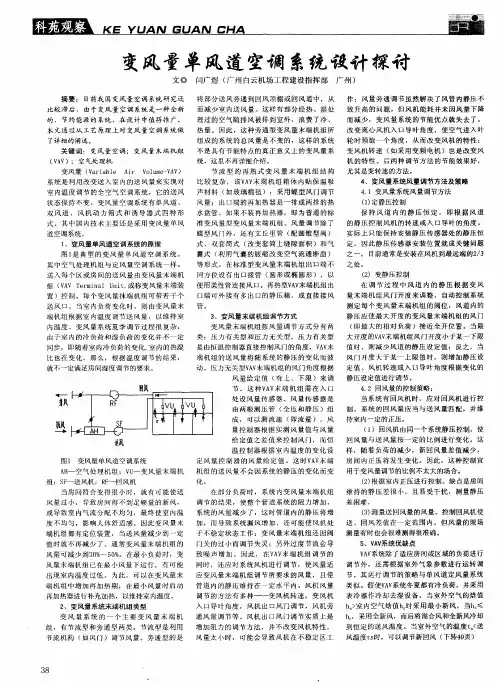

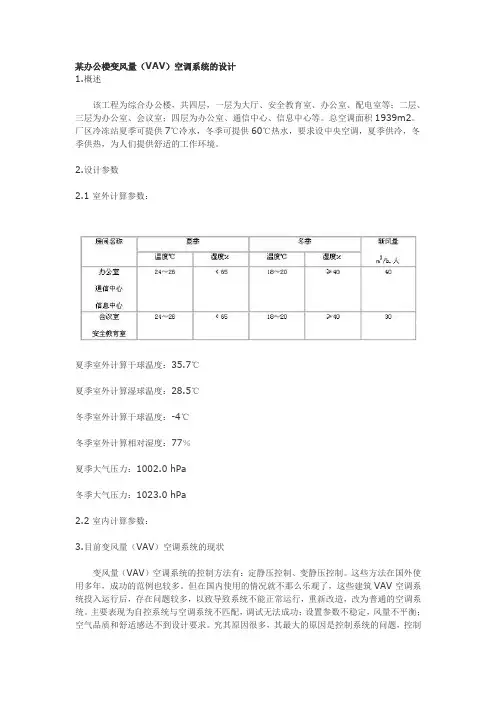

某办公楼变风量（VAV）空调系统的设计1.概述该工程为综合办公楼，共四层，一层为大厅、安全教育室、办公室、配电室等；二层、三层为办公室、会议室；四层为办公室、通信中心、信息中心等。

总空调面积1939m2。

厂区冷冻站夏季可提供7℃冷水，冬季可提供60℃热水，要求设中央空调，夏季供冷，冬季供热，为人们提供舒适的工作环境。

2.设计参数2.1 室外计算参数：夏季室外计算干球温度：35.7℃夏季室外计算湿球温度：28.5℃冬季室外计算干球温度：-4℃冬季室外计算相对湿度：77％夏季大气压力：1002.0 hPa冬季大气压力：1023.0 hPa2.2 室内计算参数：3.目前变风量（VAV）空调系统的现状变风量（VAV）空调系统的控制方法有：定静压控制、变静压控制。

这些方法在国外使用多年，成功的范例也较多。

但在国内使用的情况就不那么乐观了，这些建筑VAV 空调系统投入运行后，存在问题较多，以致导致系统不能正常运行，重新改造，改为普通的空调系统。

主要表现为自控系统与空调系统不匹配，调试无法成功；设置参数不稳定，风量不平衡；空气品质和舒适感达不到设计要求。

究其原因很多，其最大的原因是控制系统的问题，控制过于复杂，不但要求设计人员既懂空调专业又要懂自控专业，而且要求施工和管理人员也要懂空调和自控，脱离了中国的实际。

在国内VAV控制系统一般是由自控公司施工，空调系统由安装公司承担，各负责一块，导致调试困难，互相推委；其次是变风量空调系统管道千变万化，自控公司无法提供一个在工厂编制好的通用软件，需要调试人员现场编程，现场调试，难度很大；其三是VAV末端设备、变频器、和控制设备由不同厂家生产提供，协议往往不公开，设备之间无法操作，进一步使调试复杂化；其四是变风量理论有待完善，由于变风量空调系存在很多不确定因素，调试时需反复调试系统方能运行。

其五是由于季节的变化，VAV空调系统需反复进行调试。

其六是使用单位无专业（自控、空调）技术人员专门管理，出现故障无法排除；其七是VA V系统末端装置和控制系统价格昂贵，一但出现问题，业主很难再投资进行改造，干脆放弃不用。

156YAN JIUJIAN SHE变风量空调系统的设计、施工和调试Bian feng liang kong tiao xi tong de she ji 、shi gong he tiao shi陆宏斌变风量空调系统最大的优点是节能效果显著，同时也易于多区控制及舒适性良好，广泛应用许多大型建筑中，并逐步成为当今空调系统的一个非常重要的组成部分。

要使变风量系统能发挥其特有的优势，实现“舒适、健康、节能”的空气调节，必须从变风量系统的设计、施工及调试都精心组织实施。

变风量空调系统最大的优势是节能，同时对各种复杂应用环境的适应性和灵活性都远优于其他类型的空调系统。

要实现建筑节能，变风量空调技术是目前首选技术之一。

要使变风量系统能发挥其特有的优势，实现“舒适、健康、节能”的空气调节，必须从变风量系统的设计、施工及调试都应精心组织实施。

一、变风量空调系统的设计1.变风量空调系统分区是设计的关键不同建筑物，环境差异较大。

房间朝向、房间大小、围护的情况、房间在送风管道系统中的位置、房间的用途及对噪声控制要求不同，都会影响变风量系统的设计。

在通常变风量系统设计时，应尽可能要求使用方提供房间将来详细的功能资料，将分区细分为一定数目温度控制区域，每个温度控制区对应配置一个VAB Box，分别计算各区域冷热负荷，按照最大冷负荷及送风温差计算一次风最大风量选取VAV 末端。

利用各VAV Box 风量设定值之和与风机转速的相互对应关系，找出合适的送风量，同时根据室外的温湿度参数和要求找出合适的送风温度。

从而得出最合适的送风参数。

通过合理分区做到设计目标与实际使用状况的吻合。

2.变风量系统风道和气流组织有其特性变风量系统的送风系统一般按其最大风量计算，而且需要满足变风量末端进风口的全压能克服末端装置和管道的阻力，并且维持送风口相对的余压量。

为从实际工程中更有效调节VAV Box，需要在各末端装置设置手动风量调节阀帮助系统初调。

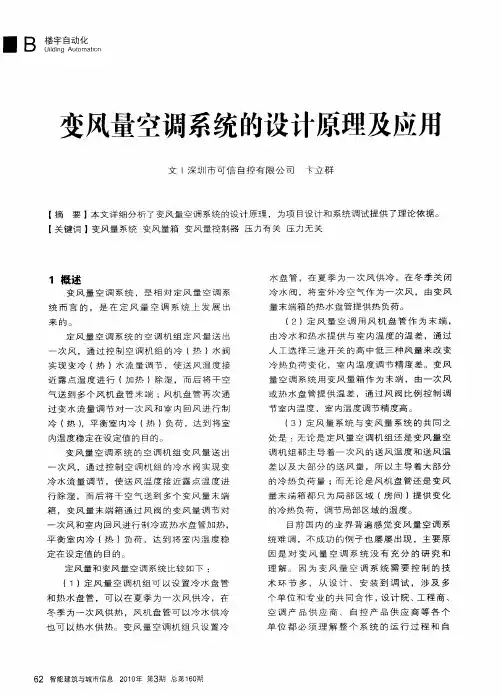

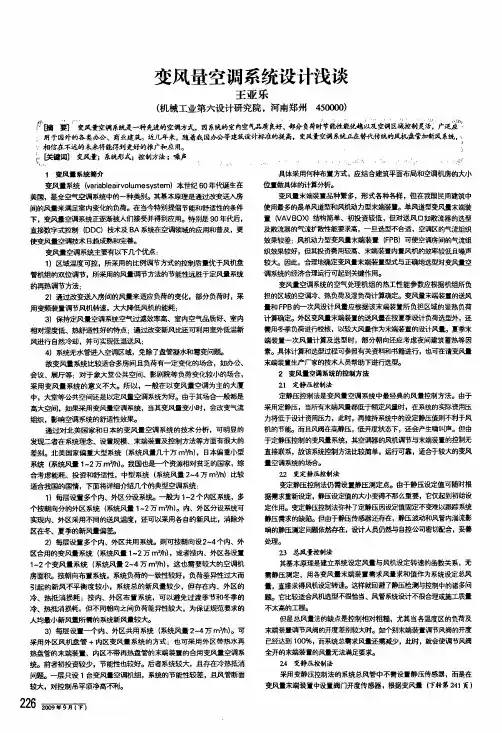

变风量空调系统设计浅谈王亚乐(机械工业第六设计研究院，河南郑州450000)∥7EIi簟釜】j1是风量空调系统是一种先进的空调方式。

因系统的室内空气品质良好：舞分负荷莳书蘸性巍锐越&友空萄区矗袅制建痞：‘广泛管。

：]：用于国外的各类办公、商业建筑。

近，I牟来，随着我国办公等建筑设计标准的提高，变风量空调系绫正在替铖传统的风机盘管加新风系统，，，’，相信在不远的未来将能得到是好的推广和应用。

；。

目蝴]变风量；系统形式；控制方法；噪声‘女{i．，变风量系统简介变风量系统(var i abl eai r vol um es ys t em)本世纪60年代诞生在美国，是全空气空调系统中的一种类别。

其基本原理是通过改变送^房间的风量来满足室内变化的负荷。

在当今特别提倡节能和舒适性的条件下，变风量空调系统正逐渐被人．们接受并得到应用。

特别是90年代后，直接数字式控制(D D C)技术及B A系统在空调领域的应用和普及，更使变风量空调技术日趋成熟和完善。

变风量空调系统主要有以下几个优点：1)区域温度可控，所采用的比例调节方式的控制质量优于风机盘管机组的双位调节，所采用的风量月带方法的节能性远胜于定风量系统的再热调节方法：2)通过改变送入房间的风量来适应负荷的变化，部分负荷时，采用变频装置调节风棚转速，大大降低风机的能耗：3)保持定风量空调系统空气过滤效率高、室内空气品质好、室内相对湿度低、热舒适性好的特点；通过改变新风比还可利用室外低温新风进行自然冷却，并可实现低温送风：4)系统无水管进入空调区域，免除了盘管凝水和霉变问题。

故变风量系统比较适合多房间且负荷有一定变化的场合，如办公、会议、展厅等：对于象大堂公共空间、影剧院等负荷变化较小的场合，采用变风量系统的意义不大。

所以，一般在以变风鲞空调为主的大厦中，大堂等公共空间还是以定风量空调系统为好。

由于其场合一般都是高大空间，如果采用变风量空调系统，当其变风量变小时，会改变气流组织，影响空调系统的舒适性效果。

浅谈变风量(VAV)空调系统的设计摘要：变风量（vav）空调系统因具有节能、舒适性好、灵活等优点在许多高档写字楼和商务会所中得到了越来越广泛的应用。

文章以某高档综合写字楼为例，探讨了变风量（vav）空调系统的设计问题，供相关人士参考。

关键词：变风量空调系统；vav；空调系统安装随着经济的发展和社会的进步，国外的许多先进空调技术逐渐引入国内并得到推广。

变风量（vav）空调系统因具有舒适性能高、节能、易于多区控制等优点在很多城市得到应用。

本文以某高档综合写字楼为例，探讨变风量（vav）空调系统的设计问题，供交流参考。

一、变风量（vav）空调系统简介变风量（vav）空调系统，即variable air volume的英文缩写，是以节能为目的发展起来的一种空调系统形式，其实质是保持空调的送风温度，根据空调房间内实际负荷的变化来调节空调送风量，从而达到控制房间温度的目的。

其工作原理是变风量空调系统的与其他空调系统的最大区别就是风量控制。

变风量空调系统的优点主要有：节能，舒适性好，设备噪音少，灵活性好，基本不存在漏税和卫生问题等，缺点是价格相对较好，一次性投入较大，适用性不是很普遍，一般只用于舒适性要求高，发展商实力雄厚的高档写字楼及商务会所。

二、变风量（vav）空调系统的设计vav系统主要是由空气处理设备，送（回）风系统，末端装置（变风量箱），自动控制仪表组成的。

现以某写字楼为例，介绍如何采用总风量控制方法进行变风量空调系统的设计。

该写字楼共有四层，一层为餐饮、配电室、蓄电池室、文印部、综合部、安全教育室等；二层为办公室，并设有会议室、资料室、设备房、顾问室、安全部等；三层主要是休息室、办公室、设备房；四层为办公室、通信中心、信息中心、值班室等。

总空调面积1939m2。

要求设中央空调，夏季供冷，冬季供热，为人们提供舒适的工作环境和就餐环境。

该栋楼vav空调系统的设计采用总风量控制法，具有快速、稳定的特点，即根据系统各末端风量之和与系统当前总风量相匹配的原理进行设计。

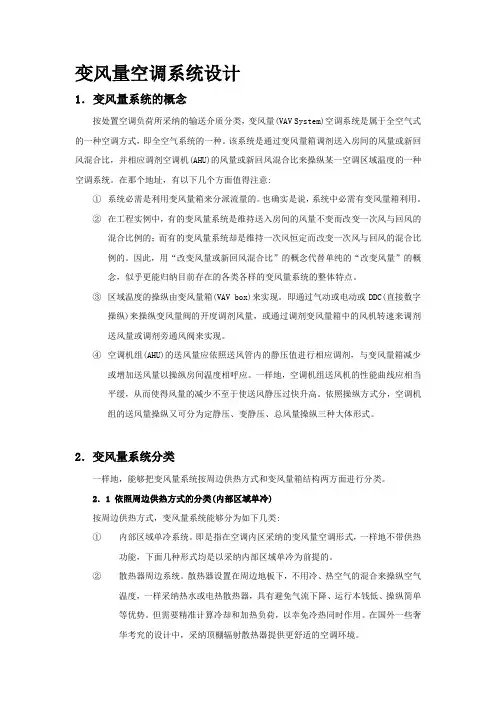

变风量空调系统设计1．变风量系统的概念按处置空调负荷所采纳的输送介质分类，变风量(VAV System)空调系统是属于全空气式的一种空调方式，即全空气系统的一种。

该系统是通过变风量箱调剂送入房间的风量或新回风混合比，并相应调剂空调机(AHU)的风量或新回风混合比来操纵某一空调区域温度的一种空调系统。

在那个地址，有以下几个方面值得注意:①系统必需是利用变风量箱来分派流量的。

也确实是说，系统中必需有变风量箱利用。

②在工程实例中，有的变风量系统是维持送入房间的风量不变而改变一次风与回风的混合比例的；而有的变风量系统却是维持一次风恒定而改变一次风与回风的混合比例的。

因此，用“改变风量或新回风混合比”的概念代替单纯的“改变风量”的概念，似乎更能归纳目前存在的各类各样的变风量系统的整体特点。

③区域温度的操纵由变风量箱(VAV box)来实现。

即通过气动或电动或DDC(直接数字操纵)来操纵变风量阀的开度调剂风量，或通过调剂变风量箱中的风机转速来调剂送风量或调剂旁通风阀来实现。

④空调机组(AHU)的送风量应依照送风管内的静压值进行相应调剂，与变风量箱减少或增加送风量以操纵房间温度相呼应。

一样地，空调机组送风机的性能曲线应相当平缓，从而使得风量的减少不至于使送风静压过快升高。

依照操纵方式分，空调机组的送风量操纵又可分为定静压、变静压、总风量操纵三种大体形式。

2．变风量系统分类一样地，能够把变风量系统按周边供热方式和变风量箱结构两方面进行分类。

2．1 依照周边供热方式的分类(内部区域单冷)按周边供热方式，变风量系统能够分为如下几类:①内部区域单冷系统。

即是指在空调内区采纳的变风量空调形式，一样地不带供热功能，下面几种形式均是以采纳内部区域单冷为前提的。

②散热器周边系统。

散热器设置在周边地板下，不用冷、热空气的混合来操纵空气温度，一样采纳热水或电热散热器，具有避免气流下降、运行本钱低、操纵简单等优势。

但需要精准计算冷却和加热负荷，以幸免冷热同时作用。
