变风量空调系统

变风量（VAV）空调系统施工工法一、前言变风量（VAV）空调系统是一种节能、智能的空调系统，它可以根据实际需要自动调节风量和温度，以提供舒适的室内环境。

本文将介绍变风量空调系统施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点1. 节能高效：变风量空调系统可以通过自动调节风量和温度，实现精确的能量控制，节约能源，提高能源利用效率。

2. 灵活可调：可以根据实际使用需求，自动调节风量和温度，以适应不同的室内环境需求。

3. 统一控制：通过集中控制系统，可以对整个系统进行集中监控和控制，提高整个系统的运行效率。

4. 安装方便：变风量空调系统采用集中供风和分散回风的方式，减少了管道和设备的数量，简化了安装工程。

5. 维护便捷：系统的运行和维护都可以通过集中控制系统进行，减少了维修和保养的难度和成本。

三、适应范围变风量空调系统适用于各种建筑类型，包括办公楼、商业综合体、酒店、医院、工厂和学校等。

特别适合需要经常变化的室内环境需求的场所，如会议室、餐厅和展馆等。

四、工艺原理变风量空调系统通过在风机和送风口之间设置变风量盒，实现对风量的调节。

根据室内需要和设定的温度值，集中控制系统会自动调节变风量盒的开度，从而调节风量和温度。

五、施工工艺1. 设计方案确定：根据建筑设计和室内环境需求，确定变风量空调系统的供回风位置和管道走向。

2.材料准备：采购所需的管道、管件、变风量盒和控制系统等材料。

3. 管道铺设：根据设计方案，按照规范要求进行管道的铺设和固定。

4. 安装设备：安装风机、变风量盒和其他辅助设备，连接管道和电气线路。

5. 系统调试：对整个系统进行逐一检查和调试，确保各个设备和组件的正常运行。

6. 安装控制系统：安装集中控制系统，配置各项参数和设置控制策略。

7. 系统调试和调整：根据实际情况，对系统进行再次调试和调整，确保系统在正常运行范围内。

变风量VAV空调系统设计指南变风量VAV（Variable Air Volume）空调系统是一种根据室内需求进行调节的空调系统，通过调节送风量和温度来实现室内舒适度和能量效益的最佳平衡。

本文将从以下几个方面介绍变风量VAV空调系统的设计指南。

首先，在变风量VAV空调系统的设计中，需要充分考虑室内的舒适度需求。

舒适度主要包括温度、湿度和空气质量等方面。

需要计算并确定每个空调区域的冷负荷，包括人体和设备产生的热负荷，以及室内外温差等因素对冷负荷的影响。

同时，还需要合理确定每个空调区域的送风量，以满足室内空气流通的需求。

其次，在变风量VAV空调系统的设计中，需要选择适当的送风和回风方式。

送风方式主要包括吊装送风和地板送风两种方式，吊装送风适用于天花板较高的场所，而地板送风适用于天花板较低的场所。

回风方式主要包括全混合回风和部分回风两种方式，全混合回风适用于不需要控制室内气压差的场所，部分回风适用于需要控制室内气压差的场所。

另外，在变风量VAV空调系统的设计中，需要选择适当的送风和回风口。

送风口主要包括风口和扩散器两种类型，风口适用于较大空间，扩散器适用于小空间。

回风口主要包括方形回风口和圆形回风口两种类型，方形回风口适用于大空间，圆形回风口适用于小空间。

同时，还需要合理布置送风和回风口位置，以达到最佳送风效果。

最后，在变风量VAV空调系统的设计中，需要合理选择和配置变风量箱和调节阀。

变风量箱是控制送风量的关键设备，根据每个空调区域的需求来调节送风量。

调节阀是控制送风温度的关键设备，根据室内温度需求来调节送风温度。

应该根据每个空调区域的特点和需求来选择合适的变风量箱和调节阀，并合理布置和调节。

总之，变风量VAV空调系统的设计应充分考虑室内的舒适度需求，选择适当的送风和回风方式和口，合理配置变风量箱和调节阀。

通过合理的设计，可以实现室内舒适度和能量效益的最佳平衡。

变风量VAV空调系统在舒适度、能效和灵活性等方面有很大优势，应广泛应用于建筑物的空调系统设计中。

定风量系统、变风量系统的组成、监控原理15、风机盘管控制原理定风量系统和变风量系统都是常见的空调系统，不同的是它们的组成和监控原理不同。

本文将为您介绍这两种系统的相关知识，以及风机盘管控制原理。

一、定风量系统定风量系统的组成主要包括空调主机、空气处理机、风管系统、末端执行器和控制系统等。

在定风量系统中，风量是固定的，也就是说它不会随着环境变化而变化，这通常适用于一些需要保持恒定温度和湿度的场所，如实验室、医院手术室等。

定风量系统的监控原理主要是通过温湿度传感器、压力传感器和流量控制器来实现。

这些传感器和控制器会不断地检测空气中的温度、湿度和压力等参数，并通过控制器自动控制空调主机的运转和风量的大小。

这样，就可以保证室内环境的恒定。

二、变风量系统变风量系统和定风量系统类似，但是它的风量是可以随环境变化而自动调整的，这样可以更好地满足室内的舒适需求。

变风量系统的组成包括空调主机、变风量机组、空气处理机、风管系统和控制系统等。

与定风量系统相比，变风量系统的监控原理更为复杂，需要更多的传感器和控制器来实现。

其中，最关键的是变频器，它可以根据需求自动调节风机的转速，从而实现风量的变化。

此外，还需要温湿度传感器和CO2传感器等来检测室内的环境参数，以便根据不同的情况自动调整风量。

三、风机盘管控制原理风机盘管是空调系统中重要的末端执行器，它与空调主机和空气处理机相连，能够将空气输送到室内。

风机盘管的控制原理主要是通过调节控制阀来实现。

当控制器检测到室内温度过高时，会自动打开控制阀，让制冷剂流入风机盘管中，从而降低室内温度。

在舒适空调环境的构建中，定风量系统、变风量系统和风机盘管都是起到重要作用的组成部分，通过合理地搭配和调节，可以实现室内空气质量的有效控制，提高人们的生活品质。

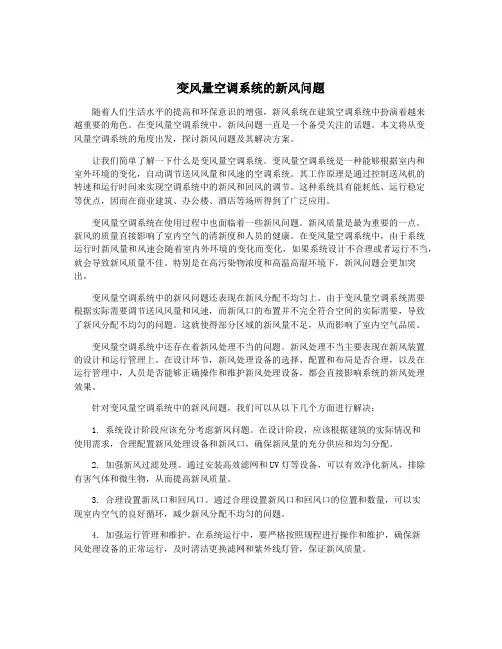

变风量空调系统的新风问题随着人们生活水平的提高和环保意识的增强，新风系统在建筑空调系统中扮演着越来越重要的角色。

在变风量空调系统中，新风问题一直是一个备受关注的话题。

本文将从变风量空调系统的角度出发，探讨新风问题及其解决方案。

让我们简单了解一下什么是变风量空调系统。

变风量空调系统是一种能够根据室内和室外环境的变化，自动调节送风风量和风速的空调系统。

其工作原理是通过控制送风机的转速和运行时间来实现空调系统中的新风和回风的调节。

这种系统具有能耗低、运行稳定等优点，因而在商业建筑、办公楼、酒店等场所得到了广泛应用。

变风量空调系统在使用过程中也面临着一些新风问题。

新风质量是最为重要的一点。

新风的质量直接影响了室内空气的清新度和人员的健康。

在变风量空调系统中，由于系统运行时新风量和风速会随着室内外环境的变化而变化，如果系统设计不合理或者运行不当，就会导致新风质量不佳。

特别是在高污染物浓度和高温高湿环境下，新风问题会更加突出。

变风量空调系统中的新风问题还表现在新风分配不均匀上。

由于变风量空调系统需要根据实际需要调节送风风量和风速，而新风口的布置并不完全符合空间的实际需要，导致了新风分配不均匀的问题。

这就使得部分区域的新风量不足，从而影响了室内空气品质。

变风量空调系统中还存在着新风处理不当的问题。

新风处理不当主要表现在新风装置的设计和运行管理上。

在设计环节，新风处理设备的选择、配置和布局是否合理，以及在运行管理中，人员是否能够正确操作和维护新风处理设备，都会直接影响系统的新风处理效果。

针对变风量空调系统中的新风问题，我们可以从以下几个方面进行解决：1. 系统设计阶段应该充分考虑新风问题。

在设计阶段，应该根据建筑的实际情况和使用需求，合理配置新风处理设备和新风口，确保新风量的充分供应和均匀分配。

2. 加强新风过滤处理。

通过安装高效滤网和UV灯等设备，可以有效净化新风，排除有害气体和微生物，从而提高新风质量。

3. 合理设置新风口和回风口。

变风量空调系统基本概念变风量空调系统基本概念一、变风量空调系统基本概念1.1 变风量空调系统定义众所周知，变风量空调系统是通过改变送风量也可调节送风温度来控制某一空调区域温度的一种空调系统。

该系统是通过变风量末端装置调节送入房间的风量，并相应调节空调机（AHU）的风量来适应该系统的风量需求。

变风量空调系统可根据空调负荷的变化及室内要求参数的改变，自动调节空调送风量（达到最小送风量时调节送风温度），以满足室内人员的舒适要求或其他工艺要求。

同时根据实际送风量自动调节送风机的转速，最大限度地减少风机动力，节约能量。

1.2 国内外发展概况变风量(Variable AirVolume)空调系统于20世纪60年代起源于美国。

在当时定风量系统加末端再热和双风道系统在很长一段时间内占据舒适性空调的主导地位，因此，变风量系统出现以后并没有立刻得到推广，直到1973年西方石油危机之后，能源危机推动了变风量系统的研究和应用，此后20年中不断发展，如今已经成为美国空调系统的主流。

变风量系统在发展初期,因支管风量平衡的需要和控制设备的局限,大多要求采用高速送风系统,主要送风速度在12.5m/s以上,并且推荐采用静压复得法设计风管系统。

尽可能地采用圆形或椭圆形风管,以减小摩擦阻力。

但是高速送风系统的风机耗能大,且管路系统噪音增加。

随着压力无关型VAVbox基本上全面取代压力相关型VAV box及DDC控制器的发展,于是变风量空调方式在低速送风系统中的应用越来越普遍。

在日本,将变风量空调方式用于低速送风系统的研究与开发值得关注。

由于传统的皮托管流量传感器在5m/s 的风速下难以测定,因此日本人开发研究了超声波流量传感器和电磁式流量传感器等多种适用于低速送风系统的前端设备,一方面节能,另一方面降低了风管噪音,因此,进入90年代以后,无论是新建还是70年代以前建造的空调系统的翻新改造,基本上都采用变风量空调系统。

我国在70年代即有人研究VAV系统的开发和应用，并在地下厂房、纺织厂、体育馆等建筑中就采用过VAV系统。

定风量空调系统与变风量空调系统有什么区别？xjshuang520258回答的很专业，所谓的变风量空调系统也就是我们通常所称的VAV（Variable Air Volume）空调系统，该系统于60年代在美国诞生，其基本原理是通过改变送入房间的风量来满足室内变化的负荷。

在当今特别提倡节能和舒适性的条件下，变风量空调系统正在逐渐被人们接收并得到应用。

变风量空调系统主要有以下几个优点：1、由于变风量空调系统是通过改变送入房间的风量来适应负荷的变化，而空调系统大部分时间的部分负荷下运行，所以风量的减少带来了风机能耗的降低。

2、区别于常规的定风量或风机盘管系统，在每一个系统中的不同朝向房间，它的空调负荷的峰值出现在一天的不同时间，因此变风量空调器的容量不必按全部冷负荷峰值叠加来确定，而只要按某一时间各朝向冷负荷之各的最大值来确定。

这样，变风量空调器的冷却能力及风量比定风量可风机盘管系统减少10-20% 。

3、变风量空调系统属于全空气系统，与风机盘管系统相比有明显的好处是冷冻水管与冷凝水管不进入建筑吊顶空间，因而免除了盘管凝水和霉变问题。

•变风量空调就是“变频空调”，它根据调整的环境温度自动变换出口的风量大小，从而达到在要求的温度范围左右。

同时又节约了电。

定风量的空调是不可以自动调节的，是用开开停停的方式来保持所调整环境温度范围左右的。

变风量与定风量空调系统之比较（1）可以根据不同房间的使用要求来独立控制同一风系统中的各房间的温度。

而不是象定风量系统中只能控制总的回风温度。

其每个VAV未端装置可自配温度控制，随着所控制区域的温度变化，自动调节送风量。

（2）综合能效比高，这主要体现在两点：①同一风系统中，不同房间一般是不可能同时达到最大负荷值，因此尽管每个VAV未端的最大送风量可按房间最大负荷来选择，但空调机组总送风量应按各房间的逐时负荷之和的最大值来计算而不是象定风量机组那样送风量为各房间最大送风量之和，因此，从设计上， VAV系统空调机组的送风量的选择就比定风量空调机组低，使机组尺寸减小，所占机房面积也有所减少；同时，其设计的用电安装容量下降，电气报装费也将下降。
