逻辑门电路符号图包括与门极其电路符号

分立元件门电路和集成电路的逻辑符号什么是分立元件门电路和集成电路分立元件门电路和集成电路是电子电路中常用的两种逻辑门实现技术。

逻辑门是数字电路的基本构建模块，用于处理二进制数字，实现逻辑运算等功能。

分立元件门电路是通过使用离散的电子元件来构建逻辑门，而集成电路则是将逻辑门的元件集成在一个芯片中。

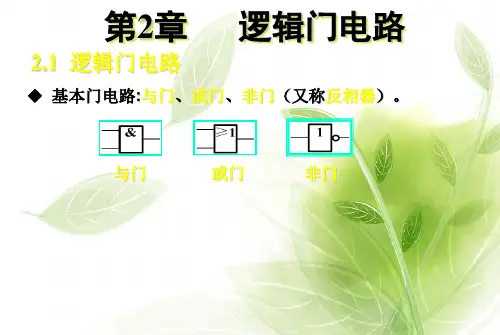

分立元件门电路的逻辑符号分立元件门电路使用不同的逻辑符号来表示不同的逻辑门，常见的逻辑门包括与门、非门、或门、与非门、或非门、异或门等。

1.与门（AND Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

输入端上通常连接输入信号，而输出端上则输出根据输入信号进行逻辑与运算的结果。

与门的逻辑符号通常用字母”AND”表示。

2.非门（NOT Gate）的逻辑符号是一个带有一个输入端和一个输出端的图形。

非门将输入信号取反后输出，用于实现逻辑非运算。

非门的逻辑符号通常用字母”NOT”或”!“表示。

3.或门（OR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

或门将输入信号进行逻辑或运算后输出结果。

或门的逻辑符号通常用字母”OR”表示。

4.与非门（NAND Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

与非门将输入信号进行逻辑与运算后取反输出，实现逻辑与非运算。

与非门的逻辑符号通常用字母”NAND”表示。

5.或非门（NOR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

或非门将输入信号进行逻辑或运算后取反输出，实现逻辑或非运算。

或非门的逻辑符号通常用字母”NOR”表示。

6.异或门（XOR Gate）的逻辑符号是一个带有两个输入端和一个输出端的图形。

异或门实现异或运算，当输入信号相同时输出为低电平，当输入信号不同时输出为高电平。

异或门的逻辑符号通常用字母”XOR”表示。

集成电路的逻辑符号集成电路通过将逻辑门的元件集成在一个芯片中实现，它可以以一个整体的形式提供逻辑门的功能，简化了电路的布局和设计。

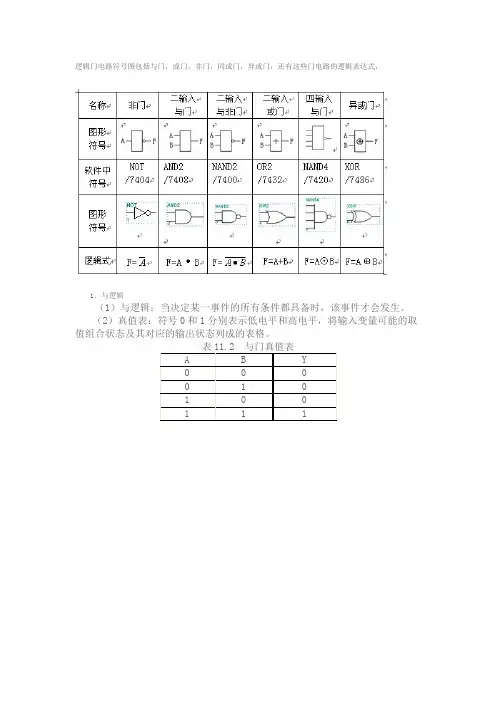

逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

A B Y
0 0 0
0 1 0
1 0 0
1 1 1
电子元器件及电路符号及术语贡汉对照表
电路图符号电路图符号大全电路图符号对照表
电路图符号对照表：这是新手必看的电路基础知识
蓄电池
继电器
电容器
点烟器双掷继电器
断路器
电阻器
二极管
稳压管
相当于一个简单的电
压调节器。

分支电阻器
光电二极管可变电阻或变阻器
分电器，集成式点火
传感器(热敏电阻) 装置
模拟式速度传感器保险丝
熔断丝
短路插销接地电磁阀
大灯扬声器
喇叭手动开关点火线圈双掷开关
灯点火开关
LED(发光二极管) 刮水器停驻开关模拟式仪表晶体管
数字式仪表
导线
接合处无黑点的交叉线
(1)未连在一起。

接合处有黑点或八角形(○)标记的交叉线连接
在一起。

电机
字符电路图符号大全：
AAT 电源自动投入装置
（注：文档可能无法思考全面，请浏览后下载，供参考。

可复制、编制，期待你的好评与关注）。

逻辑门电路符号(与门或门非门同或门异或门)
————————————————————————————————作者：————————————————————————————————日期：
逻辑门电路符号图(与门或门非门同或门异或门)
作者:佚名来源:本站原创点击数:25824 更新时间：2007年12月16日【字体：大中小】
《逻辑门电路符号图》
逻辑门电路符号图包括与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，
1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生。

（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11.2与门真值表
A B Y
000
010
100
111。

电路逻辑符号

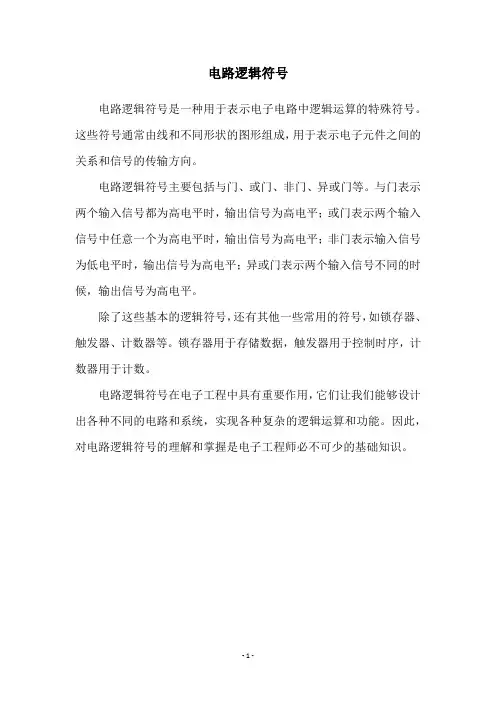

电路逻辑符号是一种用于表示电子电路中逻辑运算的特殊符号。
