基本逻辑门电路及符号..

基本逻辑门电路符号1、与逻辑(AND Logic)与逻辑又叫做逻辑乘，下面通过开关的工作状况加以说明与逻辑的运算。

从上图可以看出，当开关有一个断开时，灯泡处于灭的状况，仅当两个开关同时合上时，灯泡才会亮。

于是我们可以将与逻辑的关系速记为：“有0出0,全1出1”。

图(b)列出了两个开关的所有组合，以及与灯泡状况的情况，我们用0表示开关处于断开状况，1表示开关处于合上的状况；同时灯泡的状况用0表示灭，用1表示亮。

图(c)给出了与逻辑门电路符号,该符号表示了两个输入的逻辑关系，&在英文中是AND的速写，如果开关有三个则符号的左边再加上一道线就行了。

逻辑与的关系还可以用表达式的形式表示为:F=A·B上式在不造成误解的情况下可简写为：F=AB。

2、或逻辑(OR Logic)上图(a)为一并联直流电路，当两只开关都处于断开时，其灯泡不会亮；当A,B两个开关中有一个或两个一起合上时，其灯泡就会亮。

如开关合上的状况用1表示，开关断开的状况用0表示；灯泡的状况亮时用1表示，不亮时用0表示，则可列出图(b)所示的真值表。

这种逻辑关系就是通常讲的“或逻辑”，从表中可看出，只要输入A,B两个中有一个为1，则输出为1，否则为0。

所以或逻辑可速记为：“有1出1，全0出0”。

上图(c)为或逻辑门电路符号，后面通常用该符号来表示或逻辑，其方块中的“≥1”表示输入中有一个及一个以上的1，输出就为1。

逻辑或的表示式为：F=A+B3、非逻辑(NOT Logic)非逻辑又常称为反相运算(Inverters)。

下图(a)所示的电路实现的逻辑功能就是非运算的功能，从图上可以看出当开关A合上时，灯泡反而灭；当开关断开时，灯泡才会亮，故其输出F的状况与输入A的状相反。

非运算的逻辑表达式为图(c)给出了非逻辑门电路符号。

>复合逻辑运算在数字系统中，除了与运算、或运算、非运算之外，常常使用的逻辑运算还有一些是通过这三种运算派生出来的运算，这种运算通常称为复合运算，常见的复合运算有：与非、或非、与或非、同或及异或等。

3种基本逻辑门的符号和逻辑关系3种基本逻辑门的符号和逻辑关系1. 介绍逻辑门是数字电子电路的基本组成部分，用于执行逻辑运算。

其中最基本的逻辑门包括与门（AND gate）、或门（OR gate）和非门（NOT gate）。

这三种逻辑门分别代表了逻辑运算中的与、或和非关系。

在数字电子电路中，它们被用来执行布尔逻辑运算，控制电子设备的行为。

下面将对这三种基本逻辑门的符号和逻辑关系进行全面评估。

2. 与门（AND gate）与门是最基本的逻辑门之一，它具有两个输入和一个输出。

当且仅当两个输入同时为“1”时，输出才为“1”。

其符号为“∧”，表示逻辑与的关系。

在逻辑电路图中，与门通常用直线和一个弧线组成的图形来表示。

与门的逻辑关系体现了“两者都”的概念，它在逻辑系统中扮演着至关重要的角色。

3. 或门（OR gate）或门也是一种基本的逻辑门，它同样具有两个输入和一个输出。

与门不同的是，或门的输出在任何一个输入为“1”时就为“1”。

其符号为“∨”，表示逻辑或的关系。

在逻辑电路图中，或门通常用一个弧线和一个直线组成的图形来表示。

或门的逻辑关系体现了“其中之一”的概念，它也在逻辑系统中扮演着重要的角色。

4. 非门（NOT gate）非门是最简单的逻辑门，只有一个输入和一个输出。

它的作用是将输入取反，即当输入为“1”时，输出为“0”；当输入为“0”时，输出为“1”。

其符号为“¬”，表示逻辑非的关系。

在逻辑电路图中，非门通常用一个小圆圈来表示。

非门的逻辑关系体现了“相反的”概念，它在逻辑运算中起着至关重要的作用。

5. 总结以上就是对3种基本逻辑门的符号和逻辑关系的全面评估。

与门体现了“两者都”的关系，或门体现了“其中之一”的关系，非门体现了“相反的”关系。

它们在数字电子电路中扮演着不可或缺的角色，通过它们的组合可以实现各种复杂的逻辑运算。

这三种逻辑门的符号和逻辑关系对于理解数字电子电路和逻辑运算有着重要的意义。

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0。

3.xx实现非逻辑功能的电路称为xx，有时又叫反相缓冲器。

xx 只有一个输入端和一个输出端，逻辑函数式是：F =A非xx逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与xx与和非的复合运算称为与非运算，逻辑函数式是：F = A.B 非其记忆口诀为：有0出1，全1才0。

6.或xx或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与xx，即7400内部有4个二输入的与xx。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

标签：逻辑门符号
逻辑门符号
《逻辑门电路符号图》
逻辑门电路符号图包括与门,或门，非门，同或门,异或门,还有这些门电路的逻辑表达式，1．与逻辑
（1）与逻辑：当决定某一事件的所有条件都具备时,该事件才会发生.
（2）真值表：符号0和1分别表示低电平和高电平，将输入变量可能的取值组合状态及其对应的输出状态列成的表格。

表11。

2 与门真值表
A B Y
000
010
100
111
三态门逻辑符号如下:
E N＝1,＝0，
E N＝0，Y为高阻状态＝1,Y为高阻状态
常用逻辑门电路符号：
与门与非门非门(反相器)
/
或门或非门与或非门
Y=
4、异或逻辑运算（半加运算）
异或运算通常用符号"⊕"表示，其运算规则为：
0⊕0=0 0同0异或，结果为0
0⊕1=1 0同1异或，结果为1
1⊕0=1 1同0异或，结果为1
1⊕1=0 1同1异或，结果为0
即两个逻辑变量相异,输出才为1相同输出为零,只有完全相同的两个字节抑或才会全为零,表示校验
正确.
OC与非门三态与非门
（外接集电极电C="1"，＝0，
阻后) C="0",高阻＝1，高阻
C=1,Y=A ＝0,Y=A
C=0,Y高阻＝1,Y高阻
C=1，＝0，
C=0，Y高阻＝1，Y高阻
系统分类: 消费电子 | 用户分类：专业术语解释 | 来源: 转贴 | 【推荐给朋友】｜【添加到收藏夹】
该用户于2009/2/17 16:14:05编辑过该文章。

基本逻辑门电路第一节基本逻辑门电路1.1 门电路的概念：实现基本和常用逻辑运算的电子电路，叫逻辑门电路。

实现与运算的叫与门，实现或运算的叫或门，实现非运算的叫非门，也叫做反相器，等等（用逻辑1表示高电平；用逻辑0表示低电平）11.2 与门：逻辑表达式F＝A B即只有当输入端A和B均为1时,输出端Y才为1,不然Y为0.与门的常用芯片型号有:74LS08,74LS09等.11.3 或门：逻辑表达式F ＝A+ B即当输入端A和B有一个为1时,输出端Y即为1,所以输入端A和B均为0时,Y才会为O.或门的常用芯片型号有:74LS32等.11.4．非门逻辑表达式F=A即输出端总是与输入端相反.非门的常用芯片型号有:74LS04,74LS05,74LS06,74LS14等.11.5．与非门逻辑表达式 F=ABAFB11.9.与或非门：逻辑表逻辑表达式F=AB+CD A B C FD11.10.RS 触发器：电路结构把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS 触发器，其逻辑电路如图7.2.1.(a)所示。

它有两个输入端R 、S 和两个输出端Q 、Q 。

=1＆ ≥1工作原理 :基本RS触发器的逻辑方程为：根据上述两个式子得到它的四种输入与输出的关系:1.当R=1、S=0时，则Q=0,Q=1,触发器置1。

2.当R=0、S=1时，则Q=1,Q=0,触发器置0。

如上所述，当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q有两种互补的稳定状态。

一般规定触发器Q端的状态作为触发器的状态。

通常称触发器处于某种状态，实际是指它的Q 端的状态。

Q=1、Q=0时，称触发器处于1态，反之触发器处于0态。

S=0,R=1使触发器置1，或称置位。

因置位的决定条件是S=0,故称S 端为置1端。

R=0,S=1时，使触发器置0，或称复位。

同理，称R端为置0端或复位端。

若触发器原来为1态，欲使之变为0态，必须令R端的电平由1变0，S端的电平由0变1。

1、基本门电路逻辑符号：1与门（And）或门（OR）非门（not）与非门（nand）或非门（nor）与或非（xor）2、Quartus II是Altera公司新一代的EDA设计工具，由该公司早先的MAXPLUSII演变而来，3、Quartus II集成开发环境的设计流程设计输入约束输入综合布局布线时序分析仿真器件编程与配置4、可编程逻辑器件PLD：低密度可编程逻辑器件（LDPLD）高密度可编程逻辑器件（HDPLD）5、EDA中文意思：电子设计自动化，由Electronic、Design、Automation。

6、HDL中文意思：硬件描述语言，由Hardware、Description、Language。

7、一个电路的HDL模块定义由：关键字module+名字开始，以endmodule结束8、一个电路的HDL模块声明由：模块名字和模块输入输出端口列表。

9、模块的端口类型有：输入端口（input）、输出端口（output）、输入/输出双向端口（inout）。

10、变量类型：wire线网型、 reg寄存器型、 memory寄存器型。

11、由持续赋值语气Assign赋值的变量必须定义：Wire类型12、在Always过程语句中被赋值变量必须定义为：reg类型13、在模块的端口声明部分如何说明总线型多位信号的位宽。

Wire[7:0] data；//说明一个8位数据总线data为wire型；Wire[31:0]adder；//说明一个32位地址总线adder为wire型。

14、wire类型变量和reg类型变量差别是什么？除了表示组合逻辑电路中的连接线，reg型变量还可以在时序电路中对应具有状态保持作用电路元件，根本区别就在于：reg型变量在定义时默认的初始值为不定值x，在设计时要求放在always过程语句内部通过过程赋值语句赋予明确的值。

如果寄存器变量没有得到新的赋值，它将一直保持原有的值不变。

15、LED数码管中分为：共阴极和共阳极。

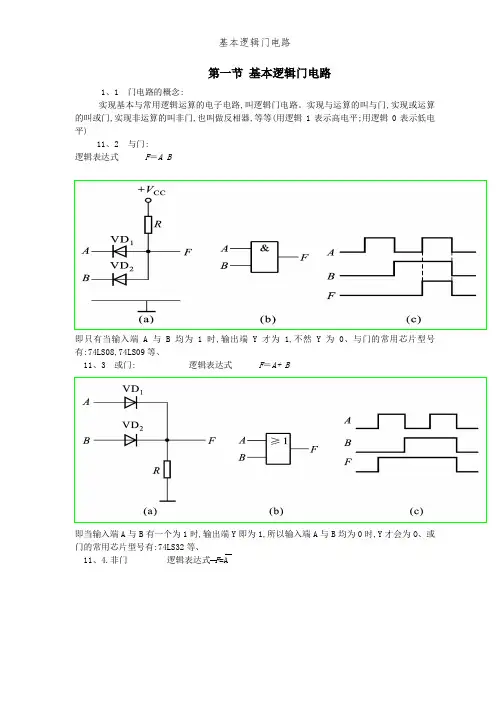

第一节基本逻辑门电路1、1 门电路的概念:实现基本与常用逻辑运算的电子电路,叫逻辑门电路。

实现与运算的叫与门,实现或运算的叫或门,实现非运算的叫非门,也叫做反相器,等等(用逻辑1表示高电平;用逻辑0表示低电平)11、2 与门:逻辑表达式F＝A B即只有当输入端A与B均为1时,输出端Y才为1,不然Y为0、与门的常用芯片型号有:74LS08,74LS09等、11、3 或门: 逻辑表达式F＝A+ B即当输入端A与B有一个为1时,输出端Y即为1,所以输入端A与B均为0时,Y才会为O、或门的常用芯片型号有:74LS32等、11、4.非门逻辑表达式F=A即输出端总就是与输入端相反、非门的常用芯片型号有:74LS04,74LS05,74LS06,74LS14等、11、5.与非门逻辑表达式 F=AB即只有当所有输入端A与B均为1时,输出端Y才为0,不然Y为1、与非门的常用芯片型号有:74LS00,74LS03,74S31,74LS132等、11、6.或非门: 逻辑表达式 F=A+B即只要输入端A与B中有一个为1时,输出端Y即为0、所以输入端A与B均为0时,Y才会为1、或非门常见的芯片型号有:74LS02等、11、7.同或门: 逻辑表达式F=A B+A BAFB11、8、异或门:逻辑表达式F=A B+A B=1FB11、9、与或非门:逻辑表逻辑表达式F=AB+CDABC F11、10、RS触发器:电路结构把两个与非门G1、G2的输入、输出端交叉连接,即可构成基本RS触发器,其逻辑电路如图7.2.1、(a)所示。

它有两个输入端R、S与两个输出端Q、Q。

工作原理 :基本RS触发器的逻辑方程为:根据上述两个式子得到它的四种输入与输出的关系:1、当R=1、S=0时,则Q=0,Q=1,触发器置1。

2、当R=0、S=1时,则Q=1,Q=0,触发器置0。

=1＆≥1如上所述,当触发器的两个输入端加入不同逻辑电平时,它的两个输出端Q与Q有两种互补的稳定状态。

7种逻辑门电路的逻辑符号和逻辑表达式7种逻辑门电路的逻辑符号和逻辑表达式1. 引言逻辑门电路是现代电子技术领域中的重要组成部分，用来处理和控制数字信号。

逻辑门的基本功能是执行逻辑运算，通过组合不同的逻辑门可以构建出各种复杂的电路，实现逻辑运算、计算和控制等功能。

在本文中，我们将详细介绍七种常见的逻辑门电路，包括它们的逻辑符号和逻辑表达式，以及相关应用领域。

2. 逻辑门的定义和基本原理逻辑门是由晶体管、二极管或其他电子元件构成的电子电路，用来实现布尔逻辑运算。

逻辑门根据输入的逻辑信号进行逻辑运算，并产生相应的输出信号。

逻辑门的输出信号通常只有两个可能的取值，即低电平（0）和高电平（1），对应于逻辑运算中的假和真。

3. 七种逻辑门及其逻辑符号和逻辑表达式3.1 与门（AND gate）与门是一种基本的逻辑门，其逻辑符号为“∧”，逻辑表达式为“Y = A·B”。

当输入信号A和B同时为高电平时，输出信号Y为高电平；否则，输出信号Y为低电平。

3.2 或门（OR gate）或门也是一种基本的逻辑门，其逻辑符号为“∨”，逻辑表达式为“Y = A + B”。

当输入信号A或B之一或两者同时为高电平时，输出信号Y为高电平；只有当A和B均为低电平时，输出信号Y为低电平。

3.3 非门（NOT gate）非门是最简单的逻辑门之一，其逻辑符号为“¬”，逻辑表达式为“Y = ¬A”。

非门的作用是将输入信号取反，当输入信号A为高电平时，输出信号Y为低电平；当A为低电平时，输出信号Y为高电平。

3.4 异或门（XOR gate）异或门是一种常用的逻辑门，其逻辑符号为“⊕”，逻辑表达式为“Y = A ⊕ B”。

当输入信号A和B的电平相输出信号Y为低电平；当A 和B的电平不输出信号Y为高电平。

3.5 与非门（NAND gate）与非门是一种结合了与门和非门的逻辑门，其逻辑符号为“↑”，逻辑表达式为“Y = ¬(A·B)”。

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1 常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F=A·B 其记忆口诀为：有0出0，全1才1。

2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F=A+B 其记忆口诀为：有1出1，全0才0。

3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F = A.B非其记忆口诀为：有0出1，全1才0。

6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1。

7.异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

之杨若古兰创作不管多么复杂的单片机电路，都是由若干基本电路单元构成的.2.2.1 经常使用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能.用小规模集成电路构成复杂逻辑电路时，最经常使用的门电路是与（AND）、或（OR）、非（INV BUFF）、恒等（BUFF）、与非（NAND）、或非（NOR）、异或（XOR）.主如果因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计.1.与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F = A·B其记忆口诀为：有0出0，全1才1.2.或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F = A+B其记忆口诀为：有1出1，全0才0.3.非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器.非门只要一个输入端和一个输出端，逻辑函数式是：F =A非非门逻辑符号4.恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器.恒等门只要一个输入端和一个输出端，逻辑函数式是：F = A同相缓冲器和反相缓冲器在数字零碎顶用于加强旌旗灯号的驱动能力.5.与非门与和非的复合运算称为与非运算，逻辑函数式是：F =A.B非其记忆口诀为：有0出1，全1才0.6.或非门或与非的复合运算称为或非运算，逻辑函数式是：F = A+B非其记忆口诀为：有1出0，全0才1.7.异或门异或逻辑也是一种广泛利用的复合逻辑，其记忆口诀为：不异出0，分歧出1. 逻辑门电路是单片机核心电路运算、控制功能所必须的电路.在单片机零碎中我们经常使用集成逻辑电路（常称为集成电路）.一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门.高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机核心通用集成电路的首选系列.随着单片机内部功能的不竭加强和硬件软件化，内部所用的逻辑门电路将愈来愈少.8.门电路的国标符号与国际流行符号经常使用门电路国标符号与国际流行符号对照如图所示. 2.2.2 集电极开路门输出电路门电路的输出级采取集电极开路的三极管结构，制成集电极开路门电路（OC门, Open Collector Gate）.OC与非门的逻辑符号如图所示. OC与非门逻辑符号因为OC门的输出端是开路的，即悬空，故OC门在利用时输出端需外接一个上拉负载电阻和电源.通过选择合适的电阻和电源电压，既可以包管输出的高、低电平合乎请求，又可使输出端三极管的负载电流不会过大.OC门在单片机零碎中次要有两个感化：一个是“线与”另一个是驱动器.OC门在单片机零碎中，还经常作为控制履行机构.利用OC门可以控制一些较大电流的履行机构，用OC门和晶体管控制电动机的电路如图所示.OC非门和晶体管控制电动机逻辑门电路符号图包含与门，或门，非门，同或门，异或门，还有这些门电路的逻辑表达式，1．与逻辑（1）与逻辑：当决定某一事件的所有条件都具备时，该事件才会发生.（2）真值表：符号0和1分别暗示低电平和高电平，将输入变量可能的取值组合形态及其对应的输出形态列成的表格.A B Y000010100111EN＝0，Y为高阻形态＝1，Y为高阻形态C=0，Y高阻＝1，Y高阻单击此处输入内容。

无论多么复杂的单片机电路，都是由若干基本电路单元组成的。

2.2.1常用的逻辑门电路最基本的门电路是与、或、非门，把它们适当连接可以实现任意复杂的逻辑功能。

用小规模集成电路构成复杂逻辑电路时，最常用的门电路是与（AND ）、或（OR）、非（INV BUFF）、恒等（BUFF ）、与非（NAND ）、或非（NOR）、异或（XOR ）。

主要是因为这7种电路既可以完成基本逻辑功能，又具有较强的负载驱动能力，便于完成复杂而又实用的逻辑电路设计。

1•与门与门是一个能够实现逻辑乘运算的、多端输入、单端输出的逻辑电路，逻辑函数式：F二A •其记忆口诀为：有0出0,全1才1。

2•或门或门是一个能够实现逻辑加运算的多端输入、单端输出的逻辑电路，逻辑函数式：F二A+B其记忆口诀为：有1出1,全0才0。

3•非门实现非逻辑功能的电路称为非门，有时又叫反相缓冲器。

非门只有一个输入端和一个输出端，逻辑函数式是：F二A非非门逻辑符号4•恒等门实现恒等逻辑功能的电路称为恒等门，又叫同相缓冲器。

恒等门只有一个输入端和一个输出端，逻辑函数式是：F二A同相缓冲器和反相缓冲器在数字系统中用于增强信号的驱动能力。

5•与非门与和非的复合运算称为与非运算，逻辑函数式是：F二A.B非其记忆口诀为：有0出1,全1才0。

6•或非门或与非的复合运算称为或非运算，逻辑函数式是：F二A+B非其记忆口诀为：有1出0,全0才1。

7•异或门异或逻辑也是一种广泛应用的复合逻辑，其记忆口诀为：相同出0，不同出1。

逻辑门电路是单片机外围电路运算、控制功能所必需的电路。

在单片机系统中我们经常使用集成逻辑电路（常称为集成电路）。

一片集成逻辑门电路中通常含有若干个逻辑门电路，如7400为4重二输入与非门，即7400内部有4个二输入的与非门。

高速CMOS74HC逻辑系列集成电路具有低功耗、宽工作电压、强抗干扰的特性，是单片机外围通用集成电路的首选系列。

随着单片机内部功能的不断增强和硬件软件化，外部所用的逻辑门电路将越来越少。

各种逻辑门的符号及表达式
在数字电路中，逻辑门是最基本的电子元件之一。

它们是用于实现逻辑功能的电路。

逻辑门根据它们执行的逻辑操作的不同而被分类为不同的类型：与门、或门、非门、异或门等。

以下是各种逻辑门的符号和表达式：
1.与门：符号为“∧”，表达式为Y=A∧B。

与门只有当输入A和输入B均为1时输出1，否则输出0。

2.或门：符号为“∨”，表达式为Y=A∨B。

或门只有当输入A或输入B至少有一个为1时输出1，否则输出0。

3.非门：符号为“”，表达式为Y=A。

非门的输出与输入相反，即输入为0时输出1，输入为1时输出0。

4.异或门：符号为“⊕”，表达式为Y=A⊕B。

异或门只有当输入A和输入B不同时输出1，否则输出0。

以上是常见的逻辑门符号和表达式，它们的组合可以构建出各种复杂的数字电路，实现各种逻辑功能。

- 1 -。

各种门电路的逻辑符号
在数字电路中，门电路是一种基本的逻辑电路，可用于实现布尔逻辑运算。

各种门电路都有自己的逻辑符号，如下所示：
1. 与门（AND）：逻辑符号为“&”或“·”。

2. 或门（OR）：逻辑符号为“+”。

3. 非门（NOT）：逻辑符号为“！”或“”。

4. 异或门（XOR）：逻辑符号为“⊕”。

5. 与非门（NAND）：逻辑符号为“↑”。

6. 或非门（NOR）：逻辑符号为“↓”。

7. 异或非门（XNOR）：逻辑符号为“‖”。

这些逻辑符号可以用于表示门电路的输入和输出。

例如，一个与门的逻辑符号可以表示为“A&B”或“AB”，其中A和B是门电路的输入。

同样，一个或门的逻辑符号可以表示为“A+B”，非门可以表示为“!A”或“A”，等等。

通过使用这些逻辑符号，可以方便地描述和分析数字电路中的布尔逻辑运算，从而实现各种数字电路应用。

- 1 -。

八种逻辑门电路逻辑门电路是由逻辑门组成的电路，用于实现数字电路中的逻辑运算。

常见的逻辑门有八种，分别是与门、或门、非门、异或门、与非门、或非门、同或门和三态门。

1. 与门（AND Gate）与门是一种基本的逻辑门，其输出信号只有在所有输入信号均为高电平时才为高电平。

其符号为“&”，代表“且”的意思。

与门通常用于实现多个条件同时满足时才执行某项操作的功能。

2. 或门（OR Gate）或门也是一种基本的逻辑门，其输出信号只要有一个输入信号为高电平时就为高电平。

其符号为“|”，代表“或”的意思。

或门通常用于实现多个条件中任意一个满足时就执行某项操作的功能。

3. 非门（NOT Gate）非门也称反相器，其输出信号与输入信号相反，即当输入信号为高电平时，输出信号为低电平；当输入信号为低电平时，输出信号为高电平。

其符号为“~”，代表“非”的意思。

4. 异或门（XOR Gate）异或门是一种特殊的逻辑运算，其输出信号只有在两个输入信号不同时才为高电平。

其符号为“⊕”，代表“异或”的意思。

异或门通常用于实现某些特殊的运算，如加密和校验等。

5. 与非门（NAND Gate）与非门是一种由与门和非门组成的复合逻辑门，其输出信号只有在所有输入信号均为高电平时才为低电平，否则为高电平。

其符号为“&”，上方加一个小圆圈表示非的意思。

6. 或非门（NOR Gate）或非门是一种由或门和非门组成的复合逻辑门，其输出信号只有在所有输入信号均为低电平时才为高电平，否则为低电平。

其符号为“|”，上方加一个小圆圈表示非的意思。

7. 同或门（XNOR Gate）同或门是一种由异或门和非门组成的复合逻辑门，其输出信号只有在两个输入信号相同时才为高电平，否则为低电平。

其符号为“⊕”，上方加一个小圆圈表示非的意思。

8. 三态门（Tri-state Buffer）三态门是一种特殊的逻辑器件，其输出端可以处于三种状态之一：高电平、低电平、高阻态。
