变频器调试方法

变频器调试基本步骤1.检查连接：首先，检查变频器的电源线、控制线和电机连接线是否正确插入。

确保电源、信号和地线没有松动，并且紧固螺钉已正确拧紧。

2.参数设置：根据实际需求，设置变频器的基本参数。

这些参数包括额定电流、电压和频率等。

参数设置通常需要参考变频器的说明书，根据实际情况进行调整。

3.功能测试：进行变频器的功能测试，主要包括启动、停止、正反转、变频等。

首先，通过按下启动按钮来启动变频器，观察电机是否正常运转。

然后，通过按下停止按钮来停止变频器和电机。

接下来，测试正向和反向旋转功能，确保变频器能够正常控制电机的运行方向。

最后，测试变频功能，调整变频器的输出频率，观察电机的转速是否随之变化。

4.性能验证：对变频器的性能进行验证，主要包括过载能力和响应速度等。

首先，将电机负载增加到额定负载的1.2倍，观察变频器和电机是否正常运行。

如果正常工作，则表示变频器具有足够的过载能力。

然后，通过改变控制信号的频率，来测试变频器的响应速度。

观察电机的转速变化情况，判断变频器的响应速度是否满足要求。

6.参数优化：根据实际应用需求，进行参数优化。

可以根据电机的特性曲线，调整变频器的输出电流和电压，以获得最佳的工作效果。

参数优化需要通过实际运行情况的观察和调整，循序渐进地进行。

7.调试记录：在调试过程中，及时记录参数设置、功能测试结果和故障排除情况。

这些记录对于今后的备案和维护非常重要。

可以通过填写调试记录表格或使用电子记录工具进行记录。

总结起来，变频器调试的基本步骤包括检查连接、参数设置、功能测试、性能验证、故障排除、参数优化和调试记录。

正确的调试可以确保变频器和电机的正常运行，提高系统的效率和可靠性。

在进行调试时，应注意安全操作，遵循相关的安全规程，以免发生意外事故。

同时，根据具体的应用需求和变频器的功能特点，适当调整调试步骤，确保调试的准确性和有效性。

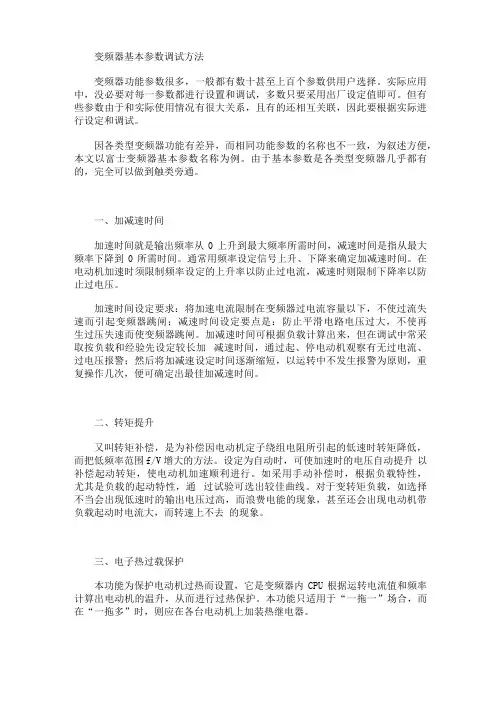

变频器基本参数调试方法变频器功能参数很多，一般都有数十甚至上百个参数供用户选择。

实际应用中，没必要对每一参数都进行设置和调试，多数只要采用出厂设定值即可。

但有些参数由于和实际使用情况有很大关系，且有的还相互关联，因此要根据实际进行设定和调试。

因各类型变频器功能有差异，而相同功能参数的名称也不一致，为叙述方便，本文以富士变频器基本参数名称为例。

由于基本参数是各类型变频器几乎都有的，完全可以做到触类旁通。

一、加减速时间加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。

通常用频率设定信号上升、下降来确定加减速时间。

在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。

加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。

加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。

二、转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。

设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。

如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。

对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。

三、电子热过载保护本功能为保护电动机过热而设置，它是变频器内CPU根据运转电流值和频率计算出电动机的温升，从而进行过热保护。

本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。

电子热保护设定值(%) = [电动机额定电流(A)/变频器额定输出电流(A)]X100%。

电动机知识变频器的六大调速方法1.变极对数调速方法这种调速方法是用改变定子绕组的接线方式来改变笼型电动机定子极对数达到调速目的，特点如下：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低；有级调速，级差较大，不能获得平滑调速；可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

二、[1]方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流-直流-交流变频器和交流-交流变频器两大类，目前国内大都使用交-直-交变频器。

其特点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高；技术复杂，造价高，维护检修困难。

本方法适用于要求精度高、调速性能较好场合。

变频调速分为基频以下调速和基频以上调速，基频以下调速属于恒转矩调速方式，基频以上调速属于恒功率调速方式。

2.串级调速方法串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。

大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。

根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为：可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高；装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70%-90%的生产机械上；调速装置故障时可以切换至全速运行，避免停产；晶闸管串级调速功率因数偏低，谐波影响较大。

本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。

变频器调速原理及调速方法3.绕线式电动机转子串电阻调速方法绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行。

变频器调试步骤和规程变频器是一种改变电源频率以实现电机调速的电气设备。

在使用变频器之前，需要进行调试工作，以确保其正常运行和满足工作需求。

下面是变频器调试的一般步骤和规程：步骤一：检查安装和接线1.检查变频器安装是否符合相关要求，如变频器与驱动电机之间的电缆选择和接线是否正确。

2.检查变频器主电源电压和频率是否满足要求，并根据实际情况调整变频器的参数设置。

步骤二：变频器电源供电1.连接变频器电源，并根据变频器参数手册中的说明进行电源接线工作。

2.检查变频器电源是否正常工作，确认变频器的指示灯是否亮启动是否正常。

步骤三：执行恒力矩运行1.设置变频器的运行模式为恒力矩运行，将输出频率设置为低值。

2.逐渐增加输出频率，观察电机的运行情况，确保运行平稳。

步骤四：执行变频调速运行1.设置变频器的运行模式为变频调速运行，设置目标转速。

2.逐渐增加输出频率，观察电机的运行情况，检查转速是否与目标转速相匹配。

步骤五：检查反馈信号1.检查变频器接收的反馈信号，如转速、电流等，以确保其准确性和稳定性。

2.对于无反馈信号的情况，需要配置相关的传感器，并确保其信号正常。

步骤六：测试负载情况1.在变频器正常运行的情况下，逐渐加大负载，观察电机的运行情况。

2.检查电机承受负载时的电流、温度等参数，确保其运行安全。

步骤七：记录参数设置1.在调试过程中，记录所使用的参数设置以及相应的运行情况。

2.在调试完成后，保存最终的参数设置，以备日后维护和调整使用。

规程：1.调试人员必须首先熟悉变频器的使用说明和相关的调试要求，确保具备必要的技术知识和操作能力。

2.在进行变频器调试前，必须检查变频器和驱动电机的安装是否符合要求，并进行维护工作，确保设备的安全和可靠运行。

3.变频器调试工作必须根据需要进行，不能随意更改参数和设置。

4.在调试过程中，必须仔细观察变频器的工作状态和指示灯的变化，及时发现并解决问题。

5.调试过程中，必须严格按照规定的步骤进行，并记录相关的参数设置和运行情况，以备日后维护和调整参考。

变频器调试和操作方法
变频器是一种电气设备，用于调节交流电机的转速和电压。

以下是变频器的调试和操作方法：
1. 连接变频器和电机：首先将变频器与电源相连，然后将变频器的输出端与电机连接。

确保连接正确并紧固好。

2. 设置变频器参数：根据实际需求，设置变频器的参数。

这些参数包括输入电压、输出电压、输出频率、过载保护等。

可以通过变频器上的面板或者专门的调试软件进行设置。

3. 启动变频器：打开变频器的电源开关，然后按下变频器面板上的启动按钮或者使用遥控器启动变频器。

此时，变频器会将电源的直流电转换为交流电，并输出给电机。

4. 调试电机转速：通过调整变频器的输出频率，可以控制电机的转速。

可以通过变频器面板上的旋钮或者软件界面上的调节按钮进行调整。

根据需要，逐步提高或降低输出频率，直到达到所需的电机转速。

5. 监测电机运行状态：在电机运行过程中，可以通过变频器的显示屏或者软件界面来监测电机的运行状态，包括电流、转速、温度等。

如果发现异常，可以及时采取措施进行处理。

6. 停止变频器：当不需要使用变频器时，可以按下停止按钮或者使
用遥控器停止变频器的运行。

然后关闭变频器的电源开关。

需要注意的是，变频器的调试和操作需要具备一定的电气知识和经验，如果不熟悉操作，请寻求专业人员的帮助。

此外，操作变频器时，要注意安全，避免触电和其他意外事故的发生。

变频器调试的基本步骤1.确定调试目标：在开始调试之前，首先要明确调试的目标和要求。

例如，确定所需的输出频率范围、电压范围和额定电流等。

2.基本参数设置：通过变频器的菜单界面或者参数设置软件，对基本参数进行设置。

包括输入电压、电流、输出频率、过载保护参数等。

3.电源接线检查：检查变频器的电源接线是否正确，包括输入电源的相序、电压的稳定性等。

确保电源稳定并符合要求。

4.负载连接检查：检查变频器的负载连接是否正确，包括电机的接线方式、接地电阻等。

确保电机的连接正确并能够工作。

5.启动试运行：在调试之前，首先进行试运行。

通过控制变频器的启动和停止来检查变频器和电机的运转情况。

观察电机是否正常启动，转速是否稳定。

6.输出频率调试：根据实际要求，逐步调整变频器的输出频率。

可以通过变频器的菜单界面或者参数设置软件进行调整。

逐步逼近目标频率，确保输出频率稳定。

7.电流限制调试：通过设置变频器的电流限制参数，限制输出电流。

根据实际需求，逐步调整电流限制值，确保电机工作在正常工作范围内。

8.过载保护调试：通过设置变频器的过载保护参数，实现对电机的过载保护。

根据实际需求，逐步调整过载保护参数的值，确保过载保护的可靠性。

9.PID参数调试：对于需要进行速度控制的电机，可以通过设置PID参数来实现精确控制。

根据实际情况，设置比例、积分和微分参数，调整PID参数值。

10.调试运行测试：在完成参数设置和调整之后，进行调试运行测试。

通过对电机进行不同负载和速度的测试，检查变频器的调试效果和工作可靠性。

11.故障排除和调整：在调试运行测试过程中，如发现电机工作异常或者存在故障，需要进行故障排除和调整。

通过找出故障原因，采取相应的措施进行调整和修复。

12.最终调整和验收：在完成所有调试和调整之后，对变频器进行最终调整和验收。

检查变频器和电机的运行情况，确保调试效果符合要求并能够正常工作。

总之，变频器调试是一个系统性的工作，需要仔细操作和严格遵循调试步骤。

深圳市技成培训学员专用参考资料变频器的调试步骤及一般常见故障处理变频器调试的基本步骤一、变频器的空载通电检验1.将变频器的接地端子接地。

2.将变频器的电源输入端子经过漏电保护开关接到电源上。

3.检查变频器显示窗的出厂显示是否正常,如果不正确,应复位,否则要求退换。

4.熟悉变频器的操作键。

一般的变频器均有运行(RUN、停止(STOP、编程(PROG、数据/确认(DATA/ENTER、增加(UP、▲、减少(DOWN、▼等6个键,不同变频器操作键的定义基本相同。

此外有的变频器还有监视(MONTTOR/DISPLAY、复位(RESET、寸动(JOG、移位(SHIFT等功能键。

二、变频器带电机空载运行1.设置电机的功率、极数,要综合考虑变频器的工作电流。

2.设定变频器的最大输出频率、基频、设置转矩特性。

V/f类型的选择包括最高频率、基本频率和转矩类型等项目。

最高频率是变频器—电动机系统可以运行的最高频率,由于变频器自身的最高频率可能较高,当电动机容许的最高频率低于变频器的最高频率时,应按电动机及其负载的要求进行设定。

基本频率是变频器对电动机进行恒功率控制和恒转矩控制的分界线,应按电动机的额定电压进行设定。

转矩类型指的是负载是恒转矩负载还是变转矩负载。

用户根据变频器使用说明书中的V/f类型图和负载特点,选择其中的一种类型。

通用变频器均备有多条V/f曲线供用户选择,用户在使用时应根据负载的性质选择合适的V/f曲线。

如果是风机和泵类负载,要将变频器的转矩运行代码设置成变转矩和降转矩运行特性。

为了改善变频器启动时的低速性能,使电机输出的转矩能满足生产负载启动的要求,要调整启动转矩。

在异步电机变频调速系统中,转矩的控制较复杂。

在低频段,由于电阻、漏电抗的影响不容忽略,若仍保持V/f为常数,则磁通将减小,进而减小了电机的输出转矩。

为此,在低频段要对电压进行适当补偿以提升转矩。

一般变频器均由用户进行人工设定补偿。

日立J300变频器则为用户提供两种选择:自行设定和自动转矩提升。

变频器调试步骤和规程一、调试前的准备1.1确定变频器的型号和规格，以及工作电压和频率要求。

1.2根据变频器的安装要求进行安装，确保其良好接地。

1.3清洁和检查变频器的外壳、散热器、连接线等是否无损和良好连接。

1.4制定详细的调试计划和记录，包括调试步骤、参数设置、测试数据等。

二、变频器参数的设置2.1检查变频器的默认参数设置与工作要求是否相符，如有不符进行相应调整。

2.2调整变频器的运行频率和电压范围，确保适应不同负载要求。

2.3根据实际需要设置变频器的加速时间、减速时间、启动/停止方式等。

三、变频器的操作和监控3.1启动变频器，观察其运行是否正常，如有异常立即停止。

3.2检查变频器的输出电流和频率是否与设定值相符，如有偏差进行相应调整。

3.3监控变频器的温度、电流、电压等参数，确保其在安全工作范围内。

四、加载测试4.1选择适合的负载设备，将其连接至变频器的输出端。

4.2开始加载测试，观察变频器的输出电流和频率是否稳定，温度是否正常。

4.3根据实际情况进行相应参数的调整，以达到最佳工作效果。

五、变频器保护功能测试5.1模拟过载情况，测试变频器的过载保护功能，确保其能够及时启动保护机制。

5.2模拟短路故障，测试变频器的短路保护功能，确保其能即时切断电源。

5.3测试变频器的过压保护、欠压保护、过温保护等功能，确保运行安全可靠。

六、调试结束6.1关闭变频器和负载设备，切断电源，进行设备的清洁和维护。

6.2根据调试记录整理、评估数据，如有不符合要求的地方，进行相应调整。

6.3编写变频器调试报告，总结调试情况和结果，提出改进措施。

1.进行安全检查，包括检查电源和设备连接是否牢固，确保无漏电和短路等问题。

2.确定变频器的工作要求，包括输入电压、输出电压、频率要求等。

3.根据变频器的型号和规格，进行参数设置，如输入电流、起始频率、加速时间等。

4.启动变频器，观察运行情况，如有异常情况，及时停止变频器并检查故障。

变频器调试方案简介变频器是一种用于调节电机转速的电子设备，可实现电机的启停、转速调节、运行方向控制等功能。

在工业自动化和机械设备领域被广泛应用。

本文将介绍变频器调试的基本步骤和注意事项。

调试步骤步骤一：现场准备在开始调试变频器之前，需要进行一些现场准备工作，包括： - 确保变频器的安装位置符合要求，且固定可靠。

- 检查电源连接是否正确，确保电源稳定。

- 检查变频器与电机之间的连接是否正确，如电缆接头是否紧固。

- 调试所需工具的准备，包括电压表、频率表等。

步骤二：变频器参数配置接下来，需要进行变频器参数的配置，以适应实际的工作需要。

主要配置项包括： - 输入电压和频率：根据现场电源的实际情况，设置变频器的输入电压和频率。

- 输出电压和频率：根据所需的电机转速，设置变频器的输出电压和频率。

- 控制方式：选择合适的控制方式，如恒定转矩控制、恒定功率控制等。

- 保护参数：设置过流保护、过压保护、欠压保护等参数，保护电机和变频器的安全运行。

步骤三：变频器调试完成参数配置后，即可进行变频器的调试。

主要包括以下内容： 1. 启动测试：按照设定的参数，启动变频器，观察电机的启动过程。

注意观察启动是否平稳，电机是否有异常声音或振动。

2. 转速调节：通过调整变频器的输出频率，逐步调节电机的转速。

观察电机转速的变化是否与设定值一致。

3. 转向控制：测试变频器的转向控制功能，观察电机的运行方向是否与设定一致。

4. 负载测试：在不同负载条件下，观察变频器的响应和电机的运行状态。

重点观察电流、温度等参数，确保变频器和电机在不同负载下的稳定性和安全性。

步骤四：参数优化在调试过程中，可能会出现电机转速不稳定、响应不够灵敏等问题。

此时，需要进行参数优化，以提高系统的性能。

优化主要包括： - PID参数调整：对PID控制参数进行调整，以提高系统的动态性能和稳定性。

- 加速、减速时间调整：根据实际需求，调整变频器的加速、减速时间，以实现更加平滑的运行过程。
