《钳工基础》第一章 钳工基础知识

第1章钳工基础知识1.1钳工基本操作知识1.1.1划线1.划线概述划线是指根据图样或实物尺寸，准确地在工件毛坯或已加工表面划出加工界限线的操作叫划线。

划线的作用主要有三点：（1）使工件加工时有明确的标志和依据。

（2）检查毛坯是否合格，对某些不合格品可利用划线借料进行补救。

（3）检查修理零件变形和磨损状态，确定修理部位及工艺方法。

划线分为平面划线和立体划线。

只需要在工件一个表面上进行的划线称为平面划线；需要在工件的几个不同表面进行的划线称为立体划线。

划线工作效率较低，所以一般用于单件、小批量生产或大型工件。

划线的准确性直接影响产品质量和生产效率，因此，划线除要求线条清晰均匀外，更重要的是保证尺寸准确。

一般的划线精度为0.25～0.50 mm。

所以，在加工过程中，必须通过测量来保证尺寸的准确度。

常用的划线工具有划针、划规、划线盘、划线平板、直角尺和钢板尺、样冲、高度游标尺等，如图1—1.高度游标尺不仅可以进行划线也可以进行高度测量，毛坯件上划精度要求较高的加工线时应采用高度游标尺划线。

图1—12.划线基准的选择划线必须确定划线基准，确定几何体划线基准的类型有点、线和面(也指考虑划线在长、宽、高三个方向尺寸)，所以平面划线应选择2个划线基准，立体划线时，一般要选择3个划线基准。

（1）划线基准一般有三种选择类型如图1—2（a）（b）（c）图1—21)以两个互相垂直的平面或线为基准。

图1—2（a）2)以两条中心线为基准。

图1—2(b)3)以一个平面和一条中心线为基准。

图1—2(c)（2）划线基准的选择基本原则正确选择划线基准的基本原则和方法是划线基准尽可能与工件施工图样中的设计基准一致。

平面划线应有纵、横两向划线基准；立体划线必须有长、宽、高三个方向的划线基准；选择划线基准要根据工件毛坯形状特点而定；有轴、孔尺寸要求的毛坯件，要以孔、轴、凸起或毂面的轴心线为基准；平面则应选工件较平整的大平面作为划线基准；半成品加工件，划线时应以已加工之轴、孔或平面作为划线基准。

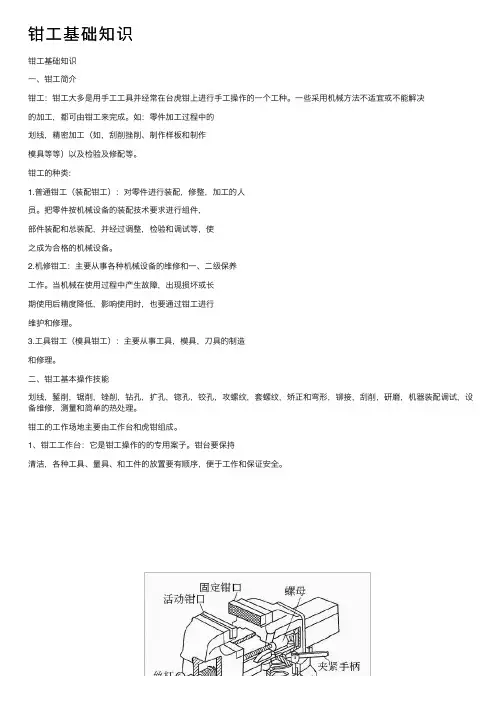

钳⼯基础知识钳⼯基础知识⼀、钳⼯简介钳⼯：钳⼯⼤多是⽤⼿⼯⼯具并经常在台虎钳上进⾏⼿⼯操作的⼀个⼯种。

⼀些采⽤机械⽅法不适宜或不能解决的加⼯，都可由钳⼯来完成。

如：零件加⼯过程中的划线，精密加⼯（如，刮削挫削、制作样板和制作模具等等）以及检验及修配等。

钳⼯的种类:1.普通钳⼯（装配钳⼯）：对零件进⾏装配，修整，加⼯的⼈员。

把零件按机械设备的装配技术要求进⾏组件，部件装配和总装配，并经过调整，检验和调试等，使之成为合格的机械设备。

2.机修钳⼯：主要从事各种机械设备的维修和⼀、⼆级保养⼯作。

当机械在使⽤过程中产⽣故障，出现损坏或长期使⽤后精度降低，影响使⽤时，也要通过钳⼯进⾏维护和修理。

3.⼯具钳⼯（模具钳⼯）：主要从事⼯具，模具，⼑具的制造和修理。

⼆、钳⼯基本操作技能划线，錾削，锯削，锉削，钻孔，扩孔，锪孔，铰孔，攻螺纹，套螺纹，矫正和弯形，铆接，刮削，研磨，机器装配调试，设备维修，测量和简单的热处理。

钳⼯的⼯作场地主要由⼯作台和虎钳组成。

1、钳⼯⼯作台：它是钳⼯操作的的专⽤案⼦。

钳台要保持清洁，各种⼯具、量具、和⼯件的放置要有顺序，便于⼯作和保证安全。

2、钳⼯虎钳：使⽤台虎钳时应注意：1、夹紧⼯件时松紧要适当，只能⽤⼿拧紧⼿柄，⽽不能借助于⼯具加⼒，防⽌丝杆与螺母及钳⾝受损坏和夹坏⼯件表⾯。

2、不能在活动钳⾝的光滑平⾯上敲击作业，以防破坏它与固定钳⾝的配合性能。

3、对丝杆、螺母等活动表⾯，应经常清洁、润滑，以防⽣锈。

3、划线1、划线是钳⼯的⼀种基本操作。

根据图纸或实物的尺⼨，准确地在⽑坯或已加⼯⼯件表⾯上划出加⼯界线，这种操作叫做划线。

2、划线常⽤⼯具：有钢直尺、划线平台、划针、划线盘、⾼度游标尺、划规、样冲、V型架、⾓尺和⾓度规及千⽄顶或⽀持⼯具等。

千⽄顶样冲V型铁打样冲眼⾼度游标尺万能⾓度尺游标卡尺游标卡尺是⼯业上常⽤的测量长度的仪器，它由尺⾝及能在尺⾝上滑动的游标组成，如图2．3－1所⽰。

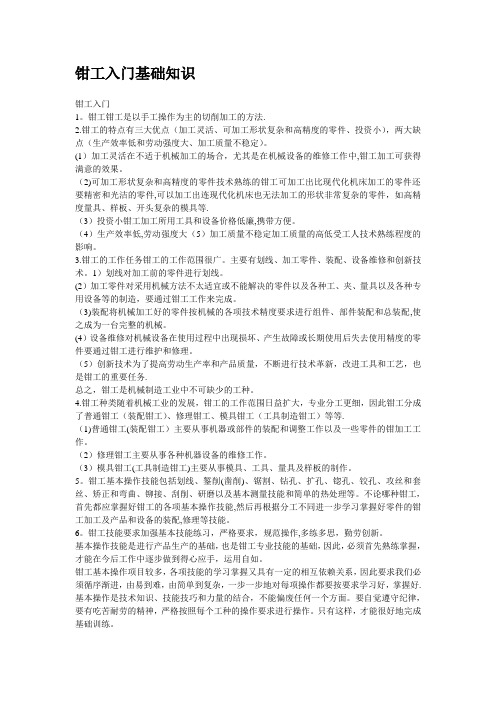

钳工入门基础知识钳工入门1。

钳工钳工是以手工操作为主的切削加工的方法.2.钳工的特点有三大优点（加工灵活、可加工形状复杂和高精度的零件、投资小），两大缺点（生产效率低和劳动强度大、加工质量不稳定）。

(1）加工灵活在不适于机械加工的场合，尤其是在机械设备的维修工作中,钳工加工可获得满意的效果。

（2)可加工形状复杂和高精度的零件技术熟练的钳工可加工出比现代化机床加工的零件还要精密和光洁的零件,可以加工出连现代化机床也无法加工的形状非常复杂的零件，如高精度量具、样板、开头复杂的模具等.（3）投资小钳工加工所用工具和设备价格低廉,携带方便。

（4）生产效率低,劳动强度大（5）加工质量不稳定加工质量的高低受工人技术熟练程度的影响。

3.钳工的工作任务钳工的工作范围很广。

主要有划线、加工零件、装配、设备维修和创新技术。

1）划线对加工前的零件进行划线。

(2）加工零件对采用机械方法不太适宜或不能解决的零件以及各种工、夹、量具以及各种专用设备等的制造，要通过钳工工作来完成。

（3)装配将机械加工好的零件按机械的各项技术精度要求进行组件、部件装配和总装配,使之成为一台完整的机械。

(4）设备维修对机械设备在使用过程中出现损坏、产生故障或长期使用后失去使用精度的零件要通过钳工进行维护和修理。

（5）创新技术为了提高劳动生产率和产品质量，不断进行技术革新，改进工具和工艺，也是钳工的重要任务.总之，钳工是机械制造工业中不可缺少的工种。

4.钳工种类随着机械工业的发展，钳工的工作范围日益扩大，专业分工更细，因此钳工分成了普通钳工（装配钳工）、修理钳工、模具钳工（工具制造钳工）等等.（1)普通钳工(装配钳工）主要从事机器或部件的装配和调整工作以及一些零件的钳加工工作。

（2）修理钳工主要从事各种机器设备的维修工作。

（3）模具钳工(工具制造钳工)主要从事模具、工具、量具及样板的制作。

5。

钳工基本操作技能包括划线、錾削(凿削)、锯割、钻孔、扩孔、锪孔、铰孔、攻丝和套丝、矫正和弯曲、铆接、刮削、研磨以及基本测量技能和简单的热处理等。

初级钳工专业根底学问一、划线在毛坯或工件上，用划线工具划出待加工部位的轮廓线或作为基准的点、线称为划线。

划线的作用：一是确定零件或加工面的位置与加工余量，给下道工序划定加工的尺寸界限；二是检查毛坯的质量，补救或处理不合格的毛坯，避开不合格毛坯流入加工中造成损失。

划线分为平面划线和立体划线两种。

按在加工过程中的作用，又分为找正线、加工线和检验线。

1、划线工具的种类及作用要点划线工具用途可分为四类。

⑴基准工具划线时安放零件，利用其一个或几个尺寸精度及外形位置精度较高的外表作为引导划线质量的工具，称基准工具。

常用的划线基准工具有划线平台、方箱、直角铁、活角铁、中心规、曲线板、万能划线台、过线台等。

⑵量具划线中常用的量具有钢卷尺、钢直尺、游标高度尺、万能角度尺等。

⑶划线工具划线工具是直接用来在工件上划线的工具。

常用划线工具有划针、划线盘、划规、单脚规、游标高度尺、样冲等。

以下分别介绍几种划线工具的使用要点。

1）划针使用要点①针尖磨成15°~20°夹角。

被淬硬的碳素工具钢的针尖刃磨时应准时浸水冷却，防止退火变软；②划线时，针尖要紧靠导向面的边缘，并压紧导向工具；③划线时，针尖与划线方向倾斜约45°~75°的夹角，上部向外侧倾斜15°~20°。

2）划线盘和游标高度尺的使用要点①划线盘的划线伸出夹紧位置以外不宜太长，应接近水平位置夹紧划针，保持较好的刚性，防止松动；②划线盘和游标高度尺底面与平台接触面都应保持清洁，以减小阻力，拖动底座时应紧贴平台工作面，不能摇摆、跳动；③游标高度尺是周密划线工具，不得用于粗糙毛坯的划线；用完后应擦净，涂油装盒保管。

3）划规、单脚规使用要点①划规、单脚规使用时应施较大压力于旋转中心一脚，而施较轻压力于另一脚在零件外表划线。

②划线时两脚尖要保持同一平面上。

③单脚规使用时，弯脚离零件端面的距离始终保持全都。

4）样冲使用要点①样冲尖磨成45°~60°夹角，磨时防止过热退火；②打样冲时冲尖对准线条正中；③样冲眼间距视划线长短曲直而定，线条长而直则间距可大些，短而曲则间距可小些，穿插、转折处必需打上样冲眼；④样冲眼的深浅要视零件外表粗糙程度而定，外表光滑或薄壁零件样冲眼打昨浅些，粗糙外表上打得深些，精加工外表制止打样冲眼。

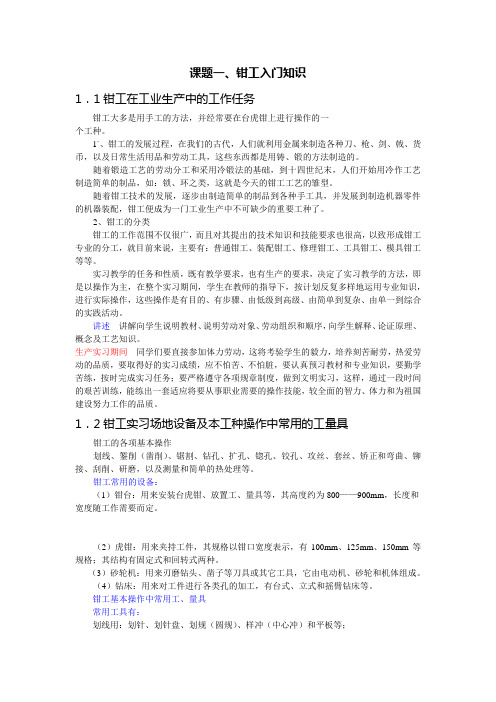

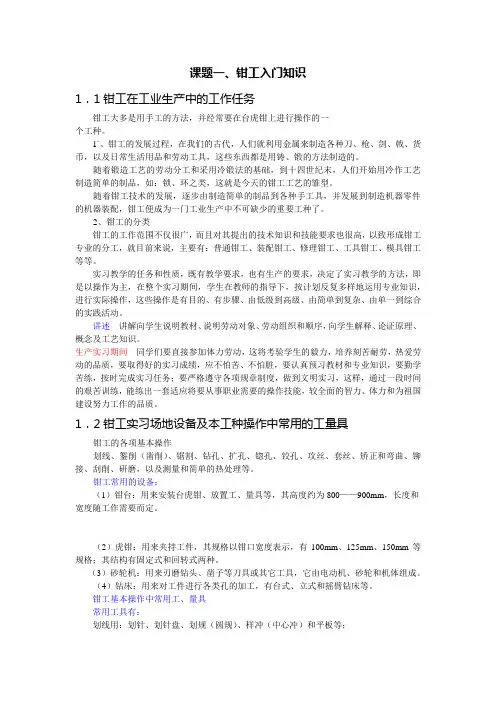

课题一、钳工入门知识1．1钳工在工业生产中的工作任务钳工大多是用手工的方法，并经常要在台虎钳上进行操作的一个工种。

1`、钳工的发展过程，在我们的古代，人们就利用金属来制造各种刀、枪、剑、戟、货币，以及日常生活用品和劳动工具，这些东西都是用铸、锻的方法制造的。

随着锻造工艺的劳动分工和采用冷锻法的基础，到十四世纪末，人们开始用冷作工艺制造简单的制品，如：锁、环之类，这就是今天的钳工工艺的雏型。

随着钳工技术的发展，逐步由制造简单的制品到各种手工具，并发展到制造机器零件的机器装配，钳工便成为一门工业生产中不可缺少的重要工种了。

2、钳工的分类钳工的工作范围不仅很广，而且对其提出的技术知识和技能要求也很高，以致形成钳工专业的分工，就目前来说，主要有：普通钳工、装配钳工、修理钳工、工具钳工、模具钳工等等。

实习教学的任务和性质，既有教学要求，也有生产的要求，决定了实习教学的方法，即是以操作为主，在整个实习期间，学生在教师的指导下，按计划反复多样地运用专业知识，进行实际操作，这些操作是有目的、有步骤、由低级到高级、由简单到复杂、由单一到综合的实践活动。

讲述讲解向学生说明教材、说明劳动对象、劳动组织和顺序，向学生解释、论证原理、概念及工艺知识。

生产实习期间同学们要直接参加体力劳动，这将考验学生的毅力，培养刻苦耐劳，热爱劳动的品质，要取得好的实习成绩，应不怕苦、不怕脏，要认真预习教材和专业知识，要勤学苦练，按时完成实习任务；要严格遵守各项规章制度，做到文明实习，这样，通过一段时间的艰苦训练，能练出一套适应将要从事职业需要的操作技能，较全面的智力、体力和为祖国建设努力工作的品质。

1．2钳工实习场地设备及本工种操作中常用的工量具钳工的各项基本操作划线、錾削（凿削）、锯割、钻孔、扩孔、锪孔、铰孔、攻丝、套丝、矫正和弯曲、铆接、刮削、研磨，以及测量和简单的热处理等。

钳工常用的设备：（1）钳台：用来安装台虎钳、放置工、量具等，其高度约为800——900mm，长度和宽度随工作需要而定。

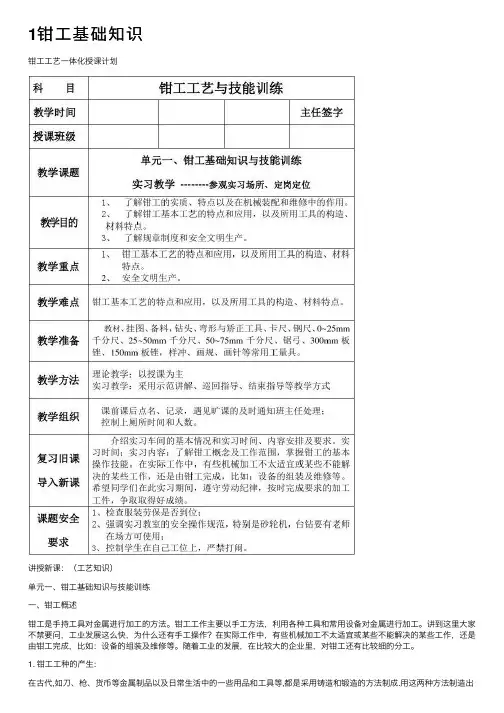

1钳⼯基础知识钳⼯⼯艺⼀体化授课计划讲授新课：（⼯艺知识）单元⼀、钳⼯基础知识与技能训练⼀、钳⼯概述钳⼯是⼿持⼯具对⾦属进⾏加⼯的⽅法。

钳⼯⼯作主要以⼿⼯⽅法，利⽤各种⼯具和常⽤设备对⾦属进⾏加⼯。

讲到这⾥⼤家不禁要问，⼯业发展这么快，为什么还有⼿⼯操作？在实际⼯作中，有些机械加⼯不太适宜或某些不能解决的某些⼯作，还是由钳⼯完成，⽐如：设备的组装及维修等。

随着⼯业的发展，在⽐较⼤的企业⾥，对钳⼯还有⽐较细的分⼯。

1. 钳⼯⼯种的产⽣:在古代,如⼑、枪、货币等⾦属制品以及⽇常⽣活中的⼀些⽤品和⼯具等,都是采⽤铸造和锻造的⽅法制成.⽤这两种⽅法制造出来的东西,⽐较粗糙,精度也⽐较低.后来,随着⽣产⼒的不断发展和锻造⼯艺的劳动分⼯,到⼗四世纪末,在冷锻法的基础上,⼈们开始⽤冷作⽅法来制造⼀些简单的⼯具,这样就产⽣了钳⼯这⼀⼯种.2. 钳⼯⼯种的发展和作⽤:随着⽣产技术的迅速发展,⽬前虽有各种先进的加⼯⽅法和设备,但是很多⼯作往往采⽤机械加⼯⽅法不太适宜或不能解决的问题,常由钳⼯来完成.例如:机器的装配和修理,尤其是在单件⽣产时不宜采⽤特殊设备,形状复杂、精度要求较⾼的样板、模具、夹具等的制造也常由钳⼯来完成.所以,由制造简单的制品和各种⼿⼯⼯具,发展到制造机器零件和装配机器,钳⼯便成为⼯业⽣产中⼀门独⽴的并且不可缺少的重要⼯种.3. 钳⼯的主要任务:钳⼯的⼯作范围很⼴,如各种机器的制造.⾸先是从各种⽑胚,经过切削加⼯和热处理等⼯序成为合格零件后,就要通过钳⼯把这些零件按图纸的各项精度要求进⾏组件、部件装配和总装配,才能成为⼀台完整的机器.有些零件在加⼯过程中,也⾸先要过钳⼯来进⾏划线.⼜如配刮、研磨、锉削样板和制做模具等,往往采⽤机械加⼯⽅法不太适宜或不能解决,也要通过钳⼯进⾏⼿⼯操作来完成.⼜如各种机器在使⽤过程中,出现损坏、产⽣故障或长期使⽤后丧失原有精度,影响使⽤,也要通过钳⼯进⾏维护和修理。

此外，⼯业⽣产中所须的各种⼯、夹、量具，以及专⽤设备的制造，也要通过钳⼯才能完成。

第一章钳工操作基础一、学习目标掌握钳工操作的基本知识和技能，能够使用钳工工具对工件进行划线、钻孔攻螺纹，能操作锉刀锉削工件。

二、使用工具钳工常用工具，钳工工作台。

三、钳工基本操作钳工是手持工具刘』口工工件进行切削加工的工种，是机械制造与维修的重要手段之一，在机械设备的维护和修理中’起着重要作用。

钳工操作的主要内容有：划线、堑削、锯削、锉削钻孔、攻螺纹、套螺纹、研磨、铆接、锡焊及装配等，本章主要介绍井下作业工具工常用的几种钳工操作方法及相关知识。

钳工常用设备：钳工工作台、台虎钳、砂轮机、手电钻、钻床等。

(一)划线操作根据图纸要求，在工什上划出加工界线的操作称为划线。

1．划线的作用(1)确定工件的加工面的位置和加工余量，明确加工的尺寸界线(2)便于工什的夹持和定位。

(3)检查毛坯的质量。

2．划线的要求要求划出的线条清晰均匀，尺寸准确，般要求划线尺寸公差为 o．4mm、角度误差小于15。

3．划线基准划线时用来确定工件的各部分尺小、几何形状和相对位置的某些点、线、面称为划线基准划线基准应尽量和设计基准一致。

划线基准可‘分为分为三种类型：(1)以两个相互垂直的平面为基准。

(2)以两条对称中心线为基准。

(3)以一个平面一条中心线为基准。

4．划线的种类划线可以分为平面划线和立体划线两种平面划线是在工件的同一表面划线，立体划线是在几个不同表面上划线。

5．划线的步骤(1)研究图样要求，了解加工工艺。

(2)检查毛坯是否合理，清理工件表面。

(3)确定划线基准。

(4)正确安放工件和选用合适的划线工具，，(5)划线。

(6)检查划线的正确性及是否有线条漏划。

(7)在线条卜打样冲眼。

6．划线工具(1)划线平板：划线平板面是划线的基准面，用来支撑工件持光洁。

平板安放应保持水平，板面保(2)划针：划针是用来在工件上划线条，尖端成 15°—20°夹角。

划线时，针尖紧靠导向工具的边缘，上部向外侧倾斜 20°‘左右，向划线方向倾斜 60°左右。

投影 -投影线(：视图 1 一 1 正投影第一部分初级机修钳工知识要求第一章初级机修钳工基本知识第一节识图知识一、正投影的基本概念1.投影法日光照射物体，在地上或墙上产生：影子，这种现象叫做投影。

一组互相平行的投影线与(投影面垂直的投影称为正投影。

正投影的投影图能表达物体的真实形状，如图1 一 1所示。

2，三视图的形成及投影规律 (工）三视图的形成图1 一2"所示，将物体放在三个互相垂直的投影面上，使物体上的主要平面平行于投影面，然后分别向三个投影面作正投影，得到的三个图形称为三视图。

三个视图分别为：主视图，是向正前方投影，在正面（^)上所得到的视图。

俯视图，是由上向下投影，在水平面（/^)上所得到的视图。

左视图，是由左向右投影，在侧面（^)上所得到的视图。

在三个投影面上得到物体的三视图后，须将空间互相垂直的三个投影展开摊平在一个平面上。

展开投影面时规定：正面保持不动，将水平面和侧面按图 1 一26中箭头所示的方向旋转90。

得图1 一2^。

为使图形清晰，再去掉投影轴和投影面线框，就成为常用的三视图，如图1 一23 所示。

投影规律1〉视图间的对应关系从三视图中可以看出：主视图反映了物体的长度和高度；俯视图反映了物体的长度和宽度；左视图反映了物体的高度和宽度。

由此可以得到如下投影规律： 主视图、俯视图中相应投影的长度相等，并且对正； 主视图、左视图中相应投影的高度相等，并且平齐； 俯视图、左视图中相应投影的宽度相等。

归纳起来，即"长对正，高平齐，宽相等"，如图1 一3所示。

2〕物体与视图的方位关系物体各结构之间都具有六个方向的相互位置关系，如图1 一1。
