装配钳工基础知识(培训资料)课件

第二部分
螺栓、螺母
一、螺栓、螺母的作用：
一般螺栓连接时采用紧固连接。螺栓紧固的 目的是增强 连接的刚性、紧密性和防松能力， 提高受拉螺栓的疲劳强度，增大连接中受剪螺 栓的摩擦力，从而提高传递载荷的能力。
3、调整、精度检验：
调整工作就是调节零件或机构部件的相互位 置，配合间隙，结合松紧等，目的是使机构或 机器工作协调（性能）。 精度检验就是用检测工具，对产品的工作精 度、几何精度进行检验，直至达到技术要求为 止。
4、喷漆、防护、扫尾、装箱等
●喷漆是为了防止不加工面锈蚀和使产品外 表美观。 ● 涂油是使产品工作表面和零件的已加工表 面不生锈。 ●扫尾是前期工作的检查确认，使之最终完 整，符合要求。 ●装箱是产品的保管，待发运。
钳工的基本技能：
划线、 錾削、 锯削、 锉削、 钻孔、 扩孔、 锪孔、 铰孔、 攻螺纹、 套螺纹、 矫正和 弯形， 铆接、 刮削、 研磨、 机器装配调 试， 设备维修，固定连接、 调试、测量和 简单的热处理。
钳工操作
攻丝
套丝
矫 正 与 弯 曲
刮削 研磨
划 錾 线 削
锯锉 割削
钻 孔
扩 孔
锪 孔
下的孔。
遵守 操作规程！
安全文明操作常识
1、穿戴好劳动防护用品； 2、不能擅自使用不熟悉的机床、工具、量具； 3、毛坯、半成品按规定摆放、随时清油污、异物； 4、不得用手直接拉、擦切屑； 5、工具、夹具、量具放在指定地点，严禁乱放； 6、工作中一定要严格遵守钳工安全操作规程。
安全
钳工常用工、量具
装配的分类：
组件装配 部件装配 总装装配
整个装配过程要按次序进行
装配的方法：
互换装配法 分组装配法 调整装配法 修配装配法
装配的三要素：
◎ ◎ ◎
定 支 夹
位 撑 紧
装配的基本要求
三.装配工作的基本要求 （1）装配时，应检查零件与装配有关的形状和 尺寸精度是否合格，检查有无变形、损坏等， 并应注意零件上各种标记，防止错装。

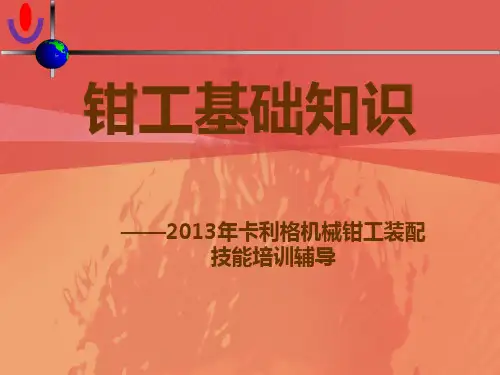

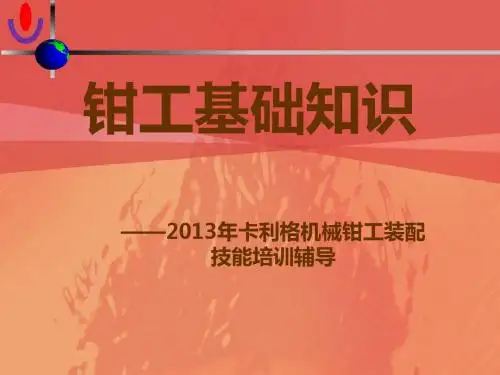

钳工基础知识
——2013年卡利格机械钳工装配 技能培训辅导
1
钳工分类
钳工（普通钳工）：对零件进行装配、修整， 加工的人员。 机修钳工：主要从事各种机械设备的维修、修 理工作。 工具钳工：主要从事工具，模具，刀具 的制 造和修理。 装配钳工: 按机械设备的装配技术要求进行组 件，部件装配合总装配，并经过调整，检验和 试车。
4、装配时，对零件的清理和清洗内容：
（1）装配前，清除零件上的残存物，如型砂、铁锈、 切屑、油污及其他污物。 （2）装配后，清除在装配时产生的金属切屑，如配 钻孔、铰孔、攻螺纹等加工的残存切屑。
（3）部件或机器试车后，洗去由磨擦、运行等产生 的金属微粒及其他污物。
5、拆卸工作的要求 ：
①机器拆卸工作，应按其结构的不同，预先考虑操 作顺序，以免先后倒置，或贪图省事猛拆猛敲， 造成零件的损伤或变形。 ②拆卸的顺序，应与装配的顺序相反 。 ③拆卸时，使用的工具必须保证对合格零件不会发 生损伤，严禁用手锤直接在零件的工作表面上敲 击。 ④拆卸时，零件的旋松方向必须辨别清楚。 ⑤拆下的零部件必须有次序、有规则地放好，并按 原来结构套在一起，配合件上做记号，以免搞乱。 对丝杠、长轴类零件必须将正确放置，防止变形。
装配的基本要求
（3）各运动部件（或零件）的接触表面，必须 保证有足够的润滑、若有油路，必须畅通。 （4）各种管道和密封部位，装配后不得有渗漏 现象。 （5）试车前，应检查各个部件连接的可靠性和 运动的灵活性，各操纵手柄是否灵活和手柄位 置是否在合适的位置；试车前，从低速（压） 到高速（压）逐步进行。
钳工工作场地安排
1、毛坯、工件要分开放置； 2、合理摆放工、夹、量具； 3、合理布置主要设备； 4、工作场地保持整洁规范。
合理 文明 安全
常用设备及使用注意事项
工作台——安装台虎钳，存放工、夹、量具。 台虎钳——夹持工件。
砂轮机——刃磨刀具、钻头、工具。 台式钻床——小型工件钻、扩直径12mm 以
3、装配前，清理和清洗零件的意义：
在装配过程中，必须保证没有杂质留在零件
或部件中，否则，就会迅速磨损机器的磨擦表 面，严重的会使机器在很短的时间内损坏。由 此可见，零件在装配前的清理和清洗工作对提 高产品质量，延长其使用寿命有着重要的意义。 特别是对于轴承精密配合件，液压元件，密封 件以及有特殊清洗要求的零件等很重要。
装配图的主要内容：
⑴图形，能表达零件之间的装配关系、相 互位置关系和工作原理的一组视图； ⑵尺寸，表达零件之间的配合和位置尺寸 及安装的必要尺寸等； ⑶技术条件，对于装配、调整、检验等有 关技术要求； ⑷标题栏和来对零件施加外 力，使其获得可靠定位的工艺装备。
产品装配的工艺过程：
量 具
今天主要讲的主要内容： 一、装配的基础知识 二、螺栓、螺母的装配 三、螺纹锁固剂的使用 四、轴承的安装
第一部分
装配的基础知识
装配的概念
装配： 按照规定的技术要求，将若干个 零件组装成部件或将若干个零件和部 件组装成产品的过程。
也就是： 把已经加工好，并经检验合格 的单个零件，通过各种形式，依次 将零部件联接或固在一起，使之成 为部件或产品的过程。
1、制定装配工艺过程的步骤（准备工作） 研究和熟悉产品装配图及有关的技术资料。 了解产品的结构、各零件的作用、相互关系 及联接方法。 确定装配方法； 划分装配单元，确定装配顺序； 选择准备装配时所需的工具、量具和辅具等； 制定装配工艺卡片。
2、装配过程：
装配遵循的原则：先下后上，先内后外， 先难后易，先精密后一般 部件装配：把零件装配成部件的 过程叫部件装配。 总装装配：把零件和部件装配成最 终产品的过程叫总装装配。
工 具
1、划线工具：划线平台、划针、划规、 划线盘、钢直尺、样冲等； 2、加工工具：錾子、锤子、手锯、锉 刀、钻头、丝锥、板牙等。 1、米尺：测量长度，划线。 2、游标卡尺：测量长度、外 径，精度达0.02mm。 3、外径千分尺：测量长度、外径，内径、 精度达 0.01mm。 4、百分表：测量平面度，精度达0.01mm。 5、分度头：正确等分圆周。
