沥青混合料中沥青含量试验(离心分离法)

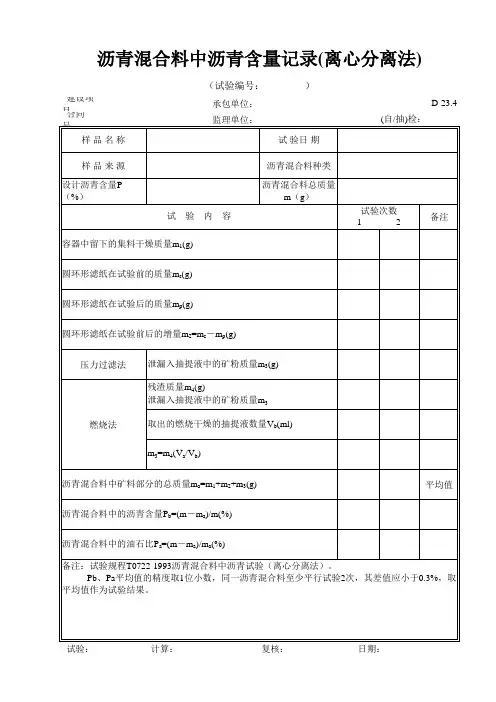

沥青混合料沥青含量试验检测记录表（离心分离法）
试验室名称：记录编号：
工程部位/用途委托/任务编号
试验依据样品编号
样品描述样品名称
试验条件试验日期
主要仪器设备及编号
沥青混合料类型试验层位
试验次数123混合料试样质量（g）
环形滤纸试验前质量（g）
环形滤纸试验后质量（g）
容器中集料质量（g）
抽提液总量（ml）
取出的燃烧干燥的抽提液数量（ml）
坩埚中燃烧干燥的残渣质量（g）
抽提液中矿粉质量（g）
干矿料合计质量（g）
沥青质量（g）
沥青用量测值 （%）
沥青用量测定值 （%）
油石比（%）
备 注:
试验：复核：日期：年月日。

沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。

由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。

离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min ）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL 各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。

3、方法与步骤（1）试验取样1）施工现场可以从拌和场直接进行取样，温度下降至10 0C以下时，用大烧杯去混合料试样质量1 0 0 0〜1 5 0 0 g左右（粗粒式用高限，细粒式用低限，中粒式用中限）,准确至0.1g。

2）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。

（2）实验步骤1）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡3 0min，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

2）将混合料及溶液全部倒入离心分离器。

3）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至0.01g,并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。

注意上口密封，防止流出液成雾状散失。

4）开动离心机，转速逐渐增至3 0 0 0 r/min，沥青溶液停止流出后停机。

沥青混合料沥青含量的检测发表时间：2018-08-28T10:27:14.547Z 来源：《建筑学研究前沿》2018年第10期作者：王甬[导读] 在新时期下，沥青混合料在路面施工中有着极大的作用，其中，沥青用量是评定混合料使用性能的重要标准。

宁波市华欣建材测试有限公司 315100 摘要：随着我国社会经济不断发展，当今沥青混合料在日常社会生产中应用愈加广泛。

对于沥青混合料来说，沥青含量会直接影响混合料的性能，这就需要加强沥青混合料的检测工作，确定沥青具体含量，保障混合料性能。

基于此，本文重点探究沥青混合料沥青含量检测方法。

关键词：沥青混合料；沥青含量；检测；方法引言在新时期下，沥青混合料在路面施工中有着极大的作用，其中，沥青用量是评定混合料使用性能的重要标准。

如果沥青用量不符合设计标准，会严重影响路面质量，也会影响到路面施工中的经济成本。

如果混合料中的沥青用量过高，会导致泛油问题也就是路面起包块，也会增加混合料使用成本。

相反，如果沥青混合料中的沥青较少，会提高路面缝隙、提高渗水性，减少了公路路面使用寿命。

由此可见，为了能够全面提高公路路面施工质量，需要保障沥青用量符合实际标准，通过开展检测工作确定沥青使用比例，避免出现混合料不符合标准的情况。

沥青混合料沥青含量检测方法主要有以下几点：1、离心分离法离心分离法更加适用于热拌热铺沥青混合料公路当中，可以通过试验工作掌握沥青使用比例，对沥青产品质量和配比进行快速评定。

所以，该项技术也适用于旧路面工程调查，检测旧路面沥青用量，采用该方法抽提沥青溶液可以将沥青回收，评定沥青老化程度和使用性能。

1.1准备工作（1）在拌和场从运料卡车当中获取沥青混合料试样，并放入到金属盘中进行拌和，等到混合料温度下降到100℃以下时，采用大烧杯获取混合料试样1000-1500g，选择汇总粗粒使用高限、细粒采用低限、中粒用中限，获取精准度为0.1g；（2）如果试样公路采用了钻机法或者切割法获取，则可以采用电风扇吹风让其干燥，微波炉和烘箱中需要进行加热处理，待到成松散状态即可取样，但是不能采用锤击的方法，避免造成集料破碎。

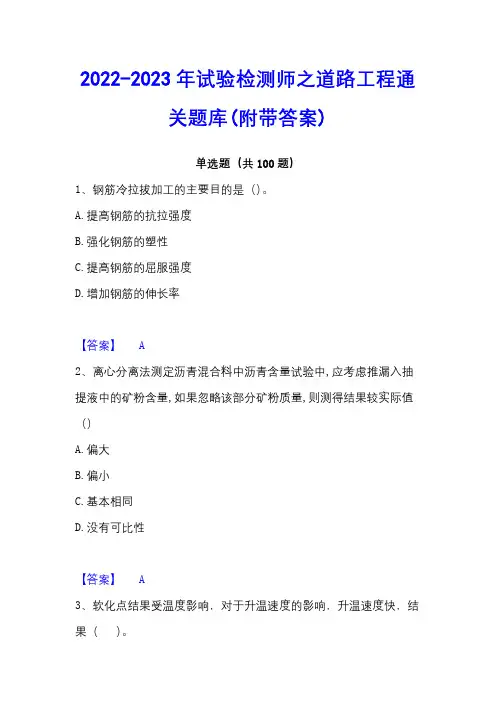

2022-2023年试验检测师之道路工程通关题库(附带答案)单选题（共100题）1、钢筋冷拉拔加工的主要目的是（）。

A.提高钢筋的抗拉强度B.强化钢筋的塑性C.提高钢筋的屈服强度D.增加钢筋的伸长率【答案】 A2、离心分离法测定沥青混合料中沥青含量试验中,应考虑推漏入抽提液中的矿粉含量,如果忽略该部分矿粉质量,则测得结果较实际值（）A.偏大B.偏小C.基本相同D.没有可比性【答案】 A3、软化点结果受温度影响，对于升温速度的影响，升温速度快，结果（）。

A.保持不变B.偏大C.偏小D.对较稠硬的沥青无影响【答案】 B4、围绕土的击实试验原理和方法回答下列问题。

2）在黏性土中加入砂后，其击实特性的变化是（）。

（2017真题）（2017检师真题）A.最大干密度减小，最佳含水率增大B.最大干密度增大，最佳含水率减小C.最大干密度增大，最佳含水率不变D.最大干密度和最佳含水率都基本不变【答案】 B5、普通混凝土标准试件经28d标准养护后测得抗压强度为30MPa,同时又测得同批混凝土饱水后的抗压强度为28.9MPa,干燥状态测得抗压强度为32.5MPa,该混凝土的软化系数为（）A.89%B.92%C.96%D.11%【答案】 A6、在沥青混合料中起填充作用的,粒径小于（）的矿物质粉末,称为填料。

A.1.18mmB.0.6mmC.0.3mmD.0.075mm【答案】 D7、进行排水工程管道基础和管节安装时，基础混凝土强度达到()时，方可进行管节铺设。

A.2MPA以上B.3MPA.以上C.4MPA.以上D.5MPA.以上【答案】 D8、下列选项中,不属于土沟实测项目的是（）。

A.边坡坡度B.边棱直顺度C.轴线偏位D.沟底高程【答案】 C9、测定沥青延度，应将制备好的沥青试件连同底板移人规定试验温度的恒温水槽中恒温（）。

A.1.5hB.2.5hC.2hD.3h【答案】 A10、锚杆、锚碇板和加筋土挡土墙墙背填土的实测项目的关键项目是()。

2022-2023年试验检测师之道路工程综合提升练习题提供答案解析单选题（共20题）1. 设计混凝土配合比时,水灰比是根据（）确定的。

设计混凝土配合比时,水灰比是根据（）确定的。

A.混凝土强度B.混凝土工作性C.混凝土耐久性D.混凝土强度与耐久性【答案】 D2. 沥青混合料矿料级配检验时,最重要的筛孔不包括的（）。

沥青混合料矿料级配检验时,最重要的筛孔不包括的（）。

A.是0.075mmB.是1.18mmC.是2.36mmD.是4.75mm【答案】 B3. 离心分离法测定沥青混合料中沥青含量试验中,应考虑推漏入抽提液中的矿粉含量,如果忽略该部分矿粉质量,则测得结果较实际值（）离心分离法测定沥青混合料中沥青含量试验中,应考虑推漏入抽提液中的矿粉含量,如果忽略该部分矿粉质量,则测得结果较实际值（）A.偏大B.偏小C.基本相同D.没有可比性【答案】 A4. 根据《公路工程质量检验评定标准》,水泥混凝土面层属于（）。

根据《公路工程质量检验评定标准》,水泥混凝土面层属于（）。

A.分项工程B.分部工程C.单位工程D.单项工程【答案】 A5. 摆式仪测定路面摩擦系数过程中，下面不正确的做法是（）。

摆式仪测定路面摩擦系数过程中，下面不正确的做法是（）。

A.将仪器置于路面轮迹带测点上，并使摆的摆动方向与行车方向一致B.校准滑动长度，使符合126mm的规定C.用喷水壶浇洒测点，使路面处于湿润状态D.每个测点测定3个值，每个测点由5个单点组成，以5次测定结果的平均值作为该测点的代表值【答案】 D6. AC-13型细粒式沥青混合料，经过马歇尔试验确定的最佳油石比为5.1%，换算后最佳沥青含量为()。

AC-13型细粒式沥青混合料，经过马歇尔试验确定的最佳油石比为5.1%，换算后最佳沥青含量为()。

A.4.8%B.4.9%C.5.1%D.5.4%【答案】 B7. 细集料筛分试验中用摇筛机摇筛后，还应手工逐个手筛，直到每分钟筛出量不超过筛上剩余量的（）时为止。

沥青混合料中沥青含量试验沥青混合料的沥青含量是沥青的质量战沥青混合料总质量的之比,也叫油石比,使沥青混合料配合比的重要指标,也是影响沥青路面质量与工程造价的关键指标, 沥青混合料中的沥青含量测定方法主要有:射线法、离心分离法、回流式抽屉仪法、脂肪抽提器法四种。

由于回流式抽提仪法的准确性较差，现在较少使用，而脂肪抽提器法只在国外较普遍采用，国内由于材料原因也较少使用，所以本节只介绍射线法和离心分离法。

离心分离法1、目的与使用范围离心分离法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2、仪器与材料离心抽提仪（离心分离器转速大于3000r/min）、圆环形滤纸、回收瓶（大于1700mL）、压力过滤装置、天平（感量0.01g、1mL各一个）、量筒、电烘箱（能自动调节温度）、三氯乙烯、碳酸铵饱和溶液等。

3、方法与步骤（1）试验取样１）施工现场可以从拌和场直接进行取样，温度下降至１００℃以下时，用大烧杯去混合料试样质量１０００～１５００ｇ左右（粗粒式用高限，细粒式用低限，中粒式用中限），准确至０．１ｇ。

２）旧路可用钻机法或切割法进行取样的，用电风扇将其吹干燥，并置微波炉或烘箱中适当加热成松散状态后称取规定的数量，但不得用锤击以防集料破碎。

（２）实验步骤１）向装有试样的烧杯中注入三氯乙烯溶剂，将其浸泡３０ｍｉｎ，并用玻璃棒适当搅动混合料，且记录溶剂用量，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

２）将混合料及溶液全部倒入离心分离器。

３）称取洁净的圆环形滤纸（不宜重复使用）质量，准确至０．０１ｇ，并将滤纸垫在分离器边缘上，紧固盖子，将回收瓶放在分离器出口处。

注意上口密封，防止流出液成雾状散失。

４）开动离心机，转速逐渐增至３０００ｒ／ｍｉｎ，沥青溶液停止流出后停机。

５）从上盖的孔中加入数量相同的新溶剂，稍停３～５ｍｉｎ后，重复上述操作，如此数次直至流出的抽屉液成清澈的淡黄色为止。

浅谈沥青混合料中沥青含量试验摘要:沥青混合料中沥青含量试验(离心分离法),本文主要是对采用本方法测定粘稠石油沥青拌制的沥青混合料中沥青含量或油石比试验的步骤及注意事项。

关键词：沥青含量方法步骤注意事项由于沥青用量在沥青混合料路面施工中起着重要作用，沥青用量的多少不仅直接影响路面的质量，还关系到路面施工的经济成本。

沥青用量太高的路面不仅会因泛油导致路面起包块，还会增加工程造价不经济。

反之，沥青用量太低也会造成空隙率大、易渗水降低了路面的使用寿命等各种重要指标。

一、使用范围本方法适用于热拌热捕沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量，此法也适用于旧路调查时检测沥青混合料的沥青用量用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

同时我们还可以，用抽提出的集料来进行对已施工好的路面混合料颗粒级配分析试验。

因此，离心抽提法可同时完成几项试验事项。

二、仪具与材料1、离心抽提仪：是由试样容器及转速不小于3000r/min的离心分离器组成，分离器备有滤液出口，容器盖与容器之间用耐油的圆形滤纸密封。

滤液通过滤纸排出后从出口流出收入回收瓶中，仪器必须安放稳固并有排风装置。

2、天平感量不大于0.01g3、天平感量不大于0.01g4、血浆分离器用于测定泄漏入抽提液中的矿粉质量5、干燥器及小纸、大烧杯及玻璃棒三氯乙烯（工业用）6、圆形滤纸。

7、回收瓶：容量1700以上。

8、量筒：最小分度1ml。

9、电烘箱：装有温度自动调节器。

10、三氯乙烯：工业用。

11、其它：小铲，金属盘，大烧杯等。

三、方法与步骤将取来的试样放在浅盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取沥青混合料试样1000~1500g左右，准确至0.1g,粗粒式沥青混合料用高限、中粒式沥青混合料用中限、细粒式沥青混合料用低限，向装有试样的烧杯中注入适量的三氯乙烯溶济，将沥青混合料全部浸没，浸泡时间不少于30分钟，在其期间用玻璃棒适当搅拌混合料使沥青充分溶解，称取洁净的圆环形滤纸的质量准确至0.01g滤纸不宜多次反复使用,有破损者不能使用,有石粉粘附时应用毛刷清除干净。

离心分离法测定沥青含量及矿料级配检验方法误差分析摘要: 针对离心分离法测定沥青混合料试验操作误差对试验结果的影响问题、水筛法和干筛法对级配结果的影响问题，从滤纸、矿料、抽提液中矿粉含量的确定、筛分方法等方面对试验误差进行了分析,从而为确保沥青路面的施工质量控制提供准确试验数据。

关键词：离心分离法、集料筛分、沥青混合料、沥青含量、级配沥青混合料的沥青含量和矿料级配是构成沥青混凝土路面质量的一个极其重要的指标，若不能及时准确地测出沥青混合料的油石比（沥青含量）和级配，对沥青混合料的质量做出鉴定，那么就不能及时有效地指导施工生产，就有可能造成大批不合格的混合料生产出厂，给沥青混凝土路面造成质量隐患，使沥青混凝土路面过早地出现病害，给施工单位和业主造成经济损失。

在施工中快速、准确地测定沥青含量和级配，以监督、指导沥青路面的施工，是保证沥青路面质量的关键所在，而抽提试验（矿料级配、沥青用量）是最基本试验，笔者所在的埃塞AA高速路项目就是采用离心分离法来测定沥青含量和检验级配的，通过对离心分离法的使用情况做一分析，供大家参考。

一、对离心分离法的介绍。

此法是目前使用最多的一种方法，也是现行规范中规定的标准试验方法。

原理是将1000～1500g（粗粒式沥青混合料用高限、中粒式沥青混合料用中限、细粒式用下限）沥青混合料置于抽提仪的料锅内，同时注入三氯乙烯，使溶剂浸没试样，将已称重的圆环形滤纸装在分离器的边缘上，加盖紧固，把溶剂回收瓶放置分离器出口，回收瓶上口应密封，防止溶剂散失。

开动离心器使盛有试样的离心器转速逐渐增至3 000 r/ min，在离心作用下，被溶解的沥青与溶剂一起透过滤纸被甩出，然后再加入溶剂，如此反复直到流出的溶液呈清澈的淡黄色为止，一般约需4～5次。

用此法抽提的沥青溶液中，不可能不混入少量的细矿粉成分，为精确测定沥青含量，可再用压力过滤器回收沥青抽提液中的矿粉，无压力过滤器时可用燃烧法测定，详见《公路工程沥青和沥青混合料试验规程》( JTJ 052- 2000)。

沥青含量及矿料级配检验作业指导书(离心法)沥青含量及矿料级配检验作业指导书(离心法)文件编号： ZY01-123-2004作业指导书（沥青混合料沥青含量及矿料级配检验试验－离心分离法）编写：日期：审核：日期：批准：日期：受控状态：持有者姓名：分发号：持有者部门：江苏省交通科学研究院中心试验室（江苏省交通工程质量检测中心）目录1．主标准、配套设备及开展项目2．仪器设备操作规程3．环境要求4．校准/检测工作程序及样品处置5．测量结果，数据处理规定6．测量不确定度报告共 12 页1．试验主要设备及开展项目2．仪器设备操作规程2.1沥青抽提仪： 2.1.1打开抽提仪开关；2.1.2向容器内注入混合料抽提混合料； 2.1.3盖紧盖子，拧紧螺丝；2.1.4开动转速开关，开始试验； 2.1.5试验结束后，关闭电源。

2.2电子天平 2.2.1接通电源； 2.2.2打开on按钮； 2.2.3清零用TARE键；2.2.4对天平进行标定； 2.2.5称重完物体后按off按扭；共 12 页2.2.6切断电源。

3．环境条件无具体要求。

4．检测工作程序及样品处置4.1样品处置程序委托送样或现场取样→样品编号→样品区→从待检样品区取样品→试验室进行样品试验/检测→样品试验/检测完毕→剩余样品放入已检样品区按规定集中处理→完毕4.2检测工作程序沥青含量及矿料级配检验：备料→准备好试样并称重→进行抽提试验→晾干样品后放入烘箱内置恒重并称重→进行筛分试验→进行原始记录数据的处理4.3操作过程4.3.1试验准备4.3.1.1采集试样：试验数量宜不少于试验用量的2倍，遵照规范规定马歇尔试验、抽提试验筛分不少于12kg,一般取样量是20kg,对于仲裁试验还应保留一份有代表性试样，直到仲裁结束。

取样时应进行随机取样，当以检查拌和楼为目的时，应从拌和机一次放料的下方或提升斗中取样，不得多次取样混合后使用。

当评定混合料质量为目的时，必须分几次取样，拌和均匀后作为代表性试样。

沥青混合料中沥青含量试验离心分离法1目的与适用范围1.1 本方法采用离心分离法测定黏稠石油沥青拌制的沥青混合料中的沥青含量(或油石比)。

1.2本方法适用于热拌热铺沥青混合料路面施工时的沥青用量检测，以评定拌和厂产品质量。

此法也适用于旧路调查时检测沥青混合料的沥青用量，用此法抽提的沥青溶液可用于回收沥青，以评定沥青的老化性质。

2仪具与材料技术要求2.1离心抽提仪：由试样容器及转速不小于3 000r/min的离心分离器组成，分离器备有滤液出口。

容器盖与容器之间用耐油的圆环形滤纸密封。

滤液通过滤纸排出后从出口流出收人回收瓶中。

仪器必须安放稳固并有排风装置。

2.2圆环形滤纸。

2.3回收瓶：容量1700mL以上。

2.4 压力过滤装置。

台。

1的天平各1mg、0.01g天平：感量不大于2.5．2.6量筒：分度值1mL。

2.7电烘箱：装有温度自动调节器。

2.8三氯乙烯：工业用。

2.9碳酸铵饱和溶液:供燃烧法测定滤纸中的矿粉含量用。

2.10其他：小铲、金属盘、大烧杯等。

3方法与步骤3.1准备工作3.1.1按本规程T0701沥青混合料取样方法，在拌和厂从运料车采取沥青混合料试样，放在金属盘中适当拌和，待温度稍下降后至100℃以下时，用大烧杯取混合料试样质量1000~1500g(粗粒式沥青混合料用高限，细粒式用低限，中粒式用中限)，准确至0.1g。

3.1.2当试样在施工现场用钻机法或切割法取得时，应用电风扇吹风使其完全干燥，置烘箱中适当加热后成松散状态取样，不得用锤击，以防集料破碎。

3.2试验步骤向装有试样的烧杯中注入三氯乙烯溶剂，将其浸 3.2.1．没，浸泡30min，用玻璃棒适当搅动混合料，使沥青充分溶解。

注：也可直接在离心分离器中浸泡。

3.2.2将混合料及溶液倒入离心分离器，用少量溶剂将烧杯及玻璃棒上的黏附物全部洗人分离器中。

3.2.3称取洁净的圆环形滤纸质量，准确至0.01g注意滤纸不宜多次反复使用，有破损者不能使用，有石粉黏附时应用毛刷清除干净。
