刚性防水屋面的构造层次及做法

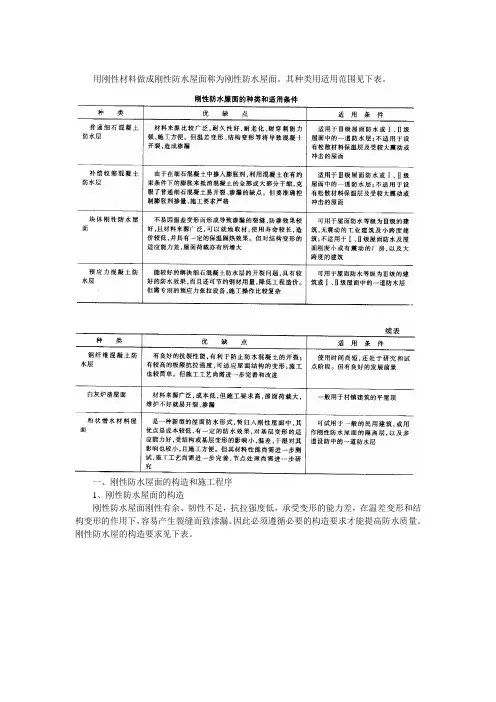

用刚性材料做成刚性防水屋面称为刚性防水屋面。

其种类用适用范围见下表。

一、刚性防水屋面的构造和施工程序1、刚性防水屋面的构造刚性防水屋面刚性有余、韧性不足，抗拉强度低，承受变形的能力差，在温差变形和结构变形的作用下，容易产生裂缝而致渗漏。

因此必须遵循必要的构造要求才能提高防水质量。

刚性防水屋的构造要求见下表。

二、细石混凝土刚性防水层施工1、施工要求（1）屋面结构层为装配式钢筋混凝土屋面板时，其板缝应以强度等级不小于C20的细石混凝土嵌填，细石混凝土中宜掺膨胀剂。

对于宽度大于40mm或上窄下宽的板缝，应在缝内设置构造钢筋。

灌缝高度与预制板面平齐，板端缝应以密封防水材料嵌封严密。

（2）配制细石混凝土时，混凝土的水灰比不应大于0.55；水泥用量不应小于330kg／m3；砂率宜为35%～40%；灰砂比宜为1︰2～1︰2.5；如掺外加剂则应经试验确定最佳掺量范围。

（3）混凝土应连续一次浇捣完成。

（4）伸出屋面的管道应在防水层施工前安装完毕，管道周围留凹槽，以便嵌封密封材料。

（5）檐口及分格缝的模板应刷隔离剂，以便于脱模。

（6）进场材料应按规定复检，合格后方可使用。

（7）施工环境温度宜为5～35℃，不得在负温度下或在烈日曝晒下施工，亦不宜在大风天气下施工。

2、施工要点（1）结构层灌缝完毕以及板端缝密封处理后，应进行找坡找平，坡度应符合设计要求。

（2）在已找坡找平的面上做隔离层：1）卷材隔离层施工：在干燥的找坡找平层上铺一层3～8mm干细砂滑动层，上铺一层卷材、其搭接缝粘牢。

亦可在找坡找平层上铺一层塑料膜，应注意勿使塑料膜破损。

2）粘土砂浆隔离层施工：粘土砂浆按照石灰膏︰砂︰粘土＝1︰2.4︰3.6的配比将混合料搅拌均匀，砂浆以干稠为宜，将拌好的砂浆铺在湿润的找坡找平层上（不得有积水），厚度为10～20mm，表面要压实、压平、抹光，粘土砂浆基本干燥后，方可进行下道工序施工。

3）石灰砂浆隔离层施工：石灰砂浆的配比为石灰膏︰砂＝1︰4。

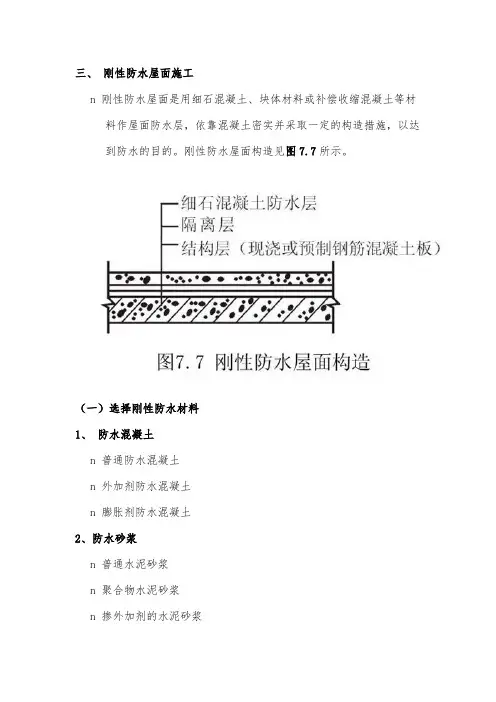

三、刚性防水屋面施工n 刚性防水屋面是用细石混凝土、块体材料或补偿收缩混凝土等材料作屋面防水层，依靠混凝土密实并采取一定的构造措施，以达到防水的目的。

刚性防水屋面构造见图7.7所示。

（一）选择刚性防水材料1、防水混凝土n 普通防水混凝土n 外加剂防水混凝土n 膨胀剂防水混凝土2、防水砂浆n 普通水泥砂浆n 聚合物水泥砂浆n 掺外加剂的水泥砂浆（二）刚性防水屋面施工1、确定刚性防水屋面施工顺序基层处理→设分格缝→浇注细石混凝土→压浆抹光→养护2、设置分格缝：分格缝又称分仓缝，应按设计要求设置。

如设计无明确规定，留设原则为：分格缝应设在屋面板的支承端、屋面转折处、防水层与突出层面结构的交接处，其纵横间距不宜大于6m。

一般为一间一分格，分格面积不超过20m2；分格缝上口宽为30mm，下口宽为20mm，应嵌填密封材料。

3、混凝土浇注n 混凝土的浇捣按先远后近、先高后低的原则进行。

用机械振捣密实,表面泛浆后抹平收水后再次压光。

施工时，一个分格缝范围内的混凝土必须一次浇完，不得留施工缝，分格缝做成直立反边并与板一次浇筑成型（图7.8）4、密封材料嵌缝n 分格缝的盖缝式做法及贴缝式做法见图7.9、图7.10所示。

n 檐口节点见图7.11所示。

n 屋面穿管节点见图7.12所示。

（三）刚性防水质量要求n 原材料要及配合比符合设计要求。

防水层不能有渗漏或积水现象。

n 防水层的细部构造应符和设计要求。

n 防水层表面平整（施工中用锲型塞尺进行检查）、压实抹光，不得有裂缝、起壳、起砂等缺陷。

n 分格缝的位置和间距符合设计要求。

n 密封材料嵌缝必须密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等缺陷。

手机震动，来一条微信消息，他说：“我开好房间了，等你！他们都说你技术好，我想试试真假。

真的，我平时对你也不错吧，你可不能让我干等着呀。

”她回：“那好吧，你先等我，我在家里，先洗个澡，换身衣服吧。

”半个小时后，她问：“你在哪里开房？”“欢乐斗地主，电信一区，12号房间，不见不散哦。

刚性防水屋面施工工艺及要求一、施工前准备工作1.完成防水设计方案，包括屋面结构、屋面材料、工艺流程和材料要求等。

2.准备好所需的施工材料和工具，包括刚性防水材料、胶粘剂、喷涂设备、施工机具等。

3.对屋面进行清洁和检查，确保屋面平整，无明显的起伏、裂缝、污渍和其他障碍物。

二、刚性防水屋面施工工艺1.打底处理：涂覆底涂料，提高刚性防水层与屋面基层的粘结强度。

2.固定将刚性防水板焊接在屋面上，并确保板与板之间的焊接密封。

3.接缝处理：对于板与板之间的接缝，使用专用的胶带或胶粘剂进行密封处理，确保无水渗漏。

4.涂覆面涂料：在刚性防水板表面涂覆一层面涂料，增强材料的稳定性和抗紫外线能力。

5.防风固定：使用专用的固定件将刚性防水层固定在屋面上，确保其在强风环境下不会受到损坏。

6.排水系统安装：根据需要安装屋面排水系统，确保雨水可以顺利地从屋面排出。

三、刚性防水屋面施工要求1.施工环境：施工现场应保持干燥，无积水和明火，避免施工材料受潮和燃烧。

2.施工温度：施工过程中的环境温度应在5℃以上，材料的温度不能低于10℃，以确保材料的粘结性能和施工质量。

3.施工厚度：刚性防水层的施工厚度应符合设计要求，一般要求保证刚性防水层的良好防水效果，通常要求在2mm-4mm之间。

4.施工质量：施工过程中要注意施工工艺的每个环节，确保焊接牢固、接缝密封和涂覆均匀。

施工完成后，要进行密封性能测试，以确保刚性防水层的防水性能达到设计要求。

5.验收和保养：刚性防水层施工完成后，应进行验收。

验收合格后，要定期检查和保养，及时发现和修复损坏的部分，以延长刚性防水层的使用寿命。

综上所述，刚性防水屋面施工工艺及要求关系到建筑物屋面的防水效果和使用寿命。

准备工作要充分，施工过程要注意细节，质量要可靠，验收和保养要及时，以确保刚性防水屋面的有效防水效果。

同时，施工过程中要严格按照设计要求和施工规范进行操作，确保施工质量和施工安全。

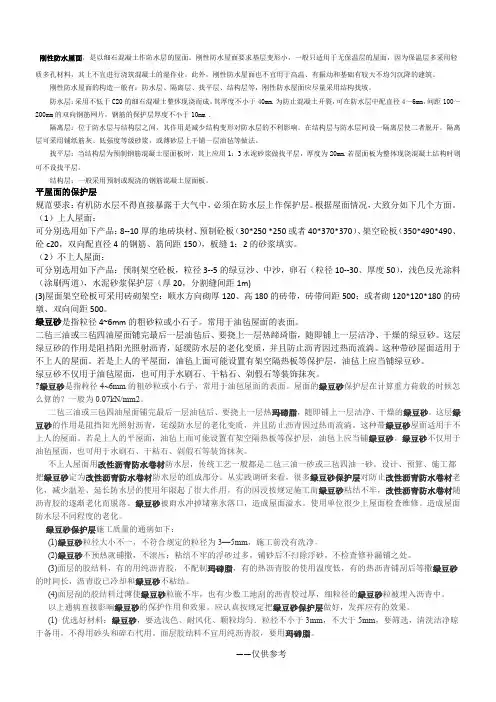

刚性防水屋面，是以细石混凝土作防水层的屋面。

刚性防水屋面要求基层变形小，一般只适用于无保温层的屋面，因为保温层多采用轻质多孔材料，其上不宜进行浇筑混凝土的湿作业。

此外，刚性防水屋面也不宜用于高温、有振动和基础有较大不均匀沉降的建筑。

刚性防水屋面的构造一般有：防水层、隔离层、找平层、结构层等，刚性防水屋面应尽量采用结构找坡。

防水层：采用不低于C20的细石混凝土整体现浇而成，其厚度不小于40mm.为防止混凝土开裂，可在防水层中配直径4～6mm，间距100～200mm的双向钢筋网片，钢筋的保护层厚度不小于10mm .隔离层：位于防水层与结构层之间，其作用是减少结构变形对防水层的不利影响。

在结构层与防水层间设一隔离层使二者脱开。

隔离层可采用铺纸筋灰、低强度等级砂浆，或薄砂层上干铺一层油毡等做法。

找平层：当结构层为预制钢筋混凝土屋面板时，其上应用1：3水泥砂浆做找平层，厚度为20mm.若屋面板为整体现浇混凝土结构时则可不设找平层。

结构层：一般采用预制或现浇的钢筋混凝土屋面板。

（1、砼c20（2(3)的砖绿豆砂?绿豆砂。

这层绿豆砂不仅用于把绿豆砂老随防水层不同程度的老化。

绿豆砂保护层施工质量的通病如下：(1)绿豆砂粒径大小不一，不符合规定的粒径为3—5mm，施工前没有洗净。

(2)绿豆砂不预热就铺撒，不滚压；粘结不牢的浮砂过多，铺砂后不扫除浮砂，不检查修补漏铺之处。

(3)面层的胶结料，有的用纯沥青胶，不配制玛碲脂，有的热沥青胶的使用温度低，有的热沥青铺刮后等撒绿豆砂的时间长，沥青胶已冷却和绿豆砂不粘结。

(4)面层刮的胶结料过薄使绿豆砂粒嵌不牢，也有少数工地刮的沥青胶过厚，细粒径的绿豆砂粒被埋入沥青中。

以上通病直接影响绿豆砂的保护作用和效果。

应认真按规定把绿豆砂保护层做好，发挥应有的效果。

(1) 优选好材料：绿豆砂，要选浅色、耐风化、颗粒均匀．粒径不小于3mm，不大于5mm，要筛选，清洗洁净晾干备用，不得用砂头和碎石代用。

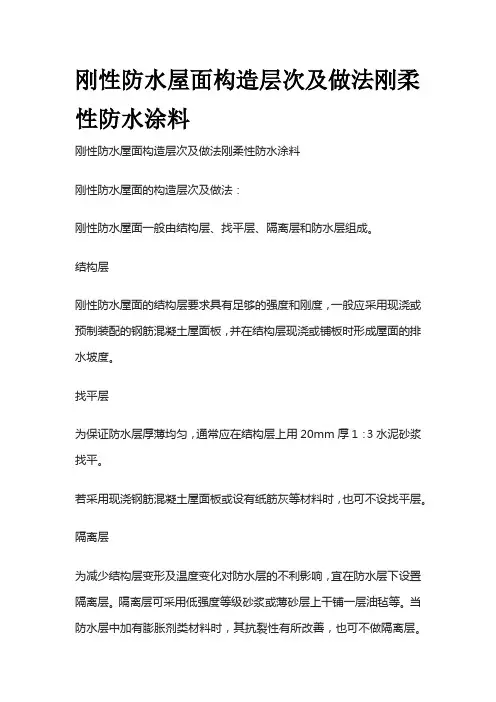

刚性防水屋面构造层次及做法刚柔性防水涂料刚性防水屋面构造层次及做法刚柔性防水涂料刚性防水屋面的构造层次及做法：刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

隔离层设置在两种不同材料之间，防止两种材料发生化学反应和保护材料的作用。

隔汽层是为了防止冷凝水等现象设置的。

（防水层下结合层可充当隔汽层。

防水层（刚性）常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置φ4~φ6.5钢筋网片，间距为100~200mm 的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

为了防止大面积的细石混凝土防水层由于温度变化等影响而产生裂缝，对防水层应设置分格缝。

分格缝的位置应设在屋面板的支承端、屋面转折处、防水层与突出屋面结构的交接并应与板缝对齐。

分格缝的纵横间距不宜大于6m，缝宽为20~40mm，分格缝截面做成上宽下窄，分格条安装位置应正确，起条时不得损坏分格缝的混凝土。

分格缝中应嵌填密封，上面铺贴油毡（卷材）条作保护层。

刚性防水屋面要设置分格缝，通常设置分格缝部位。

为了防止因热胀冷缩或荷载变形引起防水层的开裂，刚性防水屋面要设置分格缝。

通常在预制板支承端，屋面的转折处、板与墙的交接处设置。

为了保证细石混凝土防水层的防水效果，每m3混凝土水泥最小用量不应小于330g；混凝土水灰比不应大于0.55；含砂率宜为35%~40％；灰砂比应为1:2~1:2.5。

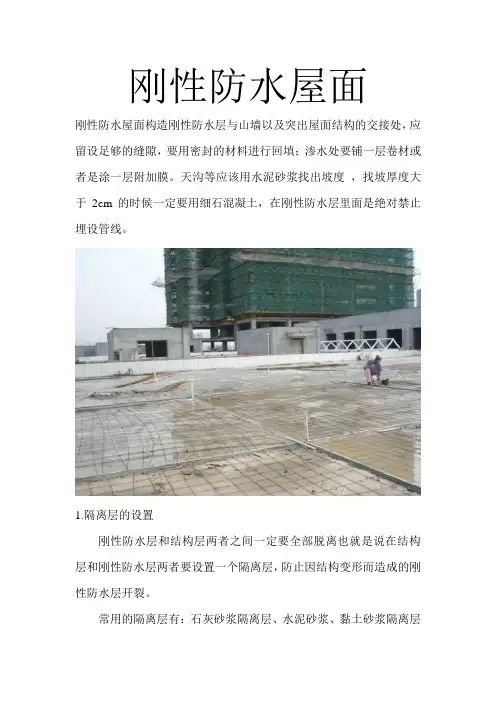

刚性防水屋面刚性防水屋面构造刚性防水层与山墙以及突出屋面结构的交接处，应留设足够的缝隙，要用密封的材料进行回填；渗水处要铺一层卷材或者是涂一层附加膜。

天沟等应该用水泥砂浆找出坡度，找坡厚度大于2cm的时候一定要用细石混凝土，在刚性防水层里面是绝对禁止埋设管线。

1.隔离层的设置刚性防水层和结构层两者之间一定要全部脱离也就是说在结构层和刚性防水层两者要设置一个隔离层，防止因结构变形而造成的刚性防水层开裂。

常用的隔离层有：石灰砂浆隔离层、水泥砂浆、黏土砂浆隔离层等。

由于隔离层强度比较低的原因，在隔离层上施工的时候，一定要特别注意对隔离层加强保护。

2.分格缝留置因为要减少由于混凝土干缩、地基沉陷、温差、徐变、荷载和振动等变形而造成刚性防水层开裂，一定要按设计要求进行设置锚具分格缝。

如设计没有特别要求的时候应该按照以下原则预留空位：分格缝要设置在屋面版的支撑端等位置并且要与板缝对齐;3.钢筋网片铺设在防水层里面要按照设计要求来配置钢筋网片，一般情况下配置直径应为4-6mm、间距为100-200之间的双向钢筋网片，其方式可绑扎可焊接。

钢筋网片在分格缝处应该断开，设置保护层厚度不小于10mm4.细石混凝土防水层施工施工中应注意下列事项。

①材料要求：防水层的细石混凝土宜采用普通硅酸盐水泥或硅酸盐水泥，不得使用火山灰质硅酸盐水泥②细石混凝土防水层施工环境为5～35℃，并避免在负温或烈日暴晒下施工。

③每个分隔缝的混凝土一次浇筑完成④混凝土采用小型机械，抹压时不得在表面洒水、加水泥浆或干撒水泥。

混凝土收水初凝后，铁抹子进行二次压光。

⑤混凝土浇筑后应及时进行养护，养护时间不宜少于14d；养护初期屋面不得上人。

平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。

图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。

（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。

故多用于我国南方地区的建筑。

1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。

a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。

1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。

因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。

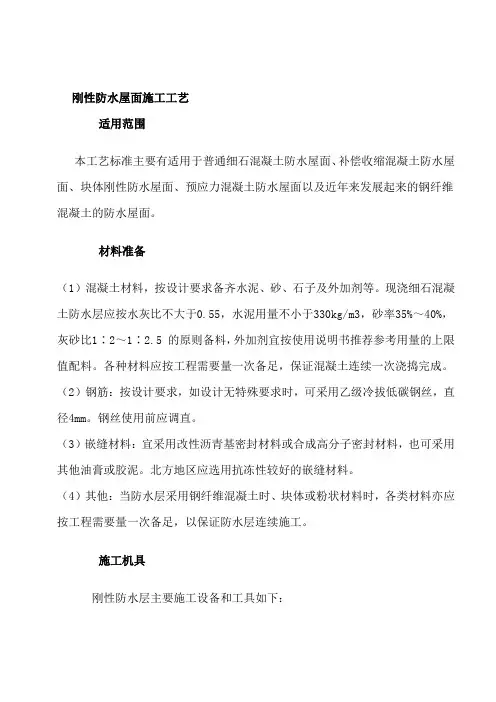

刚性防水屋面施工工艺适用范围本工艺标准主要有适用于普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、块体刚性防水屋面、预应力混凝土防水屋面以及近年来发展起来的钢纤维混凝土的防水屋面。

材料准备（1）混凝土材料，按设计要求备齐水泥、砂、石子及外加剂等。

现浇细石混凝土防水层应按水灰比不大于0.55，水泥用量不小于330kg/m3，砂率35%～40%，灰砂比1∶2～1∶2.5 的原则备料，外加剂宜按使用说明书推荐参考用量的上限值配料。

各种材料应按工程需要量一次备足，保证混凝土连续一次浇捣完成。

（2）钢筋：按设计要求，如设计无特殊要求时，可采用乙级冷拔低碳钢丝，直径4mm。

钢丝使用前应调直。

（3）嵌缝材料：宜采用改性沥青基密封材料或合成高分子密封材料，也可采用其他油膏或胶泥。

北方地区应选用抗冻性较好的嵌缝材料。

（4）其他：当防水层采用钢纤维混凝土时、块体或粉状材料时，各类材料亦应按工程需要量一次备足，以保证防水层连续施工。

施工机具刚性防水层主要施工设备和工具如下：施工工艺流程（1）细石混凝土刚性防水层的施工由细石混凝土或掺入减水剂、防水剂等非膨胀性外加剂的细石混凝土浇筑成的防水混凝土统称为普通细石混凝土防水层。

用于屋面，称之为普通细石混凝土屋面。

常用的防水剂主要有：三氯化铁、三乙醇氨、有机硅等。

其抗渗原理是防水剂加入混凝土中后，即形成不溶性胶体化合物，用来堵塞毛细孔隙和减少毛细管通路，增加混凝土的密实性从而提高其抗渗性。

①作业条件：原材料和机具：各种原材料经复查品种、质量、规格符合设计要求，并落实数量。

施工机具运转良好。

技术条件：技术负责人应对分部工程进行技术交底，工人经过培训考试合格。

混凝土配合比设计、试配结束，强度等级、抗渗性等各项指标满足设计要求。

结构层：结构层应经验收合格，并且板面应清理干净。

具体要求如下：现浇整体式结构层表面应平整、坚实，局部超高部分要凿平，过低部分用细石混凝土或水泥砂浆找平；装配式预制板应安装平整，板缝按要求用细石混凝土填实，当相邻板高差较大时，应用1∶2.5 水泥砂浆局部找平；屋面、天沟、檐沟、水落口等处坡度符合设计要求，标高必须准确。

住宅建筑屋面防水工程的施工做法及要求住宅建筑屋面防水工程的施工做法及要求提要：刚性防水屋面常采用普通细石砼防水屋面，适用于防水等级为Ⅰ～Ⅲ级的屋面防水，不能用于设有松散材料保温层的屋面、受较大震动或冲击的屋面和坡度大于15%的屋面来自住宅建筑屋面防水工程的施工做法及要求渗漏是住宅建筑工程普遍存在的一大痼疾，也是客户投诉的重灾区之一。

本文总结了屋面防水的施工做法及要求，非常实用及全面。

一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1、厚度及技术要求（1）水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。

水泥砂浆采用1：～1:3体积比，水泥强度等级不低于级。

（2）细石砼找平层：厚度为30～35mm，砼强度等级不低于c20。

（3）沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。

沥青砂浆采用1：8（沥青：砂）质量比。

2、找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。

3、节点处理找平层在突出屋面结构的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。

内部排水的落水口周围，找平层应做成略低的凹坑。

高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4、找平层的分格缝找平层宜设分格缝，并嵌填密封材料。

分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

屋面分格缝的面层处理：三、保温层施工1、保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。

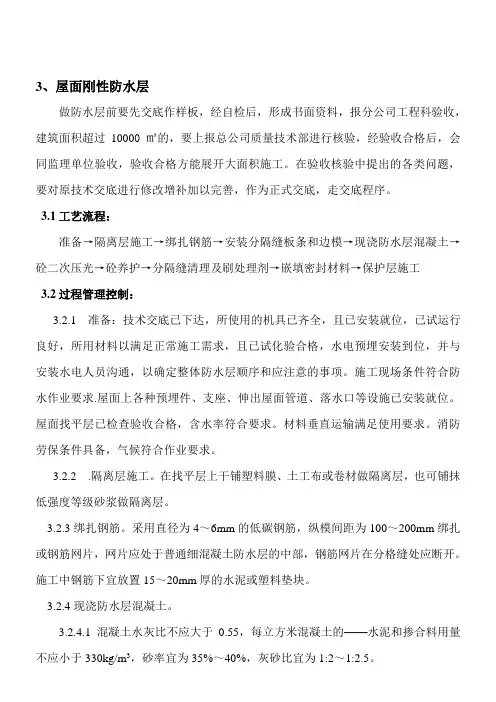

3、屋面刚性防水层做防水层前要先交底作样板，经自检后，形成书面资料，报分公司工程科验收，建筑面积超过10000㎡的，要上报总公司质量技术部进行核验，经验收合格后，会同监理单位验收，验收合格方能展开大面积施工。

在验收核验中提出的各类问题，要对原技术交底进行修改增补加以完善，作为正式交底，走交底程序。

3.1工艺流程：准备→隔离层施工→绑扎钢筋→安装分隔缝板条和边模→现浇防水层混凝土→砼二次压光→砼养护→分隔缝清理及刷处理剂→嵌填密封材料→保护层施工3.2过程管理控制：3.2.1 准备：技术交底已下达，所使用的机具已齐全，且已安装就位，已试运行良好，所用材料以满足正常施工需求，且已试化验合格，水电预埋安装到位，并与安装水电人员沟通，以确定整体防水层顺序和应注意的事项。

施工现场条件符合防水作业要求.屋面上各种预埋件、支座、伸出屋面管道、落水口等设施已安装就位。

屋面找平层已检查验收合格，含水率符合要求。

材料垂直运输满足使用要求。

消防劳保条件具备，气候符合作业要求。

3.2.2 .隔离层施工。

在找平层上干铺塑料膜、土工布或卷材做隔离层，也可铺抹低强度等级砂浆做隔离层。

3.2.3绑扎钢筋。

采用直径为4～6mm的低碳钢筋，纵模间距为100～200mm绑扎或钢筋网片，网片应处于普通细混凝土防水层的中部，钢筋网片在分格缝处应断开。

施工中钢筋下宜放置15～20mm厚的水泥或塑料垫块。

3.2.4现浇防水层混凝土。

3.2.4.1混凝土水灰比不应大于0.55，每立方米混凝土的——水泥和掺合料用量不应小于330kg/m3，砂率宜为35%～40%，灰砂比宜为1:2～1:2.5。

3.2.4.2拌制混凝土:根据混凝土配合比投料搅拌。

先投料干拌0.5～1min再加水，水分三次加入，加入水后搅拌1～2min。

散装水泥、砂、石投料前过磅，在雨季，必须每天测定含水率，调整水的用量。

现场搅拌坍落度控制在6～8cm，泵送商品混凝土坍落度控制在14～16cm。

刚性防水屋面施工标准刚性防水屋面是指利用刚性防水材料作防水层的屋面。

主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、纤维混凝土防水屋面、预应力混凝土防水屋面等。

尤以前两者应用最为广泛。

与前述的卷材及涂膜防水屋面相比，刚性防水屋面所用材料易得，价格便宜，耐久性好，维修方便，但刚性防水层材料的表观密度大，抗拉强度低，极限拉应变小，易受混凝土或砂浆的干湿变形、温度变形和结构变形的影响而产生裂缝。

因此刚性防水屋面主要适用于防水等级为III级的屋面防水，也可用作I、II级屋面多道防水设防中的一道防水层；不适用于设有松散保温层的屋面、大跨度和轻型屋盖的屋面，以及受振动或冲击的建筑屋面。

而且刚性防水层的节点部位应与柔性材料复合使用，才能保证防水的可靠性。

刚性防水屋面的一般构造形式如图1所示。

图1 刚性防水屋面构造1 材料要求1.1 水泥和骨料1.1.1水泥宜采用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减少泌水性的措施；水泥的强度等级不低于32.5MPa，不得使用火山灰质硅酸盐水泥。

水泥应有出厂合格证，质量标准应符合国家标准的要求。

1.1.2砂（细骨料）应符合《普通混凝土用砂质量标准及检验方法》（JGJ 52-92）的规定，宜采用中砂或粗砂，含泥量不大于2%，否则应冲洗干净。

如用特细砂、山砂时，应符合《特细砂混凝土配制及应用技术规程》（DBS1/5002-92）的规定。

1.1.3石（粗骨料）应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ 53-92）的规定，宜采用质地坚硬，最大粒径不超过15mm，级配良好，含泥量不超过1%的碎石或砾石，否则应冲洗干净。

1.1.4水水中不得含有影响水泥正常凝结硬化的糖类、油类及有机物等有害物质，硫酸盐及硫化物较多的水不能使用，pH值不得小于4。

一般自来水和饮用水均可使用。

1.1.5混凝土及砂浆混凝土水灰比不应大于0.55；每立方米混凝土水泥最小用量不应小于330kg；含砂率宜为35%~40%；灰砂比应为1：2~1：2.5,混凝土强度等级不应低于C20；并宜掺入外加剂。

刚性防水屋面施工方法刚性防水屋面是指利用刚性防水材料作防水层的屋面。

主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、纤维混凝土防水屋面、预应力混凝土防水屋面等。

尤以前两者应用最为广泛。

与前述的卷材及涂膜防水屋面相比，刚性防水屋面所用材料易得，价格便宜，耐久性好，维修方便，但刚性防水层材料的表观密度大，抗拉强度低，极限拉应变小，易受混凝土或砂浆的干湿变形、温度变形和结构变形的影响而产生裂缝。

因此刚性防水屋面主要适用于防水等级为III级的屋面防水，也可用作I、II级屋面多道防水设防中的一道防水层；不适用于设有松散保温层的屋面、大跨度和轻型屋盖的屋面，以及受振动或冲击的建筑屋面。

而且刚性防水层的节点部位应与柔性材料复合使用，才能保证防水的可靠性。

刚性防水屋面的一般构造形式如图1所示。

图1 刚性防水屋面构造1 材料要求1-1 水泥和骨料1．水泥宜采用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减少泌水性的措施；水泥的强度等级不低于32.5MPa，不得使用火山灰质硅酸盐水泥。

水泥应有出厂合格证，质量标准应符合国家标准的要求。

2．砂（细骨料）应符合《普通混凝土用砂质量标准及检验方法》（JGJ 52）的规定，宜采用中砂或粗砂，含泥量不大于2%，否则应冲洗干净。

如用特细砂、山砂时，应符合《特细砂混凝土配制及应用技术规程》（DBS1/5002）的规定。

3．石（粗骨料）应符合《普通混凝土用碎石或卵石质量标准及检验方法》（JGJ 53）的规定，宜采用质地坚硬，最大粒径不超过15mm，级配良好，含泥量不超过1%的碎石或砾石，否则应冲洗干净。

4，水水中不得含有影响水泥正常凝结硬化的糖类、油类及有机物等有害物质，硫酸盐及硫化物较多的水不能使用，pH值不得小于4。

一般自来水和饮用水均可使用。

5．混凝土及砂浆混凝土水灰比不应大于0.55；每立方米混凝土水泥最小用量不应小于330kg；含砂率宜为35%~40%；灰砂比应为1：2~1：2.5,混凝土强度等级不应低于C20；并宜掺入外加剂。

刚性防水屋面刚性防水屋面是指应用刚性防水材料做防水层的屋面。

它主要依靠混凝土自身的密实或采用补偿收缩混凝土，并采取一定的构造措施（如增加配筋，设置隔离层、混凝土分块设缝、油膏嵌缝等）以达到防水目的。

刚性防水屋面主要有普通细石混凝土防水屋面、补偿收缩混凝土防水屋面、块体刚性防水屋面等。

它适用于屋面结构刚度较大、地质条件较好、无保温层的装配式或整体浇筑的钢筋混凝土屋盖，但不适用设有松散保温材料层的屋面以及受较大震动或冲击的建筑屋面。

由于刚性防水层伸缩的弹性小，对地基的不均匀沉降、构件的微小变化、房屋受振动、温度高低变化等极为敏感，又直接与大气接触，因而容易产生变形开裂，表面碳化、风化，如设计不合理，施工不良，极易发生漏水、渗水现象。

故要求刚性防水屋面设计可靠，构造及节点处理合理，施工时对材料质量和操作过程均应严格要求，精心施工，才能确保质量。

细石混凝土防水屋面的一般构造形式如图8-5所示。

图8-5 细石混凝土刚性防水屋面的构造形式1—防水层；2—隔离层；3—结构层一、材料要求刚性防水屋面宜用普通硅酸盐水泥或硅酸盐水泥；当采用矿渣硅酸盐水泥时应采取减小泌水性措施；水泥标号不低于#425，不得使用火山灰质硅酸盐水泥。

砂宜采用粒径0.3～0.5mm的中、粗砂，含泥量不大于2%，否则应进行冲洗；石子应采用质地坚硬，粒径5～15mm、级配良好，含泥量不超过1%的碎石或砾石；要求混凝土水灰比不大于0.55，每立方米混凝土水泥用量不少于330kg，并宜掺入膨胀剂、减水剂、防水剂等外加剂以改善其技术性能。

防水层内配置的钢筋宜采用冷拔低碳钢丝。

普通细石混凝土、补偿收缩混凝土的强度等级不应小于C20，补偿收缩混凝土的自由膨胀率应为0.05%～0.1%。

二、构造要求刚性防水屋面的结构层宜为整体现浇的钢筋混凝土。

当屋面结构层为装配式钢筋混凝土屋面板时，应采用细石混凝土灌缝，其强度等级不应小于C20，灌缝的细石混凝土宜掺微膨胀剂。

屋面刚性防水施工工法一、前言屋面刚性防水施工工法是在顶面进行的一种防水方式，其特点是在原有屋面基础上，增加刚性构件并使用刚性材料作为防水层，从而实现防水的效果。

这种工法广泛应用于建筑物、工业厂房、机场、车站、码头、隧道等建筑物的屋面防水及其结构防水，具有走向、桥跨划分、无接缝等特点，防水性能很高，一般可在一定的时间内保持有效防水效果。

本文将介绍屋面刚性防水施工工法及其相关内容。

二、工法特点1. 刚性材料构成防水层，防水性能好。

2.采用无施工接缝的工艺，可降低渗漏率和防水层失效的可能性。

3. 工艺简单易行，适用范围广，适合于各种形状和不同天然条件的屋面防水。

4. 耐久性高，寿命长。

三、适应范围在普通建筑屋面中，采用刚性屋面防水施工工法主要适用于屋面面积相对较大、集中排水、无明显斜度的建筑屋面，以及机场、车站、隧道、地下车库等建筑物、工业厂房等防水。

四、工艺原理1.实现施工工法与实际工程之间的联系：在施工前，需要根据实际工程要求和设计方案，绘制出详细的施工图，明确工法的实施步骤及其施工细节，在施工现场进行调查、检查、限制条件和成本控制。

2. 采取的技术措施：刚性屋面防水施工工法采取无缝焊接的方法，通过机械通道手操纵刚性材料实现整体施工，保证屋面防水性能。

五、施工工艺1. 材料准备：首先需要准备好所需材料，如PU防水材料、玻纤布等。

2. 现场清理：然后需要将施工区域进行清理，去除杂物、垃圾等。

3. 设备搭建：安装设备、施工脚手架等，并设置临时用电线路、电源等。

4. 底层施工：先从底层开始施工，将刚性防水材料铺设在水泥面层之上以达到防水效果。

5. 过渡带施工：在施工过程中，需要制作过渡带材料，使之与建筑物之间实现联系，以达到防水效果。

6.成品保障：最终需要进行防水成品的保障工作。

六、劳动组织1. 项目管理人员：负责协调组织施工，现场管理工作。

2. 搭设人员：负责搭设脚手架等设备。

3. 制作工人：负责制作过渡带、防水膜等。
