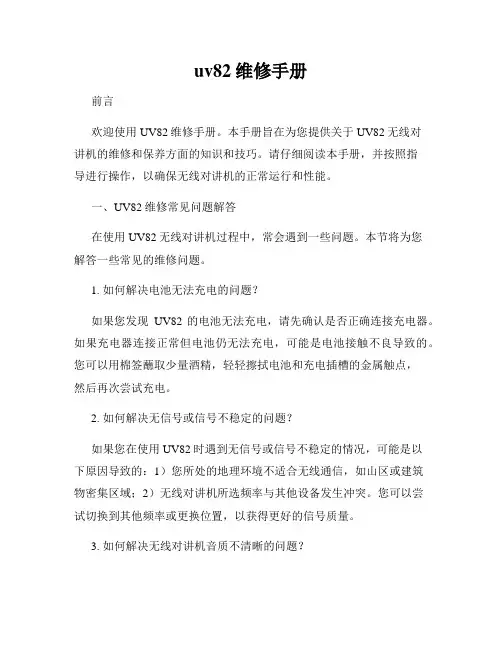

uv82维修手册前言欢迎使用UV82维修手册。

本手册旨在为您提供关于UV82无线对讲机的维修和保养方面的知识和技巧。

请仔细阅读本手册，并按照指导进行操作，以确保无线对讲机的正常运行和性能。

一、UV82维修常见问题解答在使用UV82无线对讲机过程中，常会遇到一些问题。

本节将为您解答一些常见的维修问题。

1. 如何解决电池无法充电的问题？如果您发现UV82的电池无法充电，请先确认是否正确连接充电器。

如果充电器连接正常但电池仍无法充电，可能是电池接触不良导致的。

您可以用棉签蘸取少量酒精，轻轻擦拭电池和充电插槽的金属触点，然后再次尝试充电。

2. 如何解决无信号或信号不稳定的问题？如果您在使用UV82时遇到无信号或信号不稳定的情况，可能是以下原因导致的：1）您所处的地理环境不适合无线通信，如山区或建筑物密集区域；2）无线对讲机所选频率与其他设备发生冲突。

您可以尝试切换到其他频率或更换位置，以获得更好的信号质量。

3. 如何解决无线对讲机音质不清晰的问题？若您发现UV82的音质不清晰，首先请检查扬声器是否有灰尘或异物阻塞。

您可以使用吹风机将灰尘吹除，然后再次测试音质。

如果问题仍然存在，可能是麦克风或扬声器元件损坏，建议您将无线对讲机送修或更换相关零部件。

二、UV82维护保养指南为了确保UV82无线对讲机的长期稳定性和良好性能，下面给出了一些维护保养的指南，供您参考。

1. 保持清洁定期清洁UV82的外壳和键盘，可以通过使用棉签蘸取少量酒精轻轻擦拭。

请勿使用含有酸性或腐蚀性成分的清洁剂，以免损坏无线对讲机外壳。

2. 避免过度充放电长时间过度充放电会对电池寿命造成不利影响。

建议在电池电量接近耗尽前进行充电，并避免长时间存放已充满电的电池。

3. 防止受潮UV82无线对讲机内部电路对水分十分敏感。

请避免在潮湿的环境中使用或存放无线对讲机，以免对内部电路造成损坏。

4. 防止与硬物碰撞UV82的外壳较为坚固，但仍需注意避免对无线对讲机进行剧烈碰撞或摔落，以免损坏机身或内部零部件。

佳乐室内机说明书可视对讲机：顾名思义，就是能够直接进行视频的对讲机。

它不同于移动电话会根据通话时间去计费；许多人会选择可视对讲机，因为它与移动电话相比，会更经济实用。

工作原理：发射部分：它的压控振荡器和锁相环会产生射频载波信号发射出去，然后经过缓冲激励放大，就会产生一定的射频功率，再经过天线低通滤波器，抑制谐波成分，就能够通过天线发射出去了。

接收部分：它会让从天线输入的信号经过收发转换电路进行射频放大，然后会进入混频，将合成电路的第一混频器生成第一中频信号。

第一中频信号会通过晶体滤波器来消除邻道的杂波信号。

最后音频信号通过放大，进入音量控制电路放大，然后会驱动扬声器，得到大家所需要的信息。

可视对讲机的安装：可视对讲可分为门口机，室内机，门口机也就是大部分小区别墅门前的可视对讲门铃；室内机是指安装在户内，可以在室内进行监视、遥控开锁、两方通话等功能。

门口机的安装方法：先在单元门上开一个合适的安装孔，四周封好，为了防止他人蓄意破坏，可以另外定做一个铁盒，铁盒四周翻边，固定于铁门的安装孔内，最后把可视对讲机安装在里面就行了。

室内机的安装方法：先在安装室内可视对讲机的安装位置上固定一个86盒，然后将数据线和视频线拉进去；做好通信数据线和电源线的插头；连接好之后将室内机放在86盒子里，从上到下，注意要卡到位。

可视对讲机的使用方法：佳乐可视对讲机怎么使用（佳乐可视对讲机安装及使用方法）门口机的使用：1、先输入住户所在的楼层和房号，如果分机存在，那么主机会出现铃声，相应的得分机会出现振铃声；分机摘机之后，铃声就会停止，双方可以进行视频通话。

2、密码开锁：先按“#”键，接着再输入四位密码，就可以打开门锁了。

3、IC卡开锁，将IC卡靠近对讲机的感应器，等待三秒就行。

室内机的使用：1、用户听到铃声的同时可以通过对讲机看到访客的图像，拿下对讲机可进行视频通话，按开锁即可打开门锁。

2、按“监视”键的话，对讲机可持续监视门口外的情况，再按一次则关闭。

尊敬的用户：感谢您选用佳乐系列楼宇可视对讲电控智能系统。

本套NS-A5楼宇可视对讲电控智能系统由单元门口机、室内机、层间分配器、不间断电源、单元隔离器、管理机以及报警器、IC卡等选配件构成。

按照智能电器设计施工规范，系统连接一般已由专业公司安装完毕，直接用户无须涉及安装和布线内容，若需了解系统结构组成、技术参数、施工安装、连接线路等资料请向物业管理公司查询并参阅NS-A5楼宇可视对讲电控智能系统安装使用说明书。

本手册只介绍系统用户部分的使用方法，请您在使用前仔细阅读本手册。

同时提醒您：室内机是系统组成部分，任何拆装、移动可能使系统发生故障。

需拆装或移动时请与安装公司或物业管理公司联系处理。

注：本手册命令格式中的“+”是 “紧接着输入”的意思，而非实际符号“+”。

本手册机型、功能、使用方法可能发生改变，请留意随册的附加说明。

一、 概述室内机是佳乐楼宇可视对讲电控智能系统用户的终端设备，根据系统配置的功能智能型室内机具有可视对讲、锁控、监视、呼叫管理员、紧急求助、安防报警、保安巡更打卡、门禁刷卡、小区短信接收、住户短信互发、社区服务定单确认等功能。

佳乐可视对讲电控智能系统室内机以微控制器芯片为核心，静态功耗低智能化程度高，自带看门狗电路能确保系统长期稳定运行；显示屏采用高清晰度的扁平黑白显示器或彩色液晶纯平显示器，能实现高品质的图像再现。

室内机具有G51、G52、G53多种款式和功能供选择，其外观造型美观大方，风格简约时尚，能满足不同的家居要求。

二、 机型及技术参数连接线说明：五芯线系门前铃接线，棕色线为视频，红色线为音频，橙色线为电源负极，黄色线为电源正极，绿色线为开锁控制。

六芯线系室内机总线，棕色线为S1（地线），红色线为S2（音频），橙色线为S3（信号），黄色线为S4（18V），绿色线为A（视频），蓝色线为B（视频地）。

八芯线系室内机5-8报警防区接线，棕色和红色线为防区5，橙色和黄色线为防区6，绿色和蓝色线为防区7，灰色紫色线为防区8。

目录第1章序言................................................................1.1特别需要注意的事项..........................................................................1.2安全注意事项标志..............................................................................1.3警告标签..............................................................................................1.4开箱检查..............................................................................................1.5产品搬运..............................................................................................1.6产品保存..............................................................................................1.7产品保修.............................................................................................. 第2章产品概述.......................................................2.1JR7000综合技术指标.........................................................................2.1.1 输入输出特性 .............................................................................2.1.2 外围接口特性 .............................................................................2.1.3 技术性能特性 .............................................................................2.1.4 功能特性 .....................................................................................2.2变频器铭牌说明..................................................................................2.3变频器系列型号..................................................................................2.4变频器各部件名称说明...................................................................... 第3章安装................................................................3.1安装环境..............................................................................................3.2安装方向与空间..................................................................................3.3多台变频器安装..................................................................................3.4变频器外形尺寸.................................................................................. 第4章 ..................................................................................................... 配线4.1外围设备的连线图..............................................................................4.2主回路接线端子图.........................................................................4.3主板控制端子......................................................................................4.4控制端子说明......................................................................................4.5主回路端子功能..................................................................................4.6标准连接图..........................................................................................4.7主回路的连接......................................................................................4.7.1主回路电源侧的连接 .................................................................4.7.2 主回路变频器侧的连接 .............................................................4.7.3主回路电机侧的连接 .................................................................4.7.4接地线的连接 .............................................................................4.8控制回路的连接..................................................................................4.8.1注意事项 .....................................................................................4.8.2控制板跳线意义 .........................................................................第5章操作面板及操作方法 ................................5.1操作面板说明......................................................................................5.1.1 面板示意图 .................................................................................5.1.2指示灯说明 ..................................................................................5.2操作流程..............................................................................................5.3试运行..................................................................................................5.3.1运行前检查和准备 .....................................................................5.3.2简单试运行 .................................................................................第6章详细功能说明 ................................................6.1主要功能参数......................................................................................第7章 MODBUS通讯协议 ..........................................第8章故障对策.........................................................8.1变频器故障诊断和纠正措施..............................................................8.2电动机故障和纠正措施......................................................................第9章保养与维护.....................................................9.1基本维护和检查方法..........................................................................9.2定期检查项目......................................................................................9.3变频器易损件更换..............................................................................9.4变频器的保修......................................................................................第10章功能参数简表 ..............................................附录一简单应用举例 ................................................第1章序言非常感谢您使用JR7000 系列通用变频器！1.1特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。

可视对讲系统维修保养作业指导书1.目的保证可视对讲系统良好运行状态，确保业主的正常使用。

2．范围适用于项目。

3．方法和过程控制3.1监控中心管理主机的维护和保养3.1.1每天由值班人员对管理主机进行除尘。

3.1.2每月的1-5日由设备责任人对主机接线端子进行检查，如有松动应及时紧固，并在《设备/设施保养维修记录表》中记录。

3.1.3每半年由设备责任人对电源电压、系统接地电阻进行测量，如超出正常范围，应及时修复；测量及检修结果记录在《设备/设施保养维修记录表》中。

3.2大堂门口机维护保养3.2.1每天由保洁人员对门口机进行除尘。

3.2.2每月1-5日由设备责任人对接线端子进行检查，如有松动应及时紧固。

3.2.3由弱电员工负责每周一次检查主线路门机和解码器、控制器的工作是否正常，由客务部反映用户机的情况。

有图象不清晰的、声音失真的或断路，无响应者进行修理。

查找故障。

如果设备有问题，可与厂家联系。

目前因为有维保公司负责维保，工程部弱电员工应及时督促维保公司对线路的清理检查及故障的维修工作。

3.2.4每月由弱电领班对各楼可视对讲系统进行大检查，有问题的应做好记录，对供电系统进行细微检查。

测量稳压源的电压偏差和交流波纹系数。

对控制微电脑的内容进行审查把不必要的文件、参数、数据及无用的存储清除掉。

有用有备可查的应打印留档。

3.2.5每半年由弱电主管或弱电工程师对整个系统进行考核。

应该充分利用此系统，对其作用在防盗报警功能上、煤气泄漏报警功能上、紧急求助报警功能上、防破坏功能上有如实的评价并入档，同时报给经理。

3.3解码器和视频分配器的维护和保养3.3.1每周由保洁人员对解码器和分配器的外壳进行除尘。

3.3.2每季度设备责任人对解码器的接线端子进行检查，如有松动应及时紧固，并在《设备/设施保养维修记录表》中记录。

3.3.3每年由设备责任人对解码器和视频分配器的电源电压、系统接地电阻进行测量，如超出正常范围，应及时修复；测量及检修结果记录在《设备/设施保养维修记录表》中。

户户对讲维护系统一、系统构成1、系统主要功能由主机内单片机实现；分机主要由单片机和话音电路组成，分机号码采用直接输号方式；电锁的开启由分机控制，也可用钥匙开锁、内部手动开锁、密码开锁、感应卡开锁；闭门器自动关闭大门时，分前后两种进程，速度可调。

2、分机号码采用由门口机输号给分机，号码存贮在分机的24CXX芯片里，同时门口机的24CXX也存贮分机号码3、门口机接线柱：（Ⅰ或红）为电源输出；（Ⅱ或白）为数据发送；（Ⅲ或黑）为信号地；（Ⅳ或绿）为数据接收；（Ⅴ或蓝）为音频信号；（V+或黄）为视频信号；（V-或棕）为视频地。

I线：输出12V为分机提供工作电压，最大电流约600mA，能供40台分机，当超过40台分机时，需另加12V电源为分机供电。

II线：DT1——数据发送（TXD）线，主机向分机或控制器发送指令或数据。

IV线：DT2——数据接收（RXD）线，主机接收由分机或控制器发过来的数据或指令。

V线：AF——通话线，振铃信号也通过该线向分机传送。

4、非可视分机的第6号线\可视分机的第8号(橙色线）为控制器的状态线。

如不安装控制器，机状态线不用接。

5、系统可配接户户对讲副机、户户分机（包括可视）)安保分机、抄表/报警控制器、分户抄表控制器、集中抄表控制器及电话报警拨号器。

增加管理机可实现跨栋户及户对讲。

二、系统安装1、总线布线时要远离干扰源如电力线、电话线等，走线时建议单独走线。

系统周围如有广播电台或其它无线发射设备，走线时建议采用铁管和铁槽走线。

1、主干线、支干线的接线头应采用接线盒处理，以免线头过于集中造成无法放入线槽内或毛刺短路；接线头用螺丝锁紧或焊接方式处理，保证接线处牢固可靠、无毛刺。

3、220V所用线材应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并大于0.75平方毫米，所布的线路均应走暗线或线槽（特别注意220V交流电源线一定要用三芯线，并接入总地线，接线要牢固）。

4、视频线要经过视频分配器后再连接延伸到各可视分机。

户户对讲维护系统一、系统构成1、系统主要功能由主机内单片机实现；分机主要由单片机和话音电路组成，分机号码采用直接输号方式；电锁的开启由分机控制，也可用钥匙开锁、内部手动开锁、密码开锁、感应卡开锁；闭门器自动关闭大门时，分前后两种进程，速度可调。

2、分机号码采用由门口机输号给分机，号码存贮在分机的24CXX芯片里，同时门口机的24CXX也存贮分机号码3、门口机接线柱：（Ⅰ或红）为电源输出；（Ⅱ或白）为数据发送；（Ⅲ或黑）为信号地；（Ⅳ或绿）为数据接收；（Ⅴ或蓝）为音频信号；（V+或黄）为视频信号；（V-或棕）为视频地。

I线：输出12V为分机提供工作电压，最大电流约600mA，能供40台分机，当超过40台分机时，需另加12V电源为分机供电。

II线：DT1——数据发送（TXD）线，主机向分机或控制器发送指令或数据。

IV线：DT2——数据接收（RXD）线，主机接收由分机或控制器发过来的数据或指令。

V线：AF——通话线，振铃信号也通过该线向分机传送。

4、非可视分机的第6号线\可视分机的第8号(橙色线）为控制器的状态线。

如不安装控制器，机状态线不用接。

5、系统可配接户户对讲副机、户户分机（包括可视）)安保分机、抄表/报警控制器、分户抄表控制器、集中抄表控制器及电话报警拨号器。

增加管理机可实现跨栋户与户对讲。

二、系统安装1、总线布线时要远离干扰源如电力线、电话线等，走线时建议单独走线。

系统周围如有广播电台或其它无线发射设备，走线时建议采用铁管和铁槽走线。

1、主干线、支干线的接线头应采用接线盒处理，以免线头过于集中造成无法放入线槽内或毛刺短路；接线头用螺丝锁紧或焊接方式处理，保证接线处牢固可靠、无毛刺。

3、220V所用线材应选用有双层胶皮，达到市电所要求的绝缘强度多股铜芯线并大于0.75平方毫米，所布的线路均应走暗线或线槽（特别注意220V 交流电源线一定要用三芯线，并接入总地线，接线要牢固）。

4、视频线要经过视频分配器后再连接延伸到各可视分机。

……………………………………………………………精品资料推荐…………………………………………………目录第1章序言 (1)第2章概述 (2)2.1开箱检查 (2)2.2产品搬运 (2)2.3产品保存 (2)2.4产品保修 (2)2.5铭牌说明 (3)第3章安全注意事项 (4)3.1安装 (4)3.2配线 (5)3.3送电 (6)3.4维护 (6)3.5其它 (6)3.6关于机械负载 (7)3.7关于变频器 (8)第4章产品标准规格 (11)4.1产品个别规格 (11)4.2产品技术指标 (12)第5章安装 (14)5.1安装环境 (14)5.2安装方向与空间 (14)5.3变频器外形尺寸 (15)第6章配线 (17)6.1主回路配线示意图 (17)6.2接线端子说明图 (18)6.3基本连接图 (25)6.4主电路配用设备、电线尺寸 (26)第7章操作面板及操作方法 (28)I……………………………………………………………精品资料推荐…………………………………………………第8章简单运行 (31)8.1运行前检查和准备 (31)8.2试运行 (31)第9章详细功能介绍 (33)第10章串行通信 (91)第11章故障对策 (92)11.1故障诊断和纠正措施 (92)11.2代码对照表 (92)11.3报警显示和解释 (95)11.4电动机故障和纠正措施 (96)第12章保养与维护 (99)12.1基本维护和检查方法 (99)12.2定期检查项目 (99)第13章周边设施选用及配置 (101)13.1制动电阻配置表 (101)第14章应用案例 (103)14.1 外部电位器的使用 (103)14.2 内控多段速运行 (103)14.3多台变频器连动问题（两种方式） (105)14.4工频/变频切换运行 (107)14.5恒压供水 (108)14.6一般变频器的设置所考虑的参数 (109)第15章功能参数简表 (110)II……………………………………………………………精品资料推荐…………………………………………………第1章序言非常感谢您使用JR8000 系列通用变频器！JR8000系列变频器是采用先进的电力电子技术，由可靠的元件，优良的材料精心制造而成。

目录第1章序言 (5)1.1 特别需要注意的事项 (5)1.2 安全注意事项标志 (5)1.3 警告标签 (6)1.4 开箱检查 (6)1.5 产品搬运 (7)1.6 产品保存 (7)1.7 产品保修 (7)第2章产品概述 (8)2.1 JR7000综合技术指标 (8)2.1.1 输入输出特性 (8)2.1.2 外围接口特性 (8)2.1.3 技术性能特性 (8)2.1.4 功能特性 (8)2.2 变频器铭牌说明 (9)文档2.3 变频器系列型号 (10)2.4 变频器各部件名称说明 (12)第3章安装 (15)3.1 安装环境 (15)3.2 安装方向与空间 (15)3.3 多台变频器安装 (16)3.4 变频器外形尺寸 (17)第4章配线 (19)4.1 外围设备的连线图 (19)4.2 主回路接线端子图 (20)4.3 主板控制端子 (23)4.4 控制端子说明 (24)4.5 主回路端子功能 (25)4.6 标准连接图 (28)4.7 主回路的连接 (29)4.7.1 主回路电源侧的连接 (29)4.7.2 主回路变频器侧的连接 (30)24.7.3 主回路电机侧的连接 (31)4.7.4 接地线的连接 (31)4.8 控制回路的连接 (32)4.8.1 注意事项 (32)4.8.2 控制板跳线意义 (32)第5章操作面板及操作方法 (33)5.1 操作面板说明 (33)5.1.1 面板示意图 (33)5.1.2指示灯说明 (34)5.2 操作流程 (34)5.3 试运行 (35)5.3.1 运行前检查和准备 (35)5.3.2 简单试运行 (36)第6章详细功能说明 (38)6.1 主要功能参数 (38)第7章 ModBus通讯协议 (98)第8章故障对策 (104)文档8.1 变频器故障诊断和纠正措施 (104)8.2 电动机故障和纠正措施 (107)第9章保养与维护 (109)9.1 基本维护和检查方法 (109)9.2 定期检查项目 (110)9.3 变频器易损件更换 (110)9.4 变频器的保修 (111)第10章功能参数简表 (111)4第1章序言非常感谢您使用JR7000 系列通用变频器！1.1 特别需要注意的事项1、在安装本变频器时，请用规定的螺丝固定安装在金属板上！2、实施接线前，务必切断电源！3、变频器内部的电子元件对静电敏感，因此不可将异物置入变频器内部或用手触摸主电路板及元件！4、切断交流电源后，变频器内部部分器件仍有高压余电，请勿触摸内部电路及零件，以防电击！5、变频器调速接地端子务必正确可靠接地！6、绝不可将变频器输出端子接到电源！7、在长时间不使用时，请务必切断电源！8、不能把零线（中性线）接到N(-)上!1.2 安全注意事项标志标志标志意义标志说明危险指出潜在的危险情况，如果不避免，可能会导致人身伤亡！文档警告指出潜在的危险情况，如果不避免，可能会导致人身轻度或中度的伤害和设备损坏。

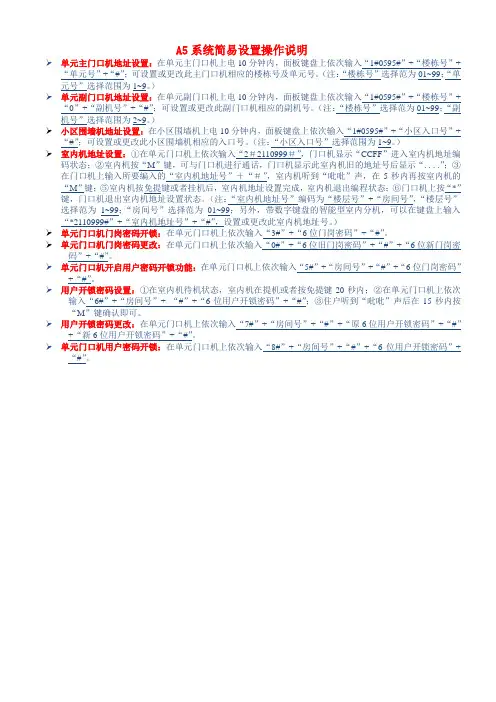

A5系统简易设置操作说明➢单元主门口机地址设置：在单元主门口机上电10分钟内，面板键盘上依次输入“1#0595#”+“楼栋号”+“单元号”+“#”；可设置或更改此主门口机相应的楼栋号及单元号。

（注：“楼栋号”选择范为01~99；“单元号”选择范围为1~9。

）➢单元副门口机地址设置：在单元副门口机上电10分钟内，面板键盘上依次输入“1#0595#”+“楼栋号”+“0”+“副机号”+“#”；可设置或更改此副门口机相应的副机号。

（注：“楼栋号”选择范为01~99；“副机号”选择范围为2~9。

）➢小区围墙机地址设置：在小区围墙机上电10分钟内，面板键盘上依次输入“1#0595#”+“小区入口号”+“#”；可设置或更改此小区围墙机相应的入口号。

（注：“小区入口号”选择范围为1~9。

）➢室内机地址设置：①在单元门口机上依次输入“2＃2110999＃”，门口机显示“CCFF”进入室内机地址编码状态；②室内机按“M”键，可与门口机进行通话，门口机显示此室内机旧的地址号后显示“. . . .”；③在门口机上输入所要编入的“室内机地址号”＋“＃”，室内机听到“吡吡”声，在5秒内再按室内机的“M”键；⑤室内机按免提键或者挂机后，室内机地址设置完成，室内机退出编程状态；⑥门口机上按“*”键，门口机退出室内机地址设置状态。

（注：“室内机地址号”编码为“楼层号”+“房间号”，“楼层号”选择范为1~99；“房间号”选择范为01~99；另外，带数字键盘的智能型室内分机，可以在键盘上输入“*2110999#”+“室内机地址号”+“#”，设置或更改此室内机地址号。

）➢单元门口机门岗密码开锁：在单元门口机上依次输入“3#”+“6位门岗密码”+“#”。

➢单元门口机门岗密码更改：在单元门口机上依次输入“0#”+“6位旧门岗密码”+“#”+“6位新门岗密码”+“#”。

➢单元门口机开启用户密码开锁功能：在单元门口机上依次输入“5#”+“房间号”+“#”+“6位门岗密码”+“#”。

可视对讲系统的操作说明及系统维护方法从四个方面并结合实际的接线图加以阐述，有部分可能与现场不附，但基本原理相同：➢三方对讲➢开锁➢图像➢管理软件一、三方对讲1)室内机编码：多层或高层单元门口机与室内机对讲，首先系统调试前必须对室内机编号，一般为栋号＋单元号＋房号，系统提供6位编码，用户根据需要编号，编号方法如下：室内机听筒提起，如果是免提室内机，一直持续按住“密音键”，将单元控制器编码按钮按下，红色指示灯亮，门口机上输入所要编入的室内机号码，按“确认”键，门口机发出“嘟嘟”提示音（实质为反馈室内机声音），把室内机听筒挂上（免提室内机放下“密音键”），将单元控制器按钮按上，即完成编码，此时用门口机呼叫室内机可响铃。

直按式门口机对室内机编码，与数字式门口机有所不同，直按式门口机每个按钮都表示一个室内机编码，所以，编码时直接按用户号码键即可。

见下图：一般常见故障：整个单元不能编码：首先把单元控制器的联网线拔掉，再次编码，如果还是不能编码，把室内机直接接在单元控制器的用户端，这样可以判断单元控制器及门口机是否正常，如果这样可以编码，则为楼层问题，测量楼层主干GND、D两条线是否有短路、漏电等现象。

见下图：别墅室内机编码：别墅室内机经过别墅门口机联网，每一台门口机有独立的编码，门口机编码即为室内机号码，所以室内机不需要编码。

2)对讲单元门口机与室内机对讲：单元门口机与室内机对讲垂直主干、进户、以及门口机线路为GND、CH2，待机时，电压为12V，电压由单元控制器（如果是C-2002J接线装置，则电压从接线装置送出，CH2的电压受门口机BE线控制，呼叫时，门口机BE送12V，控制C-2002J 的用户端及门口机端CH2电压的产生）送出，门口机呼叫室内机响铃时，室内机听筒提起，电压下降为6V～8V，为正常通话电压，此时测量室内机端、门口机端GND、CH2电压是基本相等的。

根据以上测量方法，如果出现不能通话的现象，首先，待机时与通话分别从单元控制器的用户端口、门口机端口测量GND、CH2电压，就可以找到问题，一般情况下，判断这种故障，最好先确定本单元是所有用户还是个别用户不能通话，前者用上述方法，后者从楼层接线装置进户这一段检查就可以了，这里要注意的是，室内机响铃时，室内机的C 线送12V电压启动楼层接线装置进户的CH2与主干端CH2接通。

楼宇对讲门铃的电路原理与故障维修目前很多的高层住宅都使用了对讲门铃了，在频繁使用中，门铃会出现一些小毛病，本文从对讲门铃的基本原理入手，介绍其常见故障的检修方法。

工作原理楼宇对讲门铃系统采用较多的分立元件，电路比较复杂,但如果有了原理图,维修操作就容易了.图1所示的是主电路，图2所示的是户外按键与照明电路，图3所示的是室内话机部分。

由电路图可以看出，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座V1引入，直接供给继电器K，另一路经VD3隔离，产生Vcc供给其他电路。

当户外有人按下S1时（按S1——S10按键都一样，本文以S1为例），插座V6的1脚信号经S1、话机开关SA的2、3脚、扬声器LB到地，形成电流通路，相当于把R17下端接地,故VT5的基极为低电平，VT5饱和，音乐IC的2脚有触发高电平，故3脚有音乐信号输出，经IC1（LM386）放大后，由IC1的5脚输出，经V6的1脚、S1、话机开关SA的2、3脚送到扬声器LB，发出声音。

由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的4脚，再经插座V3的2脚耦合至IC2（TDA2822M）的7脚，放大后由1脚输出，使按门铃者可以听到从LB1发出的声音.当屋内主人听到LB发出的声音后,摘下话机,屋内与楼外的两人就可以通话。

MIC1拾取的声音信号送入IC2的6脚，放大后由3脚输出，再经插座V3的1脚、话机上的电容C3、话机开关SA的1、3脚，耦合到扬声器LB,主人可听到对方的说话声。

Vcc经主电路的R5降压后，再经插座V3的2脚给室内话机的MIC2和VT1供电.主人的说话信号经MIC2拾取、VT1放大后,又经话机开关SA的4、6脚、插座V3的2脚送至IC2的7脚,放大后由1脚输出，推动扬声器LB1发声,从而实现两人的通话。

主人摘下话机后，插座V6的1脚到地的通路就切断了，R17下端恢复了高电平,VT5截止,音乐IC和IC1都停止工作。

佳乐A5模拟标准型可视对讲系统概述随着社会科技的进步和经济的迅猛发展，住宅社区在满足场所和空间要求的同时，居住安全、信息互动、人文与科技共融共生的智能化社区时代已经到来。

智能化社区是建筑艺术、生活理念与信息科技的完美结合。

它把现代科技融入社区的自然环境和人文环境中，为住户提供了一种安全、舒适、方便、快捷和开放的信息化生活空间，并依托先进的科学技术，实现小区物业管理和运行的高效、互动和快捷。

楼宇可视对讲智能系统是智能化社区安防子系统的重要组成部分，它满足访客的可视对讲锁控、住户紧急报警、门禁管理等安全要求，对社区安全管理起者至关重要的作用。

NS-A5模拟标准型可视对讲系统将小区住宅楼、单元门、住户联成一个整体的网络，实现楼宇可视对讲、门口监控、门禁锁控、紧急求助、煤气报警等物业管理功能，为小区的安全防范、物业管理提供了一套完整的解决方案。

本设计方案采用的佳乐牌可视系统由国内优秀的可视对讲制造商泉州佳乐电器有限公司提供。

佳乐电器成立于1992年，是福建省高新技术企业，也是政府认定的专利试点企业和可视门铃行业技术中心。

佳乐电器是业界第一家通过ISO9001质量体系、ISO14001环境管理系统和SAS18001职业健康安全管理体系三证合一的企业。

公司始终致力于安防智能电器的研发、制造、销售和服务，历经15年发展，已经是国内最具生产规模专业厂家之一。

，目前在福建泉州拥有2万多平方米的现代化生产基地。

公司主要产品涵盖了可视对讲、智能家居、数智社区、停车管理、三表远抄等系统，尤其以可视对讲、智能家居和数智社区著称。

通过几年的努力，佳乐电器在业界获得了业界的认可：1992年制定福建省第一个产品标准。

●1993与省建筑设计院制定福建省楼宇可视对讲系统建筑设计标准。

●1994年提出“终端隔离，部件标准”理念，使产品标准化和商品化。

●1996-2019年，佳乐可视对讲门铃被省内外众多的政府大型安居小区选用。

●2019年开发出国内第一套安保型可视对讲门铃系统。

楼宇对讲维修方案
楼宇对讲系统作为保障居住安全的最后一道屏障，被人民喻为居家生活的“守护神”。

不但能保障居住安全，还能给居家生活带来无数方便。

但是只有使系统时刻处于良好的工作状态，才能达到有效使用目的。

要使设备处于完好的工作状态，除日常的维护保养外做好售后服务十分重要。
