佳乐楼宇对讲A5数字社区智能系统

智能楼宇对讲室内机系统V1.0设计说明书1.引言1.1. 编写目的本系统供安装有智能楼宇对讲室内机系统的小区住户使用，用于开启小区单元门，接听楼宇对讲机呼叫，确认访客照片等。

1.2. 项目背景智能楼宇对讲室内机系统以社区服务为中心，借助于移动互联网技术、大数据云计算技术和智能硬件产品打造智能化云社区，为用户提供安全、舒适、便捷的单元通行服务。

2.总体设计2.1. 需求概述1、一键开门：点击一键开门按钮进行单元门的开启。

2、访客来访：当访客在楼宇对讲机输入房号进行呼叫时，对应的室内机会收到呼叫消息，住户可选择开门、接听或挂断。

3、告警记录：记录了发生燃气泄漏或是紧急按钮告警的历史记录，包含警告时间和警告类型。

4、物业通告：小区物业发布的通知公告会在首页进行轮播，点击对应的公告则可查看公告详情。

5、设置：设置模块包含无线局域网、声音、显示亮度、绑定房屋、系统更新、退出登录。

1）无线局域网：点击无线局域网，选择所要使用的无线局域网进行连接。

2）声音：点击可调节系统音量。

3）显示：点击可调节系统显示亮度。

4）房屋绑定：点击用户所在房间下拉选择房间完成切换绑定操作。

5）系统更新：点击系统更新，可将当前室内机系统升级至最新版本。

6）退出登录：点击退出登录按钮，退出当前登录账号，进入登录页面。

2.2. 系统结构3.应用描述3.1. 一键开门点击首页“一键开门”按钮，即可打开该房屋所在单元已绑定楼宇对讲机的大门。

若该单元有多个大门，且都已绑定楼宇对讲机，则可自己选择所要开启的大门（图3-1）。

（图3-1）3.2. 访客来访当访客在楼宇对讲机输入房号进行呼叫时，对应的入户终端会收到呼叫消息（图3-2）。

（图3-2）挂断：点击“挂断”按钮，可拒绝访客呼叫。

开门：点击“开门”按钮，可开启访客使用的楼宇对讲机所对应的大门。

接听：点击“接听”按钮，可与访客进行视频通话（图3-3）。

（图3-3）3.3. 告警记录告警记录模块记录了发生燃气泄漏或是紧急按钮告警的历史记录，包含警告时间和警告类型（图3-4）。

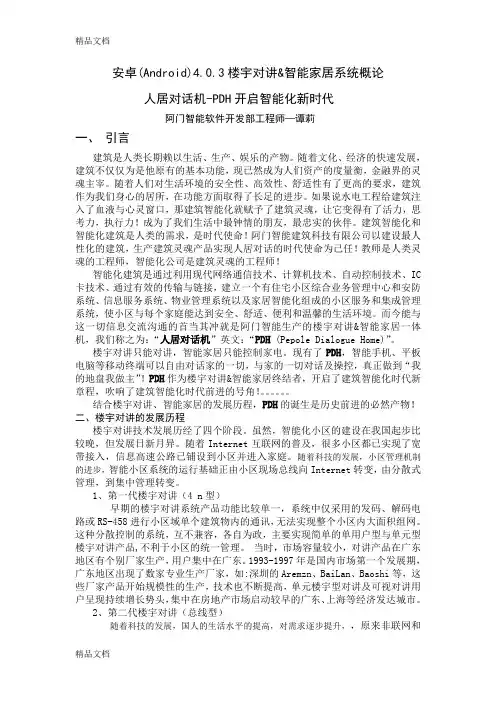

安卓(Android)4.0.3楼宇对讲&智能家居系统概论人居对话机-PDH开启智能化新时代阿门智能软件开发部工程师—谭莉一、引言建筑是人类长期赖以生活、生产、娱乐的产物。

随着文化、经济的快速发展，建筑不仅仅为是他原有的基本功能，现已然成为人们资产的度量衡，金融界的灵魂主宰。

随着人们对生活环境的安全性、高效性、舒适性有了更高的要求，建筑作为我们身心的居所，在功能方面取得了长足的进步。

如果说水电工程给建筑注入了血液与心灵窗口，那建筑智能化就赋予了建筑灵魂，让它变得有了活力，思考力，执行力！成为了我们生活中最钟情的朋友，最忠实的伙伴。

建筑智能化和智能化建筑是人类的需求，是时代使命！阿门智能建筑科技有限公司以建设最人性化的建筑，生产建筑灵魂产品实现人居对话的时代使命为己任！教师是人类灵魂的工程师，智能化公司是建筑灵魂的工程师！智能化建筑是通过利用现代网络通信技术、计算机技术、自动控制技术、IC 卡技术、通过有效的传输与链接，建立一个有住宅小区综合业务管理中心和安防系统、信息服务系统、物业管理系统以及家居智能化组成的小区服务和集成管理系统，使小区与每个家庭能达到安全、舒适、便利和温馨的生活环境。

而今能与这一切信息交流沟通的首当其冲就是阿门智能生产的楼宇对讲&智能家居一体机，我们称之为：“人居对话机”英文：“PDH (Pepole Dialogue Home)”。

楼宇对讲只能对讲，智能家居只能控制家电。

现有了PDH，智能手机、平板电脑等移动终端可以自由对话家的一切，与家的一切对话及操控，真正做到“我的地盘我做主”！PDH作为楼宇对讲&智能家居终结者，开启了建筑智能化时代新章程，吹响了建筑智能化时代前进的号角！。

结合楼宇对讲、智能家居的发展历程，PDH的诞生是历史前进的必然产物！二、楼宇对讲的发展历程楼宇对讲技术发展历经了四个阶段。

虽然，智能化小区的建设在我国起步比较晚，但发展日新月异。

尊敬的用户：感谢您选用佳乐系列楼宇可视对讲电控智能系统。

本套NS-A5楼宇可视对讲电控智能系统由单元门口机、室内机、层间分配器、不间断电源、单元隔离器、管理机以及报警器、IC卡等选配件构成。

按照智能电器设计施工规范，系统连接一般已由专业公司安装完毕，直接用户无须涉及安装和布线内容，若需了解系统结构组成、技术参数、施工安装、连接线路等资料请向物业管理公司查询并参阅NS-A5楼宇可视对讲电控智能系统安装使用说明书。

本手册只介绍系统用户部分的使用方法，请您在使用前仔细阅读本手册。

同时提醒您：室内机是系统组成部分，任何拆装、移动可能使系统发生故障。

需拆装或移动时请与安装公司或物业管理公司联系处理。

注：本手册命令格式中的“+”是 “紧接着输入”的意思，而非实际符号“+”。

本手册机型、功能、使用方法可能发生改变，请留意随册的附加说明。

一、 概述室内机是佳乐楼宇可视对讲电控智能系统用户的终端设备，根据系统配置的功能智能型室内机具有可视对讲、锁控、监视、呼叫管理员、紧急求助、安防报警、保安巡更打卡、门禁刷卡、小区短信接收、住户短信互发、社区服务定单确认等功能。

佳乐可视对讲电控智能系统室内机以微控制器芯片为核心，静态功耗低智能化程度高，自带看门狗电路能确保系统长期稳定运行；显示屏采用高清晰度的扁平黑白显示器或彩色液晶纯平显示器，能实现高品质的图像再现。

室内机具有G51、G52、G53多种款式和功能供选择，其外观造型美观大方，风格简约时尚，能满足不同的家居要求。

二、 机型及技术参数连接线说明：五芯线系门前铃接线，棕色线为视频，红色线为音频，橙色线为电源负极，黄色线为电源正极，绿色线为开锁控制。

六芯线系室内机总线，棕色线为S1（地线），红色线为S2（音频），橙色线为S3（信号），黄色线为S4（18V），绿色线为A（视频），蓝色线为B（视频地）。

八芯线系室内机5-8报警防区接线，棕色和红色线为防区5，橙色和黄色线为防区6，绿色和蓝色线为防区7，灰色紫色线为防区8。

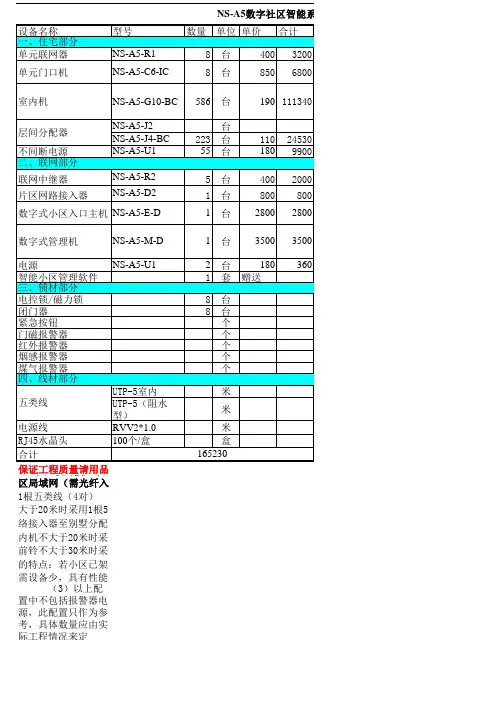

NS-A5数字社区智能系统配置报价单线材要求：（注：为保证工程质量请用品牌优质线缆及终端配件）小区联网接入小区局域网（需光纤入楼栋）单元主干线采用1根五类线（4对）+RVV2*1.0（电源线）单元内入户线不大于20米时采用1根5类线，大于20米时需增加RVV2*1.0（电源线）别墅区从别墅网络接入器至别墅分配器采用1根5类线别墅分配器至室内机不大于20米时采用1根5类线，大于20米时需增加RVV2*1.0（电源线）别墅分配器至门前铃不大于30米时采用1根5类线，大于30米时需增加RVV2*1.0（电源线）备注： （1）本系统的特点：若小区已架设局域网则本系统联网直接接入（2）项目所需设备少，具有性能稳定，线材简单，施工方便的优点，大大降低了施工成本 （3）以上配置中不包括报警器电源，此配置只作为参考，具体数件）加RVV2*1.0（电源线）米时需增加RVV2*1.0（电源线）米时需增加RVV2*1.0（电源线）网直接接入方便的优点，大大降低了施工成本具体数量应由实际工程情况来定能系统配置报价单每单元配一台单元数加副机数每户一台，有并机时另计每层不多于二户时每层一台每层三或四户时每层一台，每层多于四户时按二、四分支搭配默认不含报警器及电磁锁负载。

普通可视不多于16户，触摸屏不多于8户按需要数量，围墙门入口有要求时，最多32台按需要数量，多处管理时数量增加，最多32台按入口机和管理机数量之和按门口机按门口机按需要数量按需要数量按需要数量按需要数量按需要数量过室外部分的五类线一般为单元主干部分或电源增加部分，若方案中入户大于20米需另加一般为室内机总数量的3倍。

若准确算法需根据每台设备接口核算。

家乐福楼宇对讲调试方法本系统主要通过下表计算得出解码器的内码编排,然后通过设定解码器地址码(权值),算出该解码器第一个端口的内码值,就可以算出该解码器其她端口的内码值。

然后通过单元门主机输入密码(##825836914)找到该内码值对其设定一个四位数的房号,这样该解码器端口所连接的室内分机分房号就就是刚设定的房号,为此,单元门主机在呼叫时就能找到该分机并完成呼叫。

步骤一、设置内码先将解码器按照下表算出其端口的内码值:小区报警分机普通内码值速查表解码器端口内码值的确定与编制方法具体步骤为:解码器IC编码属于二进制编码,根据二进制公式64A+32B+16C+8D+4E+2F+1G计算可得出解码器所编的地址码,该地址码我们称为权值,在将所得的权值乘以4,计算出的数字就就是解码器US1端口接口的内码,而US2、US3、US4分别为US1+1、US1+2、US1+3、例一、解码器的“F”相对应的IC脚挑起或对应的线断开,IC的编码为0000010,则该权值为2,在乘以4等于8,则为该解码器US1的内码,而US2、US3、US4分别为9、10、11、(注:不够三位的内码,则在前面加0,则为009、010、011)。

例二、解码器的“BG”相对应的IC脚挑起或对应的线断开,IC的编码为0100001,则该权值为33,在乘以4等于132,则为该解码器US1的内码,而US2、US3、US4分别为133、134、135。

注意:在同一个单元门口主机上,不同内码不能设置相同的房号,内码值范围000～500、总上所诉,计算寻找解码器的内码值,在单元门主机上设置房号等操作,其实就就是找到该内码值就是哪个解码器的第几个端口,在门口主机上找到对应的内码值。

把这个内码值的端口所连接的室内分机的房号输进去。

步骤二、设置房号1、单元门口主机通电后,在门口主机上输入密码“##825836914”,显示屏幕上显示( 000)对应分机的内码值,此时可以直接在主机键盘上输入对应端口的内码值(三位数),也可以点击“8”键,将逐一递减内码号的搜寻,或点击“9”键,将逐一递增内码号的搜寻(“000”为本机初始内码值)。

尊敬的用户：感谢您选用佳乐系列楼寓可视对讲电控智能系统。

楼寓可视对讲电控智能系统是指安装在住宅小区、别墅、单元楼、写字楼等建筑或建筑群，给住户提供图像和声音以识别来访客人，并控制门锁开启，同时在遇到紧急情况可自动或人工向管理中心发送求助、求援信号的设备。

本套DH-1000A楼寓可视对讲电控智能系统包括单元门口机、室内机、层间分配器、不间断电源、单元隔离器、管理机、入口机、系统总线以及报警器、IC/ID卡、遥控器选配件等。

本手册将介绍DH-1000A楼寓可视对讲电控智能系统的设计安装使用方法，请您在安装使用前仔细阅读本手册；系统安装调试完毕，请将本手册收藏好，以备日后参考。

楼寓可视对讲电控智能系统工程的设计安装，可参照《楼寓对讲系统及电控防盗门通用技术条件》GA/T72-2005等国家或部委相关设计标准并依下述步骤进行：◆首先应详细了解楼寓可视对讲电控智能系统中有关器材包括连接导线的性能规格、功能及安装方式；◆其次根据住户功能要求结合建筑或建筑群的实际情况进行选型配置，构架系统组成；◆对建筑或建筑群的布局及电气环境进行勘查评估，根据安装条件对配置及管线布局进行适当调整；◆根据设备的安装调试说明并参照《安全防范工程技术规范》GB 50348-2004、《建筑智能化系统工程实施与验收规范》DB32/366-1999、《电气装置安装工程电缆线路施工及验收规范》GB50174-92等相关工程标准组织施工安装调试。

应注意系统试运行及维护，建立完整的工程施工文档，实施质量控制。

大量的工程实践证明，管线布局、线材品质和施工质量对楼寓可视对讲效果影响很大。

施工中应高度重视布线的品质，良好的布线将极大减少系统调试和售后维护成本。

JIALE 佳乐(佳乐商标)商标为泉州佳乐电器有限公司所有。

版权所有，未经书面许可不得以任何形式转载、改编、翻译。

版本编号：JL20060123-V2目录1、功能概述2、设备机型及技术参数3、系统组成方案及布线4、设备接线端子及接线工艺要求5、设备安装与注意事项6、系统调试及系统设置说明7、物业管理功能操作说明8、中心管理机操作说明9、小区安防及短信管理软件安装及操作10、住户使用操作说明11、调试常见问题及解决12、附录A 佳乐DH-1000A可视对讲系统主要设备简明表附录B 佳乐DH-1000A室内机标准型、智能型和直通型功能对比附录C 佳乐DH-1000A可视对讲系统线材型号及电源配置附录D 佳乐DH-1000A可视对讲系统典型接线图附录E 单元型小区联网方案（单入口、单中心、单片区）附录F 单元型小区联网方案（单入口、单中心、单片区、小区短信）附录G 单元型小区联网方案（单入口、单中心、多片区）附录H 单元型小区联网方案（多入口、单中心、多片区）附录I 单元型小区联网方案（多入口、多中心、多片区）附录J 别墅型小区联网方案（多入口、单中心、多片区）附录K 大楼型或别墅型小区联网方案（单入口、单中心、多片区）附录L 大楼型或别墅型小区联网方案（单入口、单中心、多片区、小区短信）一、功能概述本套DH-1000A可视对讲系统根据功能要求和系统的配置可实现门口机与室内机、门口机与管理机的可视对讲开启门锁功能；管理机与室内机、室内机与管理机之间的语音对讲功能；小区入口机与管理机、小区入口机与室内机之间的可视对讲开启门锁功能；住户门前铃与室内机之间的门铃呼叫或可视对讲等功能；还可实现同门口机的室内机互呼对讲以及室内机与同号码并机分机的内部呼叫对讲等功能；具有可视对讲、室内机监视门口机功能、室内机监视前铃功能、门口机密码开锁功能；可选择安保型室内机实现安保防盗报警，管理中心将实时弹出电子地图菜单显示报警种类、时间、地点及住户信息；可增配读卡器实现“一卡通”开启门锁和在线巡更打卡功能；可扩展信息设备发布用于社区管理的信息通知，实现图象信息的抓拍和传送；提供门口机防拆检测或大门关闭状态检测接口。

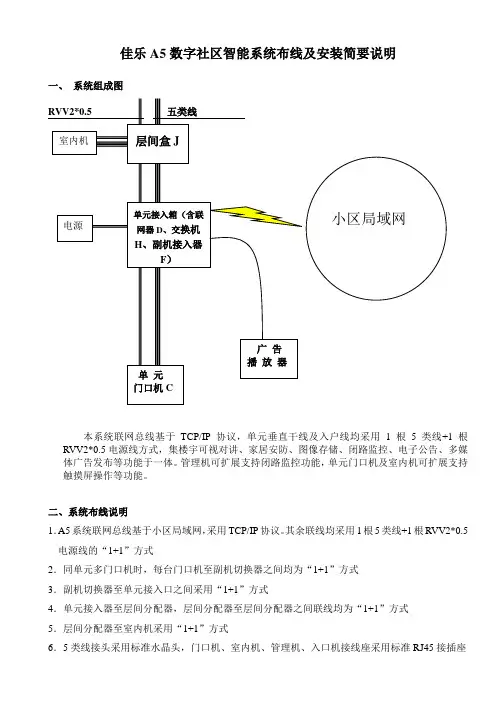

佳乐A5数字社区智能系统布线及安装简要说明一、系统组成图本系统联网总线基于TCP/IP协议，单元垂直干线及入户线均采用1根5类线+1根RVV2*0.5电源线方式，集楼宇可视对讲、家居安防、图像存储、闭路监控、电子公告、多媒体广告发布等功能于一体。

管理机可扩展支持闭路监控功能，单元门口机及室内机可扩展支持触摸屏操作等功能。

二、系统布线说明1．A5系统联网总线基于小区局域网，采用TCP/IP协议。

其余联线均采用1根5类线+1根RVV2*0.5电源线的“1+1”方式2．同单元多门口机时，每台门口机至副机切换器之间均为“1+1”方式3．副机切换器至单元接入口之间采用“1+1”方式4．单元接入器至层间分配器，层间分配器至层间分配器之间联线均为“1+1”方式5．层间分配器至室内机采用“1+1”方式6．5类线接头采用标准水晶头，门口机、室内机、管理机、入口机接线座采用标准RJ45接插座7．5类线出线口需留出15CM以上的余量以供日后施工时接入水晶头8．垂直干线中的5类线需在每层留出0.5M的余量，以供日后施工时接入水晶头并联入分配器9．管理机及小区入口主机直接通过五类线接入小区局域网，并配置单独电源供电10．门口机或入口机至电控锁采用RVV2*1.0，若接电磁锁需考虑锁具的供电电源及线路三、设备安装说明1．管理机可直接置于消控中心控制台，也可嵌入式安装。

安装处需引入小区局域网一个节点2．小区入口主机利用专用预埋盒嵌入安装于小区围墙处，需考虑防水、防尘。

安装处需引入小区局域网一个节点3．单元门口机利用专用预埋盒嵌入安装于单元入口墙壁或单元门上，需考虑防水、防尘，并充分考虑施工时接入水晶头的空间4．单元接入箱置于单元弱电井或总线箱内预埋安装，每个单元接入箱安装处需引入小区局域网一个节点，安装时需充分考虑安装空间的大小5．层间分配器预埋安装于每层过线箱或弱电井内，当每层不多于四户时只需配置一台，当多于四户时采用四分支和二分支分配器搭配安装，并考虑过线箱的尺寸大小6．室内机出线口预埋86盒，利用专用挂板壁挂式安装四、安装注意事项●系统应由专业人员并严格按照规范进行安装。

智慧社区与智能小区之区别移动互联网和物联网技术支撑下的“智慧社区”由哪些关键业务模块构成？它与传统的“智能小区”有哪些本质上的区别呢？智慧社区系统构成由于“智慧社区”的概念还并未统一，国家关于智慧社区的建设标准目前也还在制定中，因此，当前阶段并没有明确的要求指出一个完善的“智慧社区”应包含哪些系统。

不过，一般认为智慧社区应该包含智慧物业、智慧社区服务、智慧商圈、智慧家居等基本业务模块。

而从系统的技术构成来说，则包含基础的社区智能化设备、中心设备平台管理系统、社区云平台、社区应用系统。

大华丁佳介绍，大华股份参与了“智慧社区”国家标准的编制工作，与国内众多行业专家一起研究智慧社区建设指南、建设标准和验收标准，并尝试与地方政府合作进行智慧社区样板工程建设探索。

根据前期研究，他认为相对完善的智慧社区一般包含以下四大块内容和应用：1）智慧物业管理：针对智慧化社区特点，集成物业管理的相关系统，例如：停车场管理、监控管理、门禁系统、智能消费、电梯管理、保安巡逻、远程抄表，自动喷淋等相关社区物业的智能化管理，实现社区各独立应用子系统的融合，进行集中运营管理；2）智慧社区服务（智慧政务）：以政府类社区公共服务为对象，集成民政、社保、卫生等相关政务系统，实现社区政务服务模式创新；3）智慧商圈服务：以居民生活需求为导向，充分发挥“互联网+”思维，整合商业服务资源，打造O2O商圈服务平台；4）智慧家居：智慧家居是以住宅为平台，兼备建筑、网络通信、信息家电、设备自动化，集系统、结构、服务、管理为一体的高效、舒适、安全、便利、环保的居住环境。

可见，智慧社区涵盖业务管理、社区服务、智能家居、社区消费等方方面面，是一个复杂的多层次并涉及与社区生活相关的多个业务部门和服务部门的智慧化大系统。

但据悉，目前很多由互联网企业倡导建设的“智慧社区”项目都还不是很完善，有些企业提供的智慧社区服务仍然是是以社区服务类的软件服务为主，主要立足在商圈消费服务、社区基本民生服务等等，而没有将智能安防、智能家居等硬件设备整合进去。

中国驰名商标中国楼宇智能化品牌企业中国十大智能建筑品牌楼宇对讲系统方案与报价（正本）泉州佳乐电器有限公司日期：2010年9月8日目录第一部分综述 (3)1. 概述 (3)2.方案设计依据 (7)3.方案设计原则 (8)第二部分技术方案 (9)1.系统综述及总体结构框图 (9)2.系统实现功能描述 (10)3.系统优势及附加值功能 (13)4.系统设计 (28)5.主要设备技术参数、性能指标及功能 (16)6.小区智能管理软件 (31)佳乐A5数字社区智能楼宇对讲系统方案第一部分综述概述随着社会科技的进步和经济的迅猛发展，住宅社区在满足场所和空间要求的同时，居住安全、信息互动、人文与科技共融共生的智能化社区时代已经到来。

智能化社区是建筑艺术、生活理念与信息科技的完美结合。

它把现代科技融入社区的自然环境和人文环境中，为住户提供了一种安全、舒适、方便、快捷和开放的信息化生活空间，并依托先进的科学技术，实现小区物业管理和运行的高效、互动和快捷。

智能楼宇可视对讲系统是智能化社区安防子系统的重要组成部分，它满足访客的可视对讲锁控、住户紧急报警、盗情灾情报警、门禁管理、信息发布等安全要求，对社区安全管理起者至关重要的作用。

NS-A5系统定位于高端数字社区智能系统，用较低的成本增量建造有别与传统普通可视门铃的高端数字社区系统，让高档楼盘的价值得以体现提升，它的出现预示着后可视门铃时代的到来。

本系统将小区住宅楼、单元门、住户联成一个整体的智能网络，实现楼宇可视对讲、门禁锁控、访客彩色（黑白）图像存储、信息发布、彩像发布、社区公告、多媒体广告、巡更打卡、住户有线和无线防区报警、紧急求助等物业管理功能，为小区的安全防范、物业管理提供了一套完整的解决方案。

本设计方案采用的乐信数字社区智能系统由国内优秀的可视对讲制造商泉州佳乐电器有限公司提供。

佳乐电器成立于1992年，是福建省高新技术企业，也是政府认定的专利试点企业和可视门铃行业技术中心。

楼宇对讲系统方案楼宇对讲系统是一种用于建筑物或大型公共场所的通信系统，它提供了一种有效的沟通工具，可以在建筑物的不同区域之间进行语音通信，并具有广播和紧急呼叫功能。

在现代社会中，楼宇对讲系统已广泛应用于办公楼、住宅楼、商场、医院、学校等各种场所，为人们提供了更高效、安全和便利的通信方式。

1.系统设计：楼宇对讲系统的设计需要根据建筑物的具体情况和使用需求来确定。

设计方案应该考虑到建筑物的结构、面积、楼层数量、使用功能等因素，并结合用户的实际需求进行设计。

同时，还应该考虑到系统的可靠性、扩展性和维护性。

2.设备选择：楼宇对讲系统的设备包括主机、分机、话筒、扩音喇叭等。

在选择设备时，应根据建筑物的规模和使用需求来确定设备的数量和型号。

设备的选择应考虑到其音质、音量、功耗、信号传输距离等因素，并选择具有良好性能和质量保证的品牌产品。

3.线路布线：楼宇对讲系统的线路布线需要考虑到建筑物的结构和使用需求。

对于小型建筑物，可以选择使用同轴电缆进行布线，对于大型建筑物，则需要使用光纤等高速传输线缆。

线路布线应避免与其他电力线和干扰源靠近，以确保通信质量和稳定性。

4.功能设置：楼宇对讲系统的功能设置包括通话、广播和紧急呼叫等功能。

通话功能可以实现不同区域之间的语音通信，使人们可以方便地交流和沟通。

广播功能可以向整个建筑物或特定区域传递语音信息，例如通知、紧急广播等。

紧急呼叫功能可以在紧急情况下快速呼叫帮助，并实现紧急广播功能。

5.系统管理：楼宇对讲系统的管理功能可以通过管理员控制台来实现。

管理员可以对系统进行设置、维护和监控，如添加或删除用户、设置通信权限、监控通信质量等。

此外，管理员还可以对系统进行故障排除和维修，以确保系统的正常运行和稳定性。

综上所述，楼宇对讲系统方案应根据建筑物的具体情况和使用需求进行设计，选择适合的设备并进行线路布线。

同时，还需要设置相应的功能和管理功能，以确保系统的高效、稳定和安全运行。

佳乐A5数字社区智能楼宇对讲系统1 概述随着社会科技的进步和经济的迅猛发展，住宅社区在满足场所和空间要求的同时，居住安全、信息互动、人文与科技共融共生的智能化社区时代已经到来。

智能化社区是建筑艺术、生活理念与信息科技的完美结合。

它把现代科技融入社区的自然环境和人文环境中，为住户提供了一种安全、舒适、方便、快捷和开放的信息化生活空间，并依托先进的科学技术，实现小区物业管理和运行的高效、互动和快捷。

智能楼宇可视对讲系统是智能化社区安防子系统的重要组成部分，它主要满足访客的可视对讲锁控、住户紧急报警、盗情灾情报警、门禁管理、信息发布等安全要求，对社区安全管理起着至关重要的作用。

NS-A5系统定位于高端数字社区智能系统，用较低的成本增量建造有别与传统普通可视门铃的高端数字社区系统，让高档楼盘的价值得以体现提升，它的出现预示着后可视门铃时代的到来。

本系统将小区住宅楼、单元门、住户联成一个整体的智能网络，实现楼宇可视对讲、门禁锁控、访客彩色（黑白）图像存储、信息发布、彩像发布、社区公告、多媒体广告、巡更打卡、住户有线和无线防区报警、紧急求助等物业管理功能，为小区的安全防范、物业管理提供了一套完整的解决方案。

本设计方案采用的乐信数字社区智能系统由国内优秀的可视对讲制造商泉州佳乐电器有限公司提供。

佳乐电器成立于1992年，是福建省高新技术企业，也是政府认定的专利试点企业和可视门铃行业技术中心。

佳乐电器是业界第一家通过ISO9001质量体系、ISO14001环境管理系统和SAS18001职业健康安全管理体系三证合一的企业。

公司始终致力于安防智能电器的研发、制造、销售和服务，历经16年发展，目前已经是国内最具生产规模专业厂家之一，在福建泉州拥有2万多平方米的现代化生产基地。

公司主要产品涵盖了可视对讲、智能家居、数字社区、停车管理、三表远抄等系统，尤其以可视对讲、智能家居和数字社区著称。

通过几年的努力，佳乐电器在业界获得了业界的认可：1992年制定福建省第一个对讲产品标准1993与省建筑设计院制定福建省楼宇可视对讲系统建筑设计标准1994年提出“终端隔离，部件标准”理念，使产品标准化和商品化1996-1997年，佳乐可视对讲门铃被省内外众多的政府大型安居小区选用1997年开发出国内第一套安保型可视对讲门铃系统2000年国内第一家将短信与可视系统功能整合的短信型可视对讲系统生产2001年止，佳乐已申请十多项可视门铃技术国际和中国专利，奠定在行业技术领先地位2000-2004年，跻身中国十大可视门铃制造商行业2000-2004年，佳乐产品被众多中国品牌房地产商采用2003年荣获中国安防产品楼宇对讲类知名品牌2003-2004年连续两年荣获“中国优秀楼宇智能化企业中国20强”2005年荣获“中国安防产品楼宇对讲类杰出民族品牌”2006年佳乐彩像可视门铃诞生，出色的访客彩色图像存储、彩信图片发布、简单的配置和较好的成本优势，奠定彩像可视门铃领军地位2007年佳乐蓝调超薄系列产品上市，最薄机身仅厚19MM；业内首款猫眼门铃也同步上市2007年底，定位于高端的A5数字社区智能系统上市，用较低的成本增量建造有别与传统普通可视门铃的高端数字社区系统，让高档楼盘的价值得以体现提升16年来佳乐电器参与了许多著名楼盘的智能化建设。

anbaole楼宇对讲说明书本企业的楼字对讲系统是由楼栋主机、用户分机、管理中心电脑以及其他协助器材共同组成。

其采用TCPIP协议通过阿线和光纤与局城阿进行连结，并通过小区局城阿进行联网，可能性高、易于隔绝，并大大降低了布线成本：数字化音/视频信号传输抗扰乱能力强，可有效减少中间设施，其相对模报信号传输具有更大的优势：楼外多通道，可多路通道同时使用，互不影响。

楼宇对讲系统分机以其精妙的外观造型、实用的功能理念，必将成为智能小区生活中最为亮丽的一道景色线。

分机特点：1、适合于大型社区型。

2、可呼喊管理中心并直接通话;可紧急报警到管理中心。

3、可呼喊局域网内其他住户并对讲。

4、呼喊电梯功能。

5、住户托管。

6、支持语音、图片、短信等信息的查阅。

7、中\英文语言选择。

8、支持远程升级。

能操作，通电30秒分机正常启动。

显示屏：由显示能够看见分机共有呼味、监督、图文、在家、服务、家居、设置和帮助等8个功能选项，点选相应功能选项图标，即可执行下一步操作。

点击可封闭显示屏，慕示屏在无操作的180防之后进入特机状态。

一、分机设置：分机在连结好后，必须先设没置好各功能参数，然后才能正常使用。

设置项包括改正分机、设定分机网络设置、更改分机房间号、防区设定等功能。

点选“设置”图标，显示屏显示：密码：改正分机密码点击“密码”图标，翻开密码界面：按提示先输，入旧密码(住户第一次使用可输入8位分机初始常码“8”)，并以井号键确认。

若密码输入错误，则显示屏会提示输入密码错误，点击“确定”可从头输入旧密码，物一以用明越到主集制。

在阳害明输入正确的情说下期自动派话新者卿缴入“返回”可返回上级菜单。

注;请记住新密码，并不得泄露。

住户遗忘密码可通过管理处将其恢复成初始密密码“8888888”安防：对防区进行启用和禁用：对防区进行布防和撤防。

在主界面下边的两排小灯为防区指示灯，黑色表示防区未启用：绿色表示防区未布防;黄色表示防区已布防;红色表示防区报警。

楼宇可视对讲系统解决方案1.前言随着人民生活水平的提高，人们对智能小区的要求也提高了。

从城市、小区环境规划来看，为了提供小区住户一个开放、自然的空间，创造一个整体“安全、方便、文明”小区，建立一套行之有效的楼宇数码联网可视对讲系统更是十分必要；目前房地产市场竟争日益激烈，如何提高房屋的附加值，增加房屋的卖点亦是房产商关注的重点；在提高物业管理水平和维护社会安定起到重大的作用。

楼宇对讲系统是当今小区普遍应用的管理手段之一。

它能够在第一时间以图像、声音形式告知管理和保安人员现场所发生的任何情况，以及业主与访客之间进行沟通，从而有效地做出快速反应。

对于社区的安全与管理提供了极大方便。

在考虑小区安全与物业管理中引进楼宇对讲系统，用完备的现代化管理手段和设备，可实现综合管理的目标。

我们根据要求在系统的设计中，力求系统的先进性，可靠性，实用性和扩展性。

同时体现了如下原则：1、可行性和适应性系统要保证技术上的可行性和适应性。

2、实用性和经济性系统建设应始终贯彻面向应用，注重实效方针，坚持实用、经济的原则。

3、先进性和成熟性系统设计既要采用先进的技术的概念、技术和方法，又要注意结构、设备、工具相对成熟。

能反映当今的技术先进水平，而且具有发展潜力。

4、开放性和标准性系统功能不断扩展的需求，必须追求系统的开放性和标准性。

5、可靠性和稳定性考虑技术先进的同时，还应从设备性能技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性。

6、可扩展性和易维护性为了适应系统变化的要求，必须充分考虑以最简单的方法，最低的投入，实现系统的维护和扩展。

2.系统设计依据小区楼宇对讲系统的主要设计性能要求；楼宇对讲系统用户和控制中心要求；开发公司提供图纸、资料；公共安全行业标准及公安部对安全防范工程管理要求；★GA28-92,1992-01-01有关场所风险等级和安全防护级别的规定；★GA/T269-2001中华人民共和国公共安全行业标准可视对讲系统标准。

楼宇对讲验收报告1. 引言本文是对楼宇对讲系统的验收报告，旨在总结和评估该系统的功能和性能。

楼宇对讲系统是一种在大型建筑物和小区内用于通信和控制的设备，通过音频和视频传输，实现住户和访客之间的沟通和门禁控制。

本报告将介绍验收的背景和目的，并对楼宇对讲系统的安装和功能进行评估。

2. 验收背景和目的楼宇对讲系统的安装和验收是为了确保系统能够满足用户的需求并正常运行。

验收的目的是验证系统的功能和性能是否符合合同规定的要求，并提供一个基于实际结果的评估。

验收的过程包括对系统进行测试、评估和验证，以确保其达到预期的质量标准。

3. 验收过程3.1 设备安装首先，我们对楼宇对讲系统的设备进行了安装，包括室内和室外的对讲终端、摄像头、控制主机等。

安装过程中，我们根据安装手册进行了正确的布线和连接，并确保设备能够正常运行。

3.2 功能测试在安装完成后，我们对楼宇对讲系统的各项功能进行了测试。

测试内容包括以下几个方面：•语音通信功能：我们测试了住户和访客之间的语音通信功能，确保声音传输清晰、稳定，并且能够双向通信。

•视频监控功能：我们测试了楼宇对讲系统的视频监控功能，确保摄像头能够正常工作，图像清晰可见，并且能够实时传输视频数据。

•门禁控制功能：我们测试了楼宇对讲系统的门禁控制功能，包括对门禁开关的控制和访客身份验证等。

通过测试，我们确认系统能够精确地控制门禁，同时保障安全性。

•报警功能：我们测试了楼宇对讲系统的报警功能，包括对异常事件的监测和报警。

通过测试，我们确认系统能够及时发出警报，并提供相应的报警信息。

3.3 性能评估除了功能测试，我们还对楼宇对讲系统的性能进行了评估。

评估的内容主要包括以下几个方面：•系统的稳定性：我们对系统的稳定性进行了测试，包括在长时间使用和高负载情况下的稳定性。

通过测试，我们确认系统能够持续运行且不出现明显的性能问题。

•用户体验：我们邀请了部分住户和访客参与测试，收集他们对系统使用体验的反馈。

A5系统简易设置操作说明➢单元主门口机地址设置：在单元主门口机上电10分钟内，面板键盘上依次输入“1#0595#”+“楼栋号”+“单元号”+“#”；可设置或更改此主门口机相应的楼栋号及单元号。

（注：“楼栋号”选择范为01~99；“单元号”选择范围为1~9。

）➢单元副门口机地址设置：在单元副门口机上电10分钟内，面板键盘上依次输入“1#0595#”+“楼栋号”+“0”+“副机号”+“#”；可设置或更改此副门口机相应的副机号。

（注：“楼栋号”选择范为01~99；“副机号”选择范围为2~9。

）➢小区围墙机地址设置：在小区围墙机上电10分钟内，面板键盘上依次输入“1#0595#”+“小区入口号”+“#”；可设置或更改此小区围墙机相应的入口号。

（注：“小区入口号”选择范围为1~9。

）➢室内机地址设置：①在单元门口机上依次输入“2＃2110999＃”，门口机显示“CCFF”进入室内机地址编码状态；②室内机按“M”键，可与门口机进行通话，门口机显示此室内机旧的地址号后显示“. . . .”；③在门口机上输入所要编入的“室内机地址号”＋“＃”，室内机听到“吡吡”声，在5秒内再按室内机的“M”键；⑤室内机按免提键或者挂机后，室内机地址设置完成，室内机退出编程状态；⑥门口机上按“*”键，门口机退出室内机地址设置状态。

（注：“室内机地址号”编码为“楼层号”+“房间号”，“楼层号”选择范为1~99；“房间号”选择范为01~99；另外，带数字键盘的智能型室内分机，可以在键盘上输入“*2110999#”+“室内机地址号”+“#”，设置或更改此室内机地址号。

）➢单元门口机门岗密码开锁：在单元门口机上依次输入“3#”+“6位门岗密码”+“#”。

➢单元门口机门岗密码更改：在单元门口机上依次输入“0#”+“6位旧门岗密码”+“#”+“6位新门岗密码”+“#”。

➢单元门口机开启用户密码开锁功能：在单元门口机上依次输入“5#”+“房间号”+“#”+“6位门岗密码”+“#”。

佳乐室内机说明书可视对讲机：顾名思义，就是能够直接进行视频的对讲机。

它不同于移动电话会根据通话时间去计费；许多人会选择可视对讲机，因为它与移动电话相比，会更经济实用。

工作原理：发射部分：它的压控振荡器和锁相环会产生射频载波信号发射出去，然后经过缓冲激励放大，就会产生一定的射频功率，再经过天线低通滤波器，抑制谐波成分，就能够通过天线发射出去了。

接收部分：它会让从天线输入的信号经过收发转换电路进行射频放大，然后会进入混频，将合成电路的第一混频器生成第一中频信号。

第一中频信号会通过晶体滤波器来消除邻道的杂波信号。

最后音频信号通过放大，进入音量控制电路放大，然后会驱动扬声器，得到大家所需要的信息。

可视对讲机的安装：可视对讲可分为门口机，室内机，门口机也就是大部分小区别墅门前的可视对讲门铃；室内机是指安装在户内，可以在室内进行监视、遥控开锁、两方通话等功能。

门口机的安装方法：先在单元门上开一个合适的安装孔，四周封好，为了防止他人蓄意破坏，可以另外定做一个铁盒，铁盒四周翻边，固定于铁门的安装孔内，最后把可视对讲机安装在里面就行了。

室内机的安装方法：先在安装室内可视对讲机的安装位置上固定一个86盒，然后将数据线和视频线拉进去；做好通信数据线和电源线的插头；连接好之后将室内机放在86盒子里，从上到下，注意要卡到位。

可视对讲机的使用方法：佳乐可视对讲机怎么使用（佳乐可视对讲机安装及使用方法）门口机的使用：1、先输入住户所在的楼层和房号，如果分机存在，那么主机会出现铃声，相应的得分机会出现振铃声；分机摘机之后，铃声就会停止，双方可以进行视频通话。

2、密码开锁：先按“#”键，接着再输入四位密码，就可以打开门锁了。

3、IC卡开锁，将IC卡靠近对讲机的感应器，等待三秒就行。

室内机的使用：1、用户听到铃声的同时可以通过对讲机看到访客的图像，拿下对讲机可进行视频通话，按开锁即可打开门锁。

2、按“监视”键的话，对讲机可持续监视门口外的情况，再按一次则关闭。

福州松佳楼宇对讲系统软件使用说明◆目录第一部分系统特点1-1TCP/IP 联网特点 (01)1-2 功能 (01)1-3 方框图及配置 (01)1-4 联网对讲系统调式流程 (02)第二部分本地IP地址的设置及网络状态说明2-1 设备出厂的IP及MAC地址 (02)2-2 电脑IP设置 (02)2-3 网络状态说明 (02)2-4 本地电脑IP确认 (04)第三部分设备初始化操作3-1 样例说明 (05)3-2 生成列表 (05)3-3 写管理主机 (07)3-4 分配列表到设备 (08)第四部分设备设置4-1新增设备 (09)4-2 设备属性 (09)4-3 删除设备 (10)4-4 扫描时间 (10)4-5 设置设备参数 (11)4-6 视频路由配置 (11)4-7 写联控信息 (13)4-8 设备分类及显示方法 (13)4-9 报警设置 (13)第五部分松佳安防管理系统5-1 添加及删除用户卡 (13)5-2 用户卡的管理 (15)5-3 查询分析 (16)第六部分常见问题解答6-1 网络问题 (17)6-2 图像问题 (18)6-3 声音问题 (19)6-4 门禁问题 (20)第一部分TCP/IP协议联网楼宇对讲系统1-1TCP/IP 联网特点1、兼容IEEE 802.3标准，传输速率为10Mbps2、语音采用G.726编码，话音质量好3、视频采用模拟差分传输，节约设备成本4、全双工通讯方式，在发生冲突时自动重发，自动拒绝错误数据包，保证通讯正确畅通5、网络采用星型连接，组网方便6、管理中心可以同时呼叫多个用户，多个梯口或区口机可以同时呼叫管理中心，7、增加一个读卡头即可实现门禁的联网8、联网扩展性好，遵循以太网联网方式，理论上是可以无限扩展9、每个联网控制器均已集成一个交换机（一进2出）1-2功能1、兼容以往的联网系统的所有功能2、数据实时记录，报警信息、呼叫管理中心信息、远程开锁信息、门禁刷卡信息等在中心PC均有记录，记录保存时间30天3、支持门禁巡更功能4、门禁临时卡功能5、支持考勤功能1-3 方框图及配置1、原来的联控替换成TCP/IP 联控2、原来联网系统的路由、干提、干分用交换机替代（一进4出）3、布线要求遵循IEEE 802.3标准，设备之间的距离不得超过150M，超过的必须用交换机中继。
