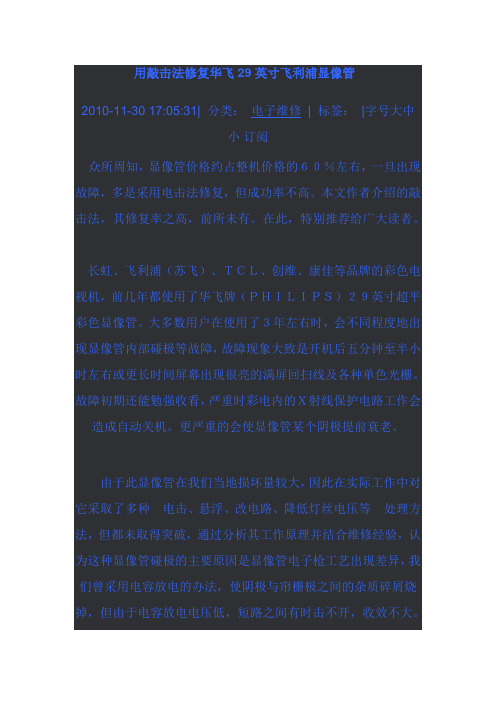

用敲击法修复华飞29英寸飞利浦显像管2010-11-30 17:05:31| 分类：电子维修| 标签：|字号大中小订阅众所周知，显像管价格约占整机价格的６０％左右，一旦出现故障，多是采用电击法修复，但成功率不高。
本文作者介绍的敲击法，其修复率之高，前所未有。
在此，特别推荐给广大读者。
长虹、飞利浦（苏飞）、ＴＣＬ、创维、康佳等品牌的彩色电视机，前几年都使用了华飞牌（ＰＨＩＬＩＰＳ）２９英寸超平彩色显像管。
大多数用户在使用了３年左右时，会不同程度地出现显像管内部碰极等故障，故障现象大致是开机后五分钟至半小时左右或更长时间屏幕出现很亮的满屏回扫线及各种单色光栅。
故障初期还能勉强收看，严重时彩电内的Ｘ射线保护电路工作会造成自动关机。
更严重的会使显像管某个阴极提前衰老。
由于此显像管在我们当地损坏量较大，因此在实际工作中对它采取了多种 电击、悬浮、改电路、降低灯丝电压等 处理方法，但都未取得突破，通过分析其工作原理并结合维修经验，认为这种显像管碰极的主要原因是显像管电子枪工艺出现差异，我们曾采用电容放电的办法，使阴极与帘栅极之间的杂质碎屑烧掉，但由于电容放电电压低，短路之间有时击不开，收效不大。
经过反复实验，总结了一套用橡胶锤子敲击的修理方法，并达到了特别满意的效果，修复率接近１００％。
具体方法是：拆开机壳，将荧光屏朝向桌面（在荧光屏与桌面之间放上棉布或橡胶垫，防止划伤荧光屏），然后开机，调整加速极电压使光栅暗一些，但不至于使Ｘ射线保护起控，此时用橡胶锤敲击显像管的锥体面（石墨层的位置），适当用力敲击，在敲击时屏面不时会出现带回扫线的光栅，继续敲击，直至不再出现回扫线为止，为了根除故障，可多次敲击并加以巩固。
敲击的主要目的是使显像管内造成碰极的杂质脱落，经过这样的处理后，近百只显像管都得到了恢复，跟踪用户调查已使用了一年多时间，再未出现回扫线及自动关机故障，说明此法切实可行，现特整理成稿，奉献给广大的读者。
第四节彩色显像管及附属电路的故障维修
四、彩色显像管故障的判断及维修
显像管的常见故障有衰老、碰极、极间打火、断极和慢性漏气等，现将故障特征及检查方法介绍如下：
1．衰老
彩色显像管的—般寿命可达20 000小时，但经过长时间的使用后毕竟是要逐步老化或损坏的。
（1）老化的原因
慢性漏气、阴极发射能力下降、荧光粉发光效率降低等。
（2）老化的的故障特征
刚开机的一段时间内光栅较暗、图像较淡，若将亮度旋钮调得很大，聚焦变坏。
过一段时间后又可能逐渐正常。
（3）判断老化的方法（指导学生看书，引导学生分析与概述）（4）采取的补救措施
可通过适当提高灯丝电压或降低阴极电压的方法来增加亮度。
灯丝电压可由6.3 V提高到8 V左右。
2．碰极（指导学生看书，引导学生分析与概述）
（1）灯丝与阴极相碰
（2）栅极与阴极相碰
（3）栅极与加速极相碰
3．极间打火
其故障现象是：管内呈现紫红色辉光，可听到“啪、啪”声，荧光屏上出现密集的白条或白点。
对于偶然打火的显像管可采取加强外部电路保护措施的方法来解决，或者设法调整电路元件，适当降低打火电极的电压。
但对于严重打火的显像管，则只能采取换新的办法。
4．断极
彩色显像管的断极通常是由电极引线与管脚或管帽脱开而引起的。
脱开的电极不同，故障现象不同。
断极故障无法维修，但需确诊，然后更换。
5．漏气
最初为真空度不良，管颈内出现紫光；后来出现粉红色辉光，发生严重打火现象；很严重时，灯丝迅速氧化烧断，并有灰白色颗粒沉积在玻璃上。
当出现以上现象时，已无法维修，只能换新。

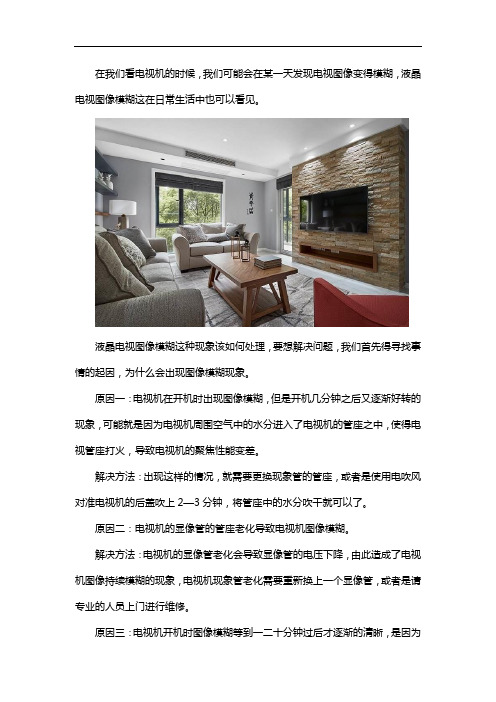

在我们看电视机的时候，我们可能会在某一天发现电视图像变得模糊，液晶电视图像模糊这在日常生活中也可以看见。
液晶电视图像模糊这种现象该如何处理，要想解决问题，我们首先得寻找事情的起因，为什么会出现图像模糊现象。
原因一：电视机在开机时出现图像模糊，但是开机几分钟之后又逐渐好转的现象，可能就是因为电视机周围空气中的水分进入了电视机的管座之中，使得电视管座打火，导致电视机的聚焦性能变差。
解决方法：出现这样的情况，就需要更换现象管的管座，或者是使用电吹风对准电视机的后盖吹上2—3分钟，将管座中的水分吹干就可以了。
原因二：电视机的显像管的管座老化导致电视机图像模糊。
解决方法：电视机的显像管老化会导致显像管的电压下降，由此造成了电视机图像持续模糊的现象，电视机现象管老化需要重新换上一个显像管，或者是请专业的人员上门进行维修。
原因三：电视机开机时图像模糊等到一二十分钟过后才逐渐的清晰，是因为
显像管尾座受潮而导致的，显像管尾座受潮之后会影响现象管的聚焦极，聚焦极电压高电流小，当聚焦极漏电时，会造成电压下降使得显像管不能正常的聚焦。
解决方法：拆下显像管的尾座，可以看到聚焦引线的焊接处有绿色的铜锈，这一现象就能看出是显像管的尾座漏电，这个时候就只能购买新的显像管换上了。
大家在平常的时候要注意对电视机的爱护，注意平常不看的时候要关闭电源，不要待机。
注意对电视机周围的清理，不要存有杂物，注意保持电视上的卫生。
以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

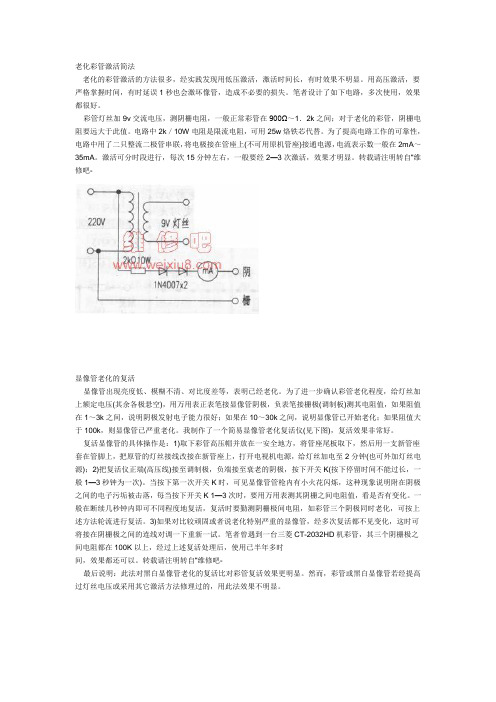

老化彩管激活简法老化的彩管激活的方法很多，经实践发现用低压激活，激活时间长，有时效果不明显。
用高压激活，要严格掌握时间，有时延误1秒也会激坏像管，造成不必要的损失。
笔者设计了如下电路，多次使用，效果都很好。
彩管灯丝加9v交流电压，测阴栅电阻，一般正常彩管在900Ω～1．2k之间；对于老化的彩管，阴栅电阻要远大于此值。
电路中2k／10W电阻是限流电阻，可用25w烙铁芯代替。
为了提高电路工作的可靠性，电路中用了二只整流二极管串联，将电极接在管座上(不可用原机管座)接通电源，电流表示数一般在2mA～35mA。
激活可分时段进行，每次15分钟左右，一般要经2—3次激活，效果才明显。
转载请注明转自“维修吧-显像管老化的复活显像管出现亮度低、模糊不清、对比度差等，表明已经老化。
为了进一步确认彩管老化程度，给灯丝加上额定电压(其余各极悬空)，用万用表正表笔接显像管阴极，负表笔接栅极(调制板)测其电阻值，如果阻值在1～3k之间，说明阴极发射电子能力很好；如果在10～30k之间，说明显像管已开始老化；如果阻值大于100k，则显像管已严重老化。
我制作了一个简易显像管老化复活仪(见下图)，复活效果非常好。
复活显像管的具体操作是：1)取下彩管高压帽并放在一安全地方，将管座尾板取下，然后用一支新管座套在管脚上，把原管的灯丝接线改接在新管座上，打开电视机电源，给灯丝加电至2分钟(也可外加灯丝电源)；2)把复活仪正端(高压线)接至调制极，负端接至衰老的阴极，按下开关K(按下停留时间不能过长，一般1—3秒钟为一次)。
当按下第一次开关K时，可见显像管管枪内有小火花闪烁，这种现象说明附在阴极之间的电子污垢被击落，每当按下开关K 1—3次时，要用万用表测其阴栅之间电阻值，看是否有变化。
一般在断续几秒钟内即可不同程度地复活，复活时要勤测阴栅极间电阻，如彩管三个阴极同时老化，可按上述方法轮流进行复活。
3)如果对比较顽固或者说老化特别严重的显像管，经多次复活都不见变化，这时可将接在阴栅极之间的连线对调一下重新一试。

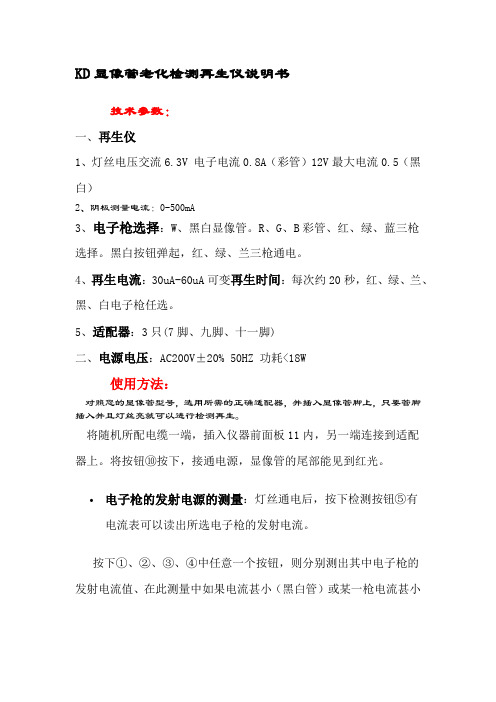

KD显像管老化检测再生仪说明书技术参数：一、再生仪1、灯丝电压交流6.3V 电子电流0.8A（彩管）12V最大电流0.5（黑白）2、阴极测量电流：0-500mA3、电子枪选择：W、黑白显像管。
R、G、B彩管、红、绿、蓝三枪选择。
黑白按钮弹起，红、绿、兰三枪通电。
4、再生电流：30uA-60uA可变再生时间：每次约20秒，红、绿、兰、黑、白电子枪任选。
5、适配器：3只(7脚、九脚、十一脚)二、电源电压：AC200V±20% 50HZ 功耗<18W使用方法：对照您的显像管型号，选用所需的正确适配器，并插入显像管脚上，只要管脚插入并且灯丝亮就可以进行检测再生。
将随机所配电缆一端，插入仪器前面板11内，另一端连接到适配器上。
将按钮⑩按下，接通电源，显像管的尾部能见到红光。
电子枪的发射电源的测量：灯丝通电后，按下检测按钮⑤有电流表可以读出所选电子枪的发射电流。
按下①、②、③、④中任意一个按钮，则分别测出其中电子枪的发射电流值、在此测量中如果电流甚小（黑白管）或某一枪电流甚小（彩管），表明此管或某枪阴极老化严重（小于140uA,属于老化，超过160uA属于正常）。
显像管的再生：（30uA）接通灯丝及阴极之后，抬起钮⑨此时为30uA再生电子表流，此时灯丝电压6.3V，抬起钮⑧，再触动再生按钮⑦指示灯发光，并能听到继电器吸合声，表明再生过程开始，此时电流表有一定数值，并出现一定幅度速左右摆动，每次持续时间不等。
全部再生过程自动有序进行，持续时间约20S，再生过程结束后，指示灯熄灭。
按同样的方法依次变换①、②、③、④中其余按钮，重复上面步骤，即分别对相应的电子枪进行再生处理。
再生过程中可不消除漏电、短路故障。
当抬起按钮⑨即30uA再生后，其发射电流并无明显的增加时，可按下按钮⑨即60uA再生。
（此档可消除阴极与灯丝碰极、指冷管）。
电子枪经检测再生处理后，对比其电子枪，再生前后的发射电流大小，而得知其再生效果。
彩色显像管的维护与故障处理作者：张甲须来源：《农村实用科技信息》2010年第04期一、彩色显像管的维护1、正常使用过程中的维护对于任何一台彩色电视机的屏幕,我们都不应该让那些带有尖刺的或者比较粗糙的东西去碰触它或与它发生摩擦,更不应该人为的去破坏它,因为彩色图像的显示主要是靠电子枪发射出来的电子束高速轰击涂抹在屏幕内壁上的三基色荧光粉使之发光而形成的。
荧光粉会随着发光时间的延长而逐渐降低发光效率,发光越强,发光效率降低的程度越快。
所以,我们在观看电视节目时,不要把亮度调的太大,因为亮度调节主要是调节电子束轰击荧光屏的力度,这样不但容易损伤眼睛,而且能够缩短显像管的使用寿命。
2、维修处理过程中的维护在维修电视机的时候往往要把电视机的后盖打开,有的维修人员会顺手把后盖放置在电视机前机壳的上面开始查找故障,而一旦碰到或有振动时,上面的后盖因为放置不稳而滑落砸在显像管的管径上,容易使管径破裂而损坏彩色显像管,因为管径是彩色显像管组成中最脆弱的部分。
另外,不能用硬物去刮显像管椎体外壁上的石墨层,石墨层一旦脱落,彩色显像管也就报废了,因为椎体外壁的石墨层与内壁的石墨层共同形成一个电容,用来对高压阳极的电压进行滤波。
二、显像管的常见故障及处理(一)、碰极:是显像管电极之间因相距较近和长时间工作而变形所造成的搭接现象。
主要有以下三种情况。
1、灯丝与阴极相碰当显像管的灯丝与某阴极相碰后,会使某阴极的电位下降很多而接近于0伏,使栅阴电压的绝对值变小,相应某阴极的电子束流因失去控制而变大,轰击荧光屏上相应某基色荧光粉的力度加大,屏幕显示相应的某基色的单色光栅,而把另外两个电子枪束流切断,同时屏幕亮度很大,也就是说我们会看到“光栅呈现某单基色,亮度很大且有回扫线”的故障现象。
其处理方法有两种。
一是电击法,也就是用一个充满电的电容器(可以利用电风扇的启动电容或洗衣机的启动电容),把它的两个电极与显像管的灯丝与阴极接触,使其快速放电。
电视机显像管维修手册本手册旨在为维修技师提供关于电视机显像管相关问题的解决方案和维修指南。
在使用本手册时，请确保已具备相关的电子维修知识和技能，以确保操作的准确性和安全性。
第一节：显像管基础知识1. 显像管的构造和工作原理显像管是电视机的重要组成部分，它负责将电子信号转换为光线，形成图像。
了解显像管的构造和工作原理对于有效维修是至关重要的。
2. 显像管故障检测和判断在进行维修之前，需要准确判断显像管是否存在故障。
通过检测噪声、图像失真或无显示等现象，结合相应的测试仪器，可以进行初步判断和定位故障。
第二节：常见故障及处理方法1. 无显示或显示暗淡可能的原因：- 高压供电异常- 阴极发射电极故障处理方法：- 检查高压供电电路并修复异常- 检查阴极发射电极并更换故障部件2. 显示图像倾斜或变形可能的原因：- 信号处理电路故障- 垂直驱动电路故障处理方法：- 检查信号处理电路并修复异常- 检查垂直驱动电路并更换故障部件3. 显示图像有颜色偏移可能的原因：- 显像管极间耦合电容故障- 水平驱动电路故障处理方法：- 检查显像管极间耦合电容并更换故障部件- 检查水平驱动电路并修复异常第三节：维修工具和注意事项1. 维修工具在维修显像管时，需要准备一定的工具，包括测试仪器（如示波器、多用途测试仪等）、焊接工具和常用的维修工具。
2. 安全事项维修显像管涉及高压电路和电子元件，操作时务必注意安全。
确保断开电源并放电，避免触摸带电部件，并在维修过程中遵守相关的安全规范。
结语本手册涵盖了电视机显像管维修的基本知识、常见故障及处理方法，以及维修工具和注意事项。
希望本手册能为维修技师提供有用的信息和指导，帮助他们准确、安全地进行显像管的维修工作。
请注意，本手册仅供参考，对于复杂或需要更专业知识的维修问题，建议寻求专业人士的帮助和指导。
对于非专业人士，请勿进行复杂的维修操作，以免造成危险或进一步损坏设备。
关于游戏机显像管的使用方法作者：游戏机来源：/如何用好显像管彩色显像管在大型游戏机担负着呈现图像和色彩的功能。
图像质量的好坏，投币游戏机显像管起着决定性的作用。
如果使用不当，不仅不能充分发挥其功能，得不到满意的图像，还会降低寿命。
如能做到以下几点即可得到满意的图像，还能延长显像管的寿命。
1、对如何用好显像管彩色显像管在大型游戏机担负着呈现图像和色彩的功能。
图像质量的好坏，显像管起着决定性的作用。
如果动漫游戏机使用不当，不仅不能充分发挥其功能，得不到满意的图像，还会降低寿命。
如能做到以下几点即可得到满意的图像，还能延长显像管的寿命。
2、图像出现暗角或暗边显像管在工作过程中，屏幕四角上突然出现对称性的暗角，这很可能是偏转线圈与显像管配合较松。
工作过程中，框体机偏转线圈向管尾方向滑动。
只需将偏转线圈向屏幕方向推进，并与显像管紧固。
紧固后仍然有一个或两个不对称的小暗角，可调节偏转线圈后面的中心位置调节器，目的是校正电子流的运动轨迹，可以消除暗角。
在荧光屏四周有时出现水平方向或垂直方向两条暗边，或出现四条暗边。
这可能是屏幕电压过高，因为屏幕电压越高，电子流在荧光屏上的偏转距离越短。
只要降低屏幕电压，即可消除暗边。
3、图像抖动显像管使用一段时间后，有图像会发生不断地抖动，看上去很费劲，在排除扫描板稳压电源部分的故障后，可试着将高压适当降低些，图像抖动现象会缓和些。
4、外界磁场尽量远离显像管当外界磁场较强时，会使荧光屏后面的荫罩板发生磁化，而自动消磁电路没能将较强的剩磁完全消除。
这时须用消磁器去除荫罩板上的剩磁。
因此，要求外界干扰磁场尽量远离显像管。
5、其他注意事项荧光粉长时间在紫外线照射下会老化，降低荧光粉的发光效率，甚至丧失发光功能。
太阳光中含有紫外线，因此显像管不宜长时间曝露在阳光下。
当行扫描或帧扫描电路出故障时，电子束会集中地打在屏幕中心，使屏幕中心出现一个圆形的亮点，或在屏幕水平方向或垂直方向上出现一条亮线。
怎样知道显像管老化？
显示器运行过程中，若发现显像管在开机后的开始一阶段时间内亮度较暗，图像较弱，开大亮度则聚焦变坏。
再经过一段时间或者是把灯丝电压提高一些就能变为正常，这就是显像管老化或其中一个阴极衰老的症状。
典型的特征有：
(a)接通显示器电源后，要经过很长的时间显示器才会有光栅出现；
(b)接通显示器电源后，再将亮度开到最大时，显示器的光栅和图像仍然很淡；
显示出的图像清晰度变差，严重散焦；
(d)亮度低时图像可以分辨，而加大亮度就会有散焦现象；
(e)显示器的显像管蓝枪阴极衰老，光栅偏黄色；绿枪阴极衰老，光栅偏紫色；红枪阴极衰老，光栅偏青色。
(此特征很常见，如果发现应引起重视。
)
将彩色显像管的灯丝加上6.3V交流电压，让其他管脚空着。
取选择开关拨至R×100Ω档，黑白表接调制栅极（一般接地），红表笔分别接红、率、蓝三个阴极，测量电阻值。
如果阻值为1kΩ至4kΩ之间，则彩管正常，未老化；倘若阻值在4kΩ至10kΩ之间，则说明彩色显像管已经老化，但还可继续实用一段时间；如果阻值大于10kΩ，则表明彩色显像管老化较重，阴极发射能力大大衰退，一般应予更换。
对于已老化或老化较重的彩色显像管，可以采用提高灯丝电压的办法来继续使用。
一般彩色显像管的灯丝电路中串接了一只2Ω左右的电阻，调整该电阻阻值，可改变灯丝电压的高低。
当电视机使用了几年时间后，显像管会逐渐老化，最直观的表现是电视机开机后，产生光栅的时间比原来长了，且亮度变得比原来暗，对比度也变小了。
对彩色显像管来说，如果其中的三个阴极衷老程度不一致的话，还会产生白平衡不良的现象；例如红色电子枪衰老得厉害，则图像色彩偏青；兰色电子枪衰老得厉害，则图像色彩偏黄；绿色电子枪衰老得厉害，则图像色彩偏紫；红、兰两枪衰老得厉害，图像色彩偏绿；红、绿两枪衰老得厉害，图像色彩偏兰；绿、兰两枪衰老得厉害，图像色彩偏红。
显像管是否老化的判断方法有两种
1）测量电流法判断显像管老化程度可通过用万用表检测显像管的阴极电流来进行，例如彩色显像管阴极电流常在0.6—1mA，如果用万用表测出彩色显像管的阴极电流小于2 00μA，则说明该管已衰老，光栅很暗。
2）测量电阻法判断显像管老化程度还可通过用万用表检测显像管阴极和栅极之间的阻值来进行，具体检测方法是：给显像管的灯丝加上额定电压，其余脚悬空(包括高压电
极)，用指针式万用表的R×1KΩ电阻档，黑表笔接调制栅极，红表笔分别接红、绿、兰3
个阴极，测量此时栅、阴极间电阻值。
对于彩色显像管来说，如果栅、阴间阻值小于5kΩ，则说明显像管还没有老化；如果电阻值在5—100kΩ之间，则说明此显像管已经老化。
若测量某阴极老化后，可以使用专用显像管“复活”仪激活，还可适当提高灯丝电压的办法来延长显像管的使用期。
在一般的彩色电视机灯丝电路中常串一只电阻或电感，适当减小这只电阻的阻值或电感的电感量就会提高灯丝电压，使显像管能满足收看要求，延长其使用期。
正常情况下,CRT的寿命大多数也就在10到12年之间.开始有滋滋的声音表明显像管老化了。
显示器老化的主要表象是：1.图像的对比度、亮度调到最高都很暗；2.图像散焦；
3.图像偏色。
它与管座发霉的故障有共同点，都有图像散焦的现象，但是两者最大的区别是老化的显示器图像散焦不会随时间增加而变清楚。
老化的显示器可以拆开外壳，调整行输出变压器（俗称高压包）上的FOCUS （聚焦极电位器）和Screen（加速极电位器）。
Focus可以调整好清晰度，而Screen可以调高亮度，但要适量，以最高亮度不出现回扫线为宜，即屏幕上不出现多条白色的斜条纹。
收购家电 2008-03-19 02:23:30 阅读67 评论0 字号：大中小订阅
彩管寿命决定于各阴极的放射能力，放射能力的衰竭也即宣告了彩管寿命的终结。
放射能力可以通过对彩管栅-阴极之间的阻值测量来估计。
因为阴极在规定的加热温度下，可以与第一栅极构成一只二极管。
当栅极接正电压，阴极分别接负电压时，应有电流流过二极管。
此电流的大小即可代表阴极的放射能力。
检测方法：将指针万用表的黑表笔（输出正电压）接在第一栅极G1上，红表笔分别接三个阴极RK、GK、BK.。
灯丝正常加热后，既可测到三个阴极的阻值，如（图一）所示。
测得阻值在1～2KΩ最佳，＜10KΩ稍差，＞10KΩ衰老，＞100KΩ不能使用。
根据实测经验，电阻档换档误差不大，即用R×10、R×100、R×1K档测试结果都一样。
进行这项测试之前要先将彩管高压帽取下，再取下尾板，并从尾板的管座灯丝引脚处临时用导线接到彩管灯丝引脚上，开机后以行频脉冲正常加热。
二彩管的激活（方法之一）
彩管阴极发射电子性能减退，会使亮度降低，破坏白平衡，清晰度下降，甚至无法收看。
采用提高彩管灯丝电压的方法，可暂时恢复或改善其发射性能，但又加速了阴极老化；而灯丝电压也不能无限提高，一般6.3V彩管已不超过10V为度（包括直流和交流），行脉冲加热不易超过33Vp-p。
用激活阴极的方法，可有效地恢复其发射能力，又无需提高灯丝电压。
阴极老化程度不同，激活效果也不一样。
严重老化者可恢复到基本能收看的程度，轻微老化者可完全恢复正常收看。
经验证明，激活法确有延缓彩管衰老的功效。
彩管激活，是利用强电场将阴极表层老化物质剥落，重新恢复阴极发射能力的一种方法。
激活的主要方法，是使灯丝在点亮的情况下，给G1、G2加上正电压，而将需要激活的阴极接地，使之产生数十毫安的电流。
其电路原理图见（图二）。
激活操作步骤如下：
①用另一管座照连接，以构成激活电路。
图中灯丝电压、视放电压及地线均来自原电视机而不需另备电源。
彩管高压帽要取下，取前先放电。
②拔下尾板，插上新管座，先把限流调解电位器放在中间位置。
打开电视机，电压稳定后接通万用表（直流100mA档），激活开始。
③表上指示电流为初始电流，随激活的进程而自行增长，应及时增大电位器阻值使电流回落。
如此反复操作，直到电流不再增长。
④注意事项：
起始电流的大小依老化程度而异，电流太小可适当减小电位器电阻，电流大小以不超过30mA为度，电流过大可增大限流电位器阻值。
所需时间也与老化程度有关，轻微者只需数秒时间即可，最多不超过1分钟。
注意监视电流，只要电流增加即证明激活有效，宜及时中止。
如不理想可再次补充激活，不要过度激活以防损伤阴极。
阴极损伤时其发射能力反而下降。
