发电厂检修文件包主要内容
检修文件包主要内容（发电企业设备检修导则DL/T838-2003）：1）检修任务单----检修计划、工作许可、检修后设备试运行计划、检修前交底。
2）修前准备-------设备检修所需图纸和资料、主要备品配件和材料清单、工具准备。
3）检修工序、工艺------工作是否许可、现场准备、（拆卸与解体、检修、复装阶段的工序和工艺标准）、自检、结束工作。
4）工序修改记录。
5）质量签证单-----质量点签证、三级验收。
6）不符合项处理单。
7）设备试运行程序、措施。
8）完工报告单-----检修工期、检修主要工作、缺陷处理情况、尚未消除的缺陷及未消除的原因、（设备变更或改进情况、异动报告和图纸修改）、技术记录情况、质量验收情况、设备和人身安全、实际工时消耗记录、备品配件及材料消耗意见、总体检查和验收。

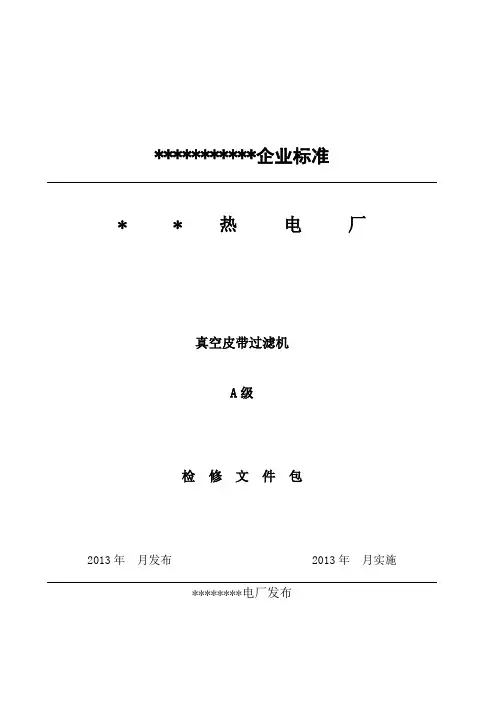

***********企业标准* * 热电厂真空皮带过滤机A级检修文件包2013年月发布 2013年月实施********电厂发布目录1范围 (2)2本指导书涉及的文件、技术资料和图纸 (2)3安全措施 (2)4备品备件 (2)5现场准备及工器具准备 (3)6检修工序及质量标准 (4)7检修记录 (7)8备品备件检验记录 (8)9不符合项目处理单 (9)10完工报告单 (10)1真空皮带过滤机A级检修文件包1范围本指导书适用于DU13/1800真空皮带过滤机A级检修工作2本指导书涉及的文件、技术资料和图纸根据DU13/1800真空皮带过滤机使用说明书编写（湖州核华）3安全措施3.1严格执行《电业安全工作规程》。
3.2检修前必须确认电源已切断、系统停用等安全措施已经执行。
3.3拆开的管路、法兰等敞口部位要牢固的堵板，防止杂物掉入。
3.4行车起吊，必须有专业人员指挥、监护，起吊设备时起重臂下严禁站人，起吊重物前检查起重工器具是否符合载荷要求，起吊物件要绑扎牢固、起吊平稳。
3.5使用电动工器具必须配用漏电保护器并带绝缘手套。
3.6高空作业应使用工具带、安全带或防坠器。
3.7检修现场严禁吸烟，一经发现严格处理。
3.8检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。
3.9起吊时应加查所用的吊链应完好、无损，并符合载荷要求。
检查倒链有无滑链现象。
3.10检修完毕时，认真检查真空箱及管路内无任何异物。
3.11每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。
4备品备件准备25现场准备及工器具准备W15.2工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。
□开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工作内容及危险点的控制措施，掌握本作业指导书全部内容。
项目签证程序34W25.3办理相关工作票□ 热力机械工作票、动火工作票、起重作业票办理。

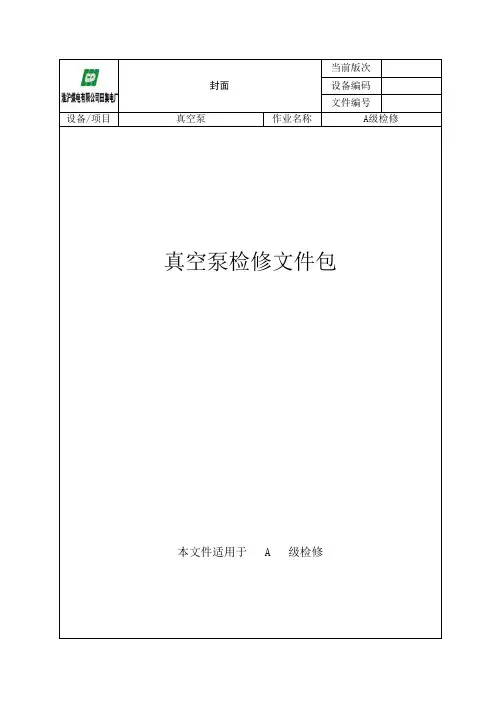

封面当前版次设备编码文件编号设备/项目真空泵作业名称A级检修真空泵检修文件包本文件适用于 A 级检修目录设备编码文件编号设备/项目真空泵作业名称A级检修序号内容页1 设备概述及修前状态 22 检修任务单 33 安全控制 44 质量计划 55 检修工艺规程 66 技术(试验)记录117 不符合项报告148 检修完工报告159 检修质量检验卡1810 品质再鉴定/试验记录1911 附件21编制（修改）校核批准版次签名日期签名日期签名日期1.设备概述设备编码文件编号设备/项目真空泵作业名称A级检修□本次检修设备：2BW4 353 0MK4偏心水环式真空泵。
___#机___#真空泵本次检修设备位于：汽机房 0 m真空系统作用是建立和维持汽轮机机组的低背压和凝汽器的真空，正常运行时不断地抽出由漏入凝汽器的空气及不凝结气体。
每台机组设有四台水环式真空泵。
型号：2BW4 353 0MK4 ,由纳西姆工业中国有限公司制造.设备归属凝汽器抽真空系统.高,低压凝汽器各配置二台真空泵,正常运行一台运行，一台备用。
真空泵型式为单级叶轮，单吸入口、单排出口、下排式。
工作水为凝结水，冷却水来自开式循环冷却水系统。
□零部件零部件名称型号（规格）数量更换周期供货商驱动端轴承DIN5412 Nu型圆柱滚子轴承1组瑞典SKF非驱动端轴承DIN5412 Nup型圆柱滚子轴承1组瑞典SKF叶轮 1 纳西姆工业中国有限公司轴 1 纳西姆工业中国有限公司设备(零部件)名称图纸(资料)编号汽液分离器板式换热器汽动蝶阀叶轮轴□本设备修前状态及数据2.检修任务单设备编码文件编号设备/项目真空泵作业名称A级检修□本作业自年月日开工，计划至年月日完工。
□需要特别指明工期的工序工序号开始时间结束时间□本作业质量检查、验收人员姓名等级资格(W、H)□乙方参加本作业人员资格已经甲方认可………………………H 姓名等级施工单位3.安全控制设备编码文件编号设备/项目真空泵作业名称A级检修交底主要内容（施工工序、技术、质量、安全、环境关键点及控制措施）：一、主要工作内容：1、设备检修前确认已履行工作票制度，安措已正确执行无误。
水环式真空泵检修文件包一、概述水环式真空泵是一种常用的真空设备，广泛应用于化工、制药、食品、电子等行业。
为了确保水环式真空泵的正常运行和延长其使用寿命，定期进行检修是非常必要的。
本文档是水环式真空泵检修文件包，旨在提供详细的检修步骤和注意事项，以便操作人员能够正确、安全地进行检修工作。
二、检修步骤1. 停机准备a. 关闭水环式真空泵的电源，并断开电源线。
b. 关闭进气阀门，切断与真空泵的气体供应。
c. 清理工作区域，确保没有杂物和障碍物。
2. 拆卸外壳a. 使用合适的工具，拆下水环式真空泵的外壳。
b. 检查外壳是否有损坏或腐蚀，如有需要修复或更换。
3. 检查叶轮和轴承a. 拆下叶轮，并清洁叶轮表面。
b. 检查叶轮是否有磨损或损坏，如有需要修复或更换。
c. 检查轴承是否正常运转，如有异常需要进行维修或更换。
4. 清洗和更换密封件a. 将密封件取下，并用清洁剂进行清洗。
b. 检查密封件是否有磨损或老化，如有需要更换。
5. 清洗和更换滤网a. 将滤网取下，并用清洁剂进行清洗。
b. 检查滤网是否有堵塞或破损，如有需要更换。
6. 检查电机和电气部件a. 检查电机是否正常运转，如有异常需要进行维修或更换。
b. 检查电气部件是否有松动或损坏，如有需要修复或更换。
7. 组装和调试a. 按照逆序组装水环式真空泵的各个部件。
b. 连接电源线，并确保电气部件连接正确。
c. 打开进气阀门，恢复与真空泵的气体供应。
d. 打开水环式真空泵的电源，并进行调试和测试。
8. 检修记录a. 在检修文件中记录检修日期、检修人员、检修内容等相关信息。
b. 如有必要，将检修过程中发现的问题和解决方法记录下来，以备将来参考。
三、注意事项1. 在进行检修工作之前，务必确保水环式真空泵已经停机，并断开电源。
2. 操作人员应该佩戴合适的防护装备，如手套、护目镜等。
3. 在拆卸和组装过程中，注意轻拿轻放，避免损坏零部件。
4. 清洗和更换部件时，使用适当的清洁剂，并确保彻底清洗干净。
TC-11型真空泵A级检修文件包1范围本检修文件包适用于300MW机组TC-11型真空泵A级检修工作2本检修文件包涉及的文件、技术资料和图纸300MW机组TC-11型水泵设备技术标准300MW机组TC-11型水泵使用说明书300MW机组TC-11型水泵安装说明书及图纸3安全措施3.1严格执行《电业安全工作规程》。
3.2解体真空泵前必须确认动力源已切断、系统可靠隔绝、泵体放水完毕等安全措施已经执行。
3.3拆开的管路、法兰等敞口部位要封闭好。
3.4行车起吊，必须有专业人员指挥、监护，起吊设备时起重臂下严禁站人，起吊重物前检查起重工器具是否符合载荷要求，起吊对象要绑扎牢固、起吊平稳。
3.5使用大锤时，严禁单手操作、严禁戴手套操作，使用前检查锤头的固定情况，防止飞出伤人。
3.6使用电动工器具必须配用漏电保护器。
3.7使用电动工器具必须带绝缘手套。
3.8高空作业应使用工具带、安全带或防坠器。
3.9检修现场严禁吸烟，一经发现严格处理。
3.10检修时所有工作人员要认真负责，杜绝带情绪和饮酒后作业。
3.11拆卸轴承时要防止损坏轴承及碰伤轴径。
3.12真空泵回装时，认真检查泵内部无任何异物。
3.13每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况。
4备品备件准备5现场准备及工器具W15.2工作准备□在检修作业现场地面铺好胶皮，做好作业区的物理隔离。
□开工前组织工作成员学习作业文件，对成员进行分工，并进行安全和技术交底，工作组成员应熟知工□作内容及危险点的控制措施，掌握本作业检修文件包全部内容。
W25.3 办理相关工作票□已办理工作票及开工手续停运。
□安全措施已做。
□检查验证工作票。
□对协作单位发出通知。
□工作人员的着装和安全用具应符合《安规》要求。
6检修工序检修工艺流程图计划工日工艺流程18610684至下次检修6.1修前准备及检修内容□通知热工检修人员，拆去有关仪表和温度测点。
Q/GDLYSY脱硫真空皮带机检修作业文件包******有限公司***分公司发布前言为了指导公司真空皮带机检修作业,规范真空皮带机检修作业标准，保证设备的检修质量，从而提高设备的健康状况，保障设备安全经济运行，依据《电业安全工作规程》等国家标准、行业标准、设备供应商和服务商提供的使用说明书和图纸，按照《技术标准编写导则》（Q/GDDTPC.201.03.SB—2006）的要求，结合公司设备实际情况，特制定该检修作业文件包。
本检修作业文件包附录A为规范性附录。
本检修作业文件包由安全生产部起草并负责解释。
本检修作业文件包由安全生产部归口管理。
本检修作业文件包主要起草人:本检修作业文件包审核人:本检修作业文件包批准人:本检修作业文件包于2014年02 月18 日首次发布。
本检修作业文件包的版本及修改状态：A/0。
目录前言 (I)目录 (II)1范围 (1)2规范性引用文件 (1)3定义和术语 (1)4检修工作任务单 (1)5修前准备 (1)6检修工序、工艺标准、检修记录及签证 (7)7质量记录 (11)8清理现场 (12)9不符合通知单 (13)10设备试运资料 (14)11完工报告单 (15)附录 A （规范性附录）氧化风机检修作业文件包修改记录 (16)真空皮带机检修作业文件包1范围本文件规定了公司真空皮带机检修作业的工序工艺、质量标准和验收试运等方面的内容。
本文件适用于公司真空皮带机的检修作业。
2规范性引用文件《电业安全工作规程》（热力和机械部分）（电安生［1994］227号）《真空皮带机维护和使用说明书》（北京电力设备总厂）3定义和术语（无）4检修工作任务单4.1检修设备名称：#1真空皮带机4.2检修工作项目：a)真空皮带机减速机检查、检修；b)真空皮带机真空箱检查与更换；c)真空皮带机检查与更换；d)真空皮带机托辊检查与更换；e)真空皮带机滤布检查与更换；f) 真空皮带机轴承座检查与更换；g) 真空皮带机冲洗水喷嘴检查与更换；4.2.1真空皮带机试运。
