吹灰器检修文件包

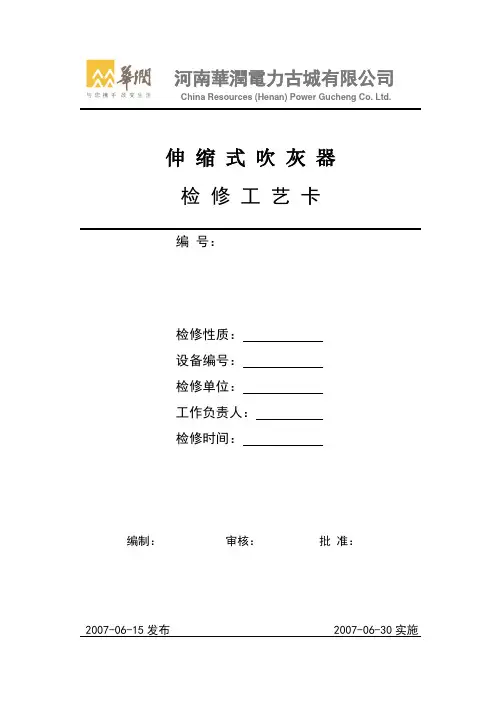

伸 缩 式 吹 灰 器 检 修 工 艺 卡编 号：检修性质： 设备编号： 检修单位： 工作负责人： 检修时间：编制： 审核： 批 准：2007-06-15发布 2007-06-30实施河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd.1 目的1.1 规范检修行为，确保伸缩式吹灰器检修质量符合检修规程规定要求。

1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。

2 适用范围2.1 适用于C-305、C305-EL、C3KY 型吹灰器的检修工作。

3 概述3.1概述3.1.1伸缩式吹灰器由湖北华信锅炉辅机成套有限公司生产，我公司使用的伸缩式吹灰器有3种型号，分别为C-305（长伸缩式）、C305-EL（半伸缩式）、C3KY（空预器）型，相对应喷咀数为2 、6 、4，吹灰行程为6850 、2390、 930。

生产日期为2006年6月，投运日期为 2006年9月。

3.1.2 本次检修停工待检点：H 1 点，见证点：W 4 点。

4引用文件湖北华信C-305、C305-EL、C3KY 型吹灰器说明书。

5 修前准备5.1 安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。

□ 5.1.2 严格执行工作票管理制度, 认真办理、检查、验证工作票。

5.2 备品备件□本次检修所需要备品及易耗品准备内管垫片：T2，外管垫片：1Cr18Ni9Ti，缠绕垫片：φ133×117×9，阀杆填料：φ22×12.7×25，内管填料：φ79.5×60.5×84。

5.3工具□ 5.3.1工具300mm游标卡尺1把、12″扳手2把、100MM螺丝刀1只、100mm扁铲1只、毛刷1只、20mm 粗铜棒1只、2P手锤1只、2M×2M彩条布1块，套筒扳手1套，30-32梅花扳手2只、1M 撬扛2根、专用阀门扳手1只、专用摇把1只、#1砂布5张、松锈剂1瓶、记号笔1只5.4 现场准备□ 5.4.1 办理工作票，确认检修设备安全隔离。

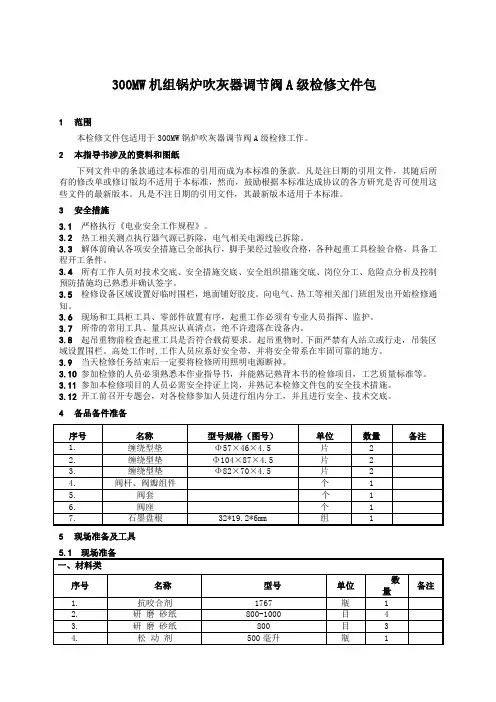

300MW机组锅炉吹灰器调节阀A级检修文件包1范围本检修文件包适用于300MW锅炉吹灰器调节阀A级检修工作。

2本指导书涉及的资料和图纸下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

3安全措施3.1严格执行《电业安全工作规程》。

3.2热工相关测点执行器气源已拆除，电气相关电源线已拆除。

3.3解体前确认各项安全措施已全部执行，脚手架经过验收合格，各种起重工具检验合格，具备工程开工条件。

3.4所有工作人员对技术交底、安全措施交底、安全组织措施交底、岗位分工、危险点分析及控制预防措施均已熟悉并确认签字。

3.5检修设备区域设置好临时围栏，地面铺好胶皮。

向电气、热工等相关部门班组发出开始检修通知。

3.6现场和工具柜工具、零部件放置有序，起重工作必须有专业人员指挥、监护。

3.7所带的常用工具、量具应认真清点，绝不许遗落在设备内。

3.8起吊重物前检查起重工具是否符合载荷要求。

起吊重物时,下面严禁有人站立或行走，吊装区域设置围栏。

高处工作时,工作人员应系好安全带，并将安全带系在牢固可靠的地方。

3.9当天检修任务结束后一定要将检修所用照明电源断掉。

3.10参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

3.11参加本检修项目的人员必需安全持证上岗，并熟记本检修文件包的安全技术措施。

3.12开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。

4备品备件准备5现场准备及工具W15.2工作准备□工器具已准备完毕，材料、备品已落实。

□检修地面已经铺设防护胶片，场地已经完善隔离。

□作业文件已组织学习，工作组成员熟悉本作业指导书内容。

项目鉴证程序W25.3办理相关工作票□已办理工作票及开工手续。

华能平凉发电公司#5机组B修#5输灰系统检修文件包(NO：2016-5B-JX02-00X)批准：复审：审核：编制：二○一六年二月#5输灰系统检修文件包检修文件包清单检修文件包附录清单一、检修工作任务单检修计划检修项目安全见证点清单质量见证点清单二、危险点分析及预控措施三、环境因素分析与预控措施四、检修准备工作五、检修工序（验收）卡11六、检修技术记录卡检修技术记录卡清单12131415七、完工报告单16附件一不符合项申请及处理单不符合项申请及处理单17古今名言敏而好学，不耻下问——孔子业精于勤，荒于嬉；行成于思，毁于随——韩愈兴于《诗》，立于礼，成于乐——孔子己所不欲，勿施于人——孔子读书破万卷，下笔如有神——杜甫读书有三到，谓心到，眼到，口到——朱熹立身以立学为先，立学以读书为本——欧阳修读万卷书，行万里路——刘彝黑发不知勤学早，白首方悔读书迟——颜真卿书卷多情似故人，晨昏忧乐每相亲——于谦书犹药也，善读之可以医愚——刘向莫等闲，白了少年头，空悲切——岳飞发奋识遍天下字，立志读尽人间书——苏轼鸟欲高飞先振翅，人求上进先读书——李苦禅立志宜思真品格，读书须尽苦功夫——阮元非淡泊无以明志，非宁静无以致远——诸葛亮熟读唐诗三百首，不会作诗也会吟——孙洙《唐诗三百首序》书到用时方恨少，事非经过不知难——陆游问渠那得清如许，为有源头活水来——朱熹旧书不厌百回读，熟读精思子自知——苏轼书痴者文必工，艺痴者技必良——蒲松龄18声明访问者可将本资料提供的内容用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本文档及相关权利人的合法权利。

谢谢合作！19。

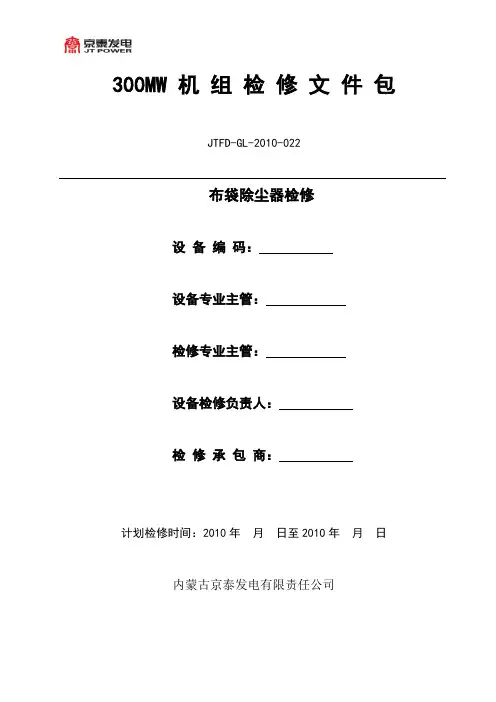

300MW 机组检修文件包JTFD-GL-2010-022布袋除尘器检修设备编码：设备专业主管：检修专业主管：设备检修负责人：检修承包商：计划检修时间：2010年月日至2010年月日内蒙古京泰发电有限责任公司（一）检修工作任务单设备名称布袋除尘器设备代码检修计划设备检修类别□A级检修□ B级检修□ C级检修□消缺计划工作时间2010年月日至2010年月日计划工日主要检修项目序号名称1 除尘器布袋的检查2 除尘器出入口挡板门、旁路门的检查3 灰斗漏点检查4 仓泵圆顶阀、事故放灰阀检查5工作许可□电气第一种工作票□电气第二种工作票□电气继保工作票□热机工作票□仪控工作票其它工作许可条件□动火工作票□脚手架□拆除保温□封堵打开□围栏设置□安全网□其它工作票编号：修后目标（前）（后）1、振动：＜0.052、温度：＜60℃异音：无（一）检修工作任务单（续）质检点分布W点结果工序质检点内容1 □ 06 检查挡板门开关是否到位2 □08 检查挡板门与减速机的啮合是否到位3 □10 有测厚仪测量出入口及旁路烟道的磨损情况4 □16 圆顶阀检查5 □6 □7 □H点结果工序质检点内容1 □02 检查布袋破损情况2 □03 检查袋笼有无变形3 □04 检查布袋上的积灰情况4 □05 清理布袋内部和外部的积灰5 □07 检查挡板门减速机验收人员W点H点签字方设备专业主管：检修专业主管：监理负责人：（二）修前准备卡设备基本参数1 型号：F367702过滤面积：34969 m23袋室数：192个4厂家：中能环境设备修前状况序号工作人员姓名工种检查结果备注1 □2 □3 □4 □5 □6 □7 □8 □9 □10 □11 □12 □13 □14 □15 □16 □17 □18 □19 □以下空白工具准备序号工具名称型号及规格数量检查结果备注1 一字螺丝刀6″ 1 □2 一字螺丝刀8″ 1 □3 强光手电 2 □4 铁皮油桶18L 1 □5 铜棒Φ50 1 □6 铜棒Φ30 1 □7 平锉细齿300MM 1 □8 手锤2P 1 □9 三角锉6″ 1 □10 活络扳手10″ 2 □11 活络扳手12″ 2 □12 活络扳手15″ 1 □13 梅花板手14-17 □14 梅花板手22-24 □15 梅花板手30-32 □16 内六角扳手公制 1 □17 轻型套筒扳手 1 □18 管子钳350 1 □19 撬棍500mm 2 □20 三角拉马5t 1 □21 油盘 122 大锤12磅 123 千斤顶10T 224 手拉葫芦1T×3M 225 钢丝绳Φ10×1.5M 2序号工具名称型号及规格数量检查结果备注1 抹布3kg □2 砂纸＃100 5张□3 密封胶1596 1 □4 润滑油壳牌#46HM抗磨液压油10桶□5 松动液3瓶□6 记号笔白2个□7 油石2块□8青壳纸0．05、0．1、0．2、0.5（mm）5把□9 汽油5kg □10垫片0.05、0.10、0.20、0.30、0.50（mm）各1㎡□11 耐油石棉板2、4、5（mm）各1㎡□12 白面3kg □测量工具序号工具名称型号及规格数量检查结果备注1 盒尺3m 1把□4 塞尺200mm 1把□5 游标卡尺300mm 1把□6 钢板尺500mm 1把□9 □10 □11 □12 □备件准备序号备件名称规格及型号检查结果1 □2 □3 □4 □5 □6序号现场准备项目检查结果1 安装临时遮拦□2 工具运至现场□3 文明生产设施齐全□4 技术资料齐全□5 风险评估是否进行□6 “安健环”措施落实□以下空白（三）检修工序卡结果序号检修工序步骤及内容质量标准质检点签字□ 1 一、除尘器布袋的检查□ 2 检查布袋破损情况对破损严重的布袋进行更换。

电除尘（机务）检修文件包1.适用范围适用于**电厂***MW机组2台静电除尘器检修工作.2.本指导书涉及的资料和图纸本规程是根据《电力工业技术管理法规》、《电业安全工作规程》、《防止电力生产重大事故的二十五项重点要求》、设备制造厂提供的技术资料、设计院图纸及其它资料等，结合我公司***MW机组投产以来所暴露出来的问题及异动的设备情况，同时又贯彻了公司有关文件精神。

检修人员应认真严肃执行本规程。

随着科学技术的发展和设备不断更新和改进，本规程亦将作相应修改。

本规程适用于天业热电***MW机组电除尘检修专业。

3.作业条件1)锅炉静电除尘器高压、低压及控制电源全停。

2)关闭气化风机及空压机至静电除尘器所有手动门和电动门,挂“有人工作、禁止操作”牌。

3)打开静电除尘器人孔门，挂“有人工作、禁止操作”告牌。

4)作业组成员了解检修前静电除尘器的缺陷。

5)作业组成员了解静电除尘器的运行状态及小时数。

6)清点所有专用工具齐全，检查合适，试验可靠。

7)参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

8)参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

9)准备好检修用的各易损件，及材料。

10)开工前对各检修参加人员进行组内分工，并且进行安全、技术交底。

11)电除尘内部温度降至50°方可开人孔门降温，降至40°人员才可以进入4.安全措施1)参加检修的人员进行安全教育和技术培训，达到上岗条件。

2)静电除尘器所有烟气、气化风及压缩空气进口和出口门全关,挂“有人工作、禁止操作”警告牌。

3)在静电除尘器内检修时，工作人员进入前应加强通风。

4)在静电除尘器内工作时，不准同时进行电焊及气焊工作。

5)凡在静电除尘器内工作的人员，应根据具体工作性质，先学习注意事项，工作人员不得少于二人，其中一个在外面监护，监护人应站在能看见到或听到静电除尘器内工作人员的地方，以便随时进行监护，监护人不准同时担任其他工作。

700MW机组检修文件包FDⅡ-[专业代码]-[文件包顺序号]-[版本号]项目名称[黑体小二]生产副总经理批准：副总工程师审定：设备管理部审核：专业室初审：编写人：江西丰城二期发电有限公司年月日版次：第1版三检修工序卡页码：/1.清灰1.1.电场内部清灰时要自上而下，由入口至出口顺序进行。

若为水冲洗清灰时，防止腐蚀并禁止开启引风机，避免风将水带入尾部烟道。

要有必要的措施防止冲洗水进入除灰系统的管道内。

1.2.清理灰斗内的积灰。

注：1)水冲洗后需立即通风或热风烘干。

2)灰斗内无存灰、积灰。

2.清灰后的电场内部检查与检修2.1.检查电场内部结构部件表面的清除效果。

2.2.检查设备部件、框架、壳体内壁的变形和腐蚀。

2.3.检查放电极是否变形、脱落及松动。

2.4.检查集尘极是否变形、偏移、腐蚀及极间距变化。

2.5.检查振打部件是否脱焊、松动、偏移。

2.6.检查集尘极的腐蚀、磨损、弯曲情况，修补腐蚀严重的极板。

2.7.检查极板上夹板固定销轴、凸凹套的定位焊接；检查悬挂式极板方孔及悬挂钩的变形、磨损。

2.8.检查集尘极板排连接腰带的固定螺丝及焊接。

2.9.检查集尘板排与灰斗处的热膨胀裕度。

2.10.检查极板板排下沉和沿烟气方向的位移。

检查极板板排的悬挂装置。

2.11.检查整个板排组合。

注：1)结构表面无积灰、结垢。

2)平面度偏差不大于5mm，扭曲小于4mm，板面应无毛刺、尖角。

3)无开焊、磨损、变形。

4)螺丝无松动，焊接无脱焊。

5)无变形、挤住或卡涩。

6)极板板排无下沉、位移，悬挂装置无变形。

7)板排无明显凸凹现象。

平面弯曲小于10mm，两对角线长度差小于5mm。

3.测量并调校同极距3.1.同极距测量在每个板排的出入口位置，沿极板高度分上、中、下三点进行，每次检修时的测量应在同一位置，做好测量记录。

3.2.同极距超出规定范围时，对变形的极板进行调校。

注：同极距允许偏差在400±10mm的范围。

4.测量并调校异极距4.1.测定异极距应在大小框架检修完毕，集尘极板排的同极距调整至正常范围后进行。

科瑞检修公司中铝兰州分公司自备电厂#2机组A级检修文件包(2.1)电除尘检修A级编号：编制：审核：批准：目录检修任务单 (2)修前准备 (4)危险点分析及预控安全措施 (6)质量计划 (7)检修工序及工艺质量标准 (8)工序修改记录 (10)不符合项处理单 (14)检修完工总结 (15)检修任务单设备名称：电除尘1、检修计划检修类别：A级检修计划检修时间：年月日至年月日计划工时：工日2、工作许可□热力机械工作票□电气第一种工作票□电气第二种工作票其他工作许可条件□动火工作票□脚手架□围栏设置□安全网□其它3、检修后计划□需要□不需要（设备试运行单按统一格式办理）4、修前交底●设备概况：设备型号：●主要检修工作任务和内容1、检查或更换阴阳极振打系统轴承座、耐磨套、承击砧、焊缝有无开裂、承击杆有无疲劳损坏2、检查调整各振打轴的同轴度、弯曲度同极、异极间距全面检查和调整检查各振打减速机并更换油脂3、电除尘器灰斗气化板检查，损坏的更换4、电除尘空载升压试验●以往工作经验教训（填写内容）●交叉作业及配合（填写内容）●修后目标：设备检修后安全稳定运行180天无非计划降负荷处理记录或停机处理记录。

修前准备检修前的检查、试验和测试检查及其运行状况。

危险点分析及预控安全措施质量计划检修工序及工艺质量标准工序1工作许可□1.1已做好修前准备。

□1.2工作票认可。

该设备或该设备所属系统已办理工作票。

工作票号码：工序2现场准备□ 2.1 现场确认措施。

●2.2 检修现场已清理干净。

●2.3工作人员的要求：负责人：参加过4次300MW同类型机组检修经验，具有中级以上职业技能鉴定资格证书，检修过同类型的设备。

检修工：有4年以上工作经验，具有初级以上职业技能鉴定资格。

工序3检查或更换阴阳极振打系统轴承座、耐磨套、承击砧、焊缝有无开裂、承击杆有无疲劳损坏3.1无脱落、松动、断裂、滑扣、磨损处给予修复或补焊。

工序4检查调整各振打轴的同轴度、弯曲度同极、异极间距全面检查和调整检查各振打减速机并更换油脂4.1检查减速机及链条，润滑油检查更换；链条有缺损的应更换；润滑油油位低的应补充，油质不合格的应更换。

Q/SYRD 350MW机组检修文件包Q/SYRD-2015Q/SYRD-HL201-20152015年1月第1版阿拉尔盛源热电有限责任公司发布Q/SYRD-HL201-2015前言检修作业文件包是保证发电设备检修质量不可缺少的工艺基础。

为规范公司设备检修作业文件包的使用和编写，完善工艺体系，更有效地控制检修质量，公司2014年发布发电设备检修作业文件包编写和使用规定。

本规定对公司发电设备检修作业文件包的编写、管理、使用等方面作了详细的规定。

本规定的实施，将有助提高公司检修作业文件包标准化和系统化，从而提高发电设备检修质量。

本规定由阿拉尔盛源热电有限责任公司提出本规定由阿拉尔盛源热电有限责任公司设备管理部负责归口本规定起草部门：阿拉尔盛源热电有限责任公司设备管理部本规定由阿拉尔盛源热电有限责任公司设备管理部负责解释本标准编制人：窦伟欣本标准会审人：李万才本标准审核人：赵军、姚雷本标准批准人：电除尘检修标准文件包1范围本标准规定了检修任务单、修前准备、环境因素辨识及控制、危险源辨识及控制、检修工序、临时修改记录、技术记录卡、质量监督点签证单、不合格评审处置单、设备试运行单、完工报告单等的管理要求。

本标准适用于本公司电除尘的检修。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

3管理内容和要求3.1 本标准文件包规定的记录表单式样见附表。

3.2 标准文件包的使用按《检修文件包编写及使用管理》的规定执行。

检修文件包批准页项目名称：除尘除灰系统仪表设备批准：复审：审核：初审：受控状态：版次：第一版编写：编写时间：2006年01月20日发布时间：2006年03月01日东北电力检修工程有限公司通辽分公司除尘除灰系统仪表检修文件包 D/Y30.0851 计划项目 1.1作业项目内容除尘除灰系统仪表及二次回路A 检 1.2作业项目概况除尘除灰系统仪表设备检修。

包括变送器、电能表、指示表计、二次回路。

1.3作业项目完成时间、进度1.5作业项目费用消耗作业项目计划费用300元。

1.6作业项目安全、技术指标1.6.1 安全指标：检修中不发生误入带电间隔感电、误整定、交叉作业伤害。

1.6.2技术指标：运行中发生的缺陷及修中发现的缺陷全部消除、修后试验合格率100%、各调试数据符合规程规定、设备标志齐全、完整。

1.7作业项目文件要求作业过程中执行本文件包；作业完成后要移交质量记录； 2. 检修文件包2.1施工程序、时间进度、作业人员责任职责电流互感器仪表二次回交流回直流回通流试验除尘除灰系统仪表检修文件包 D/Y30.085第页共 7 页2.2 执行标准QG/TF 01-01.04-1999 作业指导书编写规定JJG 124-93 电流表、电压表、功率表及电阻表检定规程 JJG (电力 01-94 电量变送器检定规程GBJ 232-82 配电盘、成套柜及二次回路结线篇 2.3 设备概况2.3.1 除尘除灰系统变送器，电能表，指示仪表。

2.4 设备图纸见电气二次系统图厂用电动机部分；原始记录见班组设备原始记录部分；标准、规程见2.2执行标准；电能：AC 380V/220V 1.5kVA2.8安全措施、作业危险点及控制措施 2.8.1 作业危险点及控制措施2.8.1.1 误入带电间隔。

认真核对设备标志，确认无误。

2.8.1.2 接错试验线，造成试验设备损坏或保护误整定。

2.8.1.3 表计或仪器的档位使用错误，造成仪器仪表损坏。

#2除灰电除尘系统热工设备检修文件包检修文件包清单
检修文件包附录清单
一、检修工作任务单检修计划
检修项目
安全见证点清单
质量见证点清单
二、危险点分析及预控措施
三、环境因素分析与预控控制
四、检修准备工作
五、检修工序（验收）卡
六、检修技术记录卡
检修记录卡清单
检修技术记录卡
七、完工报告单
不合格项申请/处理单
2020年#2机组D级检修除灰、电除尘电磁阀检查清册
#2机组D级检修除灰、电除尘行程开关检查清册
附件3
#2机组D级检修除灰、电除尘过滤减压阀检查清册。

山西同华电力有限公司轩岗电厂编号：660MW机组除灰设备检修文件包设备名称：# 静电除尘器批准：审定：审核：初审：编写：2010年月日目录概述 (3)1.编制说明 (3)2.编制目的： (3)3.确保目标 (3)4.轩岗电厂静电除尘器结构概述 (4)5.备注： (4)设备检修准备 (6)设备检修质量控制表 (8)设备检修过程危险点分析及预防措施 (10)设备检修安全技术措施 (11)设备检修区域隔离措施 (11)设备检修工序及质检点 (11)检修报告单 (17)＃静电除尘器修文件包附录 (18)不合格品（项）报告单 (19)设备品质再鉴定单 (20)设备功能再鉴定单 (21)概述为认真贯彻执行《发电企业设备检修导则》落实“预防为主，计划检修”的方针，坚持“应修必修，修必修好”的原则，强化检修过程控制，实现检修作业标准化、规范化、程序化、高效化的要求，以全面提升检修管理水平，特制定本检修作业文件包，来指导设备检修管理工作。

1. 编制说明1.1本文件包包含了设备检修申请页、设备检修准备、设备检修质量控制实施计划、检修过程危险点分析及预防措施、设备检修工序及质检点以及设备检修数据记录、不合格品报告等内容，为设备实现全过程检修、质量监督提供软件支持。

1.2本文件包适用于轩岗电厂静电除尘器标准大修及类似于大修性质的检修工作。

1.3本文件包的计划消耗材料根据《发电设备标准大修材料消耗》编制。

1.4本文件包的危险点分析及防范措施根据《电业安全工作规程》、《现场安全规程》并结合现场施工情况编制而成。

1.5本文件包的设备检修工序及质检点根据《轩岗电厂静电除尘器检修工艺规程》及《发电企业检修导则》编制而成。

1.6本文件包需经设备维护部审核，由生产副总经理批准后方可使用。

2.编制目的：2.1规范检修行为、程序化管理，实行检修全过程监督，确保轩岗电厂静电除尘器修后符合规程要求。

2.2为检修提供安全、质量、组织、管理程序。
