金属管浮子流量计表如何安装

金属管浮子流量计说明书金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。

全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。

累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。

广泛应用于，石油、化工、发电、制药、食品、水处理等。

复杂，恶劣环境条件，及各种介质条件的流量测量过程中工作原理金属管浮子流量计金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。

此时浮子与孔板（或锥管）间的流通环隙面积保持一定。

环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量[1]的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。

这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。

特点金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点。

它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

测量部分特点：1、坚固的全金属结构设计型浮子流量计；2、采用独立概念设计的测量管指示3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；4、低压力损失设计；5、短行程、小型结构设计、仪表总高度250 ；6、磁性耦合结构确保数据传输、信号更加稳定；7、保温或伴热夹套；8、垂直、水平、各种安装方式更适合不同使用场合；9适用于小口径和低流速介质流量测量；10、工作可靠，维护量小，寿命长；11、对于直管段要求不高；12、较宽的流量比10：1；13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；14、单轴灵敏指示；15非接触磁耦合传动；16金属结构，适于高温、高压和强腐蚀性介质；17、可用于易燃、易爆危险场合；18、选二线制、电池、交流供电方式；19、多参数标定功能；20、带有数据恢复，数据备份及掉电保护功能具结构原理金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。

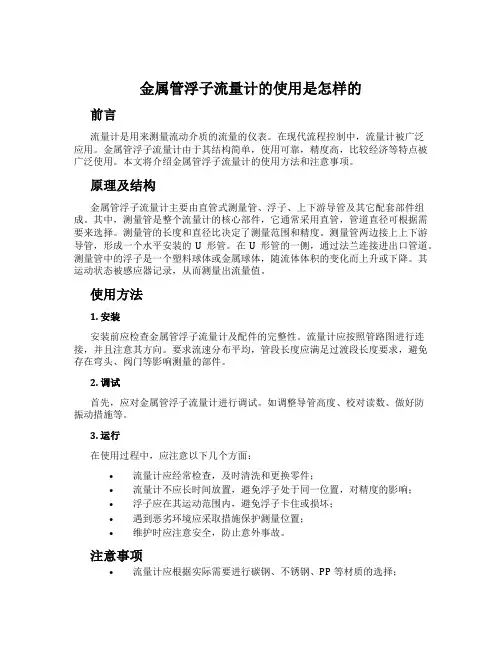

金属管转子(浮子)流量计说明书( )金属管转子(浮子)流量计说明书一、概述金属管转子(浮子)流量计是一种用于测量液体或气体流量的仪表。

其原理基于转子的旋转运动与流体流过时产生的力的平衡关系。

本说明书旨在介绍该流量计的结构、工作原理、使用方法和注意事项，以确保用户正确、安全地使用本产品。

二、产品特点1. 结构紧凑、体积小，适用于安装空间狭小的场合。

2. 采用金属管材质，具有较高的耐压和耐腐蚀能力。

3. 转子测量原理简单、可靠，适用于多种液体和气体的流量测量。

4. 可选用多种显示和输出方式，方便用户对流量数据进行监测和记录。

5. 操作简便，维护方便，使用寿命长。

三、结构及工作原理1. 结构：金属管转子(浮子)流量计包括金属管、转子、支架和显示/输出设备。

2. 工作原理：金属管转子(浮子)流量计的运作基于弹性材料的金属管，管内装置有一旋转轴固定的浮子。

当流体通过金属管时，流体对浮子产生一定的推力，使得浮子开始旋转。

通过对浮子旋转频率的测量，可以得出流体的流量数据。

四、使用方法1. 安装：a. 根据实际需要，选择合适的安装位置和方法（直立式、横式等）。

b. 确保金属管转子(浮子)流量计的进口和出口方向正确无误。

c. 确保安装时的管道无杂质和泄漏。

2. 校准：a. 在使用之前，确保对金属管转子(浮子)流量计进行校准。

b. 根据厂家提供的校准方法，使用合适的流量标准设备进行校准。

3. 使用：a. 打开流体供应，使其缓慢流入金属管转子(浮子)流量计。

b. 注意观察显示屏或输出设备上的流量数据。

c. 若需记录数据，可连接数据记录设备或导出数据到计算机等系统。

5. 维护：a. 定期清洗金属管转子(浮子)流量计，并保持其干燥。

b. 如发现故障或异常，应及时联系专业人员进行维修。

六、注意事项1. 仪表安装、校准和维护应由专业技术人员操作。

2. 使用前请阅读本说明书并按照说明进行操作，不得随意更改任何参数。

3. 避免流体中的固体颗粒进入金属管转子(浮子)流量计，以免影响其正常工作。

金属管转子流量计的安装如何金属管转子流量计是一种常见的流量测量仪器，广泛应用于各种行业中的液体和气体的流量测量。

该流量计的安装对于测量精度和稳定性有很大的影响，因此需要注意以下几个方面。

1. 安装位置的选择安装金属管转子流量计时，应该选择合适的安装位置。

应该选择管道的直线段或者是缓和曲线段的部位进行安装，避免出现流体急速变化的情况。

此外，还应避免在泵的进口、泵的出口和曲线处安装，因为这些地方的流体状态常常不稳定，会影响测量精度。

2. 安装时的注意事项在安装金属管转子流量计时，应注意以下事项：•安装时禁止用力过猛，避免金属管弯曲或者错位。

•应避免在管道上产生微小的空隙和间隙，否则可能会造成测量偏差。

•安装时应注意方向，金属管转子流量计的水平位置应该与管道保持一致。

•安装时应注意密封，确保安装口密封良好，避免产生渗漏现象。

3. 安装后的检查金属管转子流量计安装完成后，应该进行以下检查：•检查金属管是否变形或者错位，确保管道的直径与流量计匹配。

•检查连接处的密封性，避免产生漏水或者漏气现象。

•检查流量计动作是否正常，观察转子转动是否顺畅、是否卡住等现象。

•检查输出信号的稳定性，避免因信号干扰或者不稳定而造成数据误差。

4. 其它注意事项在金属管转子流量计的安装、使用过程中还应注意以下事项：•定期清洗流量计的管道，避免管道受到测量物质的堵塞。

•定期进行检查、标定，保证测量精度和稳定性。

•遵循正确的使用方法，避免不必要的损伤和故障。

•如需更换零部件，建议使用相同型号和品牌的零部件，避免不必要的兼容性问题。

综上所述，金属管转子流量计的安装对于测量精度和稳定性有重要的影响，应该注意选择合适的安装位置，严格按照安装规程进行安装和检查，遵循正确的使用方法和维护措施，确保流量计的长期稳定运行。

正确安装指针式金属管浮子流量计的方法
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点。

它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

第一，流量计应垂直或水平安装在无振动的管路上，为了维修方便安装旁路管。

垂直安装型流量计被测介质流向必须自下而上。

第二，控制阀必须安装在测量位置下游。

流量计进出口处应保证一定的直管段，当被测介质中含有固体微粒应安装适当的过滤器，被测介质中含有磁性微粒，则应安装磁过滤器。

第三，流量计为防止在运输途中损坏，我们在指示器中装有固定指针的橡皮筋，用户在接线前应打开指示器左盖把它轻轻取走，不要使指针位置变化。

第四，打开指示器右盖，电缆线穿过电缆引入装置后，按旋转角变送器的接线图接线后，旋紧压紧螺母，使电缆固定，然后旋紧左右盖的紧固螺钉，使指示器防水、防尘。

第五，在安装时，有一点特别要提醒用户的，在安装流量计之前，应先将管道内的赃物，焊接杂质等喷吹干净。

如果液体中含有固体杂质，应在阀门与直管段之间安装相应的过滤器。

管道流量计安装的正确方法一、安装前的准备工作咱得先把要用的工具和材料都准备好。

像什么扳手啦，密封材料啦，可不能到时候安装一半才发现少东西，那就太抓瞎啦。

然后呢，要好好看看流量计的说明书，这就像是它的小自传一样，里面有好多关于它的秘密呢。

比如说它的型号规格，适用的管道尺寸范围，还有一些特殊的安装要求。

可别小看这个说明书，要是不看，就像不看地图就出门旅行，很容易走弯路的。

再就是要检查管道。

管道要是不干净，里面有杂质或者铁锈啥的，就像给流量计准备了一个布满陷阱的家。

所以得把管道清理得干干净净的，最好用专门的清洁工具把里面都擦一擦，这样流量计住进去才舒服。

二、选择合适的安装位置这安装位置可太关键啦。

就像咱们选房子，得找个风水好的地方。

对于流量计来说呢，要尽量安装在管道比较直的部分，要是安装在弯管或者阀门附近，那测量的数据就像调皮的小孩子一样，一点都不准确。

而且啊，安装的地方还得方便咱们平时去查看和维护。

要是把它装在一个特别隐蔽的角落，每次去检查都得费好大的劲儿，那可不行。

还有哦，要避免有强磁场或者震动特别大的地方。

强磁场就像一个小恶魔，会干扰流量计的正常工作。

震动大的话，就像让流量计在蹦床上工作，它能好好干活才怪呢。

三、安装的具体操作把流量计往管道上装的时候，可不能毛毛躁躁的。

要轻轻的，就像对待一个小宝贝一样。

密封一定要做好，如果密封不好，就像房子漏风一样，那测量的液体或者气体就会偷偷跑掉一部分，数据肯定就不对啦。

在连接管道和流量计的时候，螺栓要拧紧，但是也不能使太大的劲，不然把螺栓拧断了或者把流量计的接口弄坏了，那可就麻烦大了。

这就像是给一个小盒子盖盖子，要盖紧，但也不能把盒子压坏了。

四、安装后的检查安装完了可不能就拍拍屁股走人啦。

要检查一下整个安装是不是牢固，有没有松动的地方。

就像盖完房子要检查一下地基稳不稳一样。

然后呢，要给流量计通上电或者通上流体，看看它是不是正常工作。

要是数据显示不正常，那就得像医生看病一样，一点点排查问题出在哪。

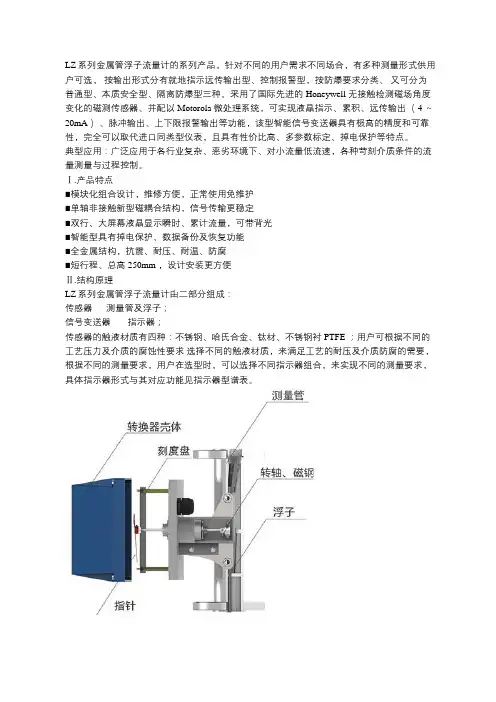

LZ系列金属管浮子流量计的系列产品，针对不同的用户需求不同场合，有多种测量形式供用户可选，按输出形式分有就地指示远传输出型、控制报警型，按防爆要求分类、又可分为普通型、本质安全型、隔离防爆型三种。

采用了国际先进的Honeywell 无接触检测磁场角度变化的磁测传感器、并配以Motorola 微处理系统，可实现液晶指示、累积、远传输出（ 4 ～20mA ）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有极高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。

典型应用：广泛应用于各行业复杂、恶劣环境下、对小流量低流速，各种苛刻介质条件的流量测量与过程控制。

Ⅰ.产品特点■模块化组合设计，维修方便，正常使用免维护■单轴非接触新型磁耦合结构，信号传输更稳定■双行、大屏幕液晶显示瞬时、累计流量，可带背光■智能型具有掉电保护、数据备份及恢复功能■全金属结构，抗震、耐压、耐温、防腐■短行程、总高 250mm ，设计安装更方便Ⅱ.结构原理LZ系列金属管浮子流量计由二部分组成：传感器 --- 测量管及浮子；信号变送器 ---- 指示器；传感器的触液材质有四种：不锈钢、哈氏合金、钛材、不锈钢衬PTFE ；用户可根据不同的工艺压力及介质的腐蚀性要求选择不同的触液材质，来满足工艺的耐压及介质防腐的需要，根据不同的测量要求，用户在选型时，可以选择不同指示器组合，来实现不同的测量要求，具体指示器形式与其对应功能见指示器型谱表。

流量测量是由指示器内的变送器通过耦合磁钢感受浮子位置变化来完成流量指示和信号的远传输出，当被测介质自下而上流经测量管时、浮子受重力、浮力及流体流速浮子垂直向上的推动力三者平衡时，浮子即相对静止在某个位置，这个位置随浮子与锥管的环面积，流体流速而变化，浮子的位置即对应被测介质流量的大小。

Ⅲ.安装尺寸Ⅳ.安装说明。

ZRN-LZ型系列金属管浮子流量计安装使用说明书目录一、产品概况 (2)二、原理结构 (2)三、技术要求 (2)四、电性能 (3)五、限位开关报警装置 (3)六、型号规格 (4)七、安装尺寸 (5)八、使用与维修 (6)九、仪表常见故障的维修 (7)十、防爆产品使用注意事项 (8)十一、设计选用及订货须知 (8)ZRN-LZ系列金属管浮子流量计安装使用说明书一、产品概况ZRN-LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。

与玻璃转子流量计相比较能耐较高的压力。

ZRN-LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。

广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。

流量计除特殊规格外，高度均为250mm。

连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。

二、原理结构由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。

并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，带动指示器中的指针转动。

8指示器7弹簧卡圈6浮子止挡5管体4测量体3浮子2浮子导向盘1连接法兰图1仪表结构图三、技术要求1.测量范围：水（2.5～6000）L/h；空气（0.07～2000）m3/h（在0.101025MPa、20℃）。

2.准确度等级：1.5、2.5级。

3.量程比：10：1。

4.工作压力：DN15～50，4MPa ；DN80～100，1.6MPa 。

5.介质温度：－80℃～200℃（内衬F46流量计0℃～80℃）。

6.液体介质粘度：DN15＜5mPa·s ；DN25～100＜5mPa·s 。

7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。

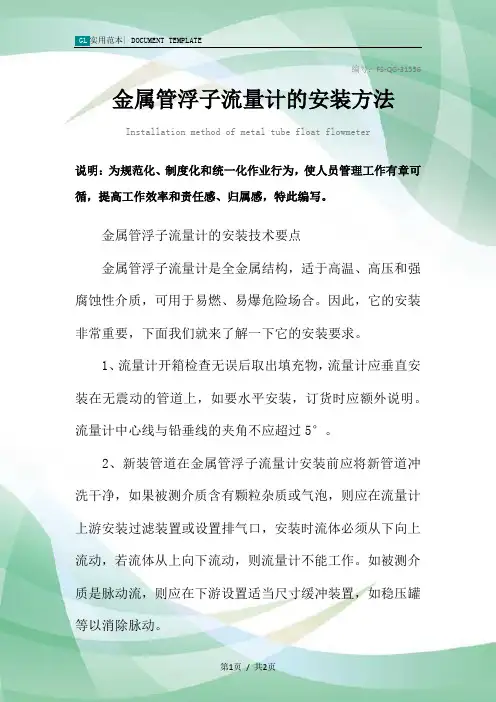

编号：FS-QG-31556金属管浮子流量计的安装方法Installation method of metal tube float flowmeter
说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。

金属管浮子流量计的安装技术要点
金属管浮子流量计是全金属结构，适于高温、高压和强腐蚀性介质，可用于易燃、易爆危险场合。

因此，它的安装非常重要，下面我们就来了解一下它的安装要求。

1、流量计开箱检查无误后取出填充物，流量计应垂直安装在无震动的管道上，如要水平安装，订货时应额外说明。

流量计中心线与铅垂线的夹角不应超过5°。

2、新装管道在金属管浮子流量计安装前应将新管道冲洗干净，如果被测介质含有颗粒杂质或气泡，则应在流量计上游安装过滤装置或设置排气口，安装时流体必须从下向上流动，若流体从上向下流动，则流量计不能工作。

如被测介质是脉动流，则应在下游设置适当尺寸缓冲装置，如稳压罐等以消除脉动。

3、为了便于检查流量计零点和拆装维修与调试，应在流量计上、下游安装截止阀和旁通阀。

4、一次仪表按规定安装好后，应先关闭流量计上、下游截止阀，再检查一次仪表同二次仪表接线，无误后，开启二次仪表电源则瞬时流量应显示为零。

如要正常使用，则应先开启上游阀呈全开后，用金属管浮子流量计下游调节阀由小到大缓慢调节流量，则瞬时流量应有变化。

停止工作时，则应先关闭上游阀门、然后关闭下游调节阀。

请输入您公司的名字
Foonshion Design Co., Ltd。

管道流量计安装的正确方法我折腾了好久管道流量计安装这事儿，总算找到点门道。

咱先说这安装前的准备，那可不能马虎。

我一开始就吃了这个亏，啥准备都没做就想直接装。

你得先选好合适的流量计类型，这就像你买鞋子，得看脚的大小和行走的需求是一个理儿。

不同的管道呀，流量大小、介质啥的不一样，就得选不同的流量计。

比如说吧，要是测量水这种比较干净的液体，你可以选涡轮流量计或者电磁流量计。

可要是油啊之类的介质，那所适用的流量计又不一样了。

安装的时候位置也很关键。

我曾经有一次，没太在乎安装位置，结果测出来的数值总是不对。

流量计要安装在管道较为平整的直管段上，就像人睡觉得找个平整的床一样。

大概前后要有个10倍管径长度的直管段在流量计前面，后面也得有个5倍管径长度的直管段。

这是为了让介质流得平稳，就像汽车在笔直的公路上跑，这样测量才准确。

还有哟，安装的时候一定要保证管道里没有杂质了。

我试过好多次，安装的时候没清理干净管道，导致流量计被杂质影响，最后的数值偏差超级大。

你想啊，这就像在一碗沙子里搅和着去量水的多少一样，肯定不准。

所以安装前一定要对管道进行冲洗啥的，把那些污垢啊杂质啊都给弄出去。

连接也是个技术活。

得按照流量计的说明书上的要求来进行连接。

我之前自己凭感觉接，结果接口处密封不好，漏水漏油啥的，数据就全乱套了。

密封性不好就好像房子漏风漏雨一样，啥也干不好啊。

连接的螺栓啥的也要拧紧，拧到合适的力度，太松了容易漏，太紧了说不定还会弄坏设备。

另外我不确定是不是所有流量计都这样，但我遇到过那种需要电气连接的流量计，这个布线就一定要小心。

不能让电线暴露在容易受潮或者被腐蚀的地方。

我有一次不小心把线布在一个有点漏水的地方旁边，结果线就出问题了，流量计也跟着不工作了，就得重新弄。

总之在管道流量计安装过程中，真的是每个环节都得小心应对，多检查几遍总没错的。

就像出门穿衣服，得把扣子系好鞋带系紧了再走。
