菲时博特智能型金属管浮子流量计-操作说明书

1前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

MTF 型智能金属管浮子流量计已获1项外观专利，专利号：ZL02 3 53133.9.MTF 型智能金属管浮子流量计已通过国家防爆认证，认证标志：Exia ⅡCT4，Exd ⅡCT4。

使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。

2概述a) 本产品执行标准代号：Q/AMM 014-2010；b) 产品特点：MTF 型智能金属浮子流量计是我公司研制开发的智能系列仪表，是模拟、数字与微处理器相结合的产品。

该流量计将流体流量信号变换为对应模拟电压信号并转换成4～20mA 两线制电流输出并且加载HART 协议通讯，具有高精度，低漂移，抗干扰能力强等特点。

并可以实现对仪表的远程组态、监测、维护、及校准等功能。

可构成生产过程测量、监督管理系统。

c) 主要用途及适用范围：适用于小流量,低雷诺数的介质流量测量； d) 防爆标志：3 结构特征与工作原理a ） 总体结构及其工作原理、工作特性：工作原理：见图1图1被测介质自下而上垂直流过测量器，将测量器中浮子浮起，浮子内置磁钢与指示器内转轴上的检测磁钢耦合。

当介质浮力，阻力与浮子重力平衡时，浮子停留在某一位置，浮子位置的高低即为被测介质流量的大小。

浮子内的磁钢与检测磁钢耦合，使检测磁钢旋转。

由于检测磁钢为径向充磁，所以在霍尔传感器处的磁场发生变化，此变化正比与流量大小，霍尔传感器把磁信号转变为直流mV防爆形式 防爆标志 防爆证号 本质安全型 Exia ⅡCT4 GYB091670 隔爆型 Exd ⅡCT4 GYB091669 器单片机等 外围电路 两线制 输出 尔传感霍信号，经单片机处理，输出两线制（4－20）mA电流信号并加载符合HART协议通讯的数字信号。

总体结构：流量计主要由测量器和指示器两大部分组成，按连接方式的不同可分为垂直安装和水平安装两种，如图2、图3所示图2垂直式式安装图3水平式安装b) 主要部件或功能单元的结构、作用及其工作原理：测量器部分基本型：全部零件均由304制造，适用于液体测量。

金属管浮子流量计说明书金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。

全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。

累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。

广泛应用于，石油、化工、发电、制药、食品、水处理等。

复杂，恶劣环境条件，及各种介质条件的流量测量过程中工作原理金属管浮子流量计金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。

此时浮子与孔板（或锥管）间的流通环隙面积保持一定。

环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量[1]的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。

这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。

特点金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点。

它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

测量部分特点：1、坚固的全金属结构设计型浮子流量计；2、采用独立概念设计的测量管指示3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；4、低压力损失设计；5、短行程、小型结构设计、仪表总高度250 ；6、磁性耦合结构确保数据传输、信号更加稳定；7、保温或伴热夹套；8、垂直、水平、各种安装方式更适合不同使用场合；9适用于小口径和低流速介质流量测量；10、工作可靠，维护量小，寿命长；11、对于直管段要求不高；12、较宽的流量比10：1；13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；14、单轴灵敏指示；15非接触磁耦合传动；16金属结构，适于高温、高压和强腐蚀性介质；17、可用于易燃、易爆危险场合；18、选二线制、电池、交流供电方式；19、多参数标定功能；20、带有数据恢复，数据备份及掉电保护功能具结构原理金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。

金属管转子(浮子)流量计说明书( )金属管转子(浮子)流量计说明书一、概述金属管转子(浮子)流量计是一种用于测量液体或气体流量的仪表。

其原理基于转子的旋转运动与流体流过时产生的力的平衡关系。

本说明书旨在介绍该流量计的结构、工作原理、使用方法和注意事项，以确保用户正确、安全地使用本产品。

二、产品特点1. 结构紧凑、体积小，适用于安装空间狭小的场合。

2. 采用金属管材质，具有较高的耐压和耐腐蚀能力。

3. 转子测量原理简单、可靠，适用于多种液体和气体的流量测量。

4. 可选用多种显示和输出方式，方便用户对流量数据进行监测和记录。

5. 操作简便，维护方便，使用寿命长。

三、结构及工作原理1. 结构：金属管转子(浮子)流量计包括金属管、转子、支架和显示/输出设备。

2. 工作原理：金属管转子(浮子)流量计的运作基于弹性材料的金属管，管内装置有一旋转轴固定的浮子。

当流体通过金属管时，流体对浮子产生一定的推力，使得浮子开始旋转。

通过对浮子旋转频率的测量，可以得出流体的流量数据。

四、使用方法1. 安装：a. 根据实际需要，选择合适的安装位置和方法（直立式、横式等）。

b. 确保金属管转子(浮子)流量计的进口和出口方向正确无误。

c. 确保安装时的管道无杂质和泄漏。

2. 校准：a. 在使用之前，确保对金属管转子(浮子)流量计进行校准。

b. 根据厂家提供的校准方法，使用合适的流量标准设备进行校准。

3. 使用：a. 打开流体供应，使其缓慢流入金属管转子(浮子)流量计。

b. 注意观察显示屏或输出设备上的流量数据。

c. 若需记录数据，可连接数据记录设备或导出数据到计算机等系统。

5. 维护：a. 定期清洗金属管转子(浮子)流量计，并保持其干燥。

b. 如发现故障或异常，应及时联系专业人员进行维修。

六、注意事项1. 仪表安装、校准和维护应由专业技术人员操作。

2. 使用前请阅读本说明书并按照说明进行操作，不得随意更改任何参数。

3. 避免流体中的固体颗粒进入金属管转子(浮子)流量计，以免影响其正常工作。

DM智能型电磁流量计High accuracyBroad range of applications Proven technologyEasy to operateDesigned to match your application instrumentation目 录1、概 述 (1)2、特 点 (1)3、工作原理 (1)4、产品一览表 (2)5、口径选择 (3)6、仪表安装 (4)7、外形尺寸 (5)8、技术参数 (8)9、仪表接线 (11)10、型号说明 (13)3.2参比条件流体温度 20℃±2℃ 环境温度 20℃±2℃ 供电电源 铭牌标示额定电压 安装条件 上游直管段＞5×DN下游直管段＞2×DN DN＝流量计公称口径预热时间 30分钟3.3工作原理电磁流量计所依据的基本原理是法拉第电磁感应定律，当导体在磁场中做切割磁力线运动时，导体内将产生感应电动势。

将该原理应用于测量管内流动的导电流体，并且流体流动的方向与磁场方向垂直（见图2）。

流体中产生的感应电动势被位于管子径向两端的一对电极检测到，该感应电动势(信号电压)U1. 概 述 菲时博特(FISCHER&PORTER)公司拥有世界最先进的电磁流量计生产技术，其产品用于检测电导率大于5μS/cm的污水、纸浆、泥浆、矿浆等液体的流量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水处理等行业。

2. 特 点 ◆ 测量不受流体密度、粘度、温度、压力变化的影响◆ 测量管内无阻流件，压损小，免维护，直管段 要求低◆ 传感器可带接地电极，实现仪表良好接地◆ 传感器采用先进加工工艺，使仪表具有良好的 抗负压能力◆ 全数字量处理,抗干扰力强,测量可靠,精度高◆ 具有双向流量测量、双向总量累积功能 ◆ HART通迅功能3. 工作原理3.1 测量精度 仪表测量精度：±0.2% ±0.5%E 与磁感应强度B、电极间距离D 和平均流速V 成正比。

浮子流量计使用方法浮子流量计是一种常用的流量测量设备，广泛应用于各个行业中。

本文将介绍浮子流量计的使用方法，以帮助读者更好地了解和操作这一设备。

一、浮子流量计的结构和原理浮子流量计由流量计本体、浮子和指示器组成。

其工作原理是根据浮子受到流体作用力的大小来测量流量。

当流体通过流量计时，浮子会随之上升或下降，指示器会相应地显示流量大小。

二、检查和准备在使用浮子流量计之前，首先需要检查设备是否完好无损。

检查流量计本体、浮子和指示器是否有损坏或松动现象，确保设备安装牢固。

三、安装设备1. 确定流体流向：在安装浮子流量计之前，需要确定流体的流向，确保设备安装正确。

一般来说，流体的流向应与浮子流量计上的箭头方向一致。

2. 安装位置：选择一个合适的位置安装浮子流量计，确保其能够正常工作并方便读取指示器的数值。

同时，也要注意设备的防护措施，避免外界因素对设备造成损坏。

四、校准浮子流量计在使用浮子流量计之前，需要进行校准，以确保其测量的准确性。

校准浮子流量计的方法有多种，可以根据具体的设备和要求来选择适合的方法。

五、操作流程1. 打开阀门：在测量之前，需要打开流体流动的阀门，确保流体能够顺利通过浮子流量计。

2. 观察指示器：当流体通过流量计时，浮子会受到流体作用力的影响而上升或下降。

此时，可以观察指示器上的刻度，读取流量数值。

3. 记录数据：根据指示器上的刻度，记录流量数值。

可以根据需要选择手动记录或使用数据采集系统进行自动记录。

4. 关闭阀门：测量结束后，需要关闭流体流动的阀门，停止流体通过浮子流量计。

六、注意事项1. 清洁维护：定期对浮子流量计进行清洁和维护，确保设备的正常运行和准确测量。

2. 防止堵塞：避免流体中含有颗粒物质，以防止浮子流量计的堵塞。

3. 防止震动：在安装设备时，要注意避免设备受到震动或振动，以免影响测量结果的准确性。

4. 定期校准：定期对浮子流量计进行校准，以确保测量结果的准确性和稳定性。

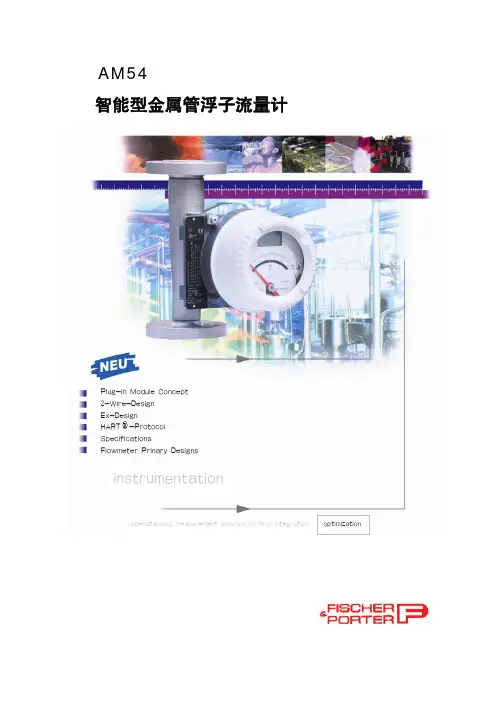

AM54-32-II智能型金属管浮子流量计-操作说明书补充材料1、Prog protection(程序保护) /OFF(关) 打开，回到流量计显示模式。

2、●找到Submenu（菜单）Display(显示)菜单，按enter键，找到Display 1 line(第一行显示内容) Q operation(操作流量)菜单，按enter键，找到Display 1 line(第一行显示内容) Position(位置)菜单，按enter键，退回到位置显示模式，此时显示屏第一行显示传感器数值。

●再调整浮子流量计的传感器位置，手动指针对准50%点流量位置，使得50%流量位置对应的传感器值在40—60之间（最佳状态在50左右），调整完毕后，固定传感器位置，松开指针，使指针退回到零点位置。

●再找到Submenu（菜单）Display(显示)菜单，按enter键，找到Display 1 line(第一行显示内容) Position(位置)菜单，按enter键，找到Display 1 line(第一行显示内容)Q operation(操作流量)菜单，按enter键，退回到流量显示模式，此时显示屏第一行显示流量值，再进行仪表标定。

3、找到Code number（密码）菜单,输入密码5400，进入工程师菜单；4、找到Lineration(线性化) 菜单，进入电流11点标校程序，屏幕自动显示0%；（1）指针对准零点位置，按enter键，0%点电流标校完毕，屏幕显示自动变为10%，进入10% 点电流标校；（2）指针对准10%点流量位置，按enter键，10%点电流标校完毕，屏幕显示自动变为20%，进入20% 点电流标校；（3）依照以上步骤，重复进行，依次标校30% 、40%、50%、60%、70%、80% 、90%、100% 各点电流；（4）100% 点电流标校完毕，屏幕显示自动回到上一级菜单，按C/CE键,切换到流量显示模式，指针依次对准0% ，10% 、…、90% 、100% 各点，检查电流输出及液晶显示是否在误差范围内；5、Adjust(数值调整)菜单可对0% 、10% 、…、90% 、100% 各点采样数值进行手动修改，从而进行电流的修正；如果某点电流输出超差，可对此点单独进行采样数值的修改，从而使电流输出达到精度要求；或者重新进行Lineration(线性化) 菜单11点电流标校程序，对每一点重新进行电流标校，使电流输出达到精度要求；6、Function(数据保存)菜单，按Enter键，warning！Down Lin.db→Enter”(是否保存数据)，按Entert键确认。

浮子流量计使用方法一、浮子流量计简介浮子流量计是一种常用的流量测量仪器，通过测量流体中浮子的位置变化来确定流量大小。

它主要由流量计本体、浮子、测量管道和传感器等组成。

浮子流量计广泛应用于化工、石油、冶金、环保等领域，以及液体、气体等介质的流量测量。

二、浮子流量计使用前的准备工作1.检查浮子流量计的外观是否完好，是否有破损或漏气现象。

2.确认浮子流量计的规格型号是否符合实际需要。

3.检查浮子流量计的安装位置和管道连接是否正确。

三、浮子流量计的安装步骤1.选择合适的安装位置，确保流体能够顺利通过浮子流量计。

2.根据浮子流量计的规格型号，选择合适的接头和密封件，进行连接。

3.将浮子流量计与管道连接，确保连接紧固可靠，不漏气、不漏液。

4.根据实际需要，安装传感器，连接电源和信号线。

四、浮子流量计的使用方法1.打开流体供应阀门，使流体进入浮子流量计。

2.观察浮子的位置变化，可以通过裸眼或配备的显示屏进行实时监测。

3.根据浮子的位置，可以确定流体的流量大小。

通常，浮子越高，表示流体流量越大；浮子越低，表示流体流量越小。

4.根据需要，可以通过调节流体供应阀门的开度，来控制流体的流量。

五、浮子流量计的注意事项1.在使用浮子流量计前，应确保浮子流量计的内部清洁，避免杂质或颗粒物对测量结果的影响。

2.浮子流量计的安装位置应尽量避免有振动或冲击的环境，以免影响测量精度。

3.浮子流量计的使用温度范围、压力范围等参数应符合实际需求，以免损坏仪器或影响测量准确性。

4.定期对浮子流量计进行校准和维护，确保其长期稳定可靠的工作。

六、浮子流量计的优缺点1.优点：浮子流量计结构简单，使用方便，适用于大多数介质的流量测量；测量范围广，测量精度高；成本相对较低。

2.缺点：对流体的压力、温度和粘度等参数有一定的限制；需要定期维护和校准，以确保测量结果的准确性；不适用于高压、高温和腐蚀性介质的流量测量。

七、浮子流量计的应用领域1.化工工业：浮子流量计广泛应用于化工工业中，用于测量各种液体和气体的流量，如酸、碱、溶剂等。
