金属管浮子流量计的基本工作原理及特点

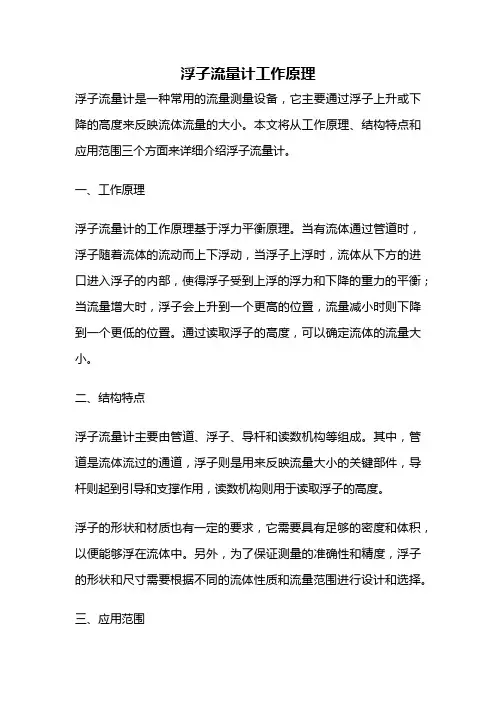

浮子流量计工作原理浮子流量计是一种常用的流量测量设备，它主要通过浮子上升或下降的高度来反映流体流量的大小。

本文将从工作原理、结构特点和应用范围三个方面来详细介绍浮子流量计。

一、工作原理浮子流量计的工作原理基于浮力平衡原理。

当有流体通过管道时，浮子随着流体的流动而上下浮动，当浮子上浮时，流体从下方的进口进入浮子的内部，使得浮子受到上浮的浮力和下降的重力的平衡；当流量增大时，浮子会上升到一个更高的位置，流量减小时则下降到一个更低的位置。

通过读取浮子的高度，可以确定流体的流量大小。

二、结构特点浮子流量计主要由管道、浮子、导杆和读数机构等组成。

其中，管道是流体流过的通道，浮子则是用来反映流量大小的关键部件，导杆则起到引导和支撑作用，读数机构则用于读取浮子的高度。

浮子的形状和材质也有一定的要求，它需要具有足够的密度和体积，以便能够浮在流体中。

另外，为了保证测量的准确性和精度，浮子的形状和尺寸需要根据不同的流体性质和流量范围进行设计和选择。

三、应用范围浮子流量计具有简单、直观、可靠等优点，因此被广泛应用于工业生产、实验室研究和环境监测等领域。

它可以用于测量各种流体，包括液体、气体和蒸汽等，在石油化工、化学工业、食品加工、医药卫生等行业中都有广泛的应用。

浮子流量计还可以根据需要进行定制和改进，增加一些功能和特点，例如温度、压力、流速等的测量和显示，以及报警、控制和自动化等功能，可以满足不同领域和行业的需求。

浮子流量计是一种非常常用的流量测量设备，它的工作原理简单、结构紧凑、操作方便，具有广泛的应用范围和市场前景。

在实际使用中，需要根据具体情况选择合适的型号和参数，以达到最佳的测量效果和性能。

金属管浮子流量计说明书金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。

全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。

累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。

广泛应用于，石油、化工、发电、制药、食品、水处理等。

复杂，恶劣环境条件，及各种介质条件的流量测量过程中工作原理金属管浮子流量计金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。

此时浮子与孔板（或锥管）间的流通环隙面积保持一定。

环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量[1]的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。

这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。

特点金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点。

它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

测量部分特点：1、坚固的全金属结构设计型浮子流量计；2、采用独立概念设计的测量管指示3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；4、低压力损失设计；5、短行程、小型结构设计、仪表总高度250 ；6、磁性耦合结构确保数据传输、信号更加稳定；7、保温或伴热夹套；8、垂直、水平、各种安装方式更适合不同使用场合；9适用于小口径和低流速介质流量测量；10、工作可靠，维护量小，寿命长；11、对于直管段要求不高；12、较宽的流量比10：1；13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；14、单轴灵敏指示；15非接触磁耦合传动；16金属结构，适于高温、高压和强腐蚀性介质；17、可用于易燃、易爆危险场合；18、选二线制、电池、交流供电方式；19、多参数标定功能；20、带有数据恢复，数据备份及掉电保护功能具结构原理金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。

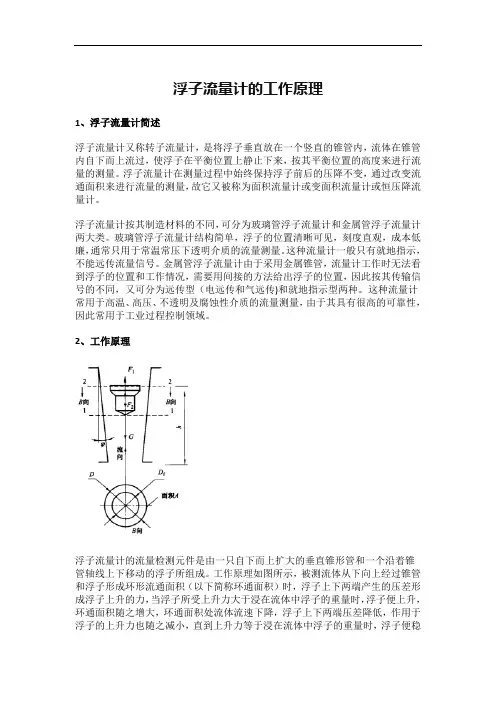

浮子流量计的工作原理1、浮子流量计简述浮子流量计又称转子流量计，是将浮子垂直放在一个竖直的锥管内，流体在锥管内自下而上流过，使浮子在平衡位置上静止下来，按其平衡位置的高度来进行流量的测量。

浮子流量计在测量过程中始终保持浮子前后的压降不变，通过改变流通面积来进行流量的测量，故它又被称为面积流量计或变面积流量计或恒压降流量计。

浮子流量计按其制造材料的不同，可分为玻璃管浮子流量计和金属管浮子流量计两大类。

玻璃管浮子流量计结构简单，浮子的位置清晰可见，刻度直观，成本低廉，通常只用于常温常压下透明介质的流量测量。

这种流量计一般只有就地指示，不能远传流量信号。

金属管浮子流量计由于采用金属锥管，流量计工作时无法看到浮子的位置和工作情况，需要用间接的方法给出浮子的位置，因此按其传输信号的不同，又可分为远传型（电远传和气远传)和就地指示型两种。

这种流量计常用于高温、高压、不透明及腐蚀性介质的流量测量，由于其具有很高的可靠性，因此常用于工业过程控制领域。

2、工作原理浮子流量计的流量检测元件是由一只自下而上扩大的垂直锥形管和一个沿着锥管轴线上下移动的浮子所组成。

工作原理如图所示，被测流体从下向上经过锥管和浮子形成环形流通面积（以下简称环通面积）时，浮子上下两端产生的压差形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子的重量时，浮子便上升，环通面积随之增大，环通面积处流体流速下降，浮子上下两端压差降低，作用于浮子的上升力也随之减小，直到上升力等于浸在流体中浮子的重量时，浮子便稳定在某一高度。

浮子在锥管中的高度和通过的流量有一一对应的关系。

浮子流量计的体积流量公式为式中，α——浮子流量计的流量系数﹔Df——零刻度处锥管的内径﹔h———浮子高度﹔φ——锥管的锥角﹔Vf-—浮子的体积，m3;ρf———流体的密度，kg/ m3;ρf——浮子密度，kg/m3;Af--—浮子最大迎流面积，m2流量qv，与浮子高度h之间为一一对应的近似线性关系。

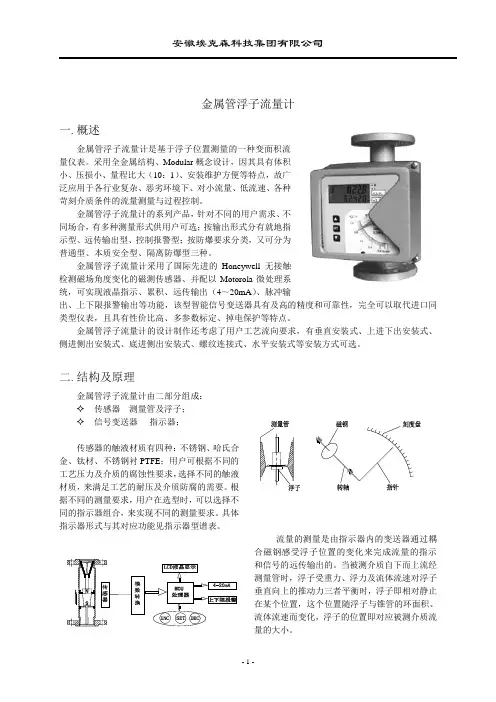

使用手册Instruction manual安徽运诚科技集团有限公司2019.06 版金属管 浮子流量计应运而生因诚而存EMERGE AS THE TIMES REQUIREDEVELOPMENT BASED ON INTEGRITY金属管浮子流量计01概述金属管浮子流量计（金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的量，特别适宜低流速小流量的测量。

多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。

本手册面向专业技术人员，适用于金属管浮子流量计的设计选型，也可用于最终用户在使用时的参考。

手册分别介绍了本系列金属管浮子流量计的工作原理、功能特点、技术参数、仪表类型及外形、流量计算、接线方法和安装、维护等。

本手册只针对本系列金属管浮子流量计的设计选型和使用，同时厂家保留某些技术参数改进而不预先通知的权利。

02测量原理本系列金属管浮子流量计主要由两大部分组成：传感器和指示器。

传感主要由连接法兰、测量锥管、浮子和上下导向器组成；指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。

在垂直的锥形测量管内，有一可上下移动的测量部件——浮子（图1），当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向 上移动。

当流体的流量增大时，浮子的位移量增大；反之，流体的流量减少时，浮子的位移量变小。

也就是说，流体流量的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。

当流体的流量保持在一个恒定的流量Q时，浮子也处于一动平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的环形面积保持恒定。

浮子受到三个力的作用：浮子的重力G，浮子受到的浮力F，浮子受到流体的作用力P，这三个力达到平衡。

根据流体动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可变面积测量流量的原理。

金属管浮子流量计原理及作用金属管浮子流量计是一种常用的流量测量仪表，通过测量流体中的浮子位置来确定流量大小。

它主要由金属管、浮子、转动部件、传感器和显示仪表等组成。

本文将详细介绍金属管浮子流量计的原理及作用。

一、原理：金属管浮子流量计的原理基于阿基米德定律和浮力原理。

当流体通过金属管时，由于管道的收缩、扩张或弯曲等结构，流体速度发生变化，导致压力变化。

浮子受到流体的压力作用，会上下浮动，浮子的位置与流体流量成正比关系。

通过测量浮子的位置，我们可以确定流体的流量大小。

金属管浮子流量计的转动部件通常采用磁性材料，当浮子位置变化时，转动部件也会相应变动。

传感器通过感应转动部件上的磁场变化，将其转化为电信号。

这个电信号经过处理后，可以转化为流体流量的显示值。

二、作用：金属管浮子流量计在工业生产中具有重要的作用，主要体现在以下几个方面：1. 测量功能：金属管浮子流量计可以对液体或气体的流量进行准确测量。

通过测量流体的流量，我们可以掌握生产过程中液体或气体的用量、消耗情况，以便进行生产计划和物资调配。

2. 控制功能：金属管浮子流量计可以与控制系统连接，实现对流体流量的自动控制。

当流量达到设定值时，控制系统可以自动调节流体的供应或排放，以保持流量的稳定。

3. 报警功能：金属管浮子流量计可以设置上下限报警值，当流体流量超出预设范围时，会触发报警信号，提醒操作人员及时采取措施，防止事故发生。

4. 监测功能：金属管浮子流量计可以实时监测流体的流量变化，并将数据传输给监控系统。

通过对流量的监测，我们可以及时发现流体管路的异常情况，如堵塞、泄漏等，从而采取相应的维修措施。

5. 安全保护功能：金属管浮子流量计可以监测流体的流量，当流量异常大或异常小时，可以及时停止设备运行，避免设备的过载或空转，从而保护设备的安全运行。

金属管浮子流量计是一种可靠、准确的流量测量仪表，广泛应用于石油、化工、冶金、电力等行业。

它通过测量浮子位置来确定流体流量大小，具有测量功能、控制功能、报警功能、监测功能和安全保护功能等作用。

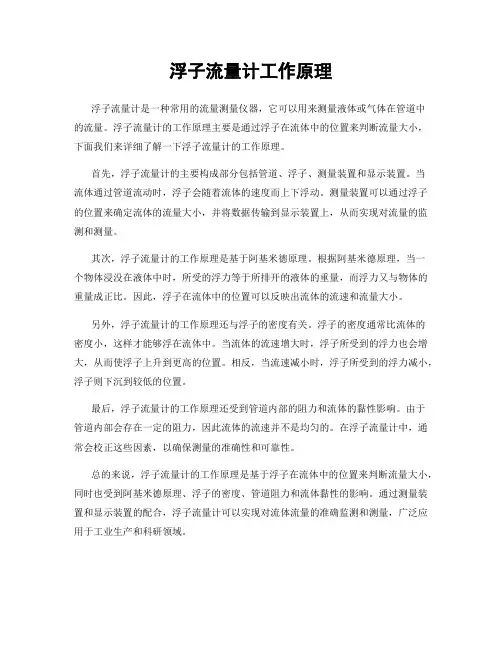

浮子流量计工作原理
浮子流量计是一种常用的流量测量仪器，它可以用来测量液体或气体在管道中
的流量。

浮子流量计的工作原理主要是通过浮子在流体中的位置来判断流量大小，下面我们来详细了解一下浮子流量计的工作原理。

首先，浮子流量计的主要构成部分包括管道、浮子、测量装置和显示装置。

当
流体通过管道流动时，浮子会随着流体的速度而上下浮动。

测量装置可以通过浮子的位置来确定流体的流量大小，并将数据传输到显示装置上，从而实现对流量的监测和测量。

其次，浮子流量计的工作原理是基于阿基米德原理。

根据阿基米德原理，当一
个物体浸没在液体中时，所受的浮力等于所排开的液体的重量，而浮力又与物体的重量成正比。

因此，浮子在流体中的位置可以反映出流体的流速和流量大小。

另外，浮子流量计的工作原理还与浮子的密度有关。

浮子的密度通常比流体的
密度小，这样才能够浮在流体中。

当流体的流速增大时，浮子所受到的浮力也会增大，从而使浮子上升到更高的位置。

相反，当流速减小时，浮子所受到的浮力减小，浮子则下沉到较低的位置。

最后，浮子流量计的工作原理还受到管道内部的阻力和流体的黏性影响。

由于
管道内部会存在一定的阻力，因此流体的流速并不是均匀的。

在浮子流量计中，通常会校正这些因素，以确保测量的准确性和可靠性。

总的来说，浮子流量计的工作原理是基于浮子在流体中的位置来判断流量大小，同时也受到阿基米德原理、浮子的密度、管道阻力和流体黏性的影响。

通过测量装置和显示装置的配合，浮子流量计可以实现对流体流量的准确监测和测量，广泛应用于工业生产和科研领域。

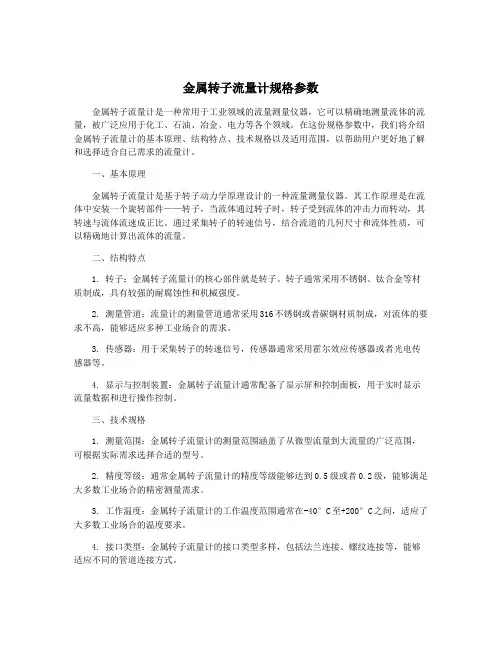

金属转子流量计规格参数金属转子流量计是一种常用于工业领域的流量测量仪器，它可以精确地测量流体的流量，被广泛应用于化工、石油、冶金、电力等各个领域。

在这份规格参数中，我们将介绍金属转子流量计的基本原理、结构特点、技术规格以及适用范围，以帮助用户更好地了解和选择适合自己需求的流量计。

一、基本原理金属转子流量计是基于转子动力学原理设计的一种流量测量仪器。

其工作原理是在流体中安装一个旋转部件——转子，当流体通过转子时，转子受到流体的冲击力而转动，其转速与流体流速成正比。

通过采集转子的转速信号，结合流道的几何尺寸和流体性质，可以精确地计算出流体的流量。

二、结构特点1. 转子：金属转子流量计的核心部件就是转子。

转子通常采用不锈钢、钛合金等材质制成，具有较强的耐腐蚀性和机械强度。

2. 测量管道：流量计的测量管道通常采用316不锈钢或者碳钢材质制成，对流体的要求不高，能够适应多种工业场合的需求。

3. 传感器：用于采集转子的转速信号，传感器通常采用霍尔效应传感器或者光电传感器等。

4. 显示与控制装置：金属转子流量计通常配备了显示屏和控制面板，用于实时显示流量数据和进行操作控制。

三、技术规格1. 测量范围：金属转子流量计的测量范围涵盖了从微型流量到大流量的广泛范围，可根据实际需求选择合适的型号。

2. 精度等级：通常金属转子流量计的精度等级能够达到0.5级或者0.2级，能够满足大多数工业场合的精密测量需求。

3. 工作温度：金属转子流量计的工作温度范围通常在-40°C至+200°C之间，适应了大多数工业场合的温度要求。

4. 接口类型：金属转子流量计的接口类型多样，包括法兰连接、螺纹连接等，能够适应不同的管道连接方式。

5. 防护等级：根据不同的工业环境，金属转子流量计的防护等级一般在IP65至IP68之间，具有较好的防尘防水性能。

四、适用范围金属转子流量计适用于石油、化工、冶金、电力、水处理等各个领域的流量测量，尤其对于高粘度、高温、高压等特殊工况下的流体测量有着突出的性能优势。
