金属管浮子流量计说明书金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。
全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。
具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。
累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。
广泛应用于，石油、化工、发电、制药、食品、水处理等。
复杂，恶劣环境条件，及各种介质条件的流量测量过程中工作原理金属管浮子流量计金属管浮子流量计浮子在测量管中，随着流量的变化，将浮子向上移动，在某一位置浮子所受的浮力与浮子重力达到平衡。
此时浮子与孔板（或锥管）间的流通环隙面积保持一定。
环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量[1]的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。
这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
特点金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。
它具有体积小，检测范围大，使用方便等特点。
它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
测量部分特点：1、坚固的全金属结构设计型浮子流量计；2、采用独立概念设计的测量管指示3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统；4、低压力损失设计；5、短行程、小型结构设计、仪表总高度250 ；6、磁性耦合结构确保数据传输、信号更加稳定；7、保温或伴热夹套；8、垂直、水平、各种安装方式更适合不同使用场合；9适用于小口径和低流速介质流量测量；10、工作可靠，维护量小，寿命长；11、对于直管段要求不高；12、较宽的流量比10：1；13、双行大液晶显示，可选现场瞬时/累计流量显示，可带背光；14、单轴灵敏指示；15非接触磁耦合传动；16金属结构，适于高温、高压和强腐蚀性介质；17、可用于易燃、易爆危险场合；18、选二线制、电池、交流供电方式；19、多参数标定功能；20、带有数据恢复，数据备份及掉电保护功能具结构原理金属浮子流量计的流量检测元件是由一根自下向上扩大的垂直锥形管和一个沿着锥管轴上下移动的浮子组所组成。
MTFVARIABLE AREA FLOW METERFOR MICROFLOWMTF型微小流量金属管浮子流量计使用说明书MTF-DT-JS-1023-2018(A)感谢您选择丹东通博电器（集团）有限公司的产品。
本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。
请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。
并可通过下载本说明书。
如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。
商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。
本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。
丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。
质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。
在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。
丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。
除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。
质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。
1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。
(4)1.2过程泄漏可能导致严重伤害或死亡。
(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。
(4)2产品说明 (4)2.1 产品主要结构-图2-1 (4)2.2工作原理-图2-2 (5)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能..................................................................................................................... 错误!未定义书签。
流量计使用指南说明书一、产品简介流量计是一种用于测量液体或气体的流量的仪器，它广泛应用于工业、农业、石油、化工等领域。
本产品使用指南将为用户提供准确详细的操作步骤，助您正确使用流量计，提高工作效率。
二、安装要求1. 选择合适的位置：流量计应安装在离主管道适当距离的稳定位置，以确保测量的准确性。
2. 连接管道：将流量计与管道进行牢固连接，接口应严密，不得有泄漏。
3. 起始调零：在使用流量计之前，应进行起始调零操作，以确保后续测量的准确性。
三、操作步骤1. 打开流量计电源，并确认指示灯是否亮起。
2. 进入菜单界面，依次设置测量单位、流速范围和报警参数等，根据实际需要进行调整。
3. 进行测量操作：根据流量计的型号和功能，选择合适的测量方法，按照相应步骤进行操作。
4. 确认测量结果：流量计将显示实时测量结果，确保结果准确可靠。
5. 关闭流量计电源，结束使用。
四、常见问题解决方法1. 测量结果异常：检查是否有漏气或漏液现象，重新校准流量计，保持管道清洁。
2. 操作错误：仔细阅读说明书，按照操作步骤进行操作。
3. 存储异常：检查流量计的存储功能是否正常，如有问题，请联系厂家技术支持。
五、维护保养1. 定期清洁流量计：使用软布擦拭流量计外壳，确保表面干净整洁。
2. 避免冲击：流量计为精密仪器，应避免剧烈震动或冲击，防止损坏。
3. 定期校准：根据使用频率和要求，定期对流量计进行校准，确保测量结果准确可靠。
六、安全注意事项1. 使用过程中如发现异常情况或故障，应立即停止使用，并联系专业人员进行维修或更换。
2. 避免流量计被高温、低温、潮湿或腐蚀性物质所接触，以免损坏设备。
3. 请勿未经授权进行拆卸或维修，以免造成二次损伤。
七、售后服务本公司提供完善的售后服务，在保修期内，对质量问题提供免费维修或更换服务。
详细的售后服务政策请参考售后服务文件。
八、结束语本使用指南仅为流量计用户操作提供参考，并不能包含所有细节和情况。
金属管浮子流量计量程金属管浮子流量计是一种流量测量仪器，常用于流体工程领域。
它由金属管、浮子、连杆、指针等组成，通过检测流体的流速和密度来实现流量的测量。
浮子的上升和下降受到流体的阻力和浮力等因素影响，而指针则通过连杆的移动来显示流量数据。
浮子流量计的量程即为其能够测量的最大和最小流量范围。
在选择浮子流量计时，需要根据具体的应用需求来确定量程。
下面我们将介绍金属管浮子流量计量程方面的一些知识。
在金属管浮子流量计中，量程的单位一般为立方米/小时（m³/h）。
其量程的最大值和最小值决定了该仪器适用的流量范围。
通常情况下，金属管浮子流量计的量程从几十立方米/小时到几千立方米/小时不等。
量程的确定需要考虑以下几个方面：一、流量范围量程的确定需要根据实际应用场景来确定流量范围。
如果需要测量的流量范围较大，则需要选择量程范围大的金属管浮子流量计；反之，如果测量的流量范围较小，则应选择量程小的金属管浮子流量计。
二、测量精度量程的选取还要考虑测量精度。
量程的范围越大，相对应的精度就会变得较低；而量程范围较小的金属管浮子流量计则相对具有较高的精度。
三、流体性质不同的流体性质对浮子流量计的作用力大小不同，这意味着对于不同的流体，需要选择适合的量程范围。
例如，对于粘性较大的流体，需要选择量程较小的金属管浮子流量计。
四、工作条件在极端温度、压力等工作条件下，需要选择适合的金属管浮子流量计并确定其量程。
当液体温度较高时，需要选择耐高温的金属材料制成的浮子流量计；当液体压力较高时，需要选择大口径的金属管或更加耐压的材料制成的浮子流量计。
综上所述，金属管浮子流量计量程是在实际应用场景中根据测量范围、测量精度、流体性质和工作条件等多个因素综合考虑后确定的。
正确选择量程有助于保证测量精度、提高工作效率。
JBT 6844-1993 金属管浮子流量计中华人民共和国机械行业标准金属管浮子流量计发布一实施中华人民共和国机械工业部中华人民共和国机械行业标准一金属管浮子流量计主题内容与适用范围本标准规定了金属管浮子流量计的产品分类、技术要求、试验方法、检验规则、标志、包装与贮存本标准适用于侧量封闭管道中液体、气体或燕汽流量的金属管浮子沈量计以下简称流量计。
引用标准爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“’爆炸性环境用防爆电气设备本质安全型电路和电气设备“「, 工业自动化仪表气源压力范围和质量外壳防护等级的分类运油包装收发货标志包装储运图示标志仪器仪表包装通用技术条件产品分类型式按流量计传感器工作方式分为锥管浮子式‘金属锥管与浮子孔板浮子式圆往形金属、节流孔板与锥形浮子。
按流量计传感器的结构分为基型卜夹套型。
耐腐型。
卜按流量计的主要功能分为现场指示卜气远传电远传报警。
注之间可以适当组合成具有两种或多种功能。
卜按流量计的适应环境分为普通型卜防爆型。
机械工业部一一批准一一实施拍一基本参数公称通径流量计的公称通径系列值为,,注括号内的位为非优选位。
公称工作压力流量计的公称工作压力系列值为今精确度等级流量计的精确度等级系列值为。
注括号内的数位为非优选值。
流量翻量范围上限值数系流量计的流量洲量范围上限位数系应按下式计算式中流量计流量侧量范旧上限值数系一任意正、负整数或零 ,中任一数值。
注流量浏量范围上限值均指在标准状态下的流全值。
, 范围度流量计流量测量范围度为或工作流体的温度上限温度范围卜下限温度范围一动力供电电源‘公称值交流供电直流供电任选。
供气气源公称压力翰出信号气远传电远传或或电脉冲信号。
报警声、光或电信号。
正常工作大气条件温度一、十或一或按用户要求相对湿度大气压力连接方式法兰连接卜姗纹连接夹持连接软管连接。
拍一技术要求今参比工作条件下的墓本性能今基本误差流计‘具有现场指示或气远传或电远传功能的基本误差应不超过表规定的荃本误差限。

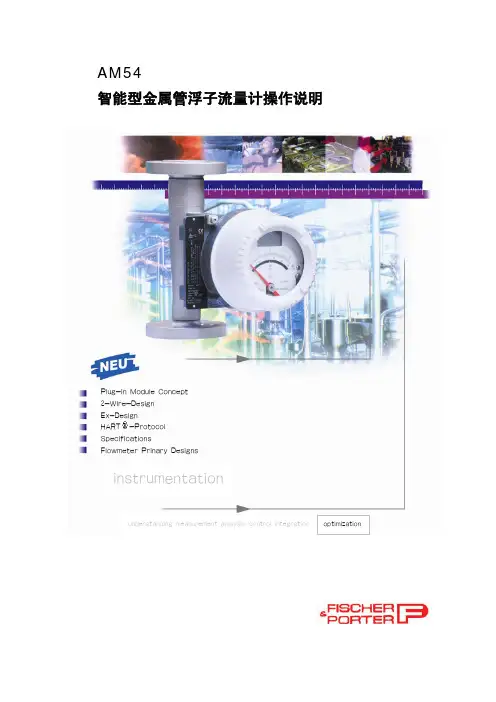

AM54智能型金属管浮子流量计操作说明Plug-in Module Concept 2-Wire-Design Ex-DesignHART-ProtocolSpecificationsFlowmeter Prinary Designsinstrumentation目 录1、概 述 (1)2、测量原理 (1)3、特 点 (1)4、技术参数 (2)5、流 量 表 (3)6、口径的确定 (4)7、仪表安装 (5)8、安装附件 (5)9、仪表的维护及注意事项 (5)10、标志、包装、运输及贮存 (5)11、安装尺寸图 (6)12、AM54智能型指示器 (9)13、型 号 说 明 (15)1. 概 述Fischer&Porter公司的AM系列智能型金属管浮子流量计以其可变面积流量测量享誉全世界。
其独特 的插入式指示器及多功能浮子等特点使本产品更加方便、可靠、完美。
本产品广泛应用于化工、石油、制药、食品和饮料等行业。
AM系列智能型金属管浮子流量计可测量液体、气体和水蒸汽，具有坚固、安全、耐用等特点。
其耐高压、高温等性能尤其适用于测量腐蚀性强、混浊、以及肮脏的液体。
测量管材质可多种选择，经检验可适用于多种恶劣工作环境。
指示器内附插入式模块，可在任何时候不中断测量随时升级更换，共有以下几种功能：●AM-71带指针显示●AM-72带指针显示和下限报警●AM-73带指针显示和上限报警●AM-74带指针显示和上、下限报警●AM-31带指针显示，4-20mA信号输出●AM-32带指针和数字显示，4-20mA信号输出，数字能显示瞬时和累积流量，仪表参数现场可调。
2. 测量原理当测量介质处于某一流量时，磁性浮子在测量管中对应一个浮子位置，这个浮子位置通过指示器中的 磁耦合系统传给指针，在刻度盘上即可读出相应的流量值。
3. 特 点(1)测量管部分▲ 坚固的全金属结构▲ 可选择多种材质：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、316、316L、PTFE衬里、Hc、Ti等▲ 保温夹套型设计▲ 高温型设计▲ 带气阻尼装置▲ 低压力损失▲ 适合恶性环境，腐蚀性介质▲ 具有良好的抗震性，抗热性(2)指示器部分▲ 数字指示（瞬时/累积流量）▲ 带微电子数字处理器的转换器，可以实现自检功能▲ 表盘带数据输入键，可现场更改数据▲ 带4-20mA输出，HART通讯协议▲ 带上、下限报警▲ 防护等级高IP67▲ 防爆设计（本安和隔爆）4.技术参数仪表型号 AM流量范围 水 2.5 1/h to 200 m3/h空气 0.07 to 4500 m3/h(20℃，1.013bar)量 程 比 10:1精 度 标准精度：1.5% 高精度：1.0%标准精度(PTFE型)：2.5% 高精度(PTFE型)：1.5%连接方式 法兰连接标 准：DIN2501（DN15-DN200）特 殊：DIN2512（DN15-DN200）ANSI（1/2〃-8〃）国标、日标等根据用户需要螺纹连接 DIN11851（SC40-SC80[1-1/2〃-3〃]） 根据用户需要夹套连接方式 内螺纹 1/2〃NPT法兰连接 DN15 PN40 DIN2501 根据用户需要最大压力 250bar温度范围 介质温度-40 to+200℃（标准型）-20 to+125℃（PTFE型）-40 to+400℃（高温型） 环境温度-20 to +60o C材 质 1Cr18Ni9Ti0Cr18Ni12Mo2Ti（316Ti、1.4571）316（0Cr17Ni12Mo2） 304 （0Cr18Ni9) 316L（00Cr17Ni14Mo2） 304L（00Cr19Ni10） PTFE衬里Hastelloy CTi根据用户需要防护等级 IP67供电电源 12-28VDC（2线制） 电池供电 防爆等级本安防爆：Exia II CT4-6隔 爆：Exd II CT4-65．流量表安装高度250mm 流量范围（最大值） 压力损失（KPa）水 1/h 1kg/dm 3、1mPas 空气 m 3/h at 20o C、1013mbar水 1/h 1kg/dm 3、1mPas 空气 m 3/h at 20o C、1013mbar口 径M1 M2 浮 子 号M1 M2 25 0.7 15-250-K 10 6.5 7.1 40 25 1.1 15-250-K 20 6.5 5.5 7.2 6340 1.8 15-250-K 30 6.6 5.5 7.3 100 63 2.8 15-250-K 40 6.6 5.6 7.5 160 100 4.8 15-250-K 50 6.8 5.6 8.0 250 160 7.0 15-250-K 60 7.2 5.6 10.8 400 250 10.0 15-250-K 70 8.6 6.1 10.0 DN15 （1/2〃）630 400 16.0 15-250-K 80 11.1 7.3 14.0 1000 630 30 25-250-K 10 7.0 5.9 7.7 1600100045 25-250-K 20 8.0 6.0 8.8 2500 160070 25-250-K 30 10.8 6.8 12.0 4000 2500110 25-250-K 40 15.8 9.2 19.0 6300 4000180 25-250-K 50 20.0 10.0 25.0 DN25 ( 1〃)10000 6300250 25-250-K 60 24.2 14.0 29.5 63004000180 50-250-K 10 8.1 6.8 8.6 100006300250 50-250-K 20 11.0 9.4 10.4 16000 10000 400 50-250-K 30 17.0 14.5 15.5 DN50 ( 2〃)25000 16000 1000 50-250-K 40 28.0 18.5 22.0 25000 160001000 80-250-K 10 8.1 6.9 8.0 40000 25000 1200 80-250-K 20 9.5 9.0 14.0 DN80 ( 3〃)63000 400001800 80-250-K 30 10.0 7.9 25.0 63000 40000 2000 100-250-K 1010.0 8.5 38.0 DN100 ( 4〃) 100000 63000 2500 100-250-K 2016.2 12.8 40.5 100000 80000 4000 150-250-K 1019.0 16.0 42.0 DN150 ( 6〃) 160000 100000 4500 150-250-K 2022.0 17.3 44.0 160000 200-250-K 1025.0 20.0 56.0 DN200 ( 8〃)200000200-250-K 2028.524.062.0注：M1-浮子材质为1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、316、316L、Hc等M2-浮子材质为PTFE、Ti 等6. 口径的确定2、测量液体A、如果用户已知液体的体积流量Q Va ,则需要计算系数F V :根据以上计算的系数F v ，计算用水标校时对应水的体积流量：Q V （水）=F v ×Q VaB、如果用户已知液体的质量流量Q m ,则需要计算系数F m:根据以上计算的系数F m ，计算用水标校时对应水的体积流量：Q V （水）=F m ×Q m注：ρS =所选浮子的材料密度 (g/cm 3),见下表ρa =被测液体的密度 (g/cm 3)浮子密度对照表浮子材质ρS (g/cm 3)304,316,316L,1Cr18Ni9Ti,1Cr18Ni12Mo2Ti 7.8 聚四氟乙烯 （PTFE）3.4 哈氏合金 （Hc，Hb）8.3 钛 （Ti）4.51C、根据以上计算得到的水流量Q V （水），查对流量表确定浮子号、口径。
万丰测控 流量仪表■概述LZ 型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。
流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。
浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。
也可配装不同的转换器，将流量值转换成标准如4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ 型系列金属管浮子流量计，适用于测量液体、气体。
在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。
除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。
LZ 型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。
如现场指针指示，LCD 显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC 供电、220V AC 供电，方便用户现场情况进行选择。
LZ 型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。
■技术参数：仪表型号 LZ 系列金属管浮子流量计 测量范围 （100%点值）从流量表选择水 20℃ 2.5-150,000L/h空气 1.013bar abs 20℃ 0.07-3000m 3/h量程比 10：1 5：1 精度等级 1.5 2.5 压力损失 见流量表测量管 锥形测量管 孔板测量管 刻度盘分度 依据流量单位划分仪表口径 DN15-DN150 其他口径协商制造法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6 法兰标准 GB/T9119 .10-88 也可按用户提供法兰标准制造如 ANSI B 16.5保温夹套法兰 DN15 DN25/PN4.0 1/2 保温夹套管 ф12特殊类型 高压型、螺纹型和其他特殊型可根据用户要求提供介质粘度 DN15≤5mPa.sDN25～DN150≤250mPa.s介质温度 -80∽200℃ 标准型 0∽85℃ 防腐型 -80∽300℃ 高温型 环境温度 -25∽60℃ 防护等级 IP65电信号输出 输出信号 4-20mA （两线制）线性度 1％温度影响 0.5％/10℃电气接口 M20×1.5 标准型 供电电源 24V DC 标准型 电源消耗 ≤3W限位报警 供电电源 24V DC电源消耗 ≤3W触点容量 3A/220V 工作温度 -25∽60℃ 防爆等级 Exib ⅡCT5 Exd ⅡBT5 防爆关联设备 本安型安全栅LB906■型谱LZ Z 就地指示型D 电远传型口径 DN15 25 50 80 100 150结构型式F10 下进上出型（可以缺省）F11 下进侧出型F12 侧进侧出型F13 右进左出型F14 左进右出型接液材质RR0 0Cr18Ni12Mo2Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RR1 1Cr18Ni9Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RL 316L 适用于结构型式 F10型 F11型 F12型 F13型 F14型RP PTFE 适用于结构型式 F10型Ti 钛合金适用于结构型式 F10型HC 哈氏合金适用于结构型式 F10型附加结构T 夹套型适用于测量器类型 F10型Z 阻尼型适用于测量器类型 F10型 F11型 F12型 F13型 F14型G 高温型适用于测量器类型 F10型 F11型 F12型 F13型 F14型Y 高压型适用于测量器类型 F10型 F11型 F12型 F13型 F14型指示器 (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）缺省现场指针显示瞬时流量ES1 24VDC供电，现场指针显示瞬时流量，角位移变送器，远传4-20mA标准电流信号ES2 24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号K1 带一上限报警点输出K2 带一下限报警点输出K12 带一上限和一下限报警点输出JSB 电池供电， LCD显示瞬时流量和累积流量JSC 240VAC供电，LCD显示瞬时流量和累积流量JSD 24V DC供电，LCD显示瞬时流量和累积流量JSE 24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号防爆型式缺省普通型方表头Exi 本安防爆型方表头Exd 隔爆型圆表头举例：LZ□-□□□□□□□注：无选择项可以缺省。
ＨＳＦ系列金属管浮子流量计说明书江苏・金湖汉森尔自动化设备有限公司目录一、 概述 (1)二、 原理 (1)三、 特点 (2)四、 技术参数与功能 (2)五、 指示器类型 (3)六、 远传输出及HART数字协议通讯 (4)七、 现场组态 (6)八、 限位报警 (9)九、 附加结构 (11)十、 磁过滤器和直管段 (12)十一、仪表结构及外形尺寸 (13)十二、安装与维护 (14)十三、流量表 (15)十四、仪表口径浮子号及流量刻度的确定 (16)十五、型号选择说明 (17)附录A：HART Config Too l菜单 (18)一、 概述HSF 系列金属管浮子流量计是一种基于浮子位置测量的变面积式流量仪表，它利用流体动力学及磁藕合原理，采用全金属焊接坚固结构和带HART @通讯协议的电气转换部件，可用于不同要求的液体、气体和蒸汽的流量测量。
HSF 系列金属管浮子流量计具有可选的多种触液材质，适合大多流体介质；隔爆及本安型流量计可用于危险场所；垂直、底进侧出、侧进侧出及水平安装等多种安装形式适于不同的现场工艺要求。
另外，通过在指示器内安装符合HART @通讯协议的HSF01 流量计板卡， 用户就能够通过 PC 机或HART @通讯协议手操器，对流量计进行组态和管理、实时监测过程变量，不同形式的流量计可实现对所测流量的就地指示、远传输出、限位报警及累积功能。
精心设计的HSF 系列金属管浮子流量计具有良好的精度和可靠性，使其在复杂、恶劣的环境及介质条件下实现对流量的测量与控制，多年来在石油、化工、化肥、能源、冶金、制药、食品、水处理等领域得到广泛应用。
二、 原理HSF 系列金属管浮子流量计主要由测量管部件和指示器部件组成。
测量管内装有锥形管和直浮子或孔板和锥形浮子，当流体从测量管内流过时，受流体动力作用，浮子就会在垂直方向上产生位移，最终浮子会静止在某一位置。
浮子与锥形管或孔板的环形面积是此时流量所要求的。
