发电机电气预防性试验的项目标准试验的方法刘秀明52页PPT

电气设备预防性试验 ppt课件

ppt课件
14
测量泄漏电流试验和直流耐压试验接线图(C) 采用上面接线，克服了A、B接线的缺点，但被试设备必需对地绝缘。已安装好的在用设备无法做到外壳对地绝缘。此接线适宜高压试验室内用。
ppt课件
15
• 试验方法步骤： • 根据被试设备的条件选择合适的试验设备，非成套装置则根
据试验设备选择合适接线。
• 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭
• “不怕太阳晒，也不怕那风雨狂，只怕先生骂我笨，没有学问无颜见爹娘 ……”
• “太阳当空照，花儿对我笑，小鸟说早早早……”
• 兆欧表输出的是直流电压，绝缘电阻、吸收比、极化指数的区别是在时间的读数上，这三种方法各有用途和特点。
• 1）绝缘电阻：测得的数值应换算到同一温度和过去值相比较，也就是存在温度修正问题。可以发现绝缘的整体和贯通性受潮以及贯通性的集中缺陷，对于局部的缺陷反映不灵敏。
• 以恒定转速搖动把手(一般为120转/分)，指针稳定后读数。测绝缘电阻记录1min的值。
• 读数完毕，应在搖表转动的情况下立即断开火线，然后再停止转动。
• 放电。时间不应少于2分钟，操作应该用绝缘工具进行。
ppt课件
9
影响因素和分析判断
1.影响因素 a)湿度相对湿度小于80% b)温度影响环境温度不低于5℃ c)表面状态的影响必要时加屏蔽 d)试验电压大小的影响 e)电气设备上剩余电荷的影响 f)兆欧表容量的影响 g)接线和表计型式的影响 2.分析判断 a)查“规程”应该大于规定的允许值 b)纵（历史数据）、横（各相、同类设备）向比较 c)排除外界因素
• 电容电流ic：它是由快速极化（电子、离子极化）而形成的，是时间的函数，随承受时间的增大而快速地减少，直至零。

《预防性试验》PPT课件

们的tanδ。
本节内容
4.2.1 西林电桥测量法的基本原理 4.2.2 西林电桥测量法的电磁干扰 4.2.3 西林电桥测量法的其他影响因素
返回
4.2.1 西林电桥测量法的基本原理
4-6 西林电桥原理接线图
tanδ能反映绝缘的整体性缺陷(例如全面
老化)和小电容试品中的严重局部性缺陷。由于
tanδ随电压而变化的曲线，可判断绝缘是否受潮、含有气泡及老化的程度。但是，测量tanδ不能灵
敏地反映大容量发电机、变压器和电力电缆(它们的电容量都很大)绝缘中的局部性缺陷，这时应尽可能将这些设备分解成几个部分，然后分别测量它
目前比较常用的是BY2671数字兆欧表。
BY2671数字兆欧表
小结
➢绝缘电阻是一切电介质和绝缘结构的绝缘状态最基本的综合特性参数。 ➢电气设备中大多采用组合绝缘和层式结构，故在直流电压下均有明显的吸收现象，测量吸收比可检验绝缘是否严重受潮或存在局部缺陷。
返回
(本节完)
4.2 介质损耗角正切的测量
返回
4.1 绝缘电阻、吸收比的测量
绝缘电阻是一切电介质和绝缘结构的绝缘状态最基本的综合性特性参数。由于电气设备中大多采用组合绝缘和层式结构，故在直流电压下均会有明显的吸收现象，使外电路中出现一个随时间而衰减的吸收电流。
测量泄漏电流从原理上来说，与测量绝缘电阻是相似的，但它所加的直流电压要高得多，能发现用兆欧表所不能显示的某些缺陷，具有自己的某些特点。
二.吸收比的测量
1.吸收比k
K
R6k值大(大于或等于1.3)绝缘良好,吸收现象明显;反之,绝缘受潮,吸收现象不明显
2.方法
按测绝缘电阻的方法测15秒和60秒时
的电阻

电气设备绝缘的预防性试验ppt课件

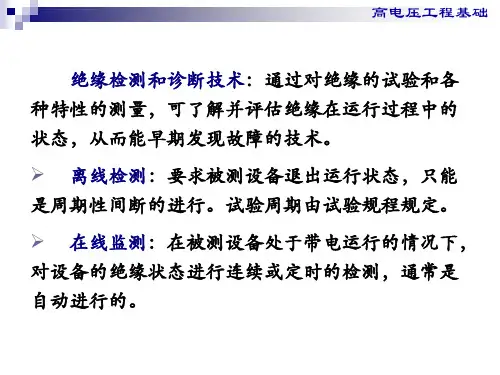

高电压工程基础
A
即C1、C2上的电荷需要重新分配，设C1 > C2 ， K 而R1 > R2 ，则可得：
R1 ， U1 U2
R2 U 2
C2
U
双层介质的等值电路
分界面上将积聚起一批多余的空间电荷，这就是夹层极化引起的吸收电荷，电荷积聚过程所形成的电流称为吸收电流。
2、绝缘电阻和吸收比的测量方法
高电压工程基础
在电气设备的绝缘上加上直流电压后，流过绝缘的电流要经过一个过渡过程才达到稳态值。驱动兆欧表达到额定转速，待指针稳定后，即可读取绝缘电阻的数值。通常认为加压60s时，通过绝缘的吸收电流已衰减至接近于零，所以规定加压60s时所测得的数值为被试品的绝缘电阻。
6.1.2 绝缘电阻和吸收比的测量 1、兆欧表（摇表）的原理和接线
高电压工程基础
绝缘电阻测试仪(兆欧表)
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
对于不均匀试品的绝缘，如果绝缘状况良好，则吸收现象明显，Ka值远大于1；如果绝缘严重受潮，由于Ig大增，Ia 迅速衰减， Ka值接近于1。
“雪亮工程"是以区（县）、乡（镇）、村（社区）三级综治中心为指挥平台、以综治信息化为支撑、以网格化管理为基础、以公共安全视频监控联网应用为重点的“群众性治安防控工程” 。
测量吸收比时，先驱动兆欧表达额定转速，待指针到“∞”时，用绝缘工具将火线迅速接至试品上，同时记录时间，分别读取15s和60s的绝缘电阻值。

发电机预防性试验方法

?
励磁为零时跳灭磁开关后测量定子残压
? 1. 测量发电机转子绕组绝缘电阻时，兆欧表的“L”端子引线接到转子滑环上，
“E”端引线接到（）上。
? 答：A：转子轴上
?
B：机座上
?
C：发电机外壳上
?
D：接地网上
2.简述应用串并联谐振原理进行交流耐压试验方法?
答：对于长电缆线路、电容器、大型发电机和变压器等电容量较大的被试品的交流耐压试验，需要较大容量的试验设备和电源，现场往往难以办到。在此情况下，可根据具体情况，分别采用串联、并联谐振或串并联谐振 (也称串并联补偿)的方法解决试验设备容量不足的问题。
? 极化指数： 10min和1min时的绝缘电阻的比值
受潮曲线图
3. 介质损耗
交流电压作用下绝缘体的特性 ? 交流电流有功分量与无功分量的比值 ? 绝缘体内功率损耗大小的参数 ? 对分布性的缺陷明显，对集中性的缺陷不明显 ? 当被试品绝缘由不同介质组成时，其介损为
tg? ? C1tg?1 ? C2tg?2 ? .......
串联谐振(电压谐振)法，当试验变压器的额定电压不能满足所需试验电压，但电流能满足被试品试验电流的情况下，可用串联谐振的方法来解决试验电压的不足。
吸收比（或极化指数）的测量：
目的：测量受潮
?
不用进行温度换算
?
200MW及以上发电机的定子绕组绝缘电阻推荐用极
化指数
5. 转子绕组绝缘电阻测量
静态测量一般用1000V兆欧表，水内冷转子用
500V及以下兆欧表 0.5MΩ以上可以投入运行
动态测量将碳刷提起，使其与外界断开，
考核离心力的影响
6. 定子绕组直流泄漏及直流耐压试验

发电机电气试验.ppt

三、发电机电气试验项目
（三一）、定绕子组绝绕缘组电绝阻缘、电吸阻收、比吸或收比(和或)极化指数试验
5.3、吸收比和极化指数的判断当发电机定子绕组绝缘受潮、脏污时，不仅绝缘电阻值
下降，而且吸收特性衰减时间缩短，吸收比值K减小。由于吸收比对绝缘受潮反映灵敏，所以一般以它作为判断绝缘受潮的主要指标之一。
三、发电机电气试验项目
（一）、定子绕组绝缘电阻、吸收比或极化指数试验
4.3、测量时要正确选用兆欧表额定电压，根据发电机的额定电压等级选择，定子绕组额定电压为1000V以上时 2500V兆欧表测量，其量程一般不低于10000MΩ ;对额定电压 1000V以下的绕组，用1000V兆欧表。
4.4、进行绝缘电阻测量时，每相绕组必须头尾短接，以免绕组匝间分布电容的影响，非被试绕组短接接地，用兆欧表依次测量每相对地及各相间的绝缘电阻和吸收比。
三、发电机电气试验项目
（一）、定子绕组绝缘电阻、吸收比或极化指数试验
4、测量方法 4.1、被试发电机必须和其他连接设备断开，试验时
发电机本身不能带电，端口出线必须和外部连接母线以及其他连接设备断开，尽可能避免外部影响。
4.2在正式测量前，一定要将定子绕组对地、相间预放电5～10min，否则测量的绝缘电阻值偏大，而吸收比又偏小；
测量发电机定子绕组的吸收比，主要是判断绝缘的受潮程度。由于定子绕组的吸收现象显著，所以测量吸收比对发现绝缘受潮是较为灵敏的。
三、发电机电气试验项目
（一）、定子绕组绝缘电阻、吸收比或极化指数试验
3、测量极化指数的意义发电机定子绕组的绝缘电阻受很多因素的影响，主要有
测量电压、测量时间、温度。湿度、绝缘材料的质量、尺寸等。由于这些因素的影响，使绝缘电阻的测量数值较为分散。需采用吸收比来进行分析判断，由于发电机定子绕组电容及介质极化状况的差异，可能对试验值有影响。还要采用极化指数来分析判断定子绕组的绝缘性能，同时它不仅能准确有效地判断绝缘性能，而且在很大范围内，与定子绕组温度无关。

发电机预防性试验方案

发电机大修预防性试验方案一、试验目的受电厂委托，对发电机进行高压预防性试验，检查试验结果是否符合有关标准的要求。

二、铭牌参数型号：QFSN-600-2 相数：3额定容量：667MV A 极数：2额定功率：600MW 额定电压：20kV额定功率因数：0.9（滞后）频率：50Hz额定转速：3000r/min定子绕组绝缘等级：F（按B级绝缘温升使用）转子绕组绝缘等级：F（按B级绝缘温升使用）定子铁心绝缘等级：F（按B级绝缘温升使用）生产厂家：上海电机厂产品编号：60SH027三、试验项目及标准（一）试验项目定子绕组（1）绝缘电阻及吸收比测量（2）直流电阻测量（3）泄漏电流和直流耐压试验（试验电压：大修前2.5Un；大修后2.0Un）（4）电晕试验（5）交流耐压试验（试验电压：1.5Un）（6）端部及引线手包绝缘施加直流电压测量（7）定冷水超声波流量测量（8）热水流试验（9）端部及引线固有频率测量（10）铁心损耗试验转子绕组（1）绝缘电阻测量（2）直流电阻测量（3）交流耐压试验（使用DC2500V测绝缘电阻代替）（4）极平衡试验（膛内、膛外各一次）（5）交流阻抗及功率损耗测量（膛内、膛外各一次）（二）试验标准依照DL/T596-1996《电力设备预防性试验规程》的要求；试验（4）依照委托方要求：试验电压为交流20kV保持1min，不起晕；22kV保持1min，允许产生个别起晕点（蓝光或白光），但起晕点不能连续，不能有黄光点或红光点以及严重的跳火、线状或片状电晕等现象；试验（7）、（8）参照JB/T6228-2005《汽轮发电机绕组内部水系统检测方法及评定》规定的流通性检验方法中的测水流量法进行，判定标准参照执行。

其中试验（7）考虑到整台定子装配后各水支路所处的位置差异及测试的不同时性，以及供水系统压力波动等因素，判定方法如下：负偏差绝对值判断≤15%正常＞15%对超标的定子线棒应在该线棒的另一端再次进行水流量测量，复查测量结果，综合判断被测线棒内冷水流通状况。
