发电机电气预防性试验项目、标准、试验方法参考文档

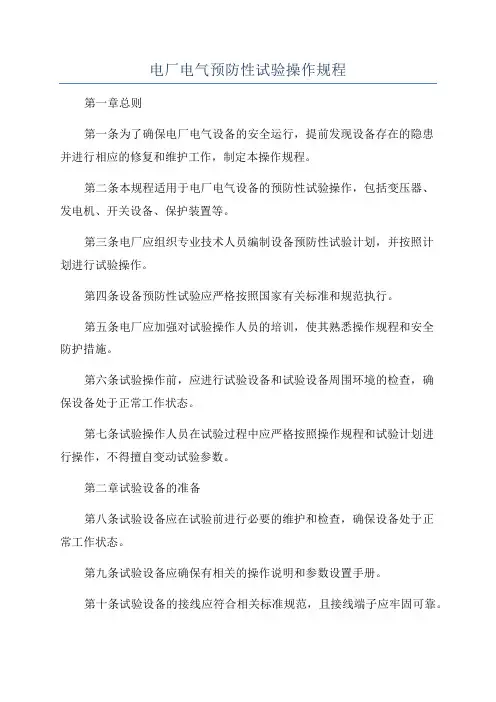

电厂电气预防性试验操作规程第一章总则第一条为了确保电厂电气设备的安全运行，提前发现设备存在的隐患并进行相应的修复和维护工作，制定本操作规程。

第二条本规程适用于电厂电气设备的预防性试验操作，包括变压器、发电机、开关设备、保护装置等。

第三条电厂应组织专业技术人员编制设备预防性试验计划，并按照计划进行试验操作。

第四条设备预防性试验应严格按照国家有关标准和规范执行。

第五条电厂应加强对试验操作人员的培训，使其熟悉操作规程和安全防护措施。

第六条试验操作前，应进行试验设备和试验设备周围环境的检查，确保设备处于正常工作状态。

第七条试验操作人员在试验过程中应严格按照操作规程和试验计划进行操作，不得擅自变动试验参数。

第二章试验设备的准备第八条试验设备应在试验前进行必要的维护和检查，确保设备处于正常工作状态。

第九条试验设备应确保有相关的操作说明和参数设置手册。

第十条试验设备的接线应符合相关标准规范，且接线端子应牢固可靠。

第十一条试验设备应经过校验和定期检测，确保其准确性和可靠性。

第十二条试验设备周围应有明确的安全标识和防护措施。

第三章试验操作流程第十三条试验操作前，需对试验设备进行除尘工作，确保设备表面清洁。

第十四条试验操作人员应按照试验计划进行设备的相应试验，包括绝缘电阻、接地电阻、绝缘强度、温升和负荷试验等。

第十五条试验操作人员应佩戴完好的工作服和个人防护用具，并确保操作区域的安全。

第十六条试验操作过程中，应严格按照试验设备操作手册中的要求设置试验参数，不得擅自变动。

第十七条试验操作人员应时刻注意试验设备的运行状态和指示灯，一旦发现异常应立即停止试验操作并报告领导。

第十八条试验操作完成后，应将试验设备还原到正常工作状态，并做好相关记录。

第四章安全防护措施第十九条试验操作人员应接受相关安全培训，熟悉相应的电气安全规范和操作方法。

第二十条试验操作人员应定期进行体检，确保身体健康和工作能力。

第二十一条试验操作人员在试验操作过程中应穿戴防静电鞋和绝缘手套等个人防护用具。

6kV发电机预防性试验作业指导书一、目的与范围为了加强公司各电站6kV发电机每年预防性试验技术工作，确保6kV发电机试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保发电机试验后能安全、可靠地运行，所有参加试验项目的工作人员、质检人员，必须遵循本质量保证程序。

本指导书适用于额定电压6kV的发电机试验。

其他类型的发电机现场试验可参照执行。

二、规范性引用文件（含验收标准等）GB 8564-88 水轮发电机组安装技术规范SD 230—87发电厂检修规程DL/T 596-1996 电力设备预防性试验规程SF12.5－10／6300发电机安装技术规程Q/DNCX 滇能楚雄老虎山水电站运行规程三、作业过程控制3.1 作业准备3.1.1 人员配备3.2 作业项目、方法、标准、风险评估、风险预控措施3456783.2.1 作业项目、方法、标准9101.定子三相绕组绝缘的测试：用2500V水冷专用兆欧表测量三相定子线圈对地绝缘和相间绝缘电阻≥500MΩ，吸收比≥1.6，极化指数≥2.0，三相不平衡系数不小于2；如通水时：汽励端两端汇水管和引线部分汇水管对地绝缘电阻≥30KΩ，绕组对汇水管绝缘电阻≥100KΩ，（定冷水水质合格并正常循环）2.定子线圈直流泄漏和直流耐压的测试：试验电压按0.5倍额定电压分5个阶段升高，每阶段停1分钟读取泄漏电流值，电压升至2.5倍额定电压。

其泄漏电流不应随时间的延长而增大，在额定的试验电压下，各相泄漏电流的差别不应大于最小值的100%；在20A以下者，各相间差值比较不应有显著变化。

（应在停机后清污前的热态下、排氢后进行，若在通水情况下：绕组绝缘大于1兆欧；汇水管、机内测温元件、CT二次侧接地；水路流量接近额定；并水电导率小于1.5微西/厘米）3.定子线圈交流耐压试验：向三相定子线圈加1.5Un交流试验电压，一分钟通过。

（条件同上）4.轴承各部的绝缘测量：用500V摇表测量发电机汽励两端轴瓦的密封瓦及中间环、左右轴承座、外恻挡油盖、轴瓦衬垫、高压进油管绝缘电阻不小于10MΩ，（通油情况要大于1MΩ）1、加压前必须认真检查试验接线表计倍率、量程、调压器零位及仪表开始状态，加压过程中应精力集中，严密监四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 发电机定转子检修作业定置图及围栏图4.4 验收卡4.5 风险控制措施卡风险控制措施卡工作内容：4.6 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.7设备名牌参数设备技术台账4.8设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。

1.发电机预防性试验方案一、试验目的对发电机进行高压预防性试验，检查试验结果是否符合有关标准的要求。

二、试验项目及标准（一）试验项目定子绕组（1）绝缘电阻及吸收比测量（2）直流电阻测量（3）泄漏电流和直流耐压试验（试验电压：大修前2.5Un；大修后2.0Un）（4）交流耐压试验（试验电压：1.5Un）（5）端部及引线手包绝缘施加直流电压测量（6）端部及引线固有频率测量转子绕组（1）绝缘电阻测量（2）直流电阻测量（3）交流阻抗及功率损耗测量（膛内、膛外各一次）（二）试验标准依照DL/T596-1996《电力设备预防性试验规程》的要求；试验（4）依照委托方要求：试验电压为交流20kV保持1min，不起晕；22kV 保持1min，允许产生个别起晕点（蓝光或白光），但起晕点不能连续，不能有黄光点或红光点以及严重的跳火、线状或片状电晕等现象；试验参照JB/T6228-2005《汽轮发电机绕组内部水系统检测方法及评定》规定的流通性检验方法中的测水流量法进行，判定标准参照执行。

其中试验考虑到整台定子装配后各水支路所处的位置差异及测试的不同时性，以及供水系统压力波动等注：偏差值=[（单根支管流量值-所有支管的平均流量值）/所有支管的平均流量值]×100%试验（9）参照参照标准GB/T 20140-2006《透平型发电机定子绕组端部动态特性和振动试验方法及评定》。

三、主要试验项目具体方案（一）定子绕组泄漏电流与直流耐压试验方案1 试验目的通过对发电机定子绕组进行测量泄漏电流与直流耐压试验，检查定子绕组是否存在绝缘缺陷。

2 试验接线试验接线如图1所示（以A相为例）：图13 试验方法及步骤利用ZGS-S型水内冷发电机通水直流高压试验装置对发电机三相绕组分别进行测量泄漏电流与直流耐压试验。

试验电压按每级0.5Un分阶段升高，最后达到2.0Un（大修后），每阶段停留1分钟。

各相泄漏电流值的差别不应大于最小值的100%，当最大泄漏电流值在20μA 以下时，相间差值与历次试验结果比较不应有显著变化；泄漏电流不应随时间延长而增大；泄漏电流应随电压成比例增长。

电气设备预防性试验标准公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-电力设备预防性试验规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力行业标准DL/T 596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部 1996-09-25批准 1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

电气一次设备预防性试验一、发电机预防性试验周期：一年一次结合小修（一）发电机定子1．测量定子绕组绝缘电阻和吸收比。

6002．测量定子绕组直流电阻。

4003．定子绕组直流耐压试验并测量泄漏电流。

1600试验要求条件：发电机外部、线圈外表洁净。

（二）发电机转子1．测量转子绕组绝缘电阻。

4002．测量转子绕组直流电阻。

400试验要求条件：集电环、刷架、磁极洁净。

（三）励磁变压器1．测量励磁变压器绕组绝缘电阻。

4002．测量励磁回路绝缘电阻。

4003．测量励磁变压器绕组直流电阻。

4004．励磁变压器耐压试验1200试验要求条件：试验设备表面清洁。

二、主变压器预防性试验周期：1－2年一次。

1．测量线圈电阻和吸收比（高对低、高对地；低对高、低对地的测得值计算15″（MΩ）与60″（MΩ）吸收比。

12002．高低压线圈连同套管直流耐压及60″泄漏电流值测量。

12003．测量线圈直流电阻。

4004．测量线圈连同套管一起tgδ（％）。

1000试验要求条件：设备外观状况正常、表面清洁。

三、高压断路器预防性试验周期：1－2年一次。

1．测量断路器绝缘电阻。

2002．测量每相导电回路电阻。

4003．测量绝缘拉杆开断口绝缘电阻。

4004．交流耐压试验。

16005．测量断路器泄漏电流（35kv级）。

12006．测量接触器及分、合闸线圈的绝缘电阻和直流电阻。

1200试验要求条件：外部检查正常的情况下进行。

四、高压隔离开关预防性试验周期：1－2年一次。

1．测量相间及各相对地绝缘电阻。

12002．交流耐压试验。

16003．检查触头接触情况及弹簧压力。

4004．检查隔离开关操作机构的动作情况。

400说明：前坪电站主变低压侧96A隔离刀闸运行中曾二次发热、发红，建议列入预防性试验必行项目。

300试验要求条件：外部检查无异变的条件下进行。

五、套管预防性试验周期：1－2年一次。

1．测量绝缘电阻。

4002．测量35kv套管介质损失角正切和电容值。

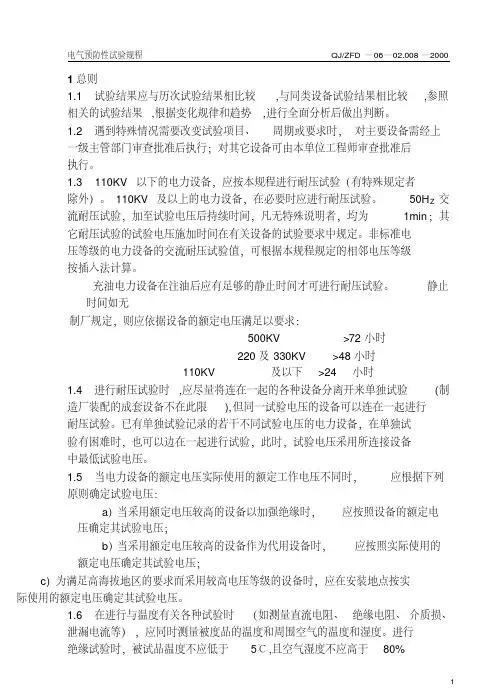

1总则1.1 试验结果应与历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断。

1.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位工程师审查批准后执行。

1.3 110KV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。

110KV及以上的电力设备，在必要时应进行耐压试验。

50H Z交流耐压试验，加至试验电压后持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。

非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。

充油电力设备在注油后应有足够的静止时间才可进行耐压试验。

静止时间如无制厂规定，则应依据设备的额定电压满足以要求：500KV >72小时220及330KV >48小时110KV及以下 >24小时1.4 进行耐压试验时,应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行耐压试验。

已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以边在一起进行试验，此时，试验电压采用所连接设备中最低试验电压。

1.5 当电力设备的额定电压实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压；c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定电压确定其试验电压。

1.6 在进行与温度有关各种试验时（如测量直流电阻、绝缘电阻、介质损、泄漏电流等），应同时测量被度品的温度和周围空气的温度和湿度。

进行绝缘试验时，被试品温度不应低于5℃,且空气湿度不应高于80%11.7 在进行直流耐压试验时应采用负极性接线。

可编辑修改精选全文完整版表1 同步发电机和调相机的试验项目、周期、标准***1 个表大气压约等于105Pa表2 直流电机的试验项目、周期和标准注：容量在100kW 以下的不重要直流电机，一般只进行1、2、4、5、7、8、11 七项试验。

表3 中频发电机的试验项目、周期和标准表4 交流电动机的试验项目、周期和标准注：①容量在100kW 以下的电动机，一般只进行第1、4、12、13 项试验。

②特殊电动机按制造厂规定。

表5 电力变压器的试验项目、周期和标准注：①1600kV·A 以下变压器试验项目、周期和标准：大修后的试验参照表5 中序号1、4、6、8、9、10、11、15 等项进行，定期试验参照表5 中序号1、4、6 等项进行，周期自行规定。

②干式变压器的试验项目、周期和标准如下：大修后参照表5 中序号1、4、7、8、9、10、11、15 等项进行，定期试验参照表5 中序号1、4 等项进行，周期自行规定。

③油浸式电力变压器的绝缘试验，应在充满合格油静止一定时间，待气泡消除后方可进行。

一般大容量变压器静止20h 以上(真空注油者时间可适当缩短)；3～10kV 的变压器需静止5h 以上。

④油浸电力变压器进行绝缘试验时，允许使用的最高试验电压如下：测量tgδ时，对于注油或未注油的，其绕组电压为10kV 及以上的变压器，试验电压为10kV；绕组电压为10kV 以下者，试验电压不超过绕组额定电压。

测量泄漏电流时，对于未注油的变压器其施加电压为规定的试验电压的50%。

⑤绝缘试验时，以变压器的上层油温作为变压器绝缘的温度。

表6 互感器的试验项目、周期和标准注：①电容式电压互感器电容元件的试验项目、周期和标准按14.1 的规定进行。

②电容式电压互感器的中间互感器参照10kV 电压互感器的项目、周期和标准。

表7 油断路器的试验项目、周期和标准** 括号内数字适用于能自动重合闸的断路器* *括号内数字适用于装有自动重合闸装置的断路器注：①对用气动操作的油断路器，其气动操作部分应按空气断路器相应项目进行试验。

发电机预防性试验方法发电机是一种常见的电力设备，用于将机械能转化为电能供应给各种负载。

为了确保发电机在长期运行中的可靠性和安全性，预防性试验是必不可少的一项工作。

下面将介绍几种常用的发电机预防性试验方法。

1.绝缘电阻测试绝缘电阻测试是一种常见的发电机预防性试验方法，用于检测绝缘材料是否存在漏电现象。

测试时将发电机的绕组与大地分离，然后通过施加一定的电压，测量绝缘材料的电流，从而判断是否存在绝缘故障。

一般来说，绝缘电阻测试应该按照标准要求进行，并且需要定期进行。

2.定子、转子绝缘试验定子和转子是发电机的核心部件，其绝缘性能对整个设备的运行安全性至关重要。

因此，定期进行定子和转子绝缘试验是非常重要的预防性措施。

该试验通过施加一定的电压，测量绝缘材料中的电流，以评估绝缘材料的质量和状况。

3.变压器比率测试发电机中的变压器是将机械能转化为电能的关键设备之一、为了确保变压器的工作正常，在预防性试验中应包括变压器的比率测试。

该试验通过施加一定的电压和电流，测量变压器的输出电压和电流，以确定变压器的比率是否符合设计要求。

4.轴承振动测试轴承是保证发电机正常运转的重要组成部分，其工作状态直接影响到发电机的可靠性和寿命。

因此，在预防性试验中应包括对轴承振动的测试。

该试验通过使用加速度传感器等设备，测量轴承运行时的振动水平，并根据标准要求进行评估和判断。

5.电气性能测试除了绝缘性能和机械性能之外，发电机的电气性能也是需要进行预防性试验的一项内容。

该试验包括对发电机的输出电压、电流、频率等进行测试，以确保其满足设计要求和运行参数。

综上所述，发电机的预防性试验方法主要包括绝缘电阻测试、定子、转子绝缘试验、变压器比率测试、轴承振动测试和电气性能测试等。

通过定期进行这些试验，可以及时发现和排除潜在的故障，确保发电机的正常运行，并提高其使用寿命和可靠性。

电力设备预防性试验规程Preventive test code for electric power equipmentDL/T596—1996中华人民共和国电力行业标准DL/T596—1996电力设备预防性试验规程Preventive test code forelectric power equipment中华人民共和国电力工业部1996-09-25批准1997-01-01实施前言预防性试验是电力设备运行和维护工作中的一个重要环节，是保证电力系统安全运行的有效手段之一。

预防性试验规程是电力系统绝缘监督工作的主要依据，在我国已有40年的使用经验。

1985年由原水利电力部颁发的《电气设备预防性试验规程》，适用于330kV及以下的设备，该规程在生产中发挥了重要作用，并积累了丰富的经验。

随着电力生产规模的扩大和技术水平的提高，电力设备品种、参数和技术性能有较大的发展，需要对1985年颁布的规程进行补充和修改。

1991年电力工业部组织有关人员在广泛征求意见的基础上，对该规程进行了修订，同时把电压等级扩大到500kV，并更名为《电力设备预防性试验规程》。

本标准从1997年1月1日起实施。

本标准从生效之日起代替1985年原水利电力部颁发的《电气设备预防性试验规程》，凡其它规程、规定涉及电力设备预防性试验的项目、内容、要求等与本规程有抵触的，以本标准为准。

本标准的附录A、附录B是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G是提示的附录。

本标准由中华人民共和国电力工业部安全监察及生产协调司和国家电力调度通信中心提出。

本标准起草单位：电力工业部电力科学研究院、电力工业部武汉高压研究所、电力工业部西安热工研究院、华北电力科学研究院、西北电力试验研究院、华中电力试验研究所、东北电力科学研究院、华东电力试验研究院等。

本标准主要起草人：王乃庆、王火昆明、冯复生、凌愍、陈英、曹荣江、白健群、樊力、盛国钊、孙桂兰、孟玉婵、周慧娟等。

汽轮发电机电气试验标准下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽轮发电机电气试验的标准一、电气启动试验1.1 检查和试验前的准备1.1.1 检查电气设备的外观和连接1.1.2 确认所有安全措施已到位1.2 电气试验项目1.2.1 绝缘电阻测试1.2.2 接地电阻测试1.2.3 保护装置的功能测试1.2.4 电机启动和运行测试二、预防性试验2.1 定期检查和试验2.1.1 检查电气设备的绝缘状态2.1.2 检查保护装置的运行情况2.1.3 检查电机绕组的温度和振动2.2 特殊试验2.2.1 潜在故障诊断测试2.2.2 负载试验2.2.3 绝缘油的试验这些试验项目和标准根据具体的汽轮发电机型号和生产厂家可能会有所不同。

电力设备预防性试验规程一、引言电力设备是电力系统的重要组成部分，其性能的稳定性和可靠性对系统的运行安全和稳定性具有重要影响。

为了保障电力设备的安全运行，预防性试验是非常必要的。

本规程旨在规范电力设备的预防性试验工作，确保设备的安全可靠运行。

二、适用范围本规程适用于各类电力设备的预防性试验工作，包括变压器、开关设备、继电保护装置、发电机、电缆等。

三、试验内容1.变压器预防性试验内容：（1）绕组电阻测量（2）变比测量（3）局部放电测量（4）油色谱分析（5）绝缘油介质损耗测试（6）绝缘电阻测试（7）油浸式绝缘变压器局部放电试验（8）气体分析（9）冷却器流量和压差测试（10）油箱、油泵、管路等检查维护2.开关设备预防性试验内容：（1）电气接点压力测试（2）主触头和固定接点的电阻测试（3）操动机构的动作特性测试（4）机械特性测试（5）绝缘破坏试验（6）密封性能测试（7）气体压力测量（8）接地刀闸刀的电阻测试（9）机械强度试验3.继电保护装置预防性试验内容：（1）整定值检查（2）运行特性试验（3）元件参数测试（4）二次回路检查（5）通信接口测试（6）继电保护设备自检功能测试（7）温度、湿度测试4.发电机预防性试验内容：（1）绕组绝缘电阻测试（2）功率检测（3）对地和相间绝缘测量（4）转子绕组直流电阻测量（5）绝缘电阻测试（6）磁通密度测试（7）定子和转子绕组匝间短路测试（8）机械运行试验5.电缆预防性试验内容：（1）电容测量（2）导体直流电阻和局部放电测量（3）绝缘电阻测量（4）介质损耗测试（5）绝缘放电特性测试（6）绝缘层厚度测量（7）外观检查（8）金属护套和屏蔽层电阻测试四、试验周期1.变压器预防性试验周期：（1）绕组电阻测量、变比测量、绝缘电阻测试、电容量测试、气体分析、局部放电测量每6年进行一次。

（2）绝缘油介质损耗测试、冷却器流量和压差测试、油箱、油泵、管路检查维护每年进行一次。

（3）油色谱分析、局部放电试验每3年进行一次。
