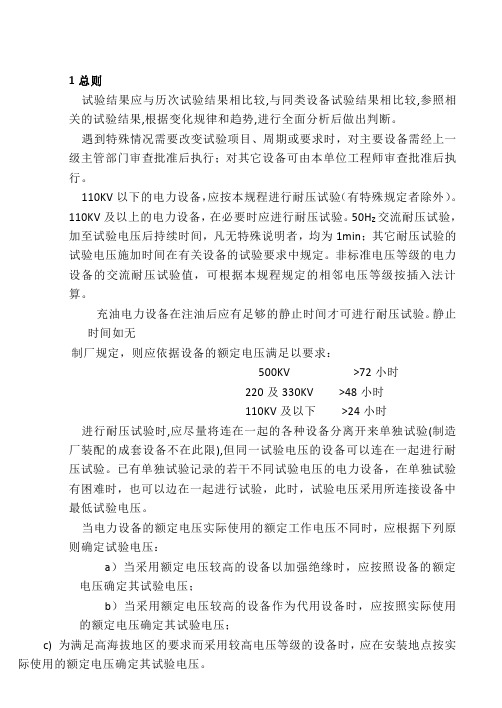

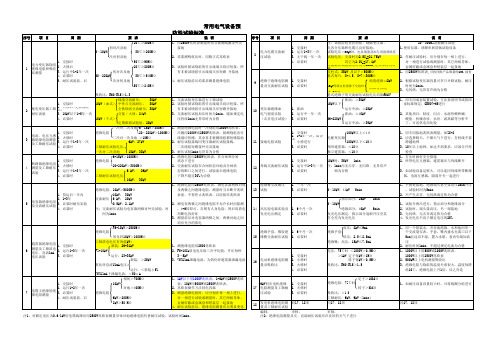

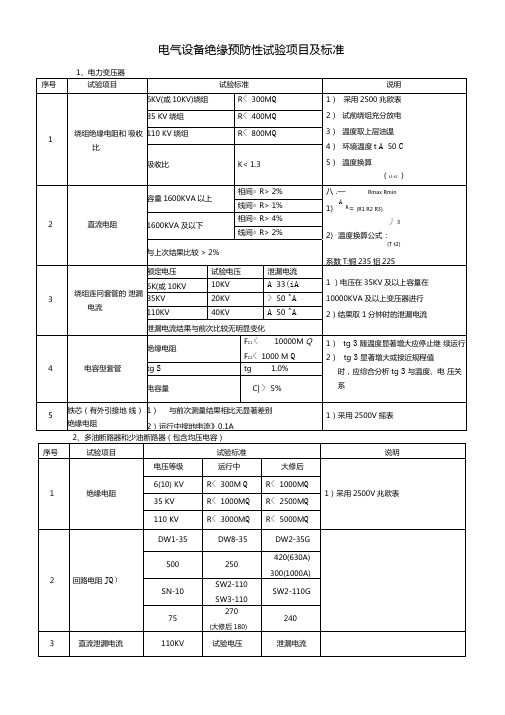

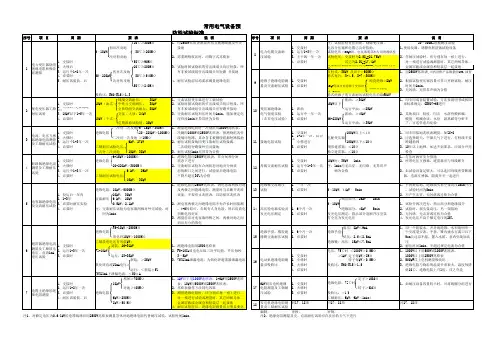

1总则1.1 试验结果应与历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断。

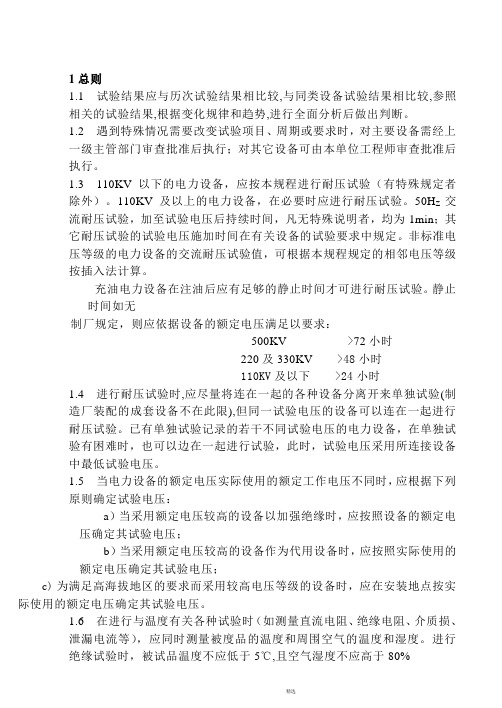

1.2 遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位工程师审查批准后执行。
1.3 110KV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。
110KV及以上的电力设备，在必要时应进行耐压试验。
50H Z交流耐压试验，加至试验电压后持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静止时间才可进行耐压试验。
静止时间如无制厂规定，则应依据设备的额定电压满足以要求：500KV >72小时220及330KV >48小时110KV及以下 >24小时1.4 进行耐压试验时,应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行耐压试验。
已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以边在一起进行试验，此时，试验电压采用所连接设备中最低试验电压。
1.5 当电力设备的额定电压实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压；c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定电压确定其试验电压。
1.6 在进行与温度有关各种试验时（如测量直流电阻、绝缘电阻、介质损、泄漏电流等），应同时测量被度品的温度和周围空气的温度和湿度。
进行绝缘试验时，被试品温度不应低于5℃,且空气湿度不应高于80%1.7 在进行直流耐压试验时应采用负极性接线。
电力设备预防性试验规程31. 引言本文档是针对电力设备进行预防性试验的规程，旨在确保电力设备的平安可靠运行。
2. 试验范围本规程适用于各类电力设备的预防性试验，包括但不限于发电机、变压器、开关设备等。
3. 试验准备3.1 试验设备准备 - 确保试验设备满足要求； - 检查试验设备是否正常运行。
3.2 试验人员准备 - 试验人员应具备相关专业知识和技能； - 试验人员应熟悉试验设备的操作和平安规程。
4. 试验内容4.1 发电机试验 - 温升试验：在额定负载下连续运行2小时，记录电机温度变化情况； - 绝缘电阻试验：采用绝缘电阻测试仪进行测量，记录测试结果。
4.2 变压器试验 - 油浸试验：检查变压器油的外观和性质； - 极限短路试验：在极限负载下进行短路试验，记录试验结果。
4.3 开关设备试验 - 过电压试验：在额定电压下加大电压负荷，记录试验结果； - 过流试验：在额定电流下加大电流负荷，记录试验结果。
5. 试验方法5.1 发电机试验方法 - 温升试验方法：将发电机连接至负载，连续运行2小时，使用红外线测温仪测量发电机温度变化。
5.2 变压器试验方法 - 油浸试验方法：取样变压器油，进行外观检查和性质测试，采用油色谱仪进行油液分析。
5.3 开关设备试验方法 - 过电压试验方法：将开关设备连接至额定电压下，逐步加大电压负荷，记录开关设备的电流变化情况。
- 过流试验方法：将开关设备连接至额定电流下，逐步加大电流负荷，记录开关设备的电压变化情况。
6. 试验结果记录与分析6.1 记录试验过程中的数据和观察结果； 6.2 分析试验结果，判断设备的运行状况； 6.3 根据分析结果，制定相应的维护和修复方案。
7. 平安措施7.1 试验人员应佩戴个人防护装备，确保人身平安； 7.2 试验设备应符合相关平安标准，确保试验过程的平安性； 7.3 在试验过程中应注意设备的周边环境平安，并采取相应的防护措施。
8. 后续措施8.1 根据试验结果，制定设备的维护方案并执行； 8.2 定期进行预防性试验，确保设备的正常运行； 8.3 对试验设备进行定期维护和保养，确保设备的可靠性。
1.发电机预防性试验方案一、试验目的对发电机进行高压预防性试验，检查试验结果是否符合有关标准的要求。
二、试验项目及标准（一）试验项目定子绕组（1）绝缘电阻及吸收比测量（2）直流电阻测量（3）泄漏电流和直流耐压试验（试验电压：大修前2.5Un；大修后2.0Un）（4）交流耐压试验（试验电压：1.5Un）（5）端部及引线手包绝缘施加直流电压测量（6）端部及引线固有频率测量转子绕组（1）绝缘电阻测量（2）直流电阻测量（3）交流阻抗及功率损耗测量（膛内、膛外各一次）（二）试验标准依照DL/T596-1996《电力设备预防性试验规程》的要求；试验（4）依照委托方要求：试验电压为交流20kV保持1min，不起晕；22kV 保持1min，允许产生个别起晕点（蓝光或白光），但起晕点不能连续，不能有黄光点或红光点以及严重的跳火、线状或片状电晕等现象；试验参照JB/T6228-2005《汽轮发电机绕组内部水系统检测方法及评定》规定的流通性检验方法中的测水流量法进行，判定标准参照执行。
其中试验考虑到整台定子装配后各水支路所处的位置差异及测试的不同时性，以及供水系统压力波动等注：偏差值=[（单根支管流量值-所有支管的平均流量值）/所有支管的平均流量值]×100%试验（9）参照参照标准GB/T 20140-2006《透平型发电机定子绕组端部动态特性和振动试验方法及评定》。
三、主要试验项目具体方案（一）定子绕组泄漏电流与直流耐压试验方案1 试验目的通过对发电机定子绕组进行测量泄漏电流与直流耐压试验，检查定子绕组是否存在绝缘缺陷。
2 试验接线试验接线如图1所示（以A相为例）：图13 试验方法及步骤利用ZGS-S型水内冷发电机通水直流高压试验装置对发电机三相绕组分别进行测量泄漏电流与直流耐压试验。
试验电压按每级0.5Un分阶段升高，最后达到2.0Un（大修后），每阶段停留1分钟。
各相泄漏电流值的差别不应大于最小值的100%，当最大泄漏电流值在20μA 以下时，相间差值与历次试验结果比较不应有显著变化；泄漏电流不应随时间延长而增大；泄漏电流应随电压成比例增长。
1总则试验结果应与历次试验结果相比较,与同类设备试验结果相比较,参照相关的试验结果,根据变化规律和趋势,进行全面分析后做出判断。
遇到特殊情况需要改变试验项目、周期或要求时，对主要设备需经上一级主管部门审查批准后执行；对其它设备可由本单位工程师审查批准后执行。
110KV以下的电力设备，应按本规程进行耐压试验（有特殊规定者除外）。
110KV及以上的电力设备，在必要时应进行耐压试验。
50H Z交流耐压试验，加至试验电压后持续时间，凡无特殊说明者，均为1min；其它耐压试验的试验电压施加时间在有关设备的试验要求中规定。
非标准电压等级的电力设备的交流耐压试验值，可根据本规程规定的相邻电压等级按插入法计算。
充油电力设备在注油后应有足够的静止时间才可进行耐压试验。
静止时间如无制厂规定，则应依据设备的额定电压满足以要求：500KV >72小时220及330KV >48小时110KV及以下>24小时进行耐压试验时,应尽量将连在一起的各种设备分离开来单独试验(制造厂装配的成套设备不在此限),但同一试验电压的设备可以连在一起进行耐压试验。
已有单独试验记录的若干不同试验电压的电力设备，在单独试验有困难时，也可以边在一起进行试验，此时，试验电压采用所连接设备中最低试验电压。
当电力设备的额定电压实际使用的额定工作电压不同时，应根据下列原则确定试验电压：a）当采用额定电压较高的设备以加强绝缘时，应按照设备的额定电压确定其试验电压；b）当采用额定电压较高的设备作为代用设备时，应按照实际使用的额定电压确定其试验电压；c) 为满足高海拔地区的要求而采用较高电压等级的设备时，应在安装地点按实际使用的额定电压确定其试验电压。
在进行与温度有关各种试验时（如测量直流电阻、绝缘电阻、介质损、泄漏电流等），应同时测量被度品的温度和周围空气的温度和湿度。
进行绝缘试验时，被试品温度不应低于5℃,且空气湿度不应高于80%在进行直流耐压试验时应采用负极性接线。
发电机试验作业指导书（电气部分）编写：审核：批准：2013年12月一、适用范围：本作业指导书适用于发电机电气部分预防性试验。
二、规范性引用文件：1、GB 50150 2006 电气装置安装工程电气设备交接试验标准。
2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。
3、Q/CSG 1 0007 2004 电力设备预防性试验规程。
4、《电力安全工作规程》(变电站和发电厂电气部分)。
5、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。
6、电气试验规程和运行规程。
三、支持文件：1、一次接线图。
2、试验方案。
3、试验原始数据记录本。
4、发电机出厂试验报告。
5、发电机交接试验报告。
6、历次预防性试验报告。
四、试验项目：1、发电机常规试验包括以下试验项目：2、定子绕组的绝缘电阻、吸收比或极化指数3、定子绕组的直流电阻4、定子绕组泄漏电流和直流耐压5、定子绕组交流耐压- 1 -6、转子绕组的绝缘电阻7、转子绕组的直流电阻8、转子绕组的交流耐压五、安全措施：1、发电机已由运行人员操作至检修状态。
2、测量前应断开发电机出线与引线的连接，并应有明显断开点，中性点已应断开。
3、发电机试验前应充分放电，以保证试验数据的准确和防止残余电荷对试验人员的伤害。
4、为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，发电机出线侧和中性点侧应派专人把守，防止无关人员误入。
试验时试验人员与看守人员通讯要畅通，没有试验人员的命令看守人员不能乱动。
负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
5、接地线应牢固可靠。
6、注意对试验完毕的发电机定转子绕组必须充分放电。
7、进行直流泄漏电流试验过程中，试验过程中，如发现泄漏电流随时间急剧增长或有绝缘烧焦气味、冒烟或发生响声等异常现象时，应立即降低电压，断开电源停止试验，将绕组接地放电后再进行检查。
电厂电气预防性试验操作规程
1 旋转电机
1.1 同步发电机
2电力变压器
3 电力电缆
3.1一般规定
3.1.1对电缆的主绝缘作直流内压试验或测量绝缘电阻时，应分别在每一项上进行。
对一相进行试验或测量
时，其它两相导体、金属屏蔽和金属套和铠装层一起接地。
3.1.2耐压试验后，使导踢放电直至无火化后才允许直接接地放电。
3.1.3 1.3对额定电压在0.6/1KV的电缆线路可用IoOOV或250OV兆欧表测量导体对地绝缘电阻代替直流
耐压试验。
纸绝缘电力电缆线路的试验项目、周期和要求
6电容器
额定电压纯瓷绝缘固体有机绝缘。

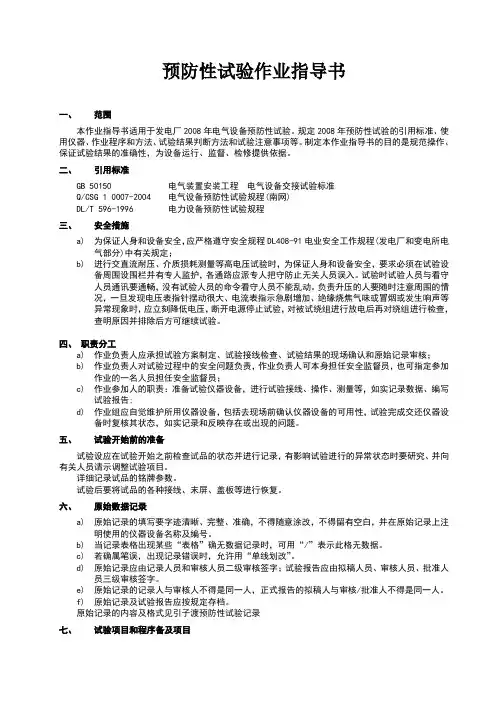

预防性试验作业指导书一、范围本作业指导书适用于发电厂2008年电气设备预防性试验。
规定2008年预防性试验的引用标准、使用仪器、作业程序和方法、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
二、引用标准GB 50150 电气装置安装工程电气设备交接试验标准Q/CSG 1 0007-2004 电气设备预防性试验规程(南网)DL/T 596-1996 电力设备预防性试验规程三、安全措施a)为保证人身和设备安全，应严格遵守安全规程DL408-91电业安全工作规程(发电厂和变电所电气部分)中有关规定；b)进行交直流耐压、介质损耗测量等高电压试验时，为保证人身和设备安全，要求必须在试验设备周围设围栏并有专人监护，各通路应派专人把守防止无关人员误入。
试验时试验人员与看守人员通讯要通畅，没有试验人员的命令看守人员不能乱动。
负责升压的人要随时注意周围的情况，一旦发现电压表指针摆动很大、电流表指示急剧增加、绝缘烧焦气味或冒烟或发生响声等异常现象时，应立刻降低电压，断开电源停止试验，对被试绕组进行放电后再对绕组进行检查，查明原因并排除后方可继续试验。
四、职责分工a)作业负责人应承担试验方案制定、试验接线检查、试验结果的现场确认和原始记录审核；b)作业负责人对试验过程中的安全问题负责，作业负责人可本身担任安全监督员，也可指定参加作业的一名人员担任安全监督员；c)作业参加人的职责：准备试验仪器设备，进行试验接线、操作、测量等，如实记录数据、编写试验报告;d)作业组应自觉维护所用仪器设备，包括去现场前确认仪器设备的可用性，试验完成交还仪器设备时复核其状态，如实记录和反映存在或出现的问题。
五、试验开始前的准备试验设应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究、并向有关人员请示调整试验项目。
详细记录试品的铭牌参数。
试验后要将试品的各种接线、末屏、盖板等进行恢复。

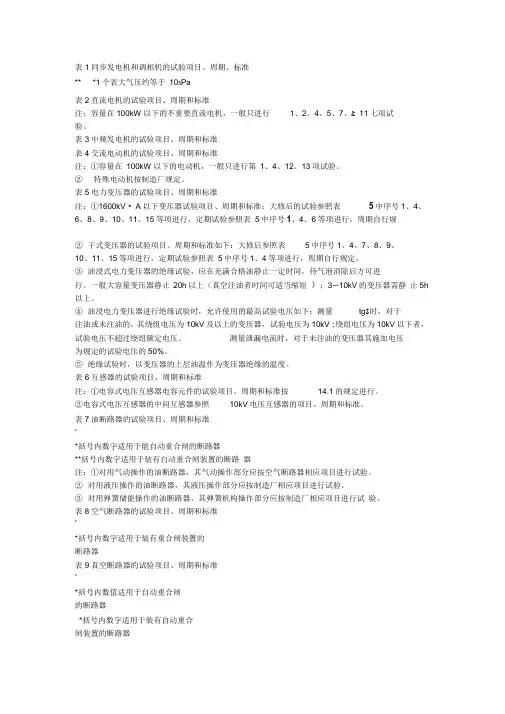

表1同步发电机和调相机的试验项目、周期、标准** *1个表大气压约等于105Pa表2直流电机的试验项目、周期和标准注：容量在100kW 以下的不重要直流电机，一般只进行1、2、4、5、7、& 11七项试验。
