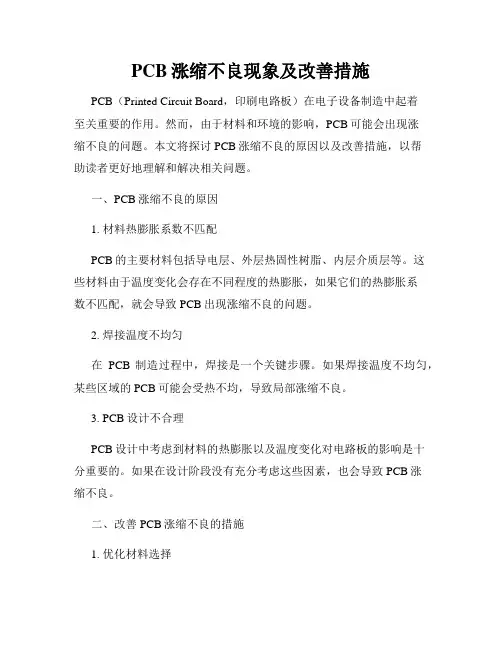

PCB涨缩不良现象及改善措施PCB（Printed Circuit Board，印刷电路板）在电子设备制造中起着至关重要的作用。

然而，由于材料和环境的影响，PCB可能会出现涨缩不良的问题。

本文将探讨PCB涨缩不良的原因以及改善措施，以帮助读者更好地理解和解决相关问题。

一、PCB涨缩不良的原因1. 材料热膨胀系数不匹配PCB的主要材料包括导电层、外层热固性树脂、内层介质层等。

这些材料由于温度变化会存在不同程度的热膨胀，如果它们的热膨胀系数不匹配，就会导致PCB出现涨缩不良的问题。

2. 焊接温度不均匀在PCB制造过程中，焊接是一个关键步骤。

如果焊接温度不均匀，某些区域的PCB可能会受热不均，导致局部涨缩不良。

3. PCB设计不合理PCB设计中考虑到材料的热膨胀以及温度变化对电路板的影响是十分重要的。

如果在设计阶段没有充分考虑这些因素，也会导致PCB涨缩不良。

二、改善PCB涨缩不良的措施1. 优化材料选择选择热膨胀系数匹配的材料对于解决PCB涨缩问题至关重要。

在选材时，要仔细研究材料的热膨胀系数，并确保它们与其他材料相匹配。

2. 控制焊接温度在PCB焊接过程中，确保温度均匀分布是关键。

可以通过提高焊接设备的精度和稳定性，采用均热设计等方式来实现温度的均匀控制，减少PCB的局部涨缩不良。

3. 合理的PCB设计在PCB设计过程中，应充分考虑材料的热膨胀系数以及温度变化对电路板的影响。

可以采用增加焊盘面积、减小板厚度等设计技巧，以提高PCB的涨缩性能。

4. 精确的温度控制在实际使用中，对PCB的温度进行精确控制也能够有效改善涨缩不良的问题。

可以采用温度传感器和自动控温装置等技术手段，确保PCB始终处于适宜的工作温度范围内。

5. 定期检测和维护定期检测PCB的涨缩情况，及时发现并解决问题，对于维护PCB的稳定性和可靠性非常重要。

可借助扫描电镜等设备对PCB进行全面的检测，以了解其状况并制定相应的维护计划。

结论PCB涨缩不良是在电子设备制造中常见的问题，但通过选材、焊接温度控制、合理的PCB设计、精确的温度控制以及定期检测和维护等改善措施，可以降低PCB涨缩不良的发生率，提高PCB的稳定性和可靠性。

PCB电路板为什么会出现涨缩_如何应对PCB尺寸涨缩-华强pcb从基材一次内层线路图形转移经数次压合直至外层线路图形转移的加工过程中，会引起拼板经纬向不同的涨缩。

从整个PCB制作FLOW-CHART中我们可以找出可能引起板件涨缩异常及尺寸一致性较差的原因及工序：1、基材来料尺寸稳定性，尤其是供应商的每个层压CYCLE之间的尺寸一致性。

即使同一规格基材不同CYCLE的尺寸稳定性均在规格要求内，但因之间的一致性较差，可引起板件首板试制确定合理的一次内层补偿后后，因不同批次板料间的差异造成后续批量生产板件的图形尺寸超差。

同时，还有一种材料异常是在外层图形转移后至外形工序的过程中板件发现收缩;在生产过程中曾有个别批次的板件在外形加工前数据测量过程中发现其拼板宽度与出货单元长度相对外层图形转移倍率出现严重的收缩，比率达到3.6mil/10inch。

2、拼板设计：常规板件的拼板设计均为对称设计，在图形转移倍率正常的情况下对成品PCB的图形尺寸并无明显影响;但是一部分板件在为提升板料利用率，降低成本的过程中而使用了非对称性结构的设计，其对不同分布区域的成品PCB的图形尺寸一致性将带来极为明显的影响，甚至在PCB的加工过程中我们都可以在激光盲孔钻孔以及外层图形转移曝光/阻焊剂曝光/字符印刷过程中发现此类非对称设计的板件其在各环节中的对准度情况相对常规板件更难以控制与改善;3、一次内层图形转移工序：此处对成品PCB板件尺寸是否满足客户要求起着极为关键的作用;如一次内层图形转移的菲林倍率补偿提供存在较大偏差其不但可直接导致成品PCB图形尺寸无法满足客户要求外，还可引起后续的激光盲孔与其底部连接盘对位异常造成LAYER TO LAYER之间的绝缘性能下降直至短路，以及外层图形转移过程中的通/盲孔对位问题。

根据上述分析，我们可针对性地采取适当的方式对异常进行监控及改善：1、基材来料尺寸稳定性与批间尺寸一致性的监控：定期地对不同供应商提供的基材进行尺寸稳定性测试，从中跟踪其同规格板料不同批之间的经纬向数据差异，并可适当地使用统计技术对基材测试数据进行分析;从而也可找出质量相对稳定的供应商，同时为SQE及采购部门提供更为详实的供应商选择数据;对于个别批次的基材尺寸稳定性差引起板件在外层图形转移后发生的严重涨缩，目前只能通过外形生产首板的测量或出货审查时进行测量来发现;但后者对批管理的要求较高，在某编号大批量生产时容易出现混板;2、拼板设计方面应量采用对称结构的设计方案，使拼板内的各个出货单元涨缩保持相对一致;如可能，应与客户沟通建议其允许在板件的工艺边上以蚀刻/字符等标识方式将各出货单元在拼板内的位置进行具体标识;此方法在非对称方式设计的板件内效果将更明显，即使每拼板内因图形不对称引起各别单元出现尺寸超差，甚至是因此引起的局部盲孔底部连接异常亦可极为方便地确定异常单元并在出货前将其挑出处理，不至于流出造成客户封装异常而招致投诉;3、制作倍率首板，通过首板来科学地确定生产板件的一次内层图形转移倍率;在为降低生产成本而变更其它供应商基材或P片时，此点尤为重要;当发现有板件超出控制范围时应根据其单元管位孔是否为二次钻孔加工;如为常规加工流程板件则可根据实际情况放行至外层图形转移通过菲林倍率进行适当调整;如是二次钻孔板件，则对异常板件的处理需特别谨慎以确保成品板件的图形尺寸与标靶至管位孔(二次钻孔)距;附二次积层板件首板倍率收集清单;4、过程监控：利用外层或次外层板件在其层压后的X-RAY生产钻孔管位孔时所测量的板件内层标靶数据，分析其是否在控制范围内且与合格首板所收集的相应数据进行对比以判断板件尺寸是否有涨缩异常，下有附表可参考;经过理论计算，通常此处的倍率应控制在+/-0.025%以内才能满足常规板件的尺寸要求。

pcb涨缩标准
PCB的涨缩标准主要包括IPC-6012C、MIL-PRF-55110、JIS-C-6481和GB/T 4729.1等。

其中，IPC-6012C是目前国际上应用最广泛的标准之一，它规定了PCB的涨缩值、测量方法和测试条件等内容。

IPC-6012C标准规定了PCB的涨缩值应该符合以下要求：
1. 对于双面板，板材的涨缩值应该小于或等于0.25%。

2. 对于多层板，板材的涨缩值应该小于或等于0.70%。

在制造和测试PCB时，应该按照标准规定的温度和湿度条件进行测试。

在实际生产中，为了保证PCB的质量和可靠性，通常会在PCB的设计和制造过程中考虑到涨缩因素。

例如，在PCB的设计中，可以采用分层布线、缩小导线间距、增加引脚数量等方法来降低涨缩率。

在PCB的制造中，可以采用先进的材料和制造技术，如高Tg板材、压铸工艺等，来控制PCB的涨缩率。

此外，据英国IPC-6012（1996版）《刚度PCB板的评定与特性标准》，用以表层安装PCB板的容许较大涨缩和歪曲为0.75%，其他各种各样木板容许1.5%。

这比IPC-RB-276（1992版）提升了对表层安装PCB板的规定。

如需了解更多信息，可以访问IPC（国际电子工业联接协会）官网，获取更多PCB相关的知识。

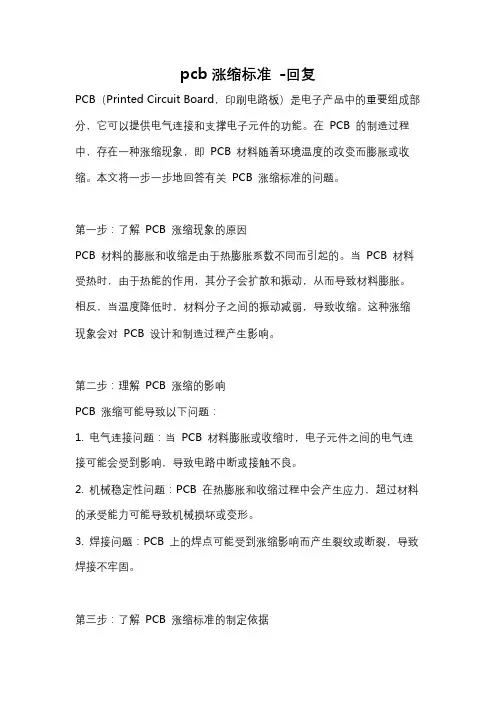

pcb涨缩标准-回复PCB（Printed Circuit Board，印刷电路板）是电子产品中的重要组成部分，它可以提供电气连接和支撑电子元件的功能。
