涨缩原理及补偿介绍

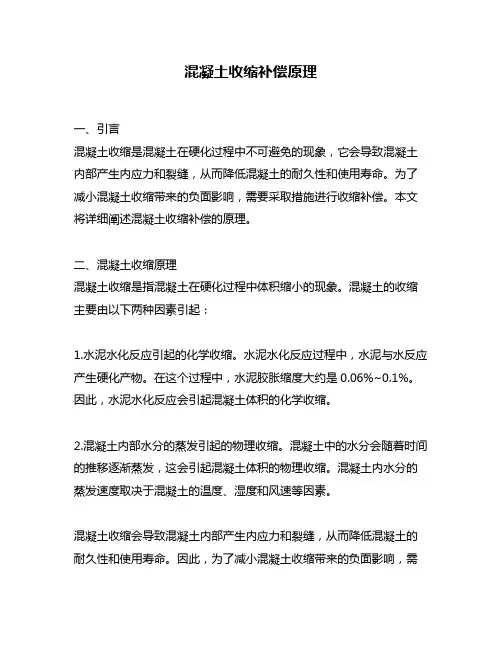

混凝土收缩补偿原理一、引言混凝土收缩是混凝土在硬化过程中不可避免的现象，它会导致混凝土内部产生内应力和裂缝，从而降低混凝土的耐久性和使用寿命。

为了减小混凝土收缩带来的负面影响，需要采取措施进行收缩补偿。

本文将详细阐述混凝土收缩补偿的原理。

二、混凝土收缩原理混凝土收缩是指混凝土在硬化过程中体积缩小的现象。

混凝土的收缩主要由以下两种因素引起：1.水泥水化反应引起的化学收缩。

水泥水化反应过程中，水泥与水反应产生硬化产物。

在这个过程中，水泥胶胀缩度大约是0.06%~0.1%。

因此，水泥水化反应会引起混凝土体积的化学收缩。

2.混凝土内部水分的蒸发引起的物理收缩。

混凝土中的水分会随着时间的推移逐渐蒸发，这会引起混凝土体积的物理收缩。

混凝土内水分的蒸发速度取决于混凝土的温度、湿度和风速等因素。

混凝土收缩会导致混凝土内部产生内应力和裂缝，从而降低混凝土的耐久性和使用寿命。

因此，为了减小混凝土收缩带来的负面影响，需要采取措施进行收缩补偿。

三、混凝土收缩补偿原理混凝土收缩补偿是指通过采取措施减小混凝土收缩引起的内应力和裂缝，从而提高混凝土的耐久性和使用寿命。

混凝土收缩补偿的原理是通过在混凝土内部引入收缩补偿材料来控制混凝土收缩。

1.收缩补偿材料的分类收缩补偿材料可以分为以下两类：（1）伸缩性材料。

这类材料的特点是能够在混凝土收缩后向外伸展，从而减小混凝土的内应力和裂缝。

常见的伸缩性材料包括橡胶、聚合物等。

（2）收缩补偿剂。

这类材料的特点是能够与混凝土中的水分发生化学反应，形成膨胀物质，从而增加混凝土的体积，补偿混凝土的收缩。

常见的收缩补偿剂包括硬化氧化铝、硬化石膏等。

2.收缩补偿材料的作用机理收缩补偿材料的作用机理主要有以下两种：（1）伸缩性材料的作用机理。

伸缩性材料能够在混凝土收缩后向外伸展，从而减小混凝土的内应力和裂缝。

这是由于伸缩性材料具有较高的柔韧性和伸缩性，能够在混凝土收缩时发生伸缩变形。

（2）收缩补偿剂的作用机理。

PCB电路板为什么会出现涨缩_如何应对PCB尺寸涨缩-华强pcb从基材一次内层线路图形转移经数次压合直至外层线路图形转移的加工过程中，会引起拼板经纬向不同的涨缩。

从整个PCB制作FLOW-CHART中我们可以找出可能引起板件涨缩异常及尺寸一致性较差的原因及工序：1、基材来料尺寸稳定性，尤其是供应商的每个层压CYCLE之间的尺寸一致性。

即使同一规格基材不同CYCLE的尺寸稳定性均在规格要求内，但因之间的一致性较差，可引起板件首板试制确定合理的一次内层补偿后后，因不同批次板料间的差异造成后续批量生产板件的图形尺寸超差。

同时，还有一种材料异常是在外层图形转移后至外形工序的过程中板件发现收缩;在生产过程中曾有个别批次的板件在外形加工前数据测量过程中发现其拼板宽度与出货单元长度相对外层图形转移倍率出现严重的收缩，比率达到3.6mil/10inch。

2、拼板设计：常规板件的拼板设计均为对称设计，在图形转移倍率正常的情况下对成品PCB的图形尺寸并无明显影响;但是一部分板件在为提升板料利用率，降低成本的过程中而使用了非对称性结构的设计，其对不同分布区域的成品PCB的图形尺寸一致性将带来极为明显的影响，甚至在PCB的加工过程中我们都可以在激光盲孔钻孔以及外层图形转移曝光/阻焊剂曝光/字符印刷过程中发现此类非对称设计的板件其在各环节中的对准度情况相对常规板件更难以控制与改善;3、一次内层图形转移工序：此处对成品PCB板件尺寸是否满足客户要求起着极为关键的作用;如一次内层图形转移的菲林倍率补偿提供存在较大偏差其不但可直接导致成品PCB图形尺寸无法满足客户要求外，还可引起后续的激光盲孔与其底部连接盘对位异常造成LAYER TO LAYER之间的绝缘性能下降直至短路，以及外层图形转移过程中的通/盲孔对位问题。

根据上述分析，我们可针对性地采取适当的方式对异常进行监控及改善：1、基材来料尺寸稳定性与批间尺寸一致性的监控：定期地对不同供应商提供的基材进行尺寸稳定性测试，从中跟踪其同规格板料不同批之间的经纬向数据差异，并可适当地使用统计技术对基材测试数据进行分析;从而也可找出质量相对稳定的供应商，同时为SQE及采购部门提供更为详实的供应商选择数据;对于个别批次的基材尺寸稳定性差引起板件在外层图形转移后发生的严重涨缩，目前只能通过外形生产首板的测量或出货审查时进行测量来发现;但后者对批管理的要求较高，在某编号大批量生产时容易出现混板;2、拼板设计方面应量采用对称结构的设计方案，使拼板内的各个出货单元涨缩保持相对一致;如可能，应与客户沟通建议其允许在板件的工艺边上以蚀刻/字符等标识方式将各出货单元在拼板内的位置进行具体标识;此方法在非对称方式设计的板件内效果将更明显，即使每拼板内因图形不对称引起各别单元出现尺寸超差，甚至是因此引起的局部盲孔底部连接异常亦可极为方便地确定异常单元并在出货前将其挑出处理，不至于流出造成客户封装异常而招致投诉;3、制作倍率首板，通过首板来科学地确定生产板件的一次内层图形转移倍率;在为降低生产成本而变更其它供应商基材或P片时，此点尤为重要;当发现有板件超出控制范围时应根据其单元管位孔是否为二次钻孔加工;如为常规加工流程板件则可根据实际情况放行至外层图形转移通过菲林倍率进行适当调整;如是二次钻孔板件，则对异常板件的处理需特别谨慎以确保成品板件的图形尺寸与标靶至管位孔(二次钻孔)距;附二次积层板件首板倍率收集清单;4、过程监控：利用外层或次外层板件在其层压后的X-RAY生产钻孔管位孔时所测量的板件内层标靶数据，分析其是否在控制范围内且与合格首板所收集的相应数据进行对比以判断板件尺寸是否有涨缩异常，下有附表可参考;经过理论计算，通常此处的倍率应控制在+/-0.025%以内才能满足常规板件的尺寸要求。

涨缩补偿推算训练1.)补偿定义:由发料尺寸之板中心向外延伸之总和值.2.)数值表示:2-1) 比例(SCALE) : (基数为1.000000)1.000300 (拉伸) , 0.999800 (缩短)2-2) 单位(UNIT) : PPM(百万分之一) (基数为0PPM) **需标示”+” or “-“符号区分(防呆指示)+300 PPM (拉伸) , -200 PPM (缩短)2-3) 上述2-1 & 2-2 相对关系:例:1.000000 = 0 PPM (1.000000-1.000000 = 0 => 0 PPM)1.000500 = +500 PPM (1.000500-1.000000 = 0.000500 => +0.000500*106 = +500 PPM)0.999800 = -200 PPM (0.999800-1.000000 = -0.000200 => -0.000200*106 = -200 PPM) 3.)推算方式:例1:发料尺寸: 35 * 60 (CM) ; 涨缩补偿值:X =>+300PPM(1.000300) Y=>-200(0.999800)计算:补偿后: X=> 35*1.000300=35.0105 ; Y=> 60*0.999800=59.988(CM)例2: (靶型位置分析)工单原补偿值: 原X=> +300PPM(1.000300) ; 原Y=>+500PPM(1.000500)工单铣靶值: X=14.9941” Y=18.685X-RAY量测值: X1=14.9986” Y1=18.6783”计算:判定1.)*工单铣靶值即为钻孔程序(1:1) ; 实际X-RAY量测值即为内层涨缩值误差值:ΔX=> X1-X=14.9986”-14.9941”=0.0045” ; ΔY=>Y1-Y=18.6783”-18.6854”=-0.0071”A.)钻孔程序补偿值:判定2.)*(涨/缩)0.006”以上(以下不补偿)时,仅补偿(涨/缩)0.004”(A级以上客户仅0.003”) X轴需再补偿=> 1.000000(0PPM)Y轴需再补偿=> -0.004”/Y=-0.000214=>1+(-0.000214)=0.999786(-214PPM)B.)内层底片补偿值:ΔX1=> X-X1=14.9941”-14.9986”=-0.0045” ; ΔY1=>Y-Y1=18.6854”-18.6783”=0.0071”X轴补偿值(工单)=> ΔX1/X+1.000300=1.000000(0PPM)Y轴补偿值(工单)=> ΔY1/Y+1.000500=1.000880(+880PPM)。

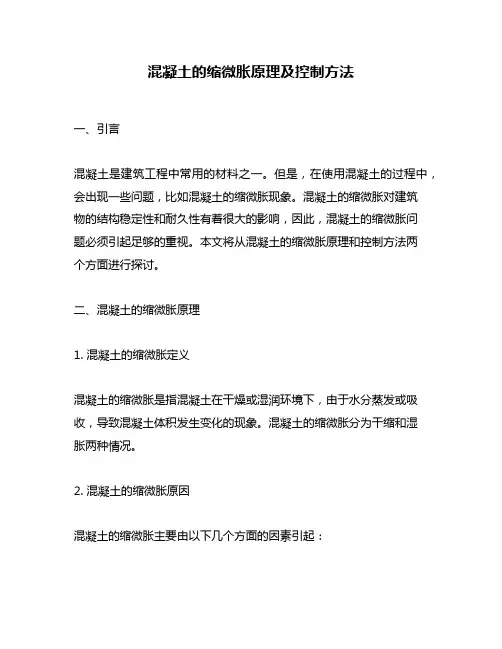

混凝土的缩微胀原理及控制方法一、引言混凝土是建筑工程中常用的材料之一。

但是，在使用混凝土的过程中，会出现一些问题，比如混凝土的缩微胀现象。

混凝土的缩微胀对建筑物的结构稳定性和耐久性有着很大的影响，因此，混凝土的缩微胀问题必须引起足够的重视。

本文将从混凝土的缩微胀原理和控制方法两个方面进行探讨。

二、混凝土的缩微胀原理1. 混凝土的缩微胀定义混凝土的缩微胀是指混凝土在干燥或湿润环境下，由于水分蒸发或吸收，导致混凝土体积发生变化的现象。

混凝土的缩微胀分为干缩和湿胀两种情况。

2. 混凝土的缩微胀原因混凝土的缩微胀主要由以下几个方面的因素引起：（1）水分的蒸发：混凝土中的水分会随着时间的推移慢慢蒸发，导致混凝土体积发生变化。

（2）水分的吸收：混凝土中的水分会随着环境的湿度变化而吸收或释放，导致混凝土体积发生变化。

（3）温度变化：混凝土受到温度变化的影响，会发生热胀冷缩现象，导致混凝土体积发生变化。

（4）材料变形：混凝土中的材料在长期的使用过程中，会发生变形，导致混凝土体积发生变化。

3. 混凝土的缩微胀机理混凝土的缩微胀机理主要是由于混凝土中的孔隙结构变化引起的。

在干燥的环境下，混凝土中的水分会逐渐蒸发，导致混凝土中的孔隙结构发生变化。

孔隙结构的变化会导致混凝土中的体积发生变化，从而引起混凝土的缩微胀现象。

4. 混凝土的缩微胀影响混凝土的缩微胀会对建筑物的结构稳定性和耐久性产生很大的影响。

一方面，混凝土的缩微胀会导致混凝土中的裂缝产生，从而影响建筑物的结构稳定性；另一方面，混凝土的缩微胀还会导致混凝土中的钢筋锈蚀，从而影响建筑物的耐久性。

三、混凝土的缩微胀控制方法1. 混凝土材料的选择选择适合的混凝土材料是控制混凝土缩微胀的重要方法之一。

一方面，可以选择具有较低收缩性能的混凝土材料；另一方面，可以选择具有较高弹性模量和抗裂性能的混凝土材料。

2. 控制混凝土的水胶比混凝土的水胶比对混凝土的缩微胀有着很大的影响。

物体膨胀收缩的原理
物体膨胀收缩的原理可以通过热膨胀和冷缩两种常见情况来解释。

1. 热膨胀：当物体受热时，其中的分子会加速运动，分子之间的相互作用力也会增强。

这导致物体的体积扩大，出现膨胀现象。

这是因为分子热运动的能量增加，引起分子之间的距离增大，从而整体体积增大。

2. 冷缩：相反地，当物体被冷却时，分子的热运动减慢，相互作用力减弱。

这导致物体的体积减小，出现收缩现象。

这是因为分子热运动的能量减少，使得分子间距减小，从而整体体积减小。

具体而言，膨胀收缩的程度取决于所受温度的变化幅度和物体的材料特性。

不同材料的膨胀系数不同，即单位温度变化时物体膨胀或收缩的比例不同。

常见的例子包括热胀冷缩造成的物体伸长、收缩，如热胀管、热水冷却后缩短的ϒ密封瓶等。

收缩和膨胀之间的转化过程如何展示？一、介绍收缩和膨胀的概念及意义收缩和膨胀是物质在受到外界刺激后呈现的两种不同状态，是我们日常生活中常见的现象。

收缩和膨胀现象的研究对于理解物质性质的变化、工程应用以及科学探索具有重要意义。

本文将从微观层面介绍收缩和膨胀现象，并探讨它们之间的转化过程。

收缩是指物质在受到外界热量减少或外力作用下，体积或长度减小的现象。

膨胀则是指物质在受到外界热量增加或外力作用下，体积或长度增大的现象。

这种物质状态的变化是由于物质内部微观结构的特性以及分子和原子之间的相互作用引起的。

二、收缩和膨胀之间的转化过程1. 热胀冷缩的转化过程热胀冷缩是指物质在受热膨胀后，再经过冷却而回到原始状态的过程。

这种转化过程是由于物质内部微观结构发生变化，并受到温度变化影响导致的。

例如，金属在高温下膨胀，但在温度下降时会逐渐恢复原来的体积。

这一过程在很多实际应用中都具有重要作用，如制造螺栓时的紧固、铁路线路的敷设等。

2. 液体的蒸发和凝结转化过程液体的蒸发和凝结是收缩和膨胀转化的另一种常见形式。

当液体受热时，其中的分子活动增强，液体逐渐转化为气体，即发生蒸发。

而当液体受到冷却时，其中的分子活动减缓，气体逐渐转化为液体，即发生凝结。

这种转化过程在自然界中随处可见，如水的蒸发和凝结过程。

三、收缩和膨胀转化的应用1. 热敏材料的应用热敏材料是一种能够根据温度变化而改变尺寸或形状的材料。

它们的收缩和膨胀特性使其在各个领域有广泛的应用，如温度计、热敏打印纸、温度自动控制装置等。

热敏材料的应用既能够满足实际需求，又能展示收缩和膨胀转化的基本原理。

2. 混凝土结构的温度控制混凝土是一种常见的建筑材料，它在受热和受冷的过程中会出现收缩和膨胀。

在混凝土结构设计和施工中，需要考虑到温度变化对结构的影响，并采取相应的措施进行温度控制，以确保结构的安全和稳定。

3. 高温油气管道的设计和运行在石油和天然气开采中，存在着高温油气管道的设计与运行问题。

微膨胀和补偿收缩介绍微膨胀和补偿收缩是材料科学中常见的现象，特别在高温下或温度变化较大的环境中。

本文将深入探讨微膨胀和补偿收缩的原理、影响因素以及应用领域。

什么是微膨胀和补偿收缩微膨胀微膨胀是指材料在受热后发生的微小体积膨胀的现象。

在高温下，材料的热运动增强，原子或分子之间的距离会增大，从而导致材料的体积膨胀。

微膨胀的程度通常非常小，一般在纳米级别。

补偿收缩补偿收缩是指材料在受冷后发生的体积收缩的现象。

当材料从高温状态冷却到室温或低温时，材料的热运动减弱，原子或分子之间的距离会减小，从而导致材料的体积收缩。

补偿收缩可以用来补偿材料在高温状态下的微膨胀，使得材料在不同温度下保持相对稳定的尺寸。

微膨胀和补偿收缩的原理微膨胀和补偿收缩的原理与材料的热膨胀系数有关。

热膨胀系数是描述材料在单位温度变化下体积变化的比例系数。

当材料受热时，热膨胀系数大于零，材料的体积会增大；当材料受冷时，热膨胀系数小于零，材料的体积会减小。

在实际应用中，可以通过选择具有适当热膨胀性质的材料来实现微膨胀和补偿收缩。

例如，可以选择具有正热膨胀系数的材料作为基底材料，然后在其表面涂覆一层具有负热膨胀系数的材料。

当温度升高时，基底材料会膨胀，而表面涂层会收缩，从而实现微膨胀和补偿收缩。

影响微膨胀和补偿收缩的因素微膨胀和补偿收缩的程度受多种因素的影响，下面将介绍其中几个重要的因素。

材料的热膨胀系数材料的热膨胀系数是影响微膨胀和补偿收缩的关键因素。

不同材料具有不同的热膨胀系数，选择合适的材料可以实现所需的微膨胀和补偿收缩。

温度变化范围温度变化范围是影响微膨胀和补偿收缩的另一个重要因素。

温度变化范围越大，材料的热膨胀和补偿收缩程度就会越大。

材料的结构和组成材料的结构和组成也会影响微膨胀和补偿收缩的效果。

不同材料的晶体结构和原子排列方式会影响材料的热膨胀性质，从而影响微膨胀和补偿收缩的效果。

外界应力外界应力对材料的微膨胀和补偿收缩也有一定的影响。

补偿器解释：补偿管线因温度变化而伸长或缩短的配件，热力管线上所利用的主要有波形补偿器和波纹管两种。
