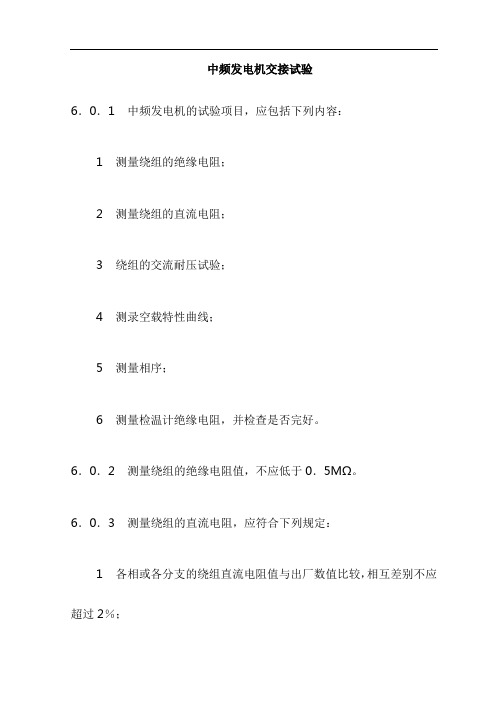

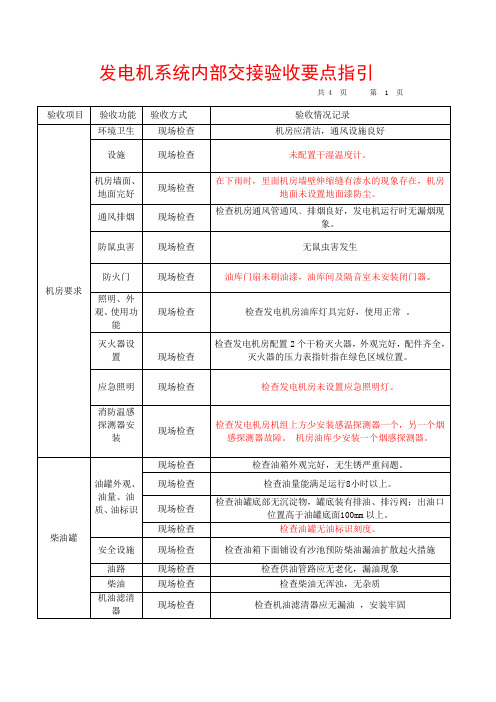

中频发电机交接试验
6．0．1 中频发电机的试验项目，应包括下列内容：
1 测量绕组的绝缘电阻；
2 测量绕组的直流电阻；
3 绕组的交流耐压试验；
4 测录空载特性曲线；
5 测量相序；
6 测量检温计绝缘电阻，并检查是否完好。
6．0．2 测量绕组的绝缘电阻值，不应低于0．5MΩ。
6．0．3 测量绕组的直流电阻，应符合下列规定：
1 各相或各分支的绕组直流电阻值与出厂数值比较，相互差别不应超过2％；
2 励磁绕组直流电阻值与出厂数值比较，应无明显差别。
6．0．4 绕组的交流耐压试验电压值，应为出厂试验电压值的75％。
6．0．5 测录空载特性曲线，应符合下列规定：
1 试验电压最高应升至产品出厂试验数值为止，所测得的数值与出厂数值比较，应无明显差别；
2 永磁式中频发电机应测录发电机电压与转速的关系曲线，所测得的曲线与出厂数值比较，应无明显差别。
6．0．6 测量相序，电机出线端子标号应与相序一致。
6．0．7 测量检温计绝缘电阻并检查是否完好，应符合下列规定：
1 采用250V兆欧表测量检温计绝缘电阻应良好；
2 核对检温计指示值，应无异常。
#2发电机交接试验报告一、发电机参数:容量: 135MW 定子电压:13800V 定子电流：6645A 转子电压：233V转子电流：1408A ，定子接法：Y 相数：3 ，功率因素：0.85 ，周率：50HZ，转速：3000rpm试验温度：24 °C ，湿度：66 %二、外观检查：正常。
三、发电机直流耐压试验: 使用仪器：Z-V高压直流发生器U（KV） 6.9 13.8 21.2 27.6 34.5）A相 4 4 7 12 22I（AB相 3 6 10 17 29C相 4 7 13 17 241)在规定试验电压下，各相泄漏电流的差别不应大于最小值的100%；最大泄漏电流在20μＡ以下者，相间差值与历次试验结果比较，不应有显著的变化2)泄漏电流不随时间的延长而增大结论：合格四、发电机交流耐压试验）:A相B相C相U(KV) 22.88I(A) 3.4 3.4 3.4要求：试验电压(2U N+1000V)*0.8, 1分钟不击穿为合格结论：合格五、绝缘电阻(MΩ):使用仪器：高压兆欧表DMH2550 2500V耐压试验前(MΩ) 吸收比耐压试验后(MΩ) 吸收比A相1320/426 3.10 1300/410 3.17 B相1270/410 3.09 1210/387 3.13 C相1291/421 3.06 1150/396 2.91要求：1)各相或各分支绝缘电阻值的差值不应大于最小值的100%2)吸收比或极化指数：沥青浸胶及烘卷云母绝缘吸收比不应小于1.3或极化指数不应小于1.5；环氧粉云母绝缘吸收比不应小于1.6结论：合格定子绕组直流电阻测量（mΩ）环境温度℃绕组平均温度℃测量方式实测值换算75 ℃基值75℃相间互差% 与基值差%A 0.9941 1.190 1.1960.5 0.51B 0.9899 1.184 1.191 0.51C 0.9927 1.188 1.192 0.31各相或各分支的直流电阻值，在校正了由于引线长度不同而引起的误差后相互间差别以及与初次(出厂或交接时)测量值比较，相差不得大于最小值的2%结论：合格七、结论：各项试验合格。
发电机检验报告内容1. 检验背景本次发电机检验是为了保障发电机的正常运行和安全性，对发电机的各项指标进行全面的检验和测试，确保其符合相关的安全标准和性能要求。
2. 检验目的本次检验的主要目的包括：- 检验发电机的绝缘电阻、绝缘电压和绝缘介质的质量，确保其在正常工作条件下的安全性；- 检验发电机的输出电压、电流和频率等参数，确保其在正常负载下的性能稳定性；- 检验发电机的机械运行状态，包括转速、噪音和振动等指标，确保其机械部件的正常工作状态。
3. 检验内容本次检验包括以下方面的内容：3.1 绝缘电阻检验通过使用专用的万用表，对发电机的绝缘电阻进行测量。
按照国际电工委员会（IEC）的相关标准，设定合适的测量电压和时间，检验绝缘电阻是否符合要求。
3.2 绝缘电压检验通过使用高压测试仪，对发电机的绝缘电压进行测试。
根据不同的发电机额定电压和绝缘等级，设定合适的测试参数，测试发电机在高压下的绝缘强度和性能是否合格。
3.3 绝缘介质质量检验通过对发电机的绝缘介质进行检验，包括外观检查、破损情况、老化程度等指标。
使用相关的检测仪器和设备，对绝缘介质进行评估，以确保其质量达到要求。
3.4 输出电压、电流和频率检验通过使用数字万用表和频率计，对发电机的输出电压、电流和频率进行测试。
测试时需要将发电机连接到负载模拟器或实际负载上，模拟实际工作条件下的输出情况，确保输出参数的稳定性和正常性。
3.5 机械运行状态检验通过使用转速计、噪音计和振动仪等设备，对发电机的机械运行状态进行检验。
包括转速是否正常、噪音是否超标、振动是否异常等。
通过对机械部件的检查和测试，确保发电机的正常运转。
4. 检验方法和仪器设备本次检验采用的主要方法包括测量法、观察法和实验法等。
主要仪器设备包括：- 万用表：用于测量发电机的绝缘电阻和输出电压电流等参数；- 高压测试仪：用于对发电机的绝缘电压进行测试；- 数字万用表和频率计：用于对发电机的输出电压、电流和频率进行测试；- 转速计、噪音计和振动仪：用于检测发电机的机械运行状态。
电气设备交接试验项目及方法一、试验项目1.接地系统检测：包括接地电阻测量、接地体电压测量等。
接地系统是防止触电危险的重要保护措施，试验时应确保接地电阻符合标准要求，并进行接地体电压测量，确保不超过允许值。
2.电气设备运行试验：包括设备的启动试运行、正常运行、停机和复旧等。
试验时应确保设备的各项参数正常，无异常噪音、过热等现象，确保设备能够正常运行。
3.保护装置试验：包括保护装置的校验和功能试验。
试验时应按照设计要求，对各种保护装置进行测试，如过载保护、短路保护、接地保护等，确保各项保护装置功能正常可靠。
4.开关试验：包括开关的机械性能试验和电气性能试验。
机械性能试验包括操作力试验、操作次数试验等；电气性能试验包括触头接触电阻试验、分断能力试验等。
试验时应确保开关的机械和电气性能满足要求。
5.变压器试验：包括变压器的绝缘电阻测定、变比测定、负荷损耗测定等。
试验时应确保变压器的各项性能指标符合要求。
6.电容器试验：包括电容器的绝缘电阻测量、容量测量、损耗角测量等。
试验时应确保电容器的绝缘和电性能符合要求。
7.电缆试验：包括电缆的绝缘电阻测量、局部放电测量、耐压试验等。
试验时应确保电缆的绝缘性能良好，无局部放电现象。
二、试验方法1.试验前的准备工作：包括试验设备的校准、标定，试验仪器的检查和保养等。
确保试验设备和仪器的工作正常。
2.试验参数的测量和记录：根据试验项目，选择合适的试验仪器进行测量，将测得的数据进行准确记录，确保测试结果真实可靠。
3.试验的操作步骤：根据试验项目的要求，有序地进行试验操作。
操作时应按照规定的程序和要求进行，确保试验的准确性和可靠性。
4.试验结果的分析和评估：对试验结果进行分析和评估，在发现问题和不合格现象时，要及时采取相应的措施进行纠正和处理。
5.试验报告的编制：根据试验结果，编制试验报告。
报告应包括试验项目、试验方法、试验结果等内容，并附上试验记录和相关证明材料等。
通过电气设备交接试验，可以确保设备的性能和安全可靠性，为正常的使用运行奠定基础。
发电机交接试验记录建筑电气配精修订一、试验概述本试验记录旨在对建筑电气配电系统中的发电机进行交接试验，确保发电机的正常运行和安全可靠性。
试验期间将对发电机的机械、电气、保护等方面进行全面检测和测试。
二、试验前准备工作1.确认发电机的型号、额定功率和技术参数，并与设计文件一致。
2.检查发电机的外观是否完好，无明显损坏或破损。
3.检查发电机的接地装置是否牢固可靠。
4.确认发电机与建筑电气配电系统的连接方式和参数，并与设计文件一致。
5.检查发电机的绝缘电阻是否符合规定标准。
三、试验内容及步骤1.发电机运行试验a.确认发电机与建筑电气配电系统的连接正确，主线路与配电箱的连接牢固。
b.打开发电机的控制开关，启动发电机，并检查运行是否正常。
c.检查电压、电流、频率等发电机参数是否正常。
d.发电机在负荷情况下运行30分钟，并观察发电机运行过程中是否有异常情况。
2.发电机保护试验a.测试发电机的保护装置是否正常，包括过载保护、短路保护、欠压保护等。
b.通过模拟故障，检测发电机的保护装置是否能够及时切断电源，并保证建筑电气系统的安全。
3.发电机并网试验a.连接发电机与并网系统，并合闸将发电机并入建筑电气配电系统。
b.检测发电机与电网之间的电压、相序、频率等参数是否一致。
c.检查发电机并网后的电气变化是否正常，电压、电流是否稳定。
d.检测发电机并网后，建筑电气系统的负荷承受能力是否正常。
四、试验数据记录和分析1.发电机运行试验记录a.记录发电机运行过程中的电压、电流、功率因数、频率等参数的变化，并绘制曲线图。
b.分析发电机运行过程中的参数变化是否符合设计要求，提出相关建议。
2.发电机保护试验记录a.记录发电机保护装置的动作时间和动作情况。
b.分析发电机保护装置是否正常，是否能及时切断电源，保障系统安全。
3.发电机并网试验记录a.记录发电机并网后的电压、电流、频率等参数的变化，并与电网进行比较。
b.分析发电机并网后的电气变化是否正常，建筑电气系统是否负荷承受能力正常。
四、互感器试验项目十三项
五、真空断路器试验项目九项
六、六氟化硫断路器试验项目十四项
九、悬式绝缘子和支柱绝缘子二项
十、绝缘油
十一、避雷器七项
十二、接地装置
接地装置的试验项目和标准应符合相应的设计规定，电气设备和防雷设施的接地装置的试验项目应包括下列内容：（国标50150-2006 26.01~26.03）
26.0.1 电气设备和防雷设施的接地装置的试验项目应包括下列内容：
1 接地网电气完整性测试；
2 接地阻抗；
26.0.2 测试连接与同一接地网的各相邻设备接地线之间的电气导通情况，以直流电阻值表示。
直流电阻值不应大于0.2Ω。
26.0.3 接地阻抗值应符合设计要求，当设计没有规定时应符合表26.0.3 的要求。
试验方法可参照国家现行标准《接地装置工频特性参数测试导则》DL475的规定，试验时必须排除与接地网连接的架空地线、电缆的影响。
发电机组验收报告1. 引言本文档旨在对新安装的发电机组进行验收，并评估其性能是否符合预期要求。
本文档将包括发电机组的安装情况、试运行数据、性能评估等内容。
2. 设备安装情况在验收过程中，我们首先对发电机组的安装情况进行了详细检查。
以下是我们对设备安装的评估：•发电机组放置位置合理，符合设计要求。
•放置基础牢固，没有明显的震动和倾斜。
•发电机组与电源、控制系统等设备接线正确、牢固。
•冷却系统和排气系统正常安装和连接。
根据以上评估结果，发电机组的安装情况达到了预期要求。
3. 试运行数据在设备安装完成后，我们进行了试运行测试，并记录了相关的试运行数据。
以下是试运行期间收集到的数据:•运行时间：8小时•平均负载：80%•发电机组输出电压：220V•发电机组输出频率：50Hz•排气温度：60°C•排气压力：1.2MPa根据试运行数据，发电机组在正常工作条件下工作稳定，各项指标符合设计要求。
4. 性能评估为了评估发电机组的性能，我们进行了以下方面的测试：4.1 输出功率测试我们进行了不同负载下的功率测试，测试结果如下：负载输出功率（kW）50% 10075% 150100% 200根据测试结果，发电机组在不同负载下能够提供预期的输出功率。
4.2 效能测试我们进行了发电机组的效能测试，测试结果如下：负载效能（%）50% 8575% 82100% 80根据测试结果，发电机组在不同负载下具有较高的效能，符合预期要求。
4.3 响应时间测试我们进行了发电机组的响应时间测试，测试结果如下：负载响应时间（秒）50% 275% 1100% 1根据测试结果，发电机组在不同负载下具有较快的响应时间，能够满足电源需求的变化。
5. 结论综上所述，根据对发电机组的安装情况、试运行数据以及性能评估的检查，我们得出以下结论：•发电机组的安装符合预期要求，基础稳固，连接正确。
•试运行数据证明发电机组在正常工作条件下工作稳定。
•发电机组在不同负载下均能够提供预期的输出功率。
一、发电机交接验收试验项目及规定
第2.0.1条容量6000kW及以上的同步发电机及调相机的试验项目，应包括下列内容：
一、测量定子绕组的绝缘电阻和吸收比；
二、测量定子绕组的直流电阻；
三、定子绕组直流耐压试验和泄漏电流测量；
四、定子绕组交流耐压试验；
五、测量转子绕组的绝缘电阻；
六、测量转子绕组的直流电阻；
七、转子绕组交流耐压试验；
八、测量发电机或励磁机的励磁回路连同所连接设备的绝缘电阻，不包括发电机转子和励磁机电枢；
九、发电机或励磁机的励磁回路连同所连接设备的交流耐压试验，不包括发电机转子和励磁机电枢；
十、定子铁芯试验；
十一、测量发电机、励磁机的绝缘轴承和转子进水支座的绝缘电阻；
十二、测量埋入式测温计的绝缘电阻并校验温度误差；
十三、测量灭磁电阻器、自同期电阻器的直流电阻；
十四、测量超瞬态电抗和负序电抗；
十五、测量转子绕组的交流阻抗和功率损耗；
十六、测录三相短路特性曲线；
十七、测录空载特性曲线；
十八、测量发电机定子开路时的灭磁时间常数；
十九、测量发电机自动灭磁装置分闸后的定子残压；
二十、测量相序；
二十一、测量轴电压。
第2.0.2条测量定子绕组的绝缘电阻和吸收比，应符合下列规定：
一、各相绝缘电阻的不平衡系数不应大于2；
二、吸收比：对沥青浸胶及烘卷云母绝缘不应小于1.3；对环氧粉云母绝缘不应小于1.6。
注：①进行交流耐压试验前，电机绕组的绝缘应满足第一、二款的要求。
②水内冷电机应在消除剩水影响的情况下进行。
③交流耐压试验合格的电机，当其绝缘电阻在接近运行温度、环氧粉云母绝缘的电机则在常温下不低于其额定电压每千伏1MΩ时，可不经干燥投入运行。
但在投运前不应再拆开端盖进行内部作业。
④对水冷电机，应测量汇水管及引水管的绝缘电阻。
阻值应符合制造厂的规定。
第2.0.3条测量定子绕组的直流电阻，应符合下列规定：
一、直流电阻应在冷状态下测量，测量时绕组表面温度与周围空气温度之差应在±3℃的范围内；
二、各相或各分支绕组的直流电阻，在校正了由于引线长度不同而引起的误差后，相互间差别不应超过其最小值的2%；与产品出厂时测得的数值换算至同温度下的数值比较，其相对变化也不应大于2%。
第2.0.4条定子绕组直流耐压试验和泄漏电流测量，应符合下列规定：
一、试验电压为电机额定电压的3倍。
二、试验电压按每级0.5倍额定电压分阶段升高，每阶段停留1min，并记录
泄漏电流；在规定的试验电压下，泄漏电流应符合下列规定：
1.各相泄漏电流的差别不应大于最小值的50%，当最大泄漏电流在20μA以下，各相间差值与出厂试验值比较不应有明显差别；
2.泄漏电流不应随时间延长而增大；当不符合上述规定之一时，应找出原因，并将其消除。
3.泄漏电流随电压不成比例地显著增长时，应及时分析。
三、氢冷电机必须在充氢前或排氢后且含氢量在3%以下时进行试验，严禁在置换氢过程中进行试验。
四、水内冷电机试验时，宜采用低压屏蔽法。
第2.0.5条定子绕组交流耐压试验所采用的电压，应符合表2.0.5的规定。
现场组装的水轮发电机定子绕组工艺过程中的绝缘交流耐压试验，应按现行国家标准《水轮发电机组安装技术规范》的有关规定进行。
水内冷电机在通水情况下进行试验，水质应合格；氢冷电机必须在充氢前或排氢后且含氢量在3%以下时进行试验，严禁在置换氢过程中进行。
表 2.0.5 定子绕组交流耐压试验电压容量(kW) 额定电压(V) 试验电压(V)10000以下 36以上 1.5Un+75010000及以上 3150～6300 1.875Un 6300以上 1.5Un+2250 注：Un为发电机额定电压。
第2.0.6条测量转子绕组的绝缘电阻，应符合下列规定：
一、转子绕组的绝缘电阻值不宜低于0.5MΩ；
二、水内冷转子绕组使用500V及以下兆欧表或其它仪器测量，绝缘电阻值不应低于5000Ω；
三、当发电机定子绕组绝缘电阻已符合起动要求，而转子绕组的绝缘电阻值不低
于2000Ω时，可允许投入运行；
四、可在电机额定转速时超速试验前、后测量转子绕组的绝缘电阻；
五、测量绝缘电阻时采用兆欧表的电压等级，当转子绕组额定电压为200V以上，采用2500V兆欧表；200V及以下，采用1000V兆欧表。
第2.0.7条测量转子绕组的直流电阻，应符合下列规定：
一、应在冷状态下进行，测量时绕组表面温度与周围空气温度之差应在±3℃的范围内。
测量数值与产品出厂数值换算至同温度下的数值比较，其差值不应超过2%；
二、显极式转子绕组，应对各磁极绕组进行测量；当误差超过规定时，还应对各磁极绕组间的连接点电阻进行测量。
第2.0.8条转子绕组交流耐压试验，应符合下列规定：
一、整体到货的显极式转子，试验电压应为额定电压的7.5倍，且不应低于1200V；
二、工地组装的显极式转子，其单个磁极耐压试验应按制造厂规定进行。
组装后的交流耐压试验，应符合下列规定：
1.额定励磁电压为500V及以下，为额定励磁电压的10倍，并不应低于1500V；
2.额定励磁电压为500V以上，为额定励磁电压的2倍加4000V。
三、隐极式转子绕组不进行交流耐压试验，可采用2500V兆欧表测量绝缘电阻来代替。
第2.0.9条测量发电机和励磁机的励磁回路连同所连接设备的绝缘电阻值，不应低于0.5MΩ。
回路中有电子元器件设备的，试验时应将插件拔出或将其两端短
接。
第2.0.10条发电机和励磁机的励磁回路连同所连接设备的交流耐压试验，其试验电压应为1000V；水轮发电机的静止可控硅励磁的试验电压，应按第2.0.8条第二款的规定进行；回路中有电子元器件设备的，试验时应将插件拔出或将其两端短接。
第2.0.11条定子铁芯试验，应符合下列规定：
一、采用0.8～1.0T的磁通密度进行试验。
当各点温度按1.0T磁通密度折算时，铁芯齿部的最高温升不应超过45℃；各齿的最大温度差不应超过30℃。
新机的铁芯齿部温升不应超过25℃，温差不应超过15℃；试验持续时间为90min。
二、当制造厂已进行过试验，且有出厂试验报告时，可不进行试验。
第2.0.12条测量发电机、励磁机的绝缘轴承和转子进水支座的绝缘电阻，应符合下列规定：
一、应在装好油管后，采用1000V兆欧表测量，绝缘电阻值不应低于0.5MΩ；
二、对氢冷发电机应测量内、外挡油盖的绝缘电阻，其值应符合制造厂的规定。
第2.0.13条测量检温计的绝缘电阻并校验温度误差，应符合下列规定：
一、采用250V兆欧表测量；
二、检温计指示值误差不应超过制造厂规定值。
第2.0.14条测量灭磁电阻器、自同步电阻器的直流电阻，应与铭牌数值比较，其差值不应超过10%。
第 2.0.15条超瞬态电抗和负序电抗，当无制造厂型式试验数据时，应进行测量。
第2.0.16条测量转子绕组的交流阻抗和功率损耗，应符合下列规定：
一、应在静止状态下的定子膛内、膛外和在超速试验前、后的额定转速下分别测量；
二、对于显极式电机，可在膛外对每一磁极绕组进行测量。
测量数值相互比较应无明显差别；
三、试验时施加电压的峰值不应超过额定励磁电压值。
第2.0.17条测量三相短路特性曲线，应符合下列规定：
一、测量的数值与产品出厂试验数值比较，应在测量误差范围以内；
二、对于发电机变压器组，当发电机本身的短路特性有制造厂出厂试验报告时，可只录取整个机组的短路特性，其短路点应设在变压器高压侧。
第2.0.18条测量空载特性曲线，应符合下列规定：
一、测量的数值与产品出厂试验数值比较，应在测量误差范围以内；
二、在额定转速下试验电压的最高值，对于汽轮发电机及调相机应为定子额定电压值的130%，对于水轮发电机应为定子额定电压值的150%，但均不应超过额定励磁电流；
三、当电机有匝间绝缘时，应进行匝间耐压试验，在定子额定电压值的130%下或定子最高电压下持续5min；
四、对于发电机变压器组，当发电机本身的空载特性及匝间耐压有制造厂出厂试验报告时，可不将发电机从机组拆开作发电机的空载特性，而只作发电机变压器组的整组空载特性，电压加至定子额定电压值的105%。
第2.0.19条在发电机空载额定电压下测录发电机定子开路时的灭磁时间常数。
对发电机变压器组，可带空载变压器同时进行。
第 2.0.20条发电机在空载额定电压下自动灭磁装置分闸后测量定子残压。
第2.0.21条测量发电机的相序必须与电网相序一致。
第2.0.22条测量轴电压，应符合下列规定：
一、分别在空载额定电压时及带负荷后测定；
二、汽轮发电机的轴承油膜被短路时，转子两端轴上的电压宜等于轴承与机座间的电压；
三、水轮发电机应测量轴对机座的电压。
二、变压器交接验收试验项目及规定
