电气试验报告Revised by Liu Jing on January 12, 2021电气试验报告地点：邵东县仙槎桥界峰钢铁丿实验性质：交接审核：实验：2017年10 月8号配电变压器实验报告实验结论：合格审核:测试员:柱上真空开关实验报告1、铭牌2、柱上开关绝缘电阻测量使用仪器：3、主回路直流电阻测量使用仪器：QJ44 仪器编号:4＞交流耐压试验使用仪器：仪器编号:5、接地电阻测试使用仪器：ZC-8 仪器编号:6、开关电流比：200/5 400/5 600/57、实验结论：合格复审：初审: 测试变压器进线电缆交接试验记录一、铭牌参数天气：晴实验日期：年月、主绝缘电阻测量：温度：湿度：、外护套、内衬层绝缘电阻测量：温度：湿度：、交流耐压试验:4、电阻测试实验结论：合格审核：________________________ 实验人员：10KV进线电缆交接实验记录一、铭牌参数天气：晴实验日期：年月、主绝缘电阻测量：温度：湿度：、外护套、内衬层绝缘电阻测量：温度：湿度：、交流耐压试验:、电阻测试实验结论：合格审核： ________________________ 实验人员:柜内（真空）开关实验报告、开关绝缘电阻测量使用仪器：ZC11D-5 仪器编号：610011、主回路直流电阻测量交流耐压试验使用仪器：仪器编号:实验结论：合格复审： 测试员:柜内(真空)开关实验报告、铭牌、开关绝缘电阻测量使用仪器：仪器编号:、主回路直流电阻测量、交流耐压试验、机械动作特性实验(电操机构需要时)实验结论：合格复审：测试员：柜内(真空)开关实验报告、铭牌、开关绝缘电阻测量、主回路直流电阻测量、交流耐压试验使用仪器：仪器编号:、机械动作特性实验(电操机构需要时)实验结论：合格复审：测试员:计量柜电压互感器实验报告2、开关绝缘电阻测量使用仪器：仪器编号:3、接地电阻测试使用仪器：ZC-8 仪器编号:4、电压变比及误差测量56实验结论：合格复审：初审：测试员:避雷器实验报告审核:、铭牌、绝缘电阻测量使用仪器：仪器编号: 、直流下的参考电压测量及直流参考电压下的泄漏电流使用仪器：仪器编号:实验结论：合格测试员:接地电阻实验报告7、铭牌8、接地电阻测试台式变实验结论：合格审核:测试员:安全工器具实验报告委托单位：邵东县仙槎桥界峰钢铁厂实验口期：2017年10月审核:。

电气交接试验报告

电气交接试验报告

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

某变电所35KV变压器电气交接试验报告

某变电所35KV变压器电气交接试验报告
高低压--地
30000
40000
1.3
二、直流电阻测试使用仪器：3122直流电阻仪
绕组
分接
位置
实测直流电阻值
电阻不平
蘅率%
AB
BC
CA
高压（Ω）
1
20.145
20.158
20.149
0.06
2
19.836
19.874
19.862
0.19
3
19.564
19.597
19.590
0.16
4
18.467
18.508
16.459
0.15
4
16.083
16.077
16.085
0.04
5
15.670
15.652
15.661
0.11
低压（mΩ）
/
ao
bo
co
1.528
1.514
1.523
0.91
三、电压比测量和连结组标号鉴定使用仪器:JYT变比测试仪
高压绕组
低压绕组
计算
比值
实测电压比偏差%
连接
组别
分接位置
电压(V)
分接位置
生产日期
2011.5.
额定电流
14.99/962.28A
额定电压
38.5KV
连接组别
DYn11
一、绝缘电阻（MΩ） 使用仪器：3125兆欧表
测定部位
实测绝缘电阻值（M）
吸收比
R15
R06
高压--低压及地
20000
30000
1.5
低压--高压及地
20000
30000
1.5

电气设备交接试验记录

电气设备交接试验记录
电气设备交接试验记录
D0506编号：001
工程名称
5000t/a钼精矿改（扩）建工程
建设单位
江西铜业集团（德兴）
矿山新技术开发有限公司
分项工程名称
动力安装
系统部位
浮选柱场地
设备名称
交流电动机
施工单位
江西铜业集团（德兴）
矿山新技术开发有限公司
交接试验项目的试验范围、内容和环境，以及设备的交接试验；
试验情况：
1、二次回路的绝缘电阻大于10 MΩ。
2、交流耐压试验（2500V）符合规范规定。
移交人
年月日
接收人
年月日
施工单位试验结论
试验人
实验时间
试验符合设计、规范要求，试验合格。
项目专业质检员：专业技术负责人：
年月日
建设（监理）单位验收意见
专业监理工程师：
（建设单位项目专业技术负责人）：
交接试验项目的试验范围、内容和环境，以及设备的交接试验要求：
1、测量低压电器连同所连接电缆及二次回路的绝缘电阻；
2、电压线圈动作值校验；
3、低压电器动作情况检查；
4、低压电器采用的脱扣器的整定；
5、测量电阻器和变阻器的直流电阻；
6、低压电器连同所连接电缆及二次回路的交流耐压试验。
试验情况：
1、低压电器连同所连接电缆及二次回路的绝缘电阻大于1 MΩ。
年月日
建设（监理）单位验收意见
专业监理工程师：
（建设单位项目专业技术负责人）：
年月日
电气设备交接试验记录
D0506编号：005
工程名称
5000t/a钼精矿改扩建工程
建设单位
江西铜业集团（德兴）
矿山新技术开发有限公司

电气交接试验方案

电气交接试验方案

电气交接试验方案电气交接试验是指在电气工程建成调试阶段，将工作和备用的高、中、低压电缆、设备和接地系统，较详细地检查一遍、一一认真测试、验收，并提出若干改进、完善方案的过程。

其目的在于保证工程的安全、可靠、优质运行。

下面介绍一份电气交接试验方案：一、性能指标检测电压等级：10KV、0.4KV。

控制设备序号：GK101……GK110。

装置物理地址：从G101—-G110，从左至右排列。

检验环境温度：0℃～40℃，相对湿度：不大于85%。

二、试验项目1、线路测量：测量线路绝缘电阻，测量线路电气距离和电位差，确认线路运行起来的基本电学性能。

2、绝缘试验：对从1000V以下的所有电气设备和线路和地线进行各种试验，确认各种设备的绝缘状态良好。

3、断路保护试验：二次保护线路的接线和测试，确保二次保护准确可靠，一次保护初步测试。

4、接地系统测试：测试设备和其它所有区域的接地电阻，并对接地电流进行测试。

5、变压器试验：确认变压器的参数（主要是变比和交流电阻）；确认冷却系统的运行状态。

6、自动化系统测试：主要是控制保护单元和自动化管理系统的接线测试和碳化测试。

7、高压开关试验：高压开关性能实验，检查开关的交接情况。

8、低压设备试验：检测低压电器（断路器、接触器、保护继电器）的性能和接线状态等。

9、避雷器试验：点对点接地电阻测试，雷电冲击电压浪形测试，电容电压测试。

10、配电柜试验：配电柜的各种设备和继电器的性能以及应急切换性能等的测试。

三、测试仪器1、绝缘电阻测试仪。

2、断路器动作次数计。

3、有载开关试验台。

4、继电器测量仪。

5、接地电流测试仪。

6、高压开关测试仪。

7、电力负载银河平衡装置。

四、试验周期开停运前，预计需要十五天左右。

五、试验过程1、检测设备和检测人员到位。

2、检测设备和检测电路的接线准备。

3、安全操控人员到位。

4、试验设备和检查过程中设定和测试参数的文档生成。

5、在预测试期间进行了所有标准测试，确认所有电气设备的参数符合要求。

(完整word版)电气设备交接试验记录-

(完整word版)电气设备交接试验记录-
DQ2.8
工程名称
***
建设单位
***
分项工程名称
普通灯具安装
系统部位
***层
设备名称
普通灯具
施工单位
***
交接试验项目的试验范围、内容、要求和环境，以及设备的交接试验要求；
灯具需按图纸安装要求施工，灯具重量大于3Kg时，固定在螺栓或预埋吊钩上；灯具固定可靠，不使用木楔。每个灯具固定螺钉或螺栓不少于2个；当绝缘台直径在75mm及以下时，采用1个螺钉或螺栓固定。
电缆在正常环境下敷设无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；三相或单相的交流电缆，无单独穿于钢管内；爆炸危险环境照明线路的电缆额定电压不得低于750V，且电缆穿于钢管内，符合各项有关规定。
试验人：
移交人
接收人
验收意见：
专业监理工程师
（建设单位项目负责人）：
年月日
试验结果：
施工技术负责人：
质检员：
固定灯具带电部件的绝缘材料以及提供防触电保护的绝缘材料，应耐燃烧和防明火。
当设计无要求时，灯具的安装高度和使用电压等级应符合规定。
当灯具距地面高度小于2.4m时，灯具的可接近裸露导体必须接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标识。及符合各项有关规定。
电缆按图纸安装要求在正常环境下敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；三相或单相的交流电缆，不得单独穿于钢管内；爆炸危险环境照明线路的电缆额定电压不得低于750V，且电缆必须穿于钢管内，且符合各项有关规定。
试验情况：
金属电缆桥架及其支架和引入或引出的金属电缆导管接地（PE）可靠。金属电缆桥架及其支架全长5处与接地（PE）干线相连接；非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线截面积4mm²；镀锌电缆桥架间连接板的两端不跨接接地线，连接板两端2个有防松动垫圈的连接固定螺栓；符合图纸及各项有关规定。

电气设备交接试验报告

电气设备交接试验报告变压器交接试验报告用户名称鸿坤理想海岸项目(二期)高低压配电：环境温度：16°C安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：分接开关位置：二、试验数据：1、绕组直流电阻测量： (使用仪器：JYR-10B直流电阻测试仪)1电气设备交接试验报告)兆欧表使用仪器：ZC11D-52、绕组绝缘电阻测量：(JYT变比自动测试仪）3、电压比测量和联结组标号检定：（使用仪器：kV型高压试验变压器）YDQ、工频耐压试验：（使用仪器：—5KVA/50 4三、试验依据：。

GB50150国家电力交接试验标准—2006四、结论：.试验合格记录人：试验人员：2电气设备交接试验报告变压器交接试验报告用户名称：鸿坤理想海岸项目(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：分接开关位置：二、试验数据：1、绕组直流电阻测量： (使用仪器：JYR-10B直流电阻测试仪)3电气设备交接试验报告) ao bo co 0.07)兆欧表使用仪器：ZC11D-52、绕组绝缘电阻测量：(JYT变比自动测试仪）3、电压比测量和联结组标号检定：（使用仪器：kV型高压试验变压器）YDQ、工频耐压试验：（使用仪器：—5KVA/50 4三、试验依据：。

GB50150国家电力交接试验标准—2006四、结论：.试验合格记录人：试验人员：4电气设备交接试验报告变压器交接试验报告用户名称：鸿坤理想海岸项目(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室3#变相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：分接开关位置：二、试验数据：1、绕组直流电阻测量： (使用仪器：JYR-10B直流电阻测试仪)5电气设备交接试验报告)兆欧表使用仪器：ZC11D-52、绕组绝缘电阻测量：(JYT变比自动测试仪）3、电压比测量和联结组标号检定：（使用仪器：kV型高压试验变压器）YDQ、工频耐压试验：（使用仪器：—5KVA/50 4三、试验依据：。

电气交接实验报告


电流（压）继电器 试验记录
盘号 原理图上符号
型号 额定值 A(V) 调整范围 A(V)
线圈接法 制造厂
工程名称： 单元名称：
出厂编号
出厂日期
绝缘 电阻 (M)
线圈对地 接点对地 线圈对接点
整定 点 检验
整定值 A(V) 动作值 A(V) 返回值 A(V)
返回系数
冲击试验
以 A(V)冲击后 结果正常
结 论
备 注
审核人：试验人：年月日
SH3503— J504
电力变压器试验记录
工程名称： 单元名称：
位号
名称
型号
铭 阻抗电 牌 接压 线组
温别升
额定容
% 额定量电 额压定电
℃ 冷流却方 一次侧直流电阻（式）
分接开 直 关位置 流 A－ 电 B－ 阻 C－
误差 （温%度） 分(℃ 接)开 关位置
铭牌变 比
相别
变
铭牌变比 实测变比 误差（%） 铭牌变比 实测变比 误差（%）
压
A
比
B
C
空载电流：A 相 A；B 相 A；C 相 A
结 论
备 注
审核人：试验人：年月日
SH3503－ J506
电流互感器试验记录
工程名称： 单元名称：
位（盘）号
型号
额定二次负荷
VA
铭 额定电流 牌 准确级次
A 制造厂 出厂日期
出厂编号 A 相；B 相；C 相
结论
备 注
审核人：试验人：年月日
SH3503－ J513
绝缘油试验记录
工程名称： 单元名称：
充油设备名称
电 气
油别
强
度
试

电气设备交接试验报告

变压器交接试验报告用户名称：XXX(二期)高低压配电环境温度：16°C安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：变压器交接试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室2#变相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：变压器交接试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室3#变相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：变压器交接试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室4#变相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：3、电压比测量和联结组标号检定：（使用仪器：JYT变比自动测试仪）三、试验依据：四、结论：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH4出线柜至T1变压器) 相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH5出线柜至T2变压器) 相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH6出线柜至T3变压器)相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(AH7出线柜至T4变压器) 相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室(一期AH8出线柜至二期AH1进线柜) 相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、直流耐压试验：(使用仪器：DHV-60kV/2mA直流高压发生器)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH1进线柜相对湿度：60 ％试验日期：2013年12月18日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH4出线柜相对湿度：60 ％试验日期：2013年12月18日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH5出线柜相对湿度：63 ％试验日期：2013年12月19日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH6出线柜相对湿度：63 ％试验日期：2013年12月19日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH7出线柜相对湿度：63％试验日期：2013年12月19日二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表)2、导电回路电阻测量：(使用仪器：JYR-10B直流电阻测试仪)试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室AH2柜相对湿度：63％试验日期：2013年12月19日电流互感器一、主要技术参数：二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表）3、工频耐压试验：（使用仪器：YDQ—5KVA/50kV型高压试验变压器）四、结论：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C 安装位置：10kV配电室AH3柜相对湿度：63％试验日期：2013年12月19日电压互感器一、主要技术参数：二、试验数据：1、绝缘电阻测量：(使用仪器：ZC11D-5兆欧表）3、工频耐压试验：（使用仪器：YDQ—5KVA/50kV型高压试验变压器）四、结论：试验人员：记录人：10kV户外环网柜交接试验报告用户名称：环境温度：26°C 安装位置：相对湿度：63％试验日期：2013年12月19日负荷开关二、试验数据：2、工频耐压试验：（使用仪器：YDQ—5KVA/50kV型高压试验变压器）三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH1出线柜相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH4出线柜相对湿度：60 ％试验日期：2013年12月18日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH5出线柜相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH6出线柜相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH7出线柜相对湿度：63 ％试验日期：2013年12月19日一、主要技术参数：二、试验数据：2、测量直流电压U1mA及0.75U1mA下的泄漏电流(使用仪器：DHV-60kV/2mA直流高压发生器)三、试验依据：试验人员：记录人：母线耐压试验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室相对湿度：63 ％试验日期：2013年12月19日一、试验数据：试验人员：记录人：继电保护检验报告用户名称：XXX(二期)高低压供配电环境温度：16°C安装位置：10kV配电室AH1进线柜相对湿度：63％试验日期：2013年12月19日一、常规检查：1、设备基本参数2、保护装置常规检查3、通电前检查（1）、根据二次图纸检查开关柜接线正确，标识明确。

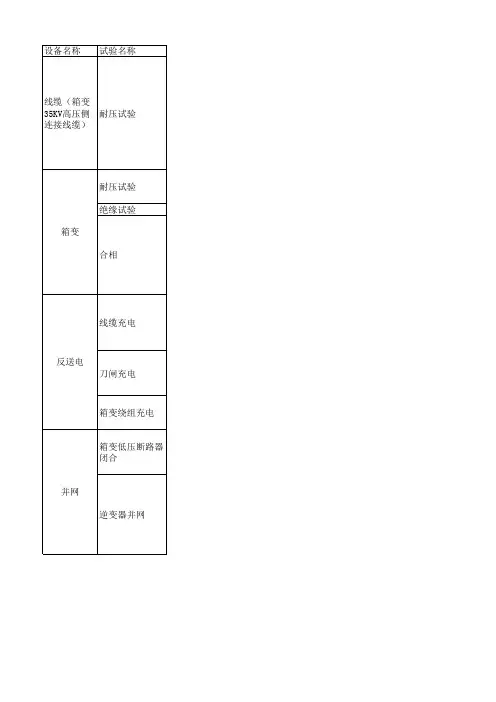

并网前电气交接试验

设备名称
试验名称
线缆（箱变 35KV高压侧 连 合相
线缆充电
反送电 刀闸充电
箱变绕组充电
箱变低压断路器 闭合
并网 逆变器并网
试验原理及方法 试验原理：交流串联谐振 试验方法：线路中串入变频电源、励磁升压变（15KVA容量）、可调电抗 器、试验线缆 试验步骤：1、试验线缆（A、B、C三相分别测量，箱变与箱变之间的线 缆分段测试）一端接入线路，另一端悬空； 2、如果测A相，则将B、C相线缆接地，A、B、C相屏蔽层接地； 3、加压：线缆型号耐压的2倍（线缆型号U0/U;U0为铜线对绝缘层电压； U为铜丝对铜丝的电压）；例如26/35KV,试验加压52KV。如果是检修后的 试验，加压1.5倍。每次加压5分钟。如果绝缘层绝缘不够，就会被击 穿，线缆通过B、C相对地放电，加压加不上去。 试验原理：交流串联谐振 试验方法：对箱变高压侧进行耐压试验（方法同线缆耐压试验）；只是 励磁升压变容量变为（20KVA）；加压52KV 低压侧绝缘电压3KV，因此只用绝缘摇表即可 原理：即测量箱变与箱变之间的相序是否接错，即侧7#箱变的A相连的是 否与8#箱变的A相连接。 方法一：利用线缆的屏蔽层做导线，与A相短接，然后利用万用表测A相 线缆的另一端与另一箱变的A相是否短路。 方法二：将线缆一端接地，在另外一端利用绝缘摇表摇绝缘，电压加不 上去；再将线缆一端悬空，在另外一端利用绝缘摇表摇绝缘，电压可以 加上；如果以上两条均满足，说明相序没有问题。 1、闭合杆塔隔离刀闸（始端1个，终端1个）； 2、将开关柜小车摇至工作位（就地）； 3、闭合开关柜断路器，开始35KV线缆充电（远控）； 4、线缆充电3次，第一次10min，后两次5min。 5、观察箱变刀闸前端带电指示灯，灯亮，说明线路正常，35KV汇集线带 1、断开开关柜断路器； 2、断开箱变接地刀闸； 3、闭合隔离刀闸； 4、闭合开关柜断路器；充电5min。 1、闭合箱变负荷开关； 2、观察箱变带电指示灯，灯亮，说明绕组带电。箱变充电3次，首次 10min,后2次3~5min。 1、测量箱变低压侧电压是否正常； 2、转动进线电压转换开关：315V-380V/400V,用于给箱变内部供电； 3、转动进线就地远控开关； 4、闭合箱变低压侧断路器。 1、测量逆变器交流侧电压是否正常； 2、测量逆变器直流侧电压是否正常，正极对地300多伏，负极对地300多 伏，如果负极对地短路，则正极对地600多伏； 3、闭合集装箱内配电箱开关，给箱变内部供电；闭合外用电供电开关及 防雷器开关； 4、闭合交流侧输出接触器； 5、闭合直流侧接触器。（断电时先断直流，后断交流）
