电力电缆交接试验标准电力电缆交接试验是电力工程中非常重要的一环，其合格与否直接关系到电缆的安全可靠运行。

为了确保电缆交接试验的准确性和标准化，制定了一系列的电力电缆交接试验标准，以规范电缆交接试验的流程和要求。

首先，电力电缆交接试验标准要求在进行试验前，必须对试验设备进行检查和校准，确保设备的准确性和可靠性。

试验设备包括但不限于绝缘电阻测试仪、局部放电测试仪、交流耐压测试仪等。

只有在设备检查和校准合格后，才能进行电缆交接试验。

其次，电力电缆交接试验标准对试验过程中的环境条件也有明确的要求。

试验室应保持干燥、通风良好，温度适宜，以确保试验结果的准确性。

同时，试验现场应做好防火、防爆等安全措施，确保试验人员和设备的安全。

在进行电力电缆交接试验时，试验人员应按照标准要求，严格按照试验流程进行操作。

例如，在进行绝缘电阻测试时，应先将电缆两端的绝缘层清洁干净，然后使用绝缘电阻测试仪进行测试，记录测试结果并进行分析。

在进行局部放电测试时，应注意调整测试仪器的灵敏度，以确保能够准确检测出局部放电现象。

另外，电力电缆交接试验标准还对试验结果的判定和记录提出了明确要求。

试验结果应当与标准规定的要求进行比对，符合要求的试验结果应当及时记录并归档，未符合要求的试验结果应当进行分析和处理，并在记录中进行说明。

总之，电力电缆交接试验标准的制定和执行，对于确保电缆的安全可靠运行具有非常重要的意义。

只有严格按照标准要求进行试验，才能够保证试验结果的准确性和可靠性，为电缆的正常运行提供有力的保障。

希望相关单位和人员能够严格遵守电力电缆交接试验标准，共同维护电力系统的安全稳定运行。

试验报告
报告名称：10KV电气设备交接试验委托单位：
报告编号：
报告页数：
审核：
报告日期：
公司
10KV户内真空断路器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
一、绝缘电阻MΩ
二、主回路电阻uΩ
三、交流耐压KV
四、备注
10KV干式变压器试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
设备型号：制造日期：
电压等级： 10KV 制造厂名：
出厂编号：装置地点：
组别：阻抗：
一、绝缘电阻：MΩ
二、直流电阻Ω
三、变比误差（%）
四、交流耐压
10KV电力电缆试验性质：交接试验人员：
温度：℃湿度：
试验结论：合格试验日期：
设备编号：试验地点：
电缆型号：制造日期：
电压等级： 10KV 制造厂名：
电缆长度：装置地点：
一、线芯绝缘电阻(GΩ)
接地电阻测量记录
试验性质：交接试验人员：
温度：℃湿度：% 试验结论：合格试验日期：
电压等级： 10KV 试验地点：
一、电阻(Ω)
10KV氧化锌避雷器
试验性质交接试验人员
温度℃湿度% 试验结论合格试验日期
设备编号试验地点
设备型号制造日期
电压等级10KV 制造厂名
出厂编号装置地点
一、绝缘电阻（MΩ）
二、1mA参考直流电压（KV）
三、75%U1mA电流（μA）
四、备注。

10kV电缆试验(交流耐压)10kV电力电缆交接试验报告（交流耐压）工程名称：牟尼沟35kV变电站10kV开关柜至站外水泥杆1.铭牌：电缆名称、额定电压（kV）2.电缆长度：130m3.绝缘及交流耐压：温度16℃，湿度40%，试验日期2014年10月26日主绝缘(MΩ)相别试前 A B C试验结果：合格4.相序检查：相序正确5.使用仪器、仪表：器具名称 YTC2010绝缘电阻测试仪 YTC850变频串联谐振耐压装置6.试验结果：合格编号生产厂家试前试后xxxxxxxx ______外护套绝缘(MΩ) 试验电压（kV）电压频率（Hz）交流耐压耐压时间（min）试验结果21.75 50 通过 521.75 50 通过 521.75 50 通过 5交联聚乙烯绝缘电力电缆8.7/15型号规格生产厂家ZZS-ZCYJV22-8.7/15-3*120 ___试验人员：试验负责人：第1页共4页本报告记录了对牟尼沟35kV变电站10kV开关柜至站外水泥杆电缆的交流耐压试验结果。

在温度16℃，湿度40%的条件下，使用YTC2010绝缘电阻测试仪和YTC850变频串联谐振耐压装置进行试验。

试验结果显示，该电缆在交流耐压试验中通过，符合要求。

相序检查也证明其相序正确。

电缆长度为130m，电缆名称为交联聚乙烯绝缘电力电缆8.7/15，额定电压为10kV。

试验前，主绝缘电阻分别为A相MΩ，B相MΩ，C相MΩ。

试后，三相主绝缘电阻仍为MΩ。

外护套绝缘电阻未能测试出。

试验使用的电压频率为50Hz，试验电压为21.75kV，耐压时间为5分钟。

试验编号为xxxxxxxx和，生产厂家均为___。

电缆铭牌上标明了电缆名称和额定电压。

型号规格为ZZS-ZCYJV22-8.7/15-3*120，生产厂家为___。

试验负责人认为，本次试验结果合格。

10kV电力电缆交接试验报告（交流耐压）工程名称：安宏35kV变电站10kV开关柜至站外水泥杆1.铭牌：电缆名称，额定电压（kV）。

电力电缆实验报告№: 1#
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器
外护层耐压实验
主绝缘耐压实验
实验使用仪器。

10kv电力电缆交接试验标准一、电缆本体及附件检查1. 电缆应无机械损伤、挤压变形、漏油、渗油等异常情况。

2. 电缆终端头应密封良好，金属部件无明显锈蚀和变形。

3. 电缆附件应齐全，无损坏和老化现象。

4. 电缆中间接头应无缝隙、无渗油现象。

二、电缆绝缘电阻测量1. 采用1000V兆欧表测量电缆绝缘电阻，绝缘电阻值应符合规定。

2. 电缆绝缘电阻值应大于或等于100MΩ。

3. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。

三、电缆直流耐压试验1. 对电缆进行直流耐压试验，以检查电缆的绝缘性能。

2. 试验电压为10kV，持续时间为1分钟。

3. 试验过程中，应观察电缆有无放电、击穿等现象。

4. 试验后，应检查电缆有无损伤、变形等异常情况。

四、电缆泄漏电流测量1. 采用专用泄漏电流测量仪器进行测量。

2. 测量时，应将电缆终端头拆开，分别对电缆的A、B、C三相进行测量。

3. 泄漏电流值应符合规定要求。

五、电缆相位检查1. 对电缆进行相位检查，确保电缆相位正确。

2. 相位检查应包括电缆A、B、C三相的颜色标识。

3. 相位应符合设计要求。

六、电缆金属护套接地电阻测量1. 采用双臂电桥法测量电缆金属护套接地电阻。

2. 接地电阻值应符合规定要求。

七、电缆外护层绝缘电阻测量1. 采用1000V兆欧表测量电缆外护层绝缘电阻。

2. 绝缘电阻值应符合规定要求。

八、电缆交叉互联系统试验1. 对电缆交叉互联系统进行试验，以检查系统的运行性能。

2. 试验包括系统功能测试和运行稳定性测试。

3. 系统功能测试应包括接地电阻监测、温度监测等功能。

4. 运行稳定性测试应包括系统在正常运行条件下的稳定性和耐压性测试。

5. 试验过程中，应观察系统有无异常情况。

220kV交联电力电缆现场交流耐压试验交流耐压试验概述目前国内在XLPE交联电缆交接试验中存在的问题，从设备标准上论述了变频谐振设备在进行110kV，220kV高压电力电缆现场交流耐压的可行性，并通过采用变频串联谐振设备实现交流耐压试验在工程实践中的应用实例论证了变频串联谐振XLPE交联电缆现场交流耐压中的效果和可行性。

目前的问题和现状目前在国际和国内已经有越来越多的XLPE交联聚乙烯绝缘的电力电缆替代原有的充油油纸的电力电缆，但在交联电缆投运前的试验手段由于被试容量大和试验设备的原因，仍然沿用直流耐压的试验方法，近年来国际、国内的很多研究机构的研究成果表明，直流试验对XLPE交联聚乙烯电缆有不同程度的损伤，有的研究观点认为，XLPE 结构具有存储积累单极性残余电荷的能力，当在直流试验之后，如果不能有效的释放到残余电荷，投运后直流残余电荷与加上交流电压峰值将可能使电缆发生击穿，国内一下研究机构认为，交流聚乙烯电缆的直流耐压试验中，由于空间电荷效应，绝缘中的实际电场强度可比电缆绝缘的工作电场强度高达11倍，交联聚乙烯电缆即使通过了直 流是呀不发生击穿的现象，也会引起绝缘不同程度严重受损，其实，由于施加的直流电场强度分布与交流电场强度分布不同，直流也不能真实模拟运行状态下的电缆过电压，并有效的发现电缆及电缆接头本身和施工工艺的缺陷，因此，使用非直流的方法对交联电缆进行越来越重视，目前，在中低压电缆上国外已经使用超低频（VLF）进行耐压试验，近年来由于城市网建设改造的进行，110kV、220kV的XLPE 的交联电缆在城市中越来越多，仅仅靠直流耐压试验后的电缆就投入运行使使用人员越来越关心的问题。

标准在220kV电力系统等级中，IEC62067/CD草案中取消了敷设后实验中直流试验的标准，只有交流耐压试验，即20hz-300hz 1.4U0 60分钟，为了更有效的对施工后的电力电缆进行交接试验，《电力设备交接和预防性试验规程》内容中修订了电缆主绝缘耐压试验中增加了交流耐压试验标准，如下图：交流耐压试验标准试验设备：电力电缆由于容量大，因此进行交流耐压试验相应的需要设备的容量也大，比如：要试验一条6.9公里220kV的电力电缆需要大约18MVA(50hz)的电源功率，试验回路高压侧电流大于18安培，用普通的交流耐压试验设备无法完成试验要求，目前，国内国际已经开始使用变频谐振试验装置用于现场交流耐压试验，相对于普通50周交流试验设备和调感谐振来说，变频谐振具有品质因数高，使用功率小，体积小，重量相对较轻。

电力电缆试验报告№: 1#
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器
外护层耐压试验
主绝缘耐压试验
试验使用仪器。

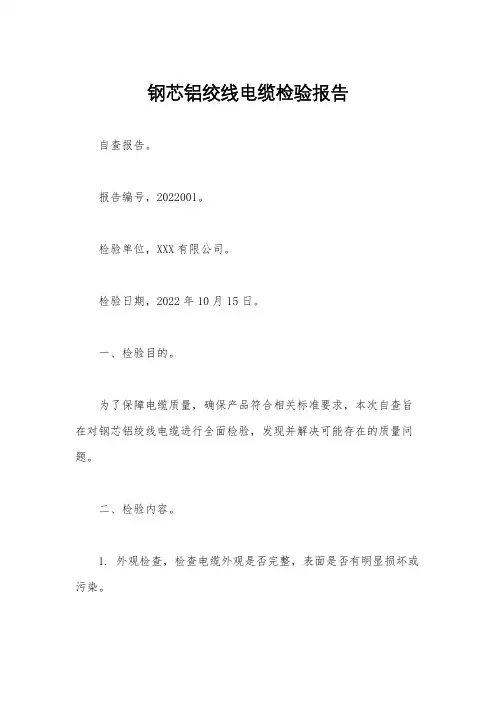

钢芯铝绞线电缆检验报告
自查报告。

报告编号，2022001。

检验单位，XXX有限公司。

检验日期，2022年10月15日。

一、检验目的。

为了保障电缆质量，确保产品符合相关标准要求，本次自查旨在对钢芯铝绞线电缆进行全面检验，发现并解决可能存在的质量问题。

二、检验内容。

1. 外观检查，检查电缆外观是否完整，表面是否有明显损坏或污染。

2. 尺寸测量，测量电缆的直径、绝缘厚度、钢芯直径等尺寸参数，确保符合标准要求。

3. 电气性能测试，对电缆进行绝缘电阻、导体电阻、耐压等电气性能测试。

4. 包装检查，检查电缆包装是否完好，是否与订单要求一致。

三、检验结果。

经过全面检查，钢芯铝绞线电缆的外观完好，无明显损坏或污染；尺寸测量结果符合标准要求；电气性能测试合格；包装完好，与订单要求一致。

四、存在问题及处理意见。

在本次自查中，未发现任何质量问题。

为了进一步提高产品质量，建议在生产过程中加强质量管理，严格执行相关标准要求，确保产品质量稳定可靠。

五、结论。

钢芯铝绞线电缆经过本次自查，符合相关标准要求，质量良好。

希望通过不断的自查和改进，提高产品质量，满足客户需求，为公
司发展做出贡献。

报告人，XXX。

日期，2022年10月15日。

以上为钢芯铝绞线电缆自查报告，如有疑问请随时与我们联系。

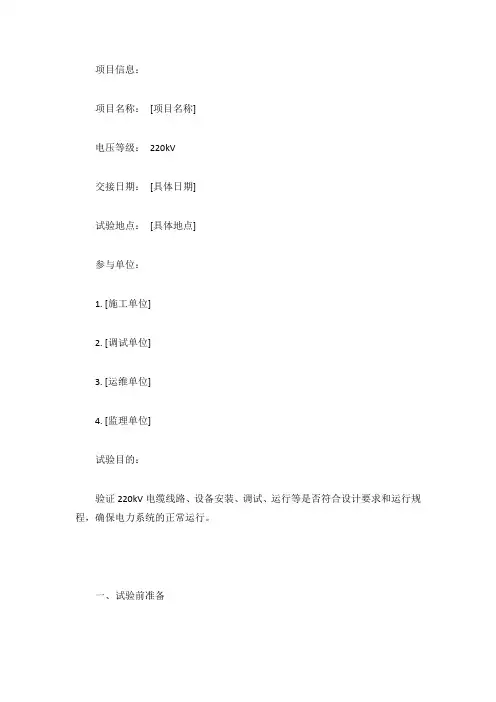

项目信息：项目名称：[项目名称]电压等级：220kV交接日期：[具体日期]试验地点：[具体地点]参与单位：1. [施工单位]2. [调试单位]3. [运维单位]4. [监理单位]试验目的：验证220kV电缆线路、设备安装、调试、运行等是否符合设计要求和运行规程，确保电力系统的正常运行。

一、试验前准备1. 检查项目：- [ ] 220kV电缆线路的安装是否符合设计标准。

- [ ] 相关设备的接线是否正确。

- [ ] 绝缘电阻测试是否合格。

- [ ] 设备的调试记录是否齐备。

2. 人员调度：-确保项目的施工、调试、监理等相关人员到位。

3. 安全措施：-检查并确认试验场地的安全措施是否到位。

二、试验过程1. 线路连接：-将220kV线路与相关设备连接。

2. 设备调试：-对各个设备进行调试，确保运行正常。

3. 电流注入试验：-进行电流注入试验，检查线路是否正常承载。

4. 过电压试验：-进行过电压试验，验证设备的耐受能力。

5. 保护装置测试：-对保护装置进行测试，确保在故障时能够迅速切除故障。

三、试验结果1. 线路连接结果：- [ ] 确认线路连接无误。

2. 设备调试结果：- [ ] 记录设备调试过程和结果。

3. 电流注入试验结果：- [ ] 注入电流过程中的电压、电流波形记录。

4. 过电压试验结果：- [ ] 记录过电压试验的过程和结果。

5. 保护装置测试结果：- [ ] 验证保护装置的动作时间和准确性。

四、问题与解决方案1. 问题记录：- [ ] 记录试验过程中发现的问题。

2. 解决方案：- [ ] 提出并实施问题解决方案。

五、总结与建议1. 试验总结：- [ ] 总结试验的过程和结果。

2. 改进建议：- [ ] 提出对电力系统运行的改进建议。

六、附件1. [附件1：电流注入试验波形图]2. [附件2：过电压试验记录表]3. [附件3：设备调试记录]编写人：[你的姓名]日期：[编写日期]审批：1. [项目负责人签名：]2. [监理单位签名：]3. [施工单位签名：]4. [调试单位签名：]5. [运维单位签名：]以上报告经相关单位确认无误后生效。

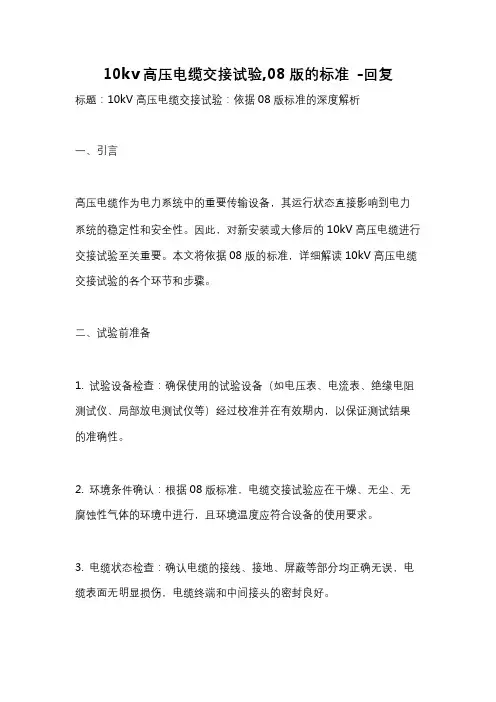

10kv高压电缆交接试验,08版的标准-回复标题：10kV高压电缆交接试验：依据08版标准的深度解析一、引言高压电缆作为电力系统中的重要传输设备，其运行状态直接影响到电力系统的稳定性和安全性。

因此，对新安装或大修后的10kV高压电缆进行交接试验至关重要。

本文将依据08版的标准，详细解读10kV高压电缆交接试验的各个环节和步骤。

二、试验前准备1. 试验设备检查：确保使用的试验设备（如电压表、电流表、绝缘电阻测试仪、局部放电测试仪等）经过校准并在有效期内，以保证测试结果的准确性。

2. 环境条件确认：根据08版标准，电缆交接试验应在干燥、无尘、无腐蚀性气体的环境中进行，且环境温度应符合设备的使用要求。

3. 电缆状态检查：确认电缆的接线、接地、屏蔽等部分均正确无误，电缆表面无明显损伤，电缆终端和中间接头的密封良好。

三、电缆绝缘电阻测试1. 测试方法：按照08版标准，采用5000V的绝缘电阻测试仪，对电缆的每一相及其对地进行测试。

2. 结果判断：绝缘电阻值应不低于标准规定的最小值，通常为2000MΩ/km。

若测试结果不符合要求，需进一步查找原因并进行处理。

四、电缆耐压试验1. 测试方法：按照08版标准，采用交流耐压试验或直流耐压试验，对电缆的每一相及其对地进行测试。

2. 试验参数设置：交流耐压试验的电压一般为1.7倍的电缆额定电压，持续时间为1分钟；直流耐压试验的电压一般为2倍的电缆额定电压，持续时间为5分钟。

3. 结果判断：在试验过程中，电缆不应发生闪络或击穿现象。

试验后，电缆的绝缘电阻值应不低于试验前的值。

五、电缆局部放电试验1. 测试方法：按照08版标准，采用局部放电测试仪，对电缆的每一相及其对地进行测试。

2. 结果判断：电缆的局部放电量应低于标准规定的最大值，通常为10pC。

若测试结果超出标准范围，可能表明电缆存在潜在的绝缘缺陷。

六、电缆介质损耗因数测试1. 测试方法：按照08版标准，采用介质损耗因数测试仪，对电缆的每一相进行测试。

电缆试验报告试验时间：2013年01月09日天气: 晴温度：17 ℃试验地点：110kV城龙站内电缆名称：平果供电公司2011年县城网工程110kV城龙至食为天工程出站至#04杆电缆电缆厂家:广西贵港市群星电缆有限公司电缆型号:YJV22-8.7/15KV-3×300 长度:220 m 直径：300 mm2一、绝缘电阻测试：测试仪器：UT513绝缘电阻测试仪二、交流变频耐压试验试验仪器：SR-2000调频串联谐振交流耐压试验装置试验时间:60min试验结论：该电缆各项试验项目均符合规程要求。

试验人员：试验依据：广西电网公司《电力设备交接和预防性试验规程Q/GXD 126.01—2009》备注：绝缘电阻值1000GΩ已达UT513绝缘电阻测试仪的最大量程。

电缆试验报告试验时间：2012年12月28日天气: 晴温度：21 ℃试验地点：110kV城龙至食为天线#41杆电缆名称：平果供电公司2011年县城网工程110kV城龙至食为天工程#40塔至#41塔电缆电缆厂家:广西贵港市群星电缆有限公司电缆型号:YJV22-8.7/15KV-3×300 长度:120 m 直径：300 mm2一、绝缘电阻测试：测试仪器：UT513绝缘电阻测试仪二、交流变频耐压试验试验仪器：SR-2000调频串联谐振交流耐压试验装置试验时间:60min试验结论：该电缆各项试验项目均符合规程要求。

试验人员：备注：绝缘电阻值1000GΩ已达UT513绝缘电阻测试仪的最大量程。

电缆试验报告试验时间：2012年12月27日天气: 晴温度：20 ℃试验地点：110kV城龙至食为天线1号环网柜电缆名称：平果供电公司2011年县城网工程110kV城龙至食为天工程#43塔至1号环网柜电缆厂家:广西贵港市群星电缆有限公司电缆型号:YJV22-8.7/15KV-3×300 长度:176 m 直径：300 mm2一、绝缘电阻测试：测试仪器：UT513绝缘电阻测试仪二、交流变频耐压试验试验仪器：SR-2000调频串联谐振交流耐压试验装置试验时间:60min试验结论：该电缆各项试验项目均符合规程要求。

配电设备交接试验报告书用电单位：XXXXXX改造工程用电容量：400kVA试验单位：有限公司年月日报告目录#1母线PT柜 (3)10kV电压互感器试验报告 (3)10kV避雷器试验报告 (4)电压并列装置试验报告 (5)1#变出线柜 (9)10kV真空断路器试验报告 (9)10kV电流互感器试验报告 (10)10kV零序电流互感器试验报告 (11)10kV高压电缆试验报告 (12)继电保护试验报告 (13)文化#1线柜 (14)10kV真空断路器试验报告 (14)10kV电流互感器试验报告 (15)10kV电压互感器试验报告 (16)10kV高压电缆试验报告 (17)继电保护试验报告 (18)分段柜 (19)10kV真空断路器试验报告 (19)10kV电流互感器试验报告 (20)10kV高压电缆试验报告 (21)继电保护试验报告 (22)备自投试验报告 (23)金马新区#2线柜 (26)10kV真空断路器试验报告 (26)10kV电流互感器试验报告 (27)10kV电压互感器试验报告 (28)继电保护试验报告 (29)#2母线PT柜 (30)10kV电压互感器试验报告 (30)10kV避雷器试验报告 (31)工频耐压试验报告 (32)地网接地电阻交接试验 (33)安全工器具试验报告 (34)变压器试验报告 (35)#1母线PT柜10kV电压互感器试验报告使用单位：XXXXXX改造工程装设位置：10kV #1母线PT柜测试天气：晴温度：31°C 湿度：65%试验结果：依据GB50150-2016 电气装置安装工程电气设备交接试验标准判定合格。

五、试验人员：六、审核人员：七、试验日期：年月日10kV避雷器试验报告使用单位：XXXXXX改造工程装设位置：10kV #1母线PT柜测试天气：晴温度：31°C 湿度：65%试验结果：依据GB50150-2016 电气装置安装工程电气设备交接试验标准判定合格。

温度：25℃湿度：65% 2017年9 月18日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月18日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月18日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月18日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月18日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月18日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月19日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月19日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。

2．外观检查：无划伤。

五、结论：合格试验人员：试验负责人：温度：25℃湿度：65% 2017年9 月19日设备名称：35KV电缆一、电缆概况二、试验项目及数据：1．电缆两端核相检查：正确。
