第六章 图样画法

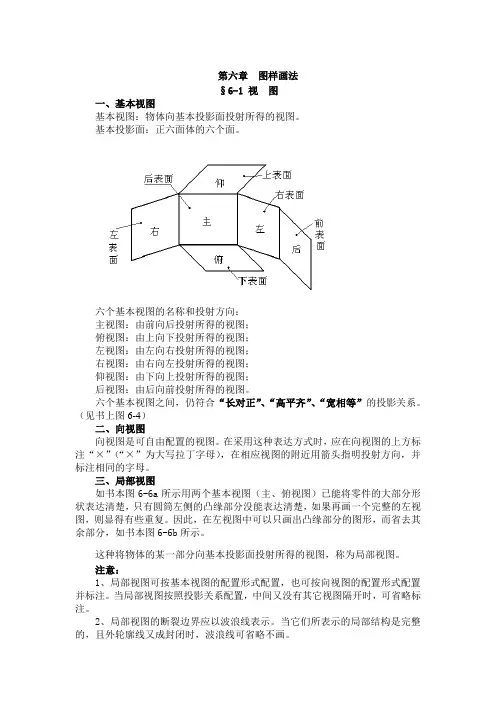

图样画法6.1视图6.1.1基本视图把机件放在正六面体中，六个面作为基本投影面，把机件向六个面进行投影（即第一分角），得到的视图，称为基本视图，如图6-1-1所示。

图6-1-1 六个基本视图的展开六个视图按规定展开后，在同一张图纸上按图6-1-2所示位置放置基本视图时，一律标注视图名称。

图6-1-2 六个基本视图的配置左视图：有左向右投影所得的视图，反映物体的高度和宽度。

仰视图：由下向上投影所得的视图，反应物体的长度和宽度。

后视图：由后向前所得的视图，反应物体的长度和高度。

6.1.2向视图向视图是一种可以自由配置的视图，当我们在视图位置摆放拥挤或视图摆放不美观时，可以使用向视图，并在视图上方进行方向标注。

标注方法是在视图的附近用箭头指明投影方向，并标注大写字母，再在向视图的上方标注相应的字母，如图6-1-3所示。

图6-1-3 向视图局部视图将机件的某一部分向基本投影面投射所得的视图称为局部视图。

当机件只有局部形状没有表达清楚时，则没有必要画出完整的基本视图或向视图，而应采用局部视图，表达更为简便，如图6-1-4所示。

画局部视图时，一般应标注，其方法与向视图相同。

当局部视图按投影关系配置，中间又没有其它视图隔开时，可省略标注。

局部视图的范围（断裂）边界用波浪线表示。

当所表达的局部结构是完整的，且外轮廓线又成封闭时，波浪线可省略不画。

图6-1-4 局部视图6.1.4斜视图机件向不平行于任何基本投影面的平面投射所得视图称为斜视图。

斜视图主要用于表达机件上倾斜表面的实形，为此可选用一个平行于该倾斜表面且垂直于某一基本投影面的平面作为新投影面，使倾斜部分在新投影面上反映真实形状，如图6-1-5所示。

斜视图通常只用于表达机件倾斜部分的实形，其余部分不必全部画出，而用波浪线断开。

斜视图一般按投影关系配置，其标注方法与向视图相同。

必要时也可配置在其它适当的位置。

为了便于画图，允许将图形旋转摆正画出，此时斜视图名称要带旋转符号，并且字母应写在靠近旋转符号的箭头一端。

注意：所选投影面应平行于要表达的倾斜表面；斜视图与原有基本视图之间存在投影关斜视图的画法和标注规定如下：（1）斜视图一般只需表达机件上倾斜结构的形状，常画成局部的斜视图，其断裂边界 用波浪线表示。

但当所表达的倾斜结构是完整的，且外轮廓线又成封闭时，波浪 线可省略不画。

（2）画斜视图必须标注。

在相应视图的投射部位附近用垂直于倾斜表面的箭头指明投 射方向，并注上字母，并在斜视图的上方标注相同的字母（字母一律水平书写）。

（3）斜视图一般按投影关系配置，如图6-1-5（a ）所示，必要时也可配置在其他适当 位置。

在不致引起误解时，允许将图形旋转，但必须加旋转符号，其箭头方向为旋转方向，字母应靠近旋转符号的箭头端。

（a ）b ）图6-1-5 斜视图6.2剖视图6.2.1剖视图基本规则（a ）（b ）图6-2-1 剖视图在用视图表达机件时，由于内部结构和不可见轮廓线都是用虚线来表示，虚线过多会引线变为粗实线，可以更清晰地表达机件的内部结构形状。

剖视图：假想用剖切平面剖开机件，将处在观察者与剖切平面之间的部分移去，而将剩余部分向投影面投影所得到的视图称为剖视图，如图6-2-1所示。

剖视图画法：1.选择剖切面的位置为了表达机件内部的真实形状，剖切平面应通过被剖切部分的基本对称面或轴线，如通过机件上孔的轴线、槽的对称面等结构。

并使剖切平面平行或垂直于某一投影面。

2.变化线型在视图改画成剖视图的过程中，图线的变化有两种情况：有些图线被去掉；有些虚线变成粗实线。

一般，不会增加新的图线。

3.画剖面符号机件上被剖切平面剖到的实体部分叫剖断面。

国标规定，在剖断面上要画出剖面符号（剖面符号与机件采用的材料有关）。

金属材料的剖面符号称为剖面线，它应画成与水平线成45°的等距细实线，剖面线向左或向右倾斜均可，但同一机件在各个剖视图中的剖面线倾斜方向应相同，间距应相等。

当图形中的主要轮廓线与水平线成45°时，则该图的剖面线应画成与水平线成30°或60°的细实线。

其他材料剖面符号，如图6-2-2所示：图6-2-2 其他材料剖面符号1.剖视图的标注：剖切平面的位置、投射方向和剖视图的名称。

画剖视图时，一般应在剖视图的上方用大写英文+字母标注出视图的名称“×－×”，在相应的视图上用剖切符号标注剖切位置，剖切符号是线宽约1－1.5b，长约5－10mm的粗实线。

剖切符号不得与图形的轮廓线相交，在它的起、迄和转折处标注相同的大写字母，字母一律水平书写。

在剖切符号的外侧画出与其垂直的细实线和箭头表示投影方向。

（1）略箭头：当剖视图按投影关系配置，中间又无其它图形隔开时，可省略箭头。

（2）省略全部标注：当单一的剖切平面通过机件的对称平面或基本对称平面，且剖视图按投影关系配置，中间又没有其它图形隔开时。

画剖视图应注意的几个问题：1.为了表达机件内部的真实形状，剖切平面应通过孔、槽的对称平面或轴线，并平行于某一投影面。

2.由于剖切平面是假想的，因此，当机件的某一个视图画成剖视图后，其它视图仍应完整地画出。

3.在剖视图中，一般应省略虚线。

当有没有表达清楚的结构，为减少视图，可画少量虚4.剖切平面后的可见轮廓线应全部画出，不得遗漏。

按剖切面剖开机件的范围，剖视图分为:全剖视图、半剖视图和局部剖视图三种。

6.2.2全剖视图用剖切平面完全地剖开机件所得到的视图，称为全剖视图。

全剖视图主要用于外形简单、内形复杂的机件。

6.2.3半剖视图当机件具有对称平面时，在垂直于对称平面的投影面上投影所得到的图形，允许以对称中心线为界，一半画成剖视图，另一半画成视图，这种组合的图形称为半剖视图。

半剖视图既能表达机件的外部形状，又能表达机件的内部结构。

因为机件是对称的，根据一半的形状就能想象出另一半的结构形状。

所以看半剖视图时，应采用“内外分别看，对称地想象”，如图6-2-3所示。

画半剖视图时应注意以下几点：1）半个视图和半个剖视图之间是以点划线为分界线，不是粗实线；2）机件的内部结构由半个剖视图来表达，半剖视图的视图部分用来表达外部形状的，只需要画外形，不应有虚线。

（a）（b）图6-2-3 半剖视图6.2.4局部剖视图局部剖视图：用剖切平面局部地剖开机件所得的剖视图，如图6-2-4所示。

它可以同时表达内外形状，又不像半剖视图有条件限制，因此可用于：1.内外形状都需要表达，但零件形状不对称。

2.虽有对称面，但有轮廓线与对称线重合，不能采用半剖视图的。

3.需要表达的内部结构只是范围较小的局部内部结构，没有必要对机件作全剖。

局部剖视图中的波浪线可以视为机件上的不规则断面，故波浪线必须在机件的实体上，不能超出被切部分的实体轮廓或穿过空的区域，也不能与轮廓线重合和画在其他图线的延长线上。

图6-2-4 局部剖视图6.2.5剖切面由于物体的形状结构千差万别，因此画剖视图时，应根据物体的结构特点，选用不同的剖切面及相应剖切方法，以便使物体的内外结构得到充分的表现。

1.单一剖切面（1）用一个平行于基本投影面的平面剖切，前面所示的全剖视图、半剖视图和局部剖视图均是这种情况。

（2）用不平行于任何基本投影面的平面剖切：常用于机件上倾斜部分的内部结构形状需要表达的情况。

用这种剖切方法获得的剖视图一般按投影关系配置，必要时也可配置在其他适当位置，在不致引起误解时，允许将图形旋转，但必须加旋转符号，其箭头方向为旋转方向，字母应靠近旋转符号的箭头端，如图6-2-5所示。

图6-2-5 斜剖视图1.几个平行剖切面用几个平行的平面剖切：主要适用于机件上有较多的内部结构形状，而它们的轴线不在同一平面内，且按层次分布相互不重叠的情况。

采用这种方法画出的剖视图必须按规定标注，各剖切面相互连接而不重叠，其转折符号成直角且应对齐。

当转折处位置有限，又不致引起误解时，允许只画转折符号，省略标注字母，如图6-2-6所示。

采用这种剖切方法画剖视图时应注意：（1）不应画出两剖切面转折处的分界线。

（2）不应出现不完整要素，仅当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半，此时应以对称中心线或轴线为界。

（a ）（b ）图6-2-6 平行剖切平面剖切示例2.几个相交的剖切面1）用两个相交的剖切面剖切。

采用这种方法画剖视图时，先假想按剖切位置剖开机件，然后将被剖切面剖开的结构及其有关部分旋转到与选定的投影面平行再进行投射。

在剖切面后的其他结构一般仍按原来位置投射，当剖切后产生不完整要素时，应将此部分按不剖绘制，2）用几个相交的平面剖切：主要适用于当机件的内部结构比较复杂，用以上几种剖切面都不能完全表达的情况。

6-2-7所示。

采用这种剖切方法时，根据需要还可采用展开画法，标注时在名称后加注“展开”两字。

旋转剖适用于具有倾斜结构的机件的内部形状，其倾斜结构与主体之间有明显的回转轴线，该轴线恰好与两剖切平面的交线重合。

（a ）（a ）图6-2-7 相交剖切平面剖切示例6.3断面图6.3.1断面图定义为断面图，简称断面，如图6-3-1所示。

断面图常用于表达物体某处断面形状，如轴上的键槽和孔、肋板和轮辐等。

断面图与剖视图的区别在于断面图只画出机件被切处的断面形状，而剖视图不仅要画出断面形状，还要画出断面后面的所有可见轮廓。

断面分为移出断面和重合断面。

（a）（b）图6-3-1 断面画法6.3.2 移出断面图画在视图外面的断面图称为移除断面图，如图所示移出断面的轮廓线用粗实线画出，在剖断面上画剖面符号。

1.移出断面的标注：与剖视图相同，包括剖切位置、投射方向和断面的名称。

以下情况标注可以省略：（1）省略箭头：当断面图形对称于剖切平面迹线方向和断面按照投影关系配置时，可省略箭头；（2）省略名称：当断面配置在剖切平面迹线延长线上时，可省略名称；（3）省略全部标注：配置在剖切平面迹线延长线上的对称断面或配置在视图中断处的断面，可省略全部标注。

2.移出断面图画法（1）移出断面图应画在剖切位置的延长线上。

为合理利用图纸也可以画在其他位置，在不致引起误解时，允许将图形旋转配置，此时应在断面图上方注出旋转 符号，断面图的名称应注在符号箭头端。

（2）画断面图时，一般只画断面的形状，但当剖切平面通过由回转面形成的孔或凹坑的轴线时，这些结构按剖视绘制，如图6-3-2 A-A 断面图所示。

图6-3-2 A-A 断面图（3）当剖切平面通过非圆孔，会导致出现完全分离的两个剖面时，其结构也应按剖视绘制，如图6-3-3所示。

图6-3-3 移出断面图有两个或多个相交的剖切面剖切机件得出的移除断面中间应断开,如图6-3-4所示。

图6-3-4 移出断面图（4）当断面图形对称时，也可画在视图中断处，如图6-3-5所示。
