钢格栅安装安全要求钢格栅是一种常见的建筑材料，广泛应用于工业、民用建筑中的楼梯、走道、平台、栏杆等部位。
其制作工艺和材料质量直接影响着使用时的安全性。
为确保钢格栅使用安全，下面是钢格栅安装安全要求的介绍：1. 安装人员资质要求安装钢格栅前，应由具有相应安装资质和专业技术的人员进行规范化安装。
安装前，要根据现场情况制定详细的安装方案，确保安装的合理性和安全性。
2. 安装现场安全措施安装钢格栅的现场应确保安全，安装前应充分清理现场，清除杂物、防滑等。
对于不平整的地面和不良的环境条件，安装人员要采取行之有效的措施，保证现场的安全性。
3. 钢格栅材料质量要求为保证钢格栅的使用安全性，钢格栅材料必须达到相应的标准，如Q235钢。
使用时，还必须加工、制造、安装符合实际情况的要求，保证其质量安全。
4. 钢格栅的安装方法安装钢格栅应采取符合规范的安装方法，依据不同场合和要求，采用焊接、螺栓连接等不同的连接方式，并正确设置间隔、吊挂等。
同时需注意钢格栅连接处的强度和稳定性。
5. 钢格栅的安装间距要求钢格栅的安装间距要求不大于30cm，尤其是在走道、楼梯等人员通行的区域内，要保证间距更小。
在钢格栅的安装时，应严格按照规范进行安装，保证节点位置准确，间距合理。
6. 钢格栅的防滑措施钢格栅安装时，为防止其表面失去防滑效果，需要对钢格栅表面进行防滑、清洗等处理。
同时，安装在楼梯、走道等人员通行处的钢格栅，应设置防滑垫，以确保使用安全性。
7. 钢格栅的维护保养钢格栅在使用时需经常进行维护保养，特别是进行防锈、防腐、定期的紧固度检查等工作。
发现问题时要及时进行维护和更换，确保钢格栅的使用安全。
8. 安全警示牌的设置钢格栅安装完成后，应以高档防盗螺栓将钢格栅固定，同时还要在钢格栅前面设置安全警示牌，提示相关使用者注意安全问题。
结语在安装钢格栅时，要根据实际情况和要求进行精确计算和安装，严格按照要求材料和标准进行材料选购及安装，保障钢格栅的安全性。

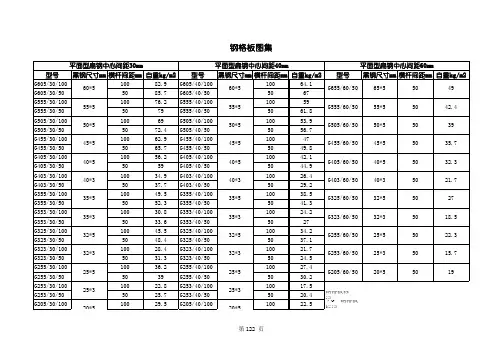

钢格栅规格、载荷图集格板规格Specification of Steel Grating (mm)不推荐定购G系列1 G Series 1 G系列2 G Series 2 G系列3 G Series 3G系列1 G Series 1在各种工业领域里是最常用的。
Most Commonly used in Various Industrial fields G系列2 G Series 2适用于要求跨距比较小的场所。
applied to the cases which requires short spanG系列3 G Series 3最适用于采矿工业，也适用于制作围墙隔离。
Mostly used in mineralindustry also used formaking fences and isolation系列1 钢格板的自重、安全荷载及其挠度表型号横杆间距(mm) 自重(Kg/m2) 扁钢规格(mm)跨距(mm)150 300 450 600 750 900 1050 1200 1500 1800 2100 2400 2700 3000 3300 3600 G203/30/100 G203/30/50 100 50 2225.1 20×3 U D 4020.2 100 0.8 45 1.81 25 3.22 16 5.03 11 7.24 8 9.85 6 12.87 4 20.11 3 28.96 2 39.41G205/30/100 G205/30/50 100 5033.3 36.4 20×5 U D 6710.2 1670.8 741.81 423.22 275.03 187.24 138.85 1012.87 620.11 428.96 339.41G253/30/100 100 26.6 25×3U D 629 157 70 39 25 17 13 10 616.09 4 3 2G253/30/50 5029.70.16 0.64 1.45 2.57 4.02 5.8 7.88 10.3 23.17 31.53 41.18 G255/30/100 100 40.9 25×5U D 1048 262 115 65 42 29 21 16 10 16.09 7 5 4G255/30/50 5043.80.16 0.64 1.45 2.57 4.02 5.79 7.88 10.3 23.17 31.53 41.18 G323/30/100 100 33.3 32×3U D 1031 257 114 64 41 28 21 16 10 7 18.1 5 4 3G323/30/50 50 36.20.13 0.5 1.13 2.01 3.14 4.52 6.16 8.04 12.57 24.63 32.18 40.72 G325/30/100 100 51.6 32×5U D 1718 429 190 107 68 47 35 26 17 11 18.1 8 6 5 4G325/30/50 50 54.80.13 0.5 1.13 2.01 3.14 4.52 6.16 8.04 12.57 24.63 32.18 40.72 40.22 G403/30/100 100 40.8 40×3U D 1610 402 179 100 64 44 33 25 16 11 14.48 8 6 5G403/30/50 5043.80.1 0.4 0.9 1.61 2.51 3.62 4.93 6.44 10.05 19.71 25.74 32.58 G385/30/100 100 63.7 40×5U D 2684 671 298 167 107 74 54 41 26 16 15.24 18 14.48 9 7 6G385/30/50 50 66.90.1 0.4 0.9 1.61 2.51 3.62 4.93 6.44 10.05 27.09 34.29 42.34 G405/30/100 100 71.3 45×5U D 3397 849 377 212 135 94 69 52 332312.87 231717.52 86G405/30/50 5074.50.09 0.34 0.8 1.43 2.23 3.22 4.38 5.72 8.94 12.87 32.58 40.22 G505/30/100 100 78.9 50×5U D 4149 1048 465 261 167 115 85 65 412811.58 21161226.06 1087G505/30/50 50 82 0.08 0.32 0.72 1.29 2.01 2.9 3.94 5.158.04 15.77 20.59 32.18 38.93 46.33 G655/30/100 100 10265×5U D 7088 1771 787 442 283 196 144 110 70 488.91 3527211724.75 149G655/30/50 501050.06 0.25 0.56 0.99 1.55 2.23 3.03 3.96 6.1912.13 15.84 20.05 29.95 35.64注：加重线左边为4Kpa 均布荷载之下，挠度≤5mm 的相应跨距，这是行人步履舒适的极限挠度。
钢格栅规格、载荷图集格板规格Specification of Steel Grating (mm)不推荐定购G系列1 G Series 1 G系列2 G Series 2 G系列3 G Series 3G系列1 G Series 1在各种工业领域里是最常用的。
Most Commonly used in Various Industrial fields G系列2 G Series 2适用于要求跨距比较小的场所。
applied to the cases which requires short spanG系列3 G Series 3最适用于采矿工业，也适用于制作围墙隔离。
Mostly used in mineralindustry also used formaking fences and isolation系列1 钢格板的自重、安全荷载及其挠度表型号横杆间距(mm) 自重(Kg/m2) 扁钢规格(mm)跨距(mm)150 300 450 600 750 900 1050 1200 1500 1800 2100 2400 2700 3000 3300 3600 G203/30/100 G203/30/50 100 50 2225.1 20×3 U D 4020.2 100 0.8 45 1.81 25 3.22 16 5.03 11 7.24 8 9.85 6 12.87 4 20.11 3 28.96 2 39.41G205/30/100 G205/30/50 100 5033.3 36.4 20×5 U D 6710.2 1670.8 741.81 423.22 275.03 187.24 138.85 1012.87 620.11 428.96 339.41G253/30/100 100 26.6 25×3U D 629 157 70 39 25 17 13 10 616.09 4 3 2G253/30/50 5029.70.16 0.64 1.45 2.57 4.02 5.8 7.88 10.3 23.17 31.53 41.18 G255/30/100 100 40.9 25×5U D 1048 262 115 65 42 29 21 16 10 16.09 7 5 4G255/30/50 5043.80.16 0.64 1.45 2.57 4.02 5.79 7.88 10.3 23.17 31.53 41.18 G323/30/100 100 33.3 32×3U D 1031 257 114 64 41 28 21 16 10 7 18.1 5 4 3G323/30/50 50 36.20.13 0.5 1.13 2.01 3.14 4.52 6.16 8.04 12.57 24.63 32.18 40.72 G325/30/100 100 51.6 32×5U D 1718 429 190 107 68 47 35 26 17 11 18.1 8 6 5 4G325/30/50 50 54.80.13 0.5 1.13 2.01 3.14 4.52 6.16 8.04 12.57 24.63 32.18 40.72 40.22 G403/30/100 100 40.8 40×3U D 1610 402 179 100 64 44 33 25 16 11 14.48 8 6 5G403/30/50 5043.80.1 0.4 0.9 1.61 2.51 3.62 4.93 6.44 10.05 19.71 25.74 32.58 G385/30/100 100 63.7 40×5U D 2684 671 298 167 107 74 54 41 26 16 15.24 18 14.48 9 7 6G385/30/50 50 66.90.1 0.4 0.9 1.61 2.51 3.62 4.93 6.44 10.05 27.09 34.29 42.34 G405/30/100 100 71.3 45×5U D 3397 849 377 212 135 94 69 52 332312.87 231717.52 86G405/30/50 5074.50.09 0.34 0.8 1.43 2.23 3.22 4.38 5.72 8.94 12.87 32.58 40.22 G505/30/100 100 78.9 50×5U D 4149 1048 465 261 167 115 85 65 412811.58 21161226.06 1087G505/30/50 50 82 0.08 0.32 0.72 1.29 2.01 2.9 3.94 5.158.04 15.77 20.59 32.18 38.93 46.33 G655/30/100 100 10265×5U D 7088 1771 787 442 283 196 144 110 70 488.91 3527211724.75 149G655/30/50 501050.06 0.25 0.56 0.99 1.55 2.23 3.03 3.96 6.1912.13 15.84 20.05 29.95 35.64注：加重线左边为4Kpa 均布荷载之下，挠度≤5mm 的相应跨距，这是行人步履舒适的极限挠度。

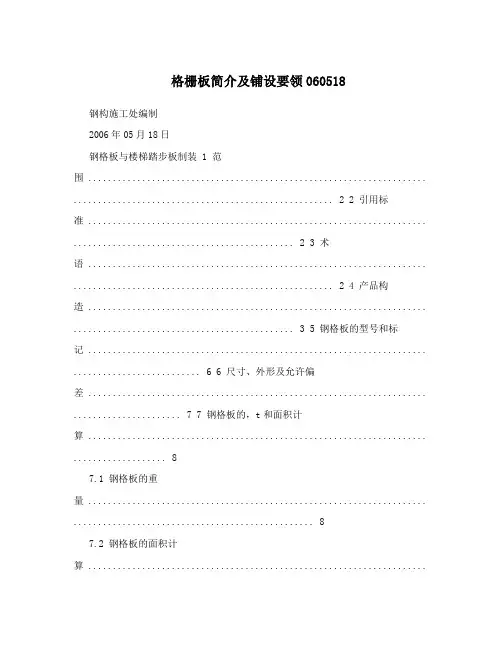

格栅板简介及铺设要领060518钢构施工处编制2006年05月18日钢格板与楼梯踏步板制装 1 范围 ..................................................................... ..................................................... 2 2 引用标准 ..................................................................... ............................................. 2 3 术语 ..................................................................... ..................................................... 2 4 产品构造 ..................................................................... ............................................. 3 5 钢格板的型号和标记 ..................................................................... .......................... 6 6 尺寸、外形及允许偏差 ..................................................................... ...................... 7 7 钢格板的，t和面积计算 ..................................................................... . (8)7.1 钢格板的重量 ..................................................................... . (8)7.2 钢格板的面积计算 .............................................................................................................. 9 8 技术要求 ..................................................................... (9)8.1 材料 ..................................................................... . (9)8.2 荷载要求 ..................................................................... (10)8.3 钢格板的表面处理 ..................................................................... ..................................... 10 9 钢格板的设计 ..................................................................... . (11)9.1 平台走道的设计要求 ..................................................................... (11)9.2 楼梯踏步板的设计要求 ..................................................................... .............................. 11 10 检验规则...................................................................... .......................................... 11 11 包装、标志及质f证明书 ..................................................................... (11)11.1 包装 ..................................................................... . (11)11.2 标志 ..................................................................... (12)11.3 质量证明书...................................................................... (12)第1页,共30页钢格板与楼梯踏步板制装1 范围本讲义规定了钢格栅板(简称钢格板)的构造、尺寸、技术条件、设计、安装、检验规则和包装、标志及质量证明书。

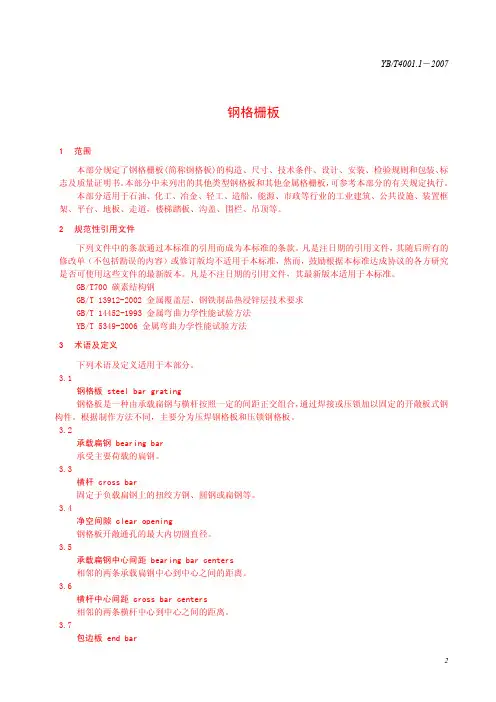

钢格栅板1范围本部分规定了钢格栅板(简称钢格板)的构造、尺寸、技术条件、设计、安装、检验规则和包装、标志及质量证明书。
本部分中未列出的其他类型钢格板和其他金属格栅板，可参考本部分的有关规定执行。
本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工业建筑、公共设施、装置框架、平台、地板、走道，楼梯踏板、沟盖、围栏、吊顶等。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T700碳素结构钢GB/T13912-2002金属覆盖层、钢铁制品热浸锌层技术要求GB/T14452-1993金属弯曲力学性能试验方法YB/T5349-2006金属弯曲力学性能试验方法3术语及定义下列术语及定义适用于本部分。
3.1钢格板steel bar grating钢格板是一种由承载扁钢与横杆按照一定的间距正交组合，通过焊接或压锁加以固定的开敞板式钢构件。
根据制作方法不同，主要分为压焊钢格板和压锁钢格板。
3.2承载扁钢bearing bar承受主要荷载的扁钢。
3.3横杆cross bar固定于负载扁钢上的扭绞方钢、圆钢或扁钢等。
3.4净空间隙clear opening钢格板开敞通孔的最大内切圆直径。
3.5承载扁钢中心间距bearing bar centers相邻的两条承载扁钢中心到中心之间的距离。
3.6横杆中心间距cross bar centers相邻的两条横杆中心到中心之间的距离。
3.7包边板end bar焊于钢格板承载扁钢或其他开口、切口边缘上的扁钢或型钢。
3.8踢脚板toe plate固定于平台四周或钢格板切口、开孔的边缘的挡板。
3.9钢格板长度length平行于承载扁钢方向的钢格板最大尺寸，称为钢格板的长度(L)。
