轻质墙板施工工艺及成品保护措施一、工艺流程：结构墙面、板顶面、地面清理、找平→放线→浇筑止水带→配板→安U型卡子→安装隔墙板→铺设电线管、装接线盒、安装卡子、埋件→板缝处理、粘玻纤布→施工验收1、放线、抬板严格按照排板图在地面及顶棚板面上弱上安装位置黑线，条板应从主体墙、柱的一端向另一端顺序安装;有门洞口时，宜从门洞口向两侧安装。

墙板进入现场后，根据板厚度采用人工或机械把板抬至墙板安装位置，板材堆放场地应坚实、平坦、干燥，不得与地面直接接触，雨期应采取覆盖和垫高措施。

2、锯板墙板的整板规格为宽度610mm，长度2440mm~3000mm，当墙板端宽度或高度不足一块整板时，需要使用补板，按要求在整板上量取所需补板的宽度和高度，并画线标志，再使用手提机进行切割作业，应保证切割部位平整、顺直，使墙板损耗降低。

3、上浆调制专业填缝聚合物砂浆，用湿布抹干净墙板凹凸槽的表面粉尘，并刷水湿润，将专业填缝聚合物砂浆抹在墙板的凹槽或地板基线内。

4、装板(1)墙板应从主体结构墙、柱的一端向另一端顺序安装;有门洞口时，宜从门洞口向两侧安装。

(2)将上好砂浆的墙板搬到装拼位置就好位后，用铁撬将墙板从底部撬起用力使板与板之间靠紧，使砂浆聚合物从接缝挤出，然后刮去凸出墙板面的浆料，必须保证板与板之间接缝浆饱满:装板后用木楔将板临时固定。

墙板与地面连接处，宜距地面预留安装间隙30~60mm，根据需要调整。

(3)墙板安装驳接时应错缝安装，错缝驳接位置宜设在墙高1/3或2/3处;相邻两块条板接头位置宜错开500mm以上，驳接处应用长200mm6~8钢筋斜向45°打入固定。

(4)隔墙长度大干 3m(5 块条板宽度)，应留设变形缝，变形缝处不铺砂浆，维宽同灰绛(6~8mm)，待墙体施工至少7天后，再对变形缝进行灌浆封堵。

5、校对墙板初步拼装好后，要用专用铁插进行调整、校正，用2m的直靠尺检查平整和垂直度。

6、固定墙板与楼板(顶或底部)、相邻两块墙板、墙板上下连接等除用聚合物水泥砂浆粘结外，还使用200~250mm长ф6或8钢筋作加强处理，钢筋入墙板内应大于100mm，125mm 厚以上的板必须打入两根钢筋。

《石材发泡轻质墙板构造设计图集》（桂 18J703）介绍摘要：针对传统墙体材料普遍存在破坏耕地、污染环境、高能耗、施工效率低、结构费用高、无法循环使用等弊端，石材发泡轻质墙板作为新一代的绿色环保建筑材料，具有自重轻、强度高、防火阻燃、隔音、保温、防水、防腐、抗冻性能佳、使用寿命长、表面平整等优点，生产安装中产生的废板可以回收循环再利用，可大量减少建筑垃圾的产生，解决了传统墙体材料的各种弊端。

为推广石材发泡轻质墙板在广西区内的应用，全面介绍《石材发泡轻质墙板构造设计图集》（桂18J703）主要内容及特点，希望可以在广西区内装配式建筑项目建设过程中，石材发泡轻质墙板可以作为预制内外墙板使用，发挥其优异的自重轻、保温、防水性能，为促进广西建筑产业现代化发展贡献力量。

关键词：石材发泡轻质墙板；预制内外墙板引言近年来，随着国民经济的高速发展和城镇化进程的加快，我国经济实力和综合国力显著增强，人民生活总体上达到小康水平。

但是，以高消耗、高污染、高浪费、低效益为特征的粗放经济增长方式积累了不少问题，特别是资源能源和环境问题已成为当前制约发展的突出矛盾和最大瓶颈。

如何兼顾高速发展和节能减排在社会各领域都是一个值得思考的问题。

反观建筑行业，传统的建筑方式和使用的墙体材料普遍存在破坏耕地、污染环境、高能耗、施工效率低、结构费用高、无法满足建筑功能、无法循环使用等弊端，在全社会倡导践行循环经济、低碳经济、大力倡导节能减排的今天，推行更先进的材料和新的施工方式已经势在必行。

作为新一代的绿色环保建筑材料，石材发泡轻质墙板具有自重轻、强度高、防火阻燃、隔音、保温、防水、防腐、抗冻性能佳、使用寿命长、表面平整等优点，产品使用中可锯、可钻、可钉、可刨、可凿，粘结牢固、施工简便，环保无污染，生产安装中产生的废板可以回收循环再利用，可大量减少建筑垃圾的产生，解决了传统墙体材料的各种弊端。

石材发泡轻质墙板的使用对推进住宅产业化和推广节能建筑, 是一条有效的途径。

轻质隔墙板施工工艺讲解一、施工工艺二、施工工艺1、清理基面（墙面、顶面、地面）上的凸出的部位的砂浆、混凝土及杂物，进行找平处理。

先在地面弹出轻板安装的位置线进行排板。

2、根据排板安装图，当第一块板安装好后，在轻板拼缝处的上端预先用射钉枪或用Φ6胀管螺丝将U型钢卡固定在结构上，以满足相邻两块条板由一个U型钢卡固定住。

将L型钢卡固定在结构墙面上来固定第一块板。

3、清除板的侧面企口处浮灰，应刷一遍界面剂在板的两侧企口上及顶端上满刮胶粘剂。

根据排板图从结构墙的结合处一头开始依次顺序安装。

若自门窗口洞口，应从门窗洞口向两侧开始。

4、将板的下端对准安装墨线，用撬棍在板下端将板轻轻撬起用木楔子背紧使板上端顶紧，下面用木楔顶紧轻板底部。

然后在板的侧面企口处涂抹胶粘剂，另一块板也如此安装。

不仅板顶部挤实顶紧，两板间用粘结剂粘牢挤实。

然后用腻子刀将挤出板面的胶粘剂刮平。

如此反复操作，每块板的下端均用木楔挤实靠紧。

在安装过程中随时用2m靠尺及塞尺检查安装后墙面的平整度和垂直度。

5、一面隔墙安装完毕，经检查合格后，在24h左右用C20干硬性豆石混凝土将板的底部填塞密实待7天后，混凝土强度达到10Mpa 以上时，撤出木楔等用同等强度的细石混凝土将木楔留下的空洞填实。

6、铺设电线管和接电线盒。

按电气安装图找准位置，划出定位线，铺设电线管，移接电线盒。

要安装的电线管应顺条板的板孔铺设，不得横向或斜向铺设。

7、板缝处理“上述工序完成后，在板缝企口相连处满刮涂一层嵌缝剂，厚度宜为2mm~3mm。

同时将嵌缝带、粘结到板缝间，用抹子将嵌缝带压入到嵌缝剂中。

最后用嵌缝剂同板面找平。

板间的板缝采用100mm宽的网格布，板与主体结构墙面或门窗洞口连接处应采用加宽的200nn。

一周后，检查所有的板缝和其他板与主体结构连接的缝隙是否良好。

若有裂缝出现，要进行修补。

尤其在阴角和阳角处更要仔细观察和处理。

8、板面处理：为了保护板面和装修的便利，宜在板安装干燥后对板面整体进行处理。

附图：
轻质隔墙板基本节点做法详图
灰结构墙、
节点
13：
接地线管、开关和插座暗埋
做法要点同节点12
节点14：预制内墙板吊挂重物节点
➢ 在深化设计时应明确悬挂重物点的定
位；
➢ 在内墙板吊挂重物一侧，按照确定位
置钻孔，孔径50mm ，深70mm ，用EPS
板或发泡胶封堵孔芯下口，再用1：2水泥砂浆将孔填塞密实，砂浆初凝前按照确定位置插入预埋挂件或按所挂重物标准做法后置挂件；
➢ 本节点做法适用在预制内墙板上悬挂
重物，单点吊挂重量不得大于300N(30kg)；孔洞砂浆填塞28天后方可吊挂重物。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

附图：轻质隔墙板基本节点做法详图节点名称节点图做法要点节点1：标准板“一字型”连接墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点2：标准板与补板“一字型”连接补板应提前用粘贴剂填平切口；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点3：墙板与剪力墙同宽连接剪力墙预留凹槽与梁底留槽交汇，宽50mm，深4mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点4：墙板与剪力墙一侧平齐连接墙板与剪力墙平齐一侧连接做法同节点3；另一侧连接做法同节点5。

节点5：墙板与免抹灰结构墙、柱“T字型”连接结构预留凹槽，宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点6：墙板与外墙“T字型”连接外墙砌体施工完成7天后、内保温砂浆施工前安装墙板；内保温砂浆施工时间：墙板安装完成14天后，抹灰层压墙板；抗裂砂浆及网络布向墙板转边25mm，并抹平凹槽。

板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点7：墙板底与楼板面连接清除楼面墙板安装位置的灰尘并洒水湿润；墙板经安装检验合格后24小时内，用细石混凝土（高度>30mm）或1：2干硬水泥砂浆（高度≤30mm）将墙板底部填塞密实；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点8：墙板顶与楼板底连接板底留凹槽宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点9：墙板底与反坎连接反坎采用铝模与主体结构整体浇注，保证尺寸、高度、宽度及定位准确。

............《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2............材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。

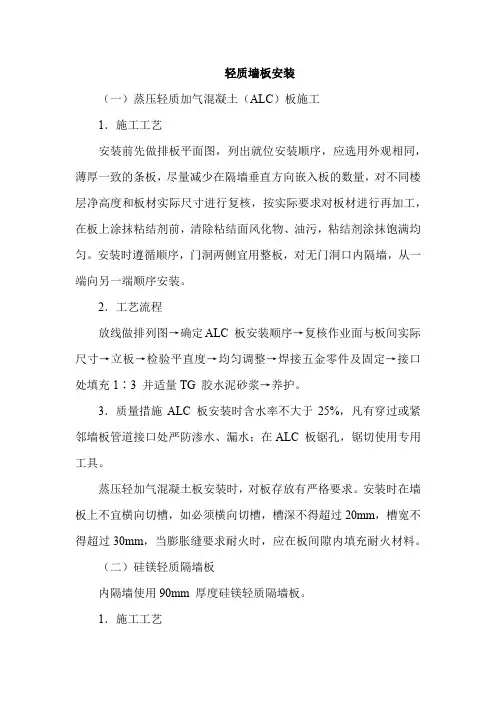

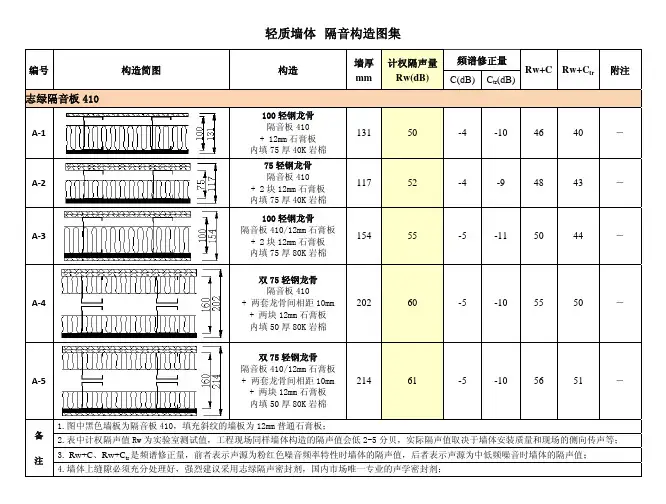

轻质墙板安装（一）蒸压轻质加气混凝土（ALC）板施工1．施工工艺安装前先做排板平面图，列出就位安装顺序，应选用外观相同，薄厚一致的条板，尽量减少在隔墙垂直方向嵌入板的数量，对不同楼层净高度和板材实际尺寸进行复核，按实际要求对板材进行再加工，在板上涂抹粘结剂前，清除粘结面风化物、油污，粘结剂涂抹饱满均匀。

安装时遵循顺序，门洞两侧宜用整板，对无门洞口内隔墙，从一端向另一端顺序安装。

2．工艺流程放线做排列图→确定ALC 板安装顺序→复核作业面与板间实际尺寸→立板→检验平直度→均匀调整→焊接五金零件及固定→接口处填充1∶3 并适量TG 胶水泥砂浆→养护。

3．质量措施ALC 板安装时含水率不大于25%，凡有穿过或紧邻墙板管道接口处严防渗水、漏水；在ALC 板锯孔，锯切使用专用工具。

蒸压轻加气混凝土板安装时，对板存放有严格要求。

安装时在墙板上不宜横向切槽，如必须横向切槽，槽深不得超过20mm，槽宽不得超过30mm，当膨胀缝要求耐火时，应在板间隙内填充耐火材料。

（二）硅镁轻质隔墙板内隔墙使用90mm 厚度硅镁轻质隔墙板。

1．施工工艺依建施图在楼面、墙面、顶棚弹出隔墙门洞口位置线，依需要将板运至安装现场。

安装时操作者用横向角钢撬棍将板撬起，另一操作者扶板，验线横向挤紧缝隙。

平直度、垂直度设合格后，底部缝隙塞进木楔，双面背紧，撤出撬棍后底部用细石混凝土塞实，顶部用射钉将L 形铁件与固定楼面。

墙体初级安装完毕，3d 后可将木楔拆除，用细石混凝土补齐。

硅镁轻质墙板与普通水泥有很好的亲和性能，但在砂浆中严禁掺入生熟石灰，抹灰前墙板接缝处钉镀锌钢丝网，丝径为0.7～1mm，网眼尺寸为15 mm×15 mm 或20 mm ×20 mm 。

2．工艺流程放线→复核GM 板尺寸→装板→撬缝→检验平直度→背楔→铁卡固板顶部→填充细石混凝土→钉钢丝网→甩毛抹灰。

3．质量要求：墙板初级安装控制水平平整度3mm，垂直平整度3mm，安装中如整板调整须用橡皮锤轻打。

ＡLC轻质隔墙板的施工ACL轻质隔墙板是一种综合效能优良的墙体材料、本工程用于框架建筑物的内隔墙分隔墙、ALＣ轻质隔墙板排列见图1,ALC轻质隔墙板节点构造见图2、①将安装ＡＬＣ轻质隔墙板的建筑地面及顶棚面剔凿修补完毕,并清扫干净、依照设计图纸,在建筑地面及顶棚面上弹出隔墙板位置的两侧边线与门窗框位置的两侧边线。

②将ALC轻质隔墙板面与板两侧企口及板的上下板头杂物等清理干净。

③配制粘结剂、粘结剂重量配合比为水泥:１0８胶:水=１:０、２:０、3、配制的方法是将水泥用窗纱过筛,以防水泥过期结块成团,然后再把108胶用水溶解,溶解后加入水泥中,拌合均匀至稠状即可使用、拌制的粘结剂一定要适量,使用时间不得超过1h,工具用毕要及时清洗干净。

④安设顶棚上的U型扣件、U型扣件采纳镀锌薄钢板加工而成,板厚1mm,高２5ｍm,长、宽各60mm、依照ALC轻质隔墙板的宽度,将AＬC轻质隔墙板与板相拼处的顶棚上安装一个U形扣件,采纳ＹＤ２7S8射钉,用射钉枪将Ｕ形扣件固定。

⑤安装ＡLC轻质隔墙端头板。

依照放线的位置,在墙上先安装３个U形扣件。

然后将安装的隔墙板顶面与靠墙的侧面上涂抹胶粘剂、安装时１人推挤,1人在下部用宽口撬棍撬起,边顶边挤紧端墙与顶棚面,以有浆液挤出为宜,同时检查垂直度与上下边线的位置,合格后即用２对木楔打紧墙板底部,使之向上顶紧,顶棚面上的Ｕ形扣件1/2夹住墙板嵬下撬拽。

用油灰刀将出的胶粘剂刮平补齐,然后将接着安装下一块隔墙板。

⑥安装第二块AＬＣ轻质隔墙板、当ＡＬC轻质隔墙端头板安装完毕后,紧接着安装第二块隔墙板,安装方法同前,板缝隙以5ｍm为宜,按同样的施工方法一块隔墙板、⑦贴玻璃纤维网格条、第一层采纳６0mm宽的玻璃纤维网格条贴,贴剂与拼装胶粘相同,待胶粘剂稍干后,可再贴第二层玻璃纤维网格条、第二层是采纳１５0ｍｍ宽玻璃纤维网络条贴板与板的拼缝,为了使施工后的板缝美观、洁净,板面不污染,在刮涂胶粘剂的板面范围弹出灰线,贴缝的胶粘剂与拼装胶粘剂相同,玻璃纤维网格条贴顺铺平,胶粘剂刮平,表面光滑。

······《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2···材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。

LCP H 0301图集LCP隔墙材料轻质隔墙建筑构造西安速腾建材有限公司目录说明···················································································LCP标准板、规格图········································································LCP板立面及剖面图······································································LCP板与板连接节点·········································································LCP板与墙、柱、梁板连接节点·······························································LCP板单、双层排列图······································································LCP板节点安装构件示意图···································································LCP板墙上设备安装节点·····································································LCP附录：板原材料、技术性能、安装要求·····················································说明1．编制依据1.1中国建筑标准设计研究所图集 03J113 1.2房屋建筑制图统一标准 GB/T5001-2001 1.3ATR复合材料轻质隔墙板 Q/KAK01-2005 1.4建筑设计防火规范 GBJ16-871.5住宅内隔墙轻质条板 JG/T3029-1995 1.6民用建筑节能设计标准 JGJ26-951.7民用建筑工程室内环境污染控制规范 GB50325-20011.8建筑装饰装修工程质量验收统一标准 GB50201-20011.9建筑工程施工质量验收统一标准 GN50300-20011.10建筑材料放射性核素限量 GB6566-2012．概述2.1本图集LCP空心轻质隔墙板具有重量轻、强度高、防火、隔声、防辐射、可加工、施工方使等优点。

123万科住宅建筑构造图集---- 预制内墙板工艺工法主编单位万科企业股份有限公司实行日期二0一三年三月一日图集号 13VKJ-131编制说明《万科住宅建筑构造图集--- 预制内墙板工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。

本图集在总结北京、沈阳、苏南、南京、深圳、广州、东莞、佛山、成都等公司应用预制内墙板经验的基础上，推出试行版。

主要包括预制内墙板的深化设计、材料要求以及工艺流程和构造做法。

供设计、施工、监理等单位在万科工程中试用。

1.编制依据:《建筑用轻质隔墙条板》 GB/T23451—2009《建筑轻型条板隔墙技术规程》 JGJ/T157—2008《建筑隔墙用轻质条板》 JG/T169—2005《建筑工程施工质量验收统一》 GB50300《轻骨料混凝土隔墙板施工技术规程》 DB11/T491-2007《蒸压陶粒混凝土墙板应用技术规程》 DBJ/T—15-84-2011《轻质隔墙条板质量检验评定标准》 DBJ01-29《四川省灰砂混凝土空心隔墙板标准图集》川08J135《住宅设计规范》 GB50096-2011《建筑设计防火规范》 GBJ16-2006《高层民用建筑防火设计规范》 GB50045-20052.适用范围:2.1万科及其下属公司在各地管理的新建及改、扩建的住宅和公建项目；2.2抗震设防烈度6-8度的地区。

3.图集分册:本图集共分二册。

第一册介绍预制混凝土条形内墙板工艺工法；第二册介绍预制钢筋混凝土整体内墙板工艺工法。

4.其他：4.1防火、隔声：选用预制内墙板时，其防火和隔声性能应满足施工图纸的要求。

4.2防潮、防水构造：预制内墙板位于有防水要求的房间时（如卫生间、洗衣间等），应设置混凝土反坎。

建议优先采用预制混凝土反坎（与现浇楼板同期施工就位）。

4.3抗震构造：预制内墙板顶端用U型、L型钢板卡及射钉与结构梁（板）固定。

4.4 抗裂构造：4.4.1墙板板边榫头、榫槽构造4.4.2使用与墙板材料配套的粘结剂、嵌缝剂、嵌缝带4.4.3在“L型”、“T型”“十字型”等应力集中部位，预制内墙板的连接应采用定制转角板解决。

ATR J 0901图集ATR复合材料轻质隔墙建筑构造昆明奥琨装饰工程有限公司目录说明····················································································1—2ATR标准板、规格图 (3)ATR板立面及剖面图······································································4—6ATR板与板连接节点 (7)ATR板与墙、柱、梁板连接节点 (8)ATR板单、双层排列图 (9)ATR节点安装构件示意图 (10)ATR墙上设备安装节点·········································································11—12 ATR附录：板原材料、技术性能、安装要求······················································13—15说明1．编制依据1.1中国建筑标准设计研究所图集 03J1131.2房屋建筑制图统一标准 GB/T5001-20011.3ATR复合材料轻质隔墙板 Q/KAK01-20051.4建筑设计防火规范 GBJ16-871.5住宅内隔墙轻质条板 JG/T3029-19951.6民用建筑节能设计标准 JGJ26-951.7民用建筑工程室内环境污染控制规范 GB50325-20011.8建筑装饰装修工程质量验收统一标准 GB50201-20011.9建筑工程施工质量验收统一标准 GN50300-20011.10建筑材料放射性核素限量 GB6566-2012．概述2.1本图集ATR复合材料轻质隔墙板具有重量轻、强度高、防火、隔声、防辐射、可加工、施工方使等优点。
