轻质隔墙板图集

ALC轻质隔墙板工艺详解ALC轻质隔墙板也称蒸压加气轻质混凝土板，属于新型建筑节能产品。

其具有容重轻、隔音保温效果好、造价低廉、安装工艺简单、工期要求较低、生产工业化、标准化、安装产业化等优点，目前在高层框架建筑以及工业厂房的内外墙体获得了广泛的应用。

一、工法特点1．板重量轻，设计荷载小，由于其质地疏松多孔，是良好的保温和隔音材料。

2．作墙板时由于板材薄，扩大了建筑使用面积。

3．ACL板材料绿色环保，隔声隔音性能好及防火性能远远超过了A1级的要求。

4．ALC轻质隔墙板安装方便，施工速度快。

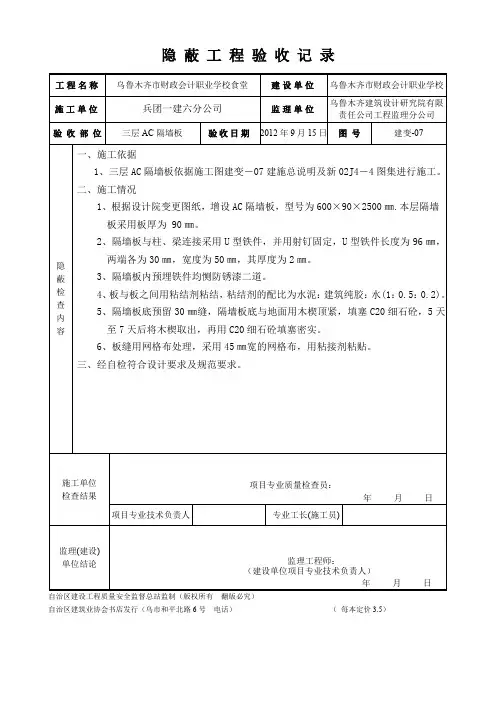

二、安装流程板材弹线→板材切割→固定U型卡→板材安装→垂直度校对→平整度校对→底缝填塞砂浆→顶缝发泡剂填塞→板材挂网补缝→现场开槽三、风险点把控及重难点1．运输损坏ALC轻质隔墙板强度低，运输搬运易破损。

(1)处理措施①吊装、堆放：起吊时需用尼龙吊带（不可采用钢丝绳）捆绑于板材两端600mm处，每次起吊重量不超过2T，落地时板材两端600mm处各垫枕木一块，吊运时要有专人指挥，板材两端吊带捆绑距离要一致，吊带要顺直，保证板材两端同时离地和落地。

为方便驳运板材，卸货时堆放层数不得超过两层，条件允许时单层堆放。

②板材质量：不使用工艺达不到国家要求或者配料、工艺不合理的板材。

③施工管理：不应为满足工期，将不够龄期28d的墙板送至现场使用。

④防潮保护：应在运输和施工现场需要采取防潮措施，防止受潮。

⑤图纸深化：应提前1-2个月与内墙板公司沟通图纸深化相关事谊。

(2)优化方向①结构梁底应尽量统一净高，减小板材因高度不同而产生的类型种数。

②内墙板与结构连接处的压槽处理，方便挂网，防开裂。

2．二次结构深化布置图转角（阴阳角）、门垛等位置无异形板，局部需现浇。

(1)优化方向①陶粒板墙长及ALC轻质隔墙板墙长大于6米，小于12米，在中部设置构造柱。

②转角门垛：a.转角墙及T型墙体出的销钉必须按图施工，靠板材专用修补材连接。

b.小于100m的板材尽量使用二次结构浇筑完成。

附图：
轻质隔墙板基本节点做法详图
灰结构墙、
节点
13：
接地线管、开关和插座暗埋
做法要点同节点12
节点14：预制内墙板吊挂重物节点
➢ 在深化设计时应明确悬挂重物点的定
位；
➢ 在内墙板吊挂重物一侧，按照确定位
置钻孔，孔径50mm ，深70mm ，用EPS
板或发泡胶封堵孔芯下口，再用1：2水泥砂浆将孔填塞密实，砂浆初凝前按照确定位置插入预埋挂件或按所挂重物标准做法后置挂件；
➢ 本节点做法适用在预制内墙板上悬挂
重物，单点吊挂重量不得大于300N(30kg)；孔洞砂浆填塞28天后方可吊挂重物。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

附图：轻质隔墙板基本节点做法详图节点名称节点图做法要点节点1：标准板“一字型”连接墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点2：标准板与补板“一字型”连接补板应提前用粘贴剂填平切口；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点3：墙板与剪力墙同宽连接剪力墙预留凹槽与梁底留槽交汇，宽50mm，深4mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点4：墙板与剪力墙一侧平齐连接墙板与剪力墙平齐一侧连接做法同节点3；另一侧连接做法同节点5。

节点5：墙板与免抹灰结构墙、柱“T字型”连接结构预留凹槽，宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点6：墙板与外墙“T字型”连接外墙砌体施工完成7天后、内保温砂浆施工前安装墙板；内保温砂浆施工时间：墙板安装完成14天后，抹灰层压墙板；抗裂砂浆及网络布向墙板转边25mm，并抹平凹槽。

板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点7：墙板底与楼板面连接清除楼面墙板安装位置的灰尘并洒水湿润；墙板经安装检验合格后24小时内，用细石混凝土（高度>30mm）或1：2干硬水泥砂浆（高度≤30mm）将墙板底部填塞密实；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点8：墙板顶与楼板底连接板底留凹槽宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点9：墙板底与反坎连接反坎采用铝模与主体结构整体浇注，保证尺寸、高度、宽度及定位准确。

............《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2............材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。

江西标准建筑图集网上能查到的有近百个吧序号图集编号图集名称1 赣01J301 楼地面图集2 赣02J802 内外墙及天棚饰面图集3 赣04J401 阳台栏杆4 赣04J701 室外构配件5 赣04J702 室内构配件6 赣04J101 变形缝7 赣04J602 室内装饰木门8 赣04J906 无障碍设施9 赣04ZJ506 轻钢龙骨石膏板隔墙及吊顶（一）10 赣06J201 屋面建筑构造11 赣06J202(a) 坡屋面建筑构造12 赣06J202(b) 坡屋面建筑构造13 赣06ZJ103 AJ胶粉聚苯颗粒外墙保温建筑构造14 赣06ZJ203 建筑防水构造15 赣06ZJ507 轻钢龙骨布面石膏板隔墙及吊顶16 赣06ZJ704 轻钢龙骨布面石膏板隔墙及吊顶17 赣07ZJ105 AJ膨胀玻化微珠外墙外保温建筑构造18 赣07ZJ106 R.E水泥基聚苯颗粒外墙外保温建筑构造19 赣01J607 彩色涂层钢板门窗图集20 赣02SJ206 TBL卷材、涂膜建筑防水构造图21 赣03J505 加气混凝土砌块墙体建筑构造22 赣03ZJ207 KG卷材、涂膜建筑防水构造图23 赣04ZJ905 住宅集中排气道24 赣06J907 太阳能热水器安装与建筑构造25 赣06ZJ902 ZPS住宅厨房卫生间废气垂直排放系统26 赣99J904 住宅双止回式垂直排气道图集27 赣98J741 木门窗图集28 赣88J201 屋面图集29 赣99J902 ZRF住宅烟气集中排放系统30 赣98J606 硬聚氯乙稀塑料门窗31 赣94J703 建筑构配件（三）32 赣91J301 楼地面图集33 赣90J101 墙身变形缝?烟道?垃圾道34 赣88J202 柔毡防水屋面35 赣98J202 卷材防水屋面图集（增补)36 赣94J203 聚氨脂涂膜防水屋面37 赣96J204 高聚物改性沥青涂膜防水屋面38 赣90J401 阳台39 赣90J402 楼梯栏杆40 赣90J501 轻质隔墙41 赣94J502 轻质吊顶42 赣93J605 实腹钢门窗43 赣90J701 建筑构配件（一）44 赣90J702 建筑构配件（二）45 赣94J802 内外墙面装饰46 赣99J903 住宅厨房卫生间变压式排气道图集47 赣99J904 住宅双止回式垂直排烟气道图集48 赣96JG102 混凝土小型空心砌块砌体构造图49 赣96JG103 粘土多孔砖（KPI型）和空心砖（KMI型）砌体构造图50 赣97G309 混凝土灌注桩图集（合订本）51 赣93G311 现浇钢筋混凝土小构件52 赣97G313 现浇钢筋混凝土板式楼梯赣（合订本）53 赣97G314 现浇钢筋混凝土梁式楼梯（合订本）54 赣97G315 现浇钢筋混凝土矩形屋面水箱55 赣99G316 冷轧带肋钢筋混凝土空心板56 赣93G601 基础57 赣98S401 化粪池图集58 赣90J601 围墙大门图集59 赣97G404 预应力混凝土空心板60 赣06G604 混凝土小型空心砌块砌体结构房屋构造详图61 赣06G602 砖砌体结构房屋构造详图62 赣99G791 预制混凝土小构件63 赣99G316 冷轧带肋钢筋混凝土空心板64 赣97G309 混凝土灌注桩图集65 赣96JG102 混凝土小型空心砌块砌体构造图66 赣94G312 混凝土平板67 赣93G405 预应力混凝土空心板(跨度2.4-4.2M)68 赣04G601(a) 无筋扩展基础及扩展基础69 赣04G601(b) 无筋扩展基础及扩展基础70 赣04G315 现浇钢筋混泥土矩型屋面水箱71 赣04G314 现浇钢筋混泥土梁式楼梯72 赣04G313 现浇钢筋混泥土板式楼梯73 赣02D401 住宅水、电、燃气三表安装74 赣02D501 建筑物防雷装置安装75 赣99S101 硬聚氯乙烯给水管安装图集76 赣98(06)S401 化粪池图集77 赣97S202 硬聚氯乙烯排水管安装图集78 赣97S201 砖砌排水检查井图集79 赣94SJ503 钢丝网架水泥夹芯墙板图集80 赣93SG406 冷轧带肋钢筋混凝土预应力空心板81 赣07ZS403 HFRP系列玻璃钢生物化粪池82 赣05ZS402 BLGH系列玻璃钢整体化粪池83 赣01SJ205 防水卷材构造84 赣02SJ102-1 外墙保温85 赣04J402 楼梯栏杆86 赣04G311 现浇钢筋混泥土小构件87 赣02D504 硅镁空心轻质隔墙板（GM）板88 赣03ZJ903 住宅厨房卫生间变压式Ⅱ型排气道89 赣03J001 建筑做法说明90 赣03G603 村镇居民住宅建筑抗震构造详图2011年元月收集。

······《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2···材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。
