轻质墙板施工工艺及成品保护措施一、工艺流程：结构墙面、板顶面、地面清理、找平→放线→浇筑止水带→配板→安U型卡子→安装隔墙板→铺设电线管、装接线盒、安装卡子、埋件→板缝处理、粘玻纤布→施工验收1、放线、抬板严格按照排板图在地面及顶棚板面上弱上安装位置黑线，条板应从主体墙、柱的一端向另一端顺序安装;有门洞口时，宜从门洞口向两侧安装。

墙板进入现场后，根据板厚度采用人工或机械把板抬至墙板安装位置，板材堆放场地应坚实、平坦、干燥，不得与地面直接接触，雨期应采取覆盖和垫高措施。

2、锯板墙板的整板规格为宽度610mm，长度2440mm~3000mm，当墙板端宽度或高度不足一块整板时，需要使用补板，按要求在整板上量取所需补板的宽度和高度，并画线标志，再使用手提机进行切割作业，应保证切割部位平整、顺直，使墙板损耗降低。

3、上浆调制专业填缝聚合物砂浆，用湿布抹干净墙板凹凸槽的表面粉尘，并刷水湿润，将专业填缝聚合物砂浆抹在墙板的凹槽或地板基线内。

4、装板(1)墙板应从主体结构墙、柱的一端向另一端顺序安装;有门洞口时，宜从门洞口向两侧安装。

(2)将上好砂浆的墙板搬到装拼位置就好位后，用铁撬将墙板从底部撬起用力使板与板之间靠紧，使砂浆聚合物从接缝挤出，然后刮去凸出墙板面的浆料，必须保证板与板之间接缝浆饱满:装板后用木楔将板临时固定。

墙板与地面连接处，宜距地面预留安装间隙30~60mm，根据需要调整。

(3)墙板安装驳接时应错缝安装，错缝驳接位置宜设在墙高1/3或2/3处;相邻两块条板接头位置宜错开500mm以上，驳接处应用长200mm6~8钢筋斜向45°打入固定。

(4)隔墙长度大干 3m(5 块条板宽度)，应留设变形缝，变形缝处不铺砂浆，维宽同灰绛(6~8mm)，待墙体施工至少7天后，再对变形缝进行灌浆封堵。

5、校对墙板初步拼装好后，要用专用铁插进行调整、校正，用2m的直靠尺检查平整和垂直度。

6、固定墙板与楼板(顶或底部)、相邻两块墙板、墙板上下连接等除用聚合物水泥砂浆粘结外，还使用200~250mm长ф6或8钢筋作加强处理，钢筋入墙板内应大于100mm，125mm 厚以上的板必须打入两根钢筋。

轻质隔墙板施工方法（多图）一、轻质隔墙板有什么优点？1、环保使用原料不含对人体有害物质，无放射性A类产品，符合国家G/T169-2005标准。

2、防火在1000摄氏度的高温下的耐火极限不低于3小时，而且不散发有毒气体，不燃性能达到国家A级标准。

3、扩大房屋空间轻质隔墙板分为内墙和外墙，内墙的隔墙板可以充分的扩大房屋的空间。

4、整体性好由于是装配式施工，本体三合一结构，板与板连接成整体，抗冲击性能强，用钢结构方法锚固，墙体强度高，可做层高、跨度大的间隔墙体，整体抗震性能高于普通砌筑墙体多倍。

复合墙板隔墙系统结构紧密，整体性好，不变形，墙面不易松散，抗震性好。

5、防潮防水实验证明，轻质墙板能在无做任何防水饰面的情况下，用水泥粘结成池体装满水，轻质墙板背面能保持干燥，不留痕迹，在潮湿天气里也不会出现冷凝水珠。

轻质隔墙板的面板是专业的防水板，有良好的防水，防潮性能，可适用于厨房、卫生间、地下室等潮湿区域。

6、隔音具有良好的隔音效果，其隔音效果符合国家住宅的隔音要求，大大高于其他砌砖墙体的隔音效果。

7、施工简单快捷完全是干作业，装配式施工，墙板可任意切割调整宽度、长度。

施工时运输简洁、堆放卫生，无需砂浆批荡，大大缩短了工期，而且材料损耗率低，减少了建筑垃圾。

8、隔热保温轻质隔墙板的制造工艺，决定了良好的隔热保温功能，让室内环境更加舒适。

9、吊挂力强复合墙板可以直接打钉或上膨胀螺栓进行吊挂重物，而且墙板的面板表面平整光滑不会产生粉尘，可直接粘贴瓷砖、墙纸、木饰板等材料做饰面处理。

10、轻质经济施工简单便捷，降低劳动强度，加快施工进度，节约工程总造价，满足了不同客户对现代建筑室内外环境的要求。

二、性能参数三、案例工程概况蒸压加气混凝土板轻质隔墙施工。

本工程主要构件材料见下表四、施工准备1、劳动力准备2、机具准备3、试验准备1）蒸压加气混凝土板进场后，须经材料室组织技术、质检对外观质量、尺寸偏差进行检查验收，并向厂家所要板材合格证及相应检验报告，2）所用材料类型及同类型材料的强度等级在划分检验批时必须相同；3）蒸压加气混凝土板按同一种原材料、同一工艺生产、相同质量等级的每3000块为一个检验批，不足3000块的也按一批计，随机抽取50块板进行外观质量和尺寸偏差的检验。

轻质隔墙板施工工艺讲解一、施工工艺二、施工工艺1、清理基面（墙面、顶面、地面）上的凸出的部位的砂浆、混凝土及杂物，进行找平处理。

先在地面弹出轻板安装的位置线进行排板。

2、根据排板安装图，当第一块板安装好后，在轻板拼缝处的上端预先用射钉枪或用Φ6胀管螺丝将U型钢卡固定在结构上，以满足相邻两块条板由一个U型钢卡固定住。

将L型钢卡固定在结构墙面上来固定第一块板。

3、清除板的侧面企口处浮灰，应刷一遍界面剂在板的两侧企口上及顶端上满刮胶粘剂。

根据排板图从结构墙的结合处一头开始依次顺序安装。

若自门窗口洞口，应从门窗洞口向两侧开始。

4、将板的下端对准安装墨线，用撬棍在板下端将板轻轻撬起用木楔子背紧使板上端顶紧，下面用木楔顶紧轻板底部。

然后在板的侧面企口处涂抹胶粘剂，另一块板也如此安装。

不仅板顶部挤实顶紧，两板间用粘结剂粘牢挤实。

然后用腻子刀将挤出板面的胶粘剂刮平。

如此反复操作，每块板的下端均用木楔挤实靠紧。

在安装过程中随时用2m靠尺及塞尺检查安装后墙面的平整度和垂直度。

5、一面隔墙安装完毕，经检查合格后，在24h左右用C20干硬性豆石混凝土将板的底部填塞密实待7天后，混凝土强度达到10Mpa 以上时，撤出木楔等用同等强度的细石混凝土将木楔留下的空洞填实。

6、铺设电线管和接电线盒。

按电气安装图找准位置，划出定位线，铺设电线管，移接电线盒。

要安装的电线管应顺条板的板孔铺设，不得横向或斜向铺设。

7、板缝处理“上述工序完成后，在板缝企口相连处满刮涂一层嵌缝剂，厚度宜为2mm~3mm。

同时将嵌缝带、粘结到板缝间，用抹子将嵌缝带压入到嵌缝剂中。

最后用嵌缝剂同板面找平。

板间的板缝采用100mm宽的网格布，板与主体结构墙面或门窗洞口连接处应采用加宽的200nn。

一周后，检查所有的板缝和其他板与主体结构连接的缝隙是否良好。

若有裂缝出现，要进行修补。

尤其在阴角和阳角处更要仔细观察和处理。

8、板面处理：为了保护板面和装修的便利，宜在板安装干燥后对板面整体进行处理。

附图：
轻质隔墙板基本节点做法详图
灰结构墙、
节点
13：
接地线管、开关和插座暗埋
做法要点同节点12
节点14：预制内墙板吊挂重物节点
➢ 在深化设计时应明确悬挂重物点的定
位；
➢ 在内墙板吊挂重物一侧，按照确定位
置钻孔，孔径50mm ，深70mm ，用EPS
板或发泡胶封堵孔芯下口，再用1：2水泥砂浆将孔填塞密实，砂浆初凝前按照确定位置插入预埋挂件或按所挂重物标准做法后置挂件；
➢ 本节点做法适用在预制内墙板上悬挂
重物，单点吊挂重量不得大于300N(30kg)；孔洞砂浆填塞28天后方可吊挂重物。

（注：可编辑下载，若有不当之处，请指正，谢谢!）。

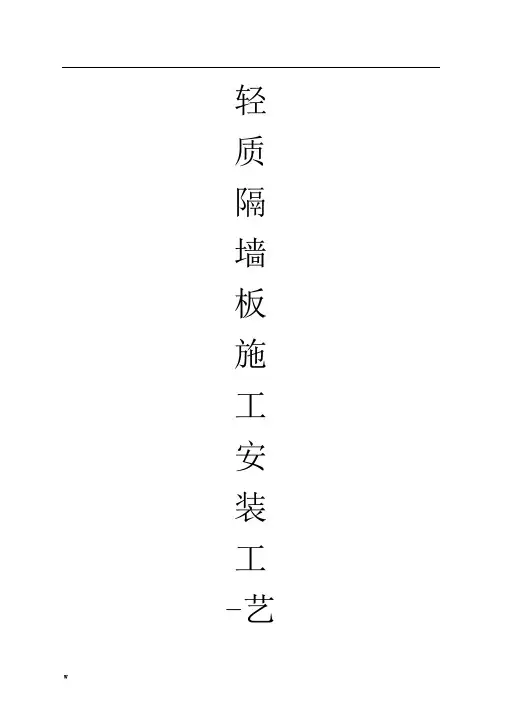

轻质隔墙板施工安装工-艺、施工准备1、条板运关至工地，要轻装轻放，防止破损，所有条板要经过养护期过后，能运送施工现场，确保产品质量合格。

2、楼层房间放线完成，确认无误后，才能安装，要求楼地面，棚顶下部都要准确弹好轻质墙位置线、门窗洞口位置线等，轻墙上下双边线控制墙体位置。

3、轻质隔板墙位置线上的上下管线，要求不于30mm，每块条板上，不任意剔凿，并且开洞，尺寸不大于100mm*100mm ，成墙后可以顺板开槽，排放线或开不大于80mm*80mm ，埋设电线和水暖埋件，每点吊挂力不大于80kg，禁野蛮开洞，必须用锯切割，槽要用C20水泥细砼堵实。

4、粘结胶为108建筑胶。

5、增强网格布结缝带80mm宽，用于粘接条板与隔板立缝隙表面，和粘接轻质隔墙与结构墙连接阴角处。

6、条板下口间隙超过30mm 用C20细砼，小于30mm用砂浆塞堵实。

7、“ U型卡”，用镀锌钢板加工而成，宽不超地接缝凹处，用于固定条板顶端与顶棚斩首竖向与砼墙连接。

8、主要工具：射钉枪、手锤、撬棍、切割锯、靠尺、盒尺、线附、抹子、托板、电缆、电锤、木楔等。

二、施工工艺1、作业条件：主体结构施工完毕，墙面50cm标高线弹出并检查无误，试安装一道样板墙已达标认可。

2、工艺流程：结构面墙、顶面、地面清理和找平一放线、分档一配板修补一安装U形卡一配制胶粘剂一安装隔墙板（由电工铺设电线管和盒子）一安门窗框一板隙处理一板面装修。

3、放线，分档：在地面及顶面根据设计位置，弹好隔墙边线及门、窗洞口线，并按板宽分档。

4、隔墙板与顶、墙、地面的结合部，凸出的砼必须剔除扫净，并用砂浆找平。

5、配板、修补：板的长度按楼层结构与该板位置的净高尺寸减20mm，设计并测量门窗洞口上部及窗口下部的隔板尺寸，拼装有阴角、有缺陷的板应修补平整。

6、用U型钢板卡固定条板的顶端。

两块条板顶端拼缝之间用射钉将U型钢板卡固定在梁或板上，随安装随固定U型钢板卡，为防止侧移在与砼墙连接距离板头上下30mm处分别侧放一个U形卡，砌块墙体应采用射钉枪固定除外，对于一边没有门垛的过梁板，此位置改用L形卡子连接。

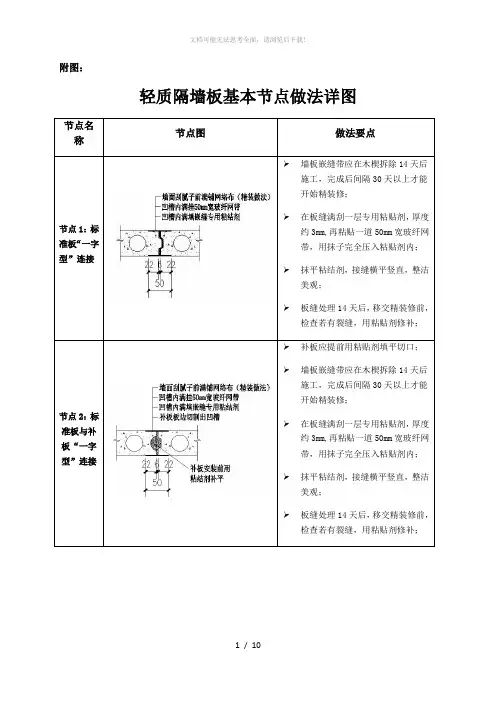

附图：轻质隔墙板基本节点做法详图节点名称节点图做法要点节点1：标准板“一字型”连接墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点2：标准板与补板“一字型”连接补板应提前用粘贴剂填平切口；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂，厚度约3mm,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点3：墙板与剪力墙同宽连接剪力墙预留凹槽与梁底留槽交汇，宽50mm，深4mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道100mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点4：墙板与剪力墙一侧平齐连接墙板与剪力墙平齐一侧连接做法同节点3；另一侧连接做法同节点5。

节点5：墙板与免抹灰结构墙、柱“T字型”连接结构预留凹槽，宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点6：墙板与外墙“T字型”连接外墙砌体施工完成7天后、内保温砂浆施工前安装墙板；内保温砂浆施工时间：墙板安装完成14天后，抹灰层压墙板；抗裂砂浆及网络布向墙板转边25mm，并抹平凹槽。

板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点7：墙板底与楼板面连接清除楼面墙板安装位置的灰尘并洒水湿润；墙板经安装检验合格后24小时内，用细石混凝土（高度>30mm）或1：2干硬水泥砂浆（高度≤30mm）将墙板底部填塞密实；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点8：墙板顶与楼板底连接板底留凹槽宽为墙厚每边加30mm，深8mm；墙板嵌缝带应在木楔拆除14天后施工，完成后间隔30天以上才能开始精装修；在板缝满刮一层专用粘贴剂,再粘贴一道50mm宽玻纤网带，用抹子完全压入粘贴剂内；抹平粘结剂，接缝横平竖直，整洁美观；板缝处理14天后，移交精装修前，检查若有裂缝，用粘贴剂修补；节点9：墙板底与反坎连接反坎采用铝模与主体结构整体浇注，保证尺寸、高度、宽度及定位准确。

恒大城项目一期工程ALC轻质隔墙专项施工方案编制人：审核人：审批人：分包单位：河南德川集成建筑科技有限公司总包单位：江苏南通三建集团股份有限公司年月日目录第一章编制依据 (3)第二章工程概况 (3)第三章施工方法 (3)1、工艺流程 (3)2、施工准备 (4)3、施工方法及技术措施 (4)4、各项施工管理措施 (7)4.1成品保护措施 (7)5、工程验收 (8)6、主要节点做法 (8)第一章编制依据1.1图集手册表1.1-1 施工图集手册表第二章工程概况工程名称：恒大城项目建设单位：焦作御景置业有限公司设计单位：河南省纺织建筑设计院有限公司监理单位：河南省育兴建设工程管理有限公司施工单位：江苏南通三建集团股份有限公司本工程位于河焦作市山阳区碧莲路焦作一中往东200米。

本工程由1#~2#独立商业、3#商业、主入口大门、8#~15#主楼组成。

本工程已规划用地面积为96285.0平方米，规划建筑面积为269598平方米（不含地下室）。

总建筑面积：17864.38平方米、主楼建筑结构形式为剪力墙结构，基础采用CFG桩基筏板基础。

第三章施工方法1、工艺流程固定U型铁件→安装隔墙板→检查、调整→塞木楔→板缝处理1.1固定U型铁件：先依据地面墙线确定顶部U型铁件的位置固定好。

1.2安装隔墙板：先将粘结砂浆抹在公槽内，砂浆必须满铺均匀，确保灰浆饱满。

再将墙板移至安装位置，用撬棍将墙板来回移动，保证墙板上端与侧面板缝粘结密实。

1.3检查、调整：使用靠尺检查墙面的平整度与垂直度，调整到标准范围以内。

1.4塞木楔：调整合格后，在板下端用木楔将墙板楔紧。

1.5板缝处理：板缝及与主体交界处用粘结砂浆填实、刮平，在面层上铺一层7cm宽的耐碱玻纤网格布，表面抹平。

外墙拼缝因采用防水砂浆，墙板上端采用粘结砂浆填实、抹平。

2、施工准备2.1技术准备2.1.1公司技术及施工人员必须熟悉设计施工图纸、设计变更洽商，充分理解设计意图；然后再进行翻样、加工。

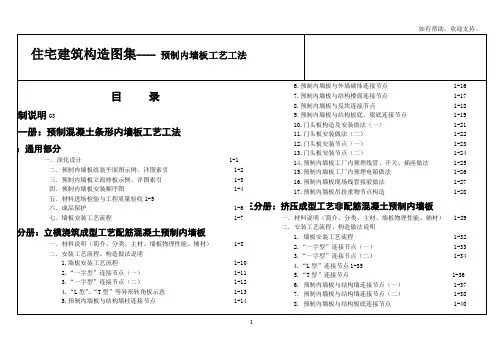

123万科住宅建筑构造图集---- 预制内墙板工艺工法主编单位万科企业股份有限公司实行日期二0一三年三月一日图集号 13VKJ-131编制说明《万科住宅建筑构造图集--- 预制内墙板工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。

本图集在总结北京、沈阳、苏南、南京、深圳、广州、东莞、佛山、成都等公司应用预制内墙板经验的基础上，推出试行版。

主要包括预制内墙板的深化设计、材料要求以及工艺流程和构造做法。

供设计、施工、监理等单位在万科工程中试用。

1.编制依据:《建筑用轻质隔墙条板》 GB/T23451—2009《建筑轻型条板隔墙技术规程》 JGJ/T157—2008《建筑隔墙用轻质条板》 JG/T169—2005《建筑工程施工质量验收统一》 GB50300《轻骨料混凝土隔墙板施工技术规程》 DB11/T491-2007《蒸压陶粒混凝土墙板应用技术规程》 DBJ/T—15-84-2011《轻质隔墙条板质量检验评定标准》 DBJ01-29《四川省灰砂混凝土空心隔墙板标准图集》川08J135《住宅设计规范》 GB50096-2011《建筑设计防火规范》 GBJ16-2006《高层民用建筑防火设计规范》 GB50045-20052.适用范围:2.1万科及其下属公司在各地管理的新建及改、扩建的住宅和公建项目；2.2抗震设防烈度6-8度的地区。

3.图集分册:本图集共分二册。

第一册介绍预制混凝土条形内墙板工艺工法；第二册介绍预制钢筋混凝土整体内墙板工艺工法。

4.其他：4.1防火、隔声：选用预制内墙板时，其防火和隔声性能应满足施工图纸的要求。

4.2防潮、防水构造：预制内墙板位于有防水要求的房间时（如卫生间、洗衣间等），应设置混凝土反坎。

建议优先采用预制混凝土反坎（与现浇楼板同期施工就位）。

4.3抗震构造：预制内墙板顶端用U型、L型钢板卡及射钉与结构梁（板）固定。

4.4 抗裂构造：4.4.1墙板板边榫头、榫槽构造4.4.2使用与墙板材料配套的粘结剂、嵌缝剂、嵌缝带4.4.3在“L型”、“T型”“十字型”等应力集中部位，预制内墙板的连接应采用定制转角板解决。

............《轻质墙板构造图集》主要指导施工技术和构造做法，提供了各个阶段的施工准备的工作内容，指导施工有条不紊的进行。

本图集通过解说一些新材料、新工艺保证工期、质量、安全符合国标及行标要求的预制墙板技术和构造做法。

一、编制依据本图集根据《建筑用轻质隔墙条板》GB/T23451—2009、《建筑轻型条板隔墙技术规程》JGJ/T157—2008、《建筑隔墙用轻质条板》JG/T169—2005《轻骨料混凝土隔墙板施工技术规程》DB11/T491-2007、《蒸压陶粒混凝土墙板应用技术规程》DBJ/T—15-84-2011、《轻质隔墙条板质量检验评定标准》DBJ01-29、《四川省灰砂混凝土空心隔墙板标准图集》川08J135等标准，并结合本省有关厂家产品进行编制。

二、适用范围本图集适用于抗震设防烈度六级至八级地区的工业与民用建筑的非承重隔墙及框架结构的填充墙。

三、主要内容本图集主要内容分两部分, 第一部分包括预制墙板规格及材料要求、深化设计流程及配板说明、质量验收及成品保护说明。

第二部分是工艺流程及做法说明、墙板安装连接构造节点, 每个构造节点包括: 做法说明、工艺流程、构造做法、管理动作和详图等内容。

四、索引方法当选用部分详图时：当选用部分详图时：五、其他1.本图集所注尺寸均已mm为单位除特别注明外。

2.本图集中未说明的均参照有关规定及规程中的相应条款执行。

3.本图集中未说明的连接节点请参照24页墙板连接形式图。

编制说明图集号页 2............材料说明一、墙板分类墙板按照用途不同分为普通板和异型板两类。

a.普通板:墙板按照截面不同分为空心板和实心板两类。

b.异型板:墙板按照连接方式不同分为L型板和T型板。

二、普通板规格及使用部位系列L Q B H F T 建议使用部位95型板2000~300055 595 95 45 45 单或双隔墙与结构一字连接注：表中L为长度；B为宽度；H为厚度；F为榫头接缝槽；T为榫槽接缝槽；Q为板上部压槽；R为异形板总厚度。

ＡLC轻质隔墙板的施工ACL轻质隔墙板是一种综合效能优良的墙体材料、本工程用于框架建筑物的内隔墙分隔墙、ALＣ轻质隔墙板排列见图1,ALC轻质隔墙板节点构造见图2、①将安装ＡＬＣ轻质隔墙板的建筑地面及顶棚面剔凿修补完毕,并清扫干净、依照设计图纸,在建筑地面及顶棚面上弹出隔墙板位置的两侧边线与门窗框位置的两侧边线。

②将ALC轻质隔墙板面与板两侧企口及板的上下板头杂物等清理干净。

③配制粘结剂、粘结剂重量配合比为水泥:１0８胶:水=１:０、２:０、3、配制的方法是将水泥用窗纱过筛,以防水泥过期结块成团,然后再把108胶用水溶解,溶解后加入水泥中,拌合均匀至稠状即可使用、拌制的粘结剂一定要适量,使用时间不得超过1h,工具用毕要及时清洗干净。

④安设顶棚上的U型扣件、U型扣件采纳镀锌薄钢板加工而成,板厚1mm,高２5ｍm,长、宽各60mm、依照ALC轻质隔墙板的宽度,将AＬC轻质隔墙板与板相拼处的顶棚上安装一个U形扣件,采纳ＹＤ２7S8射钉,用射钉枪将Ｕ形扣件固定。

⑤安装ＡLC轻质隔墙端头板。

依照放线的位置,在墙上先安装３个U形扣件。

然后将安装的隔墙板顶面与靠墙的侧面上涂抹胶粘剂、安装时１人推挤,1人在下部用宽口撬棍撬起,边顶边挤紧端墙与顶棚面,以有浆液挤出为宜,同时检查垂直度与上下边线的位置,合格后即用２对木楔打紧墙板底部,使之向上顶紧,顶棚面上的Ｕ形扣件1/2夹住墙板嵬下撬拽。

用油灰刀将出的胶粘剂刮平补齐,然后将接着安装下一块隔墙板。

⑥安装第二块AＬＣ轻质隔墙板、当ＡＬC轻质隔墙端头板安装完毕后,紧接着安装第二块隔墙板,安装方法同前,板缝隙以5ｍm为宜,按同样的施工方法一块隔墙板、⑦贴玻璃纤维网格条、第一层采纳６0mm宽的玻璃纤维网格条贴,贴剂与拼装胶粘相同,待胶粘剂稍干后,可再贴第二层玻璃纤维网格条、第二层是采纳１５0ｍｍ宽玻璃纤维网络条贴板与板的拼缝,为了使施工后的板缝美观、洁净,板面不污染,在刮涂胶粘剂的板面范围弹出灰线,贴缝的胶粘剂与拼装胶粘剂相同,玻璃纤维网格条贴顺铺平,胶粘剂刮平,表面光滑。
