电容器基础知识培训资料一、电容器的基本知识：1、定义：以阀门金属为阳极，以其氧化膜为介质，以电解液为阴极，以另一金属作为阴极引出，组成电容器。
2、用途：用来振荡、调谐、隔直流分压、贮能，过电压保护作用。
3、特性：能够储存电荷，能够充放电。
4、组成：正负铝箔、正负导针、电解纸、胶水（带）、电解液、胶粒、铝壳、套管八大部分组成。
5、电容器的生产流程：进料→IQC→裁切→钉卷（IPQC）→含浸（IPQC）→组立（IPQC）→清洗（IPQC）→套管（IPQC）→老化分选（IPQC）→外观→FQC→编带成型（IPQC）→FQC→包装入库→OQC→出货6、电容器有四大怕：氯离子（CL-）、铁离子（Fe3+）、硫酸根离子（SO42-）、铜离子（CU2+）文明生产应做到三无：无盐、无尘、无水。
7、电容器的四大参数：容量（C）、损耗（DF）、漏电（I LC）、阻抗（Z）7.1、容量（C）标称电容量的国际单位为F（法拉），常用单位为uF（微法）标称电容量就是电压器在电路中储存电荷的能量，它一般会随着温度的变化而产生变化，因（F）法拉的单位比较大，一般使用uF（微法）作为常用单位。
mF（毫法）、nF（纳法）、pF（皮法）也是电容器的单位。
其之间的换算公式为：1F=103mF=106uF=109nF=1012Pf电容器的容量允许有正负公差。
最常用的几种公差范围及代码：±10%用代码“K”表示±20%用代码“M”表示；+20%—-10%用代码“V”表示，0%—+20%用代码“R”表示。
7.2、额定动作电压：电压的单位为：伏特（V）；额定工作电压是在规定的条件范围内可以连续施加到电容器上的直流电压。
常用之规格电压有：（6.3V、10V、16V、25V、35V、50V、63V、100V、160V、200V、250V、400V、450V）。
7.3、损耗、损耗角正切值：就是在规定的频率正切电压下，电容器因发热而消耗的能量叫损耗。
电容器培训资料汇报人：xx年xx月xx日•电容器基础知识•电容器选用与安装•电容器故障分析与排除目录•电容器维护与保养•电容器安全用电常识•电容器常见问题解答01电容器基础知识电容器是一种储存电荷的电子元件，由两个平行、接近但不接触的金属板或金属箔构成，中间隔有绝缘材料。
电容器定义电容器通过充电和放电过程实现电荷的储存和释放，从而完成电能的传递和转换。
电容器原理电容器定义与原理按照结构分类平板式电容器、圆柱式电容器、电解电容器等。
按照用途分类电力电容器、滤波电容器、储能电容器等。
电容器基本分类电容器主要参数电容器储存电荷的能力，表示为法拉（F）或微法拉（uF）。
容量（C）电压（U）电阻（R）频率（f）电容器所能承受的最大电压，表示为伏特（V）。
电容器对电流的阻碍作用，表示为欧姆（ohm）。
电容器工作的频率，表示为赫兹（Hz）或兆赫兹（MHz）。
02电容器选用与安装电容器选用原则根据电路的电压等级选择合适电压的电容器。
电压等级根据电路的实际需求选择容量合适的电容器，避免过大或过小。
容量选择根据电路的工作环境和要求选择合适的电容器介质类型。
介质类型考虑电路的工作频率，选择具有良好频率特性的电容器。
频率特性电容器安装注意事项电容器应安装在干燥、通风、无尘的环境中，避免潮气和灰尘对电容器的影响。
环境要求安装位置连接方式安全措施电容器应安装在牢固的位置上，避免由于移动或振动导致损坏。
电容器采用正确的连接方式，如串联、并联等，以获得所需的容量和电压。
安装过程中应采取安全措施，如佩戴绝缘手套、避免直接接触电容器等，确保人员和设备安全。
串联连接将电容器串联起来可以增加工作电压，但会减小总容量。
将电容器并联起来可以增加总容量，但会降低工作电压。
将电容器串联和并联结合起来可以获得更大的容量和更高的电压。
将电容器星形连接可以减小线路电流，适用于高电压、小电流的电路中。
将电容器三角形连接可以增加线路电流，适用于低电压、大电流的电路中。
三鑫电子电容器业务员培训教材（第一版）第一章：电容器是什么一：定义二：基本描述三：主要参数1：耐压2：容量3：损耗4：漏电流5：阻抗6：浪涌电压7：尺寸8：寿命9：耐温四：作用1：旁路2：退藕3：滤波4：储能五：电容的失效第二章：电容器的结构和生产流程1：刺铆包卷2：浸渍3：组立套管4：老化5：分选第三章：常见用途和电路第四章：常见问题以及解决办法第一章电容器是什么一：定义电容器，通常简称其容纳电荷的本领为电容，用字母C表示。
定义1：电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。
英文名称：capacitor，简称cap。
电容器是电子设备中大量使用的电子元件之一，和电阻、电感并称为电子元器件的三大基础元器件，任意一个其他电子元器件都能用这三种基础元器件来进行等效表达。
电容器广泛应用于电路中的隔直交连，耦合，旁路，滤波，调谐回路，能量转换，控制等方面。
定义2：电容器，任何两个彼此绝缘且相隔很近的导体（包括导线）间都构成一个电容器。
二：基本描述1：理论电容为基本物理量，符号C，单位为F（法拉）。
因为F单位太大，平时使用更小的单位mF，μF，nF，pF等单位，彼此差距310。
换算：1F＝1000000μF，1μF=1000nF=1000000pF通用公式C=Q/U平行板电容器专用公式：板间电场强度E=U/d ，电容器电容决定式：公式：C——电容量（F）Q——一个电极板上储存的电荷（C）U——两个电极板上的电位差（V）ε——绝缘介质的介电常数S——金属极板的面积㎡d——极板间的距离（cm）2：电容器的种类电容器有很多种，一般分电解电容和薄膜电容两大类。
电解电容主要有铝电解电容、钽电解电容、铌电解电容等几大类，我们现在电脑板卡上常见的高分子固态电解是属于铝电解电容一部分。
其特征是大容量小体积中低性能。
薄膜电容主要有MKP、MPP、涤纶、MLCC、金属化纸介等很多类，其特征是小容量大体积高性能。
图1 钽电容。

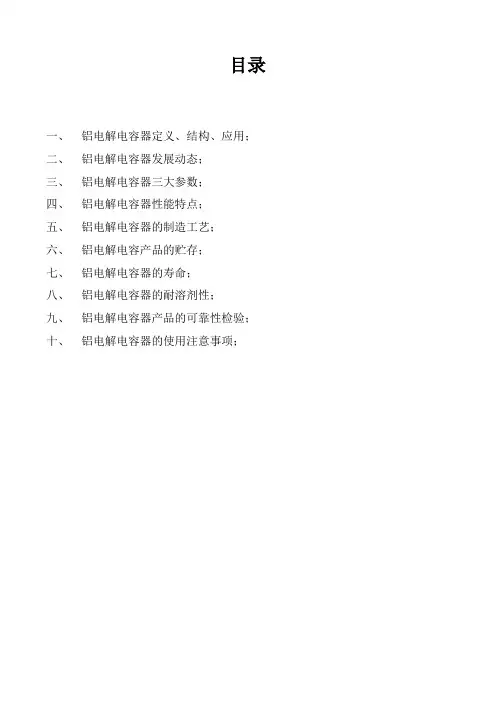

目录一、铝电解电容器定义、结构、应用；二、铝电解电容器发展动态；三、铝电解电容器三大参数；四、铝电解电容器性能特点；五、铝电解电容器的制造工艺；六、铝电解电容产品的贮存；七、铝电解电容器的寿命；八、铝电解电容器的耐溶剂性；九、铝电解电容器产品的可靠性检验；十、铝电解电容器的使用注意事项；铝电解电容器基础知识一.铝电解电容器的定义、结构与应用：1.电容器：由两块极板中间夹一层绝缘介质构成的能够贮存电能的电子元件。
铝电解电容器：在正负两块铝箔间隔一层电解纸，由正箔表面的氧化膜（Al 2O 3）作介质构成的，通过电解反应能自动修补介质的贮存电能的电子元件。
注①：电解反应-----在外加电流作用下发生的有电子得失的氧化还原反应。
注②：铝电解电容器的另一极并非像其它类型电容器用的是金属极板，而是用电解液作为电容器的阴极，电解质根据其物理状态可分为液体、半液体（糊状）和固体。
为了使电容器的阴极与电容器的负极相连接，必须从结构上加上一阴极箔，以便阴极引出，因此负箔仅起到引出阴极的作用。
电解电容器从结构上大体可分三种，箔式卷绕型、液体电解质烧结型和固体电解质烧结型。
箔式电解电容器多见于铝箔电解电容器和钽箔电解电容器，烧结型主要是钽电容、铌电容；2.铝电解电容器的结构：A.主要原材料构成引线式：正箔、负箔、引线、电解纸、皮头、铝壳、套管；焊片式：正箔、负箔、引片、电解纸、端子、盖板、铝壳、套管） B.素子 铝壳 绝缘套管 引片 盖板 端子 垫圈 铆钉 引片垫片3.应用：电解电容器由于体积小，容量大，所以广泛用于对容量误差及损耗角正切值要求不高的直流或脉动电压形式的电子线路中，主要用于电源的滤波、耦合、退耦，还可用作大功率能源，如储能点焊、充放电闪光灯等；由于烧结型电解电容较贵，故小型铝电解电容器被用于晶体管收音机、录音机和电视机等一般整机中；低压大容量的多用于计算机的电源设备中。
二.铝电解电容器的发展动态：1.小型化2.长寿命化3.低阻抗4.高频化5.宽温化6.大容量化7.小损失化8.低漏电化另外要求产品的以下特性好：温度特性：随着使用温度的变化，电容器的三参数变化曲线平缓；频率特性：随着使用频率的变化，电容器的三参数变化曲线平缓；低阻抗：阻抗值低，阻抗频率特性好。
