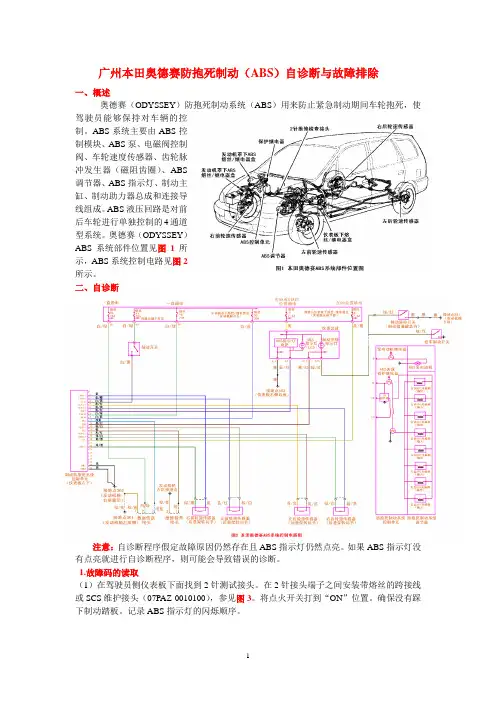

广州本田奥德赛防抱死制动（ABS）自诊断与故障排除一、概述奥德赛（ODYSSEY）防抱死制动系统（ABS）用来防止紧急制动期间车轮抱死，使驾驶员能够保持对车辆的控制。
ABS系统主要由ABS控制模块、ABS泵、电磁阀控制阀、车轮速度传感器、齿轮脉冲发生器（磁阻齿圈）、ABS调节器、ABS指示灯、制动主缸、制动助力器总成和连接导线组成。
ABS液压回路是对前后车轮进行单独控制的4通道型系统。
奥德赛（ODYSSEY）ABS系统部件位置见图1所示，ABS系统控制电路见图2所示。
二、自诊断注意：自诊断程序假定故障原因仍然存在且ABS指示灯仍然点亮。
如果ABS指示灯没有点亮就进行自诊断程序，则可能会导致错误的诊断。
1.故障码的读取（1）在驾驶员侧仪表板下面找到2针测试接头。
在2针接头端子之间安装带熔丝的跨接线或SCS维护接头（07PAZ-0010100），参见图3。
将点火开关打到“ON”位置。
确保没有踩下制动踏板。
记录ABS指示灯的闪烁顺序。
（2）打开点火开关时，ABS指示灯将点亮2s，再熄灭3.6s，然后再闪烁第一个故障码。
不能将此也算入故障码的闪烁次数中。
如果没有设置故障码，ABS指示灯将熄灭3.6s，然后保持点亮。
ABS指示灯闪烁顺序参见图4。
（3）如果指示灯闪烁诊断故障码，则应按照故障码的内容进行相应的检查。
读取故障码后，关闭点火开关。
拆下带熔丝的跨接线或SCS维护接头（07PAZ-0010100）。
故障码的读取也可以用HondaPGM检测仪进行。
2.诊断故障码（DTC）奥德赛（ODYSSEY）防抱死制动系统（ABS）故障码（DTC）如表1所示。
注意：确保汽车不移动且未从2针维护检查接头上断开SCS维护接头。
如果不按照规定操作制动踏板，则不能清除故障码。
清除ABS DTC也可以用Honda PGM检测仪进行。
（1）在驾驶员测仪表板下面找到2针测试接头。
在2针接头端子之间安装带熔丝的跨接线或SCS维护接头（07PAZ-0010100）。
